钛合金因其高比强度、优异的耐侵蚀性和热稳固性[1-4],被普遍用于航空发念头叶片及飞机梁结构等部件中。。。。。由于TC4钛合金构件常遭受攻击载荷作用,为确保构件服役清静,降低质料在高应变率下塑性变形失效危害[5-7],工程中常通过固溶处置惩罚来提高钛合金综协力学性能。。。。。明确TC4钛合金在差别固溶温度下的微观结构特征及动态力学行为,关于钛合金微结构优化和抗攻击性能提升意义重大。。。。。
合理的固溶温度可以优化钛合金的强塑性匹配,有研究批注,调解固溶温度能够调控钛合金中β相的稳固性[8],而改变时效温度[9-11]则会对合金的准静态拉伸性能爆发显著影响。。。。。固溶时效处置惩罚[12-13]会使TC4钛合金心部爆发显著多于外貌的次生α相,且拉伸性能降低[14-15]。。。。。固溶温度的升高使钛合金的抗拉强度显著增强,但降低了质料的断裂伸长率,而时效温度的升高可以使合金的断裂伸长率显著增大[16-17]。。。。。 ？ ？？？？杉,固溶温度[18-21]与冷却速率[22-24]关于钛合金微观结构和强度影响较大。。。。。别的,通过调理固溶温度还增进了钛合金微观组织的转变,以进一步影响力学性能的表达,如β相的含量在TC4钛合金的热塑性变形历程中起主要的作用[25],双态组织TC4钛合金的抗压强度与β相的体积占比细密相关[26]。。。。。
别的,钛合金内部次生α相的含量增添会直接导致质料硬度的提升[27]。。。。。为进一步展现热处置惩罚对钛合金动态力学行为的影响机制,霍普金森拉杆(SplitHopkinsontensilebar,SHTB)及动态拉伸试验机[28]等装置常被用于开展动态力学性能实验,如接纳霍普金森杆对TB6钛合金[29]、TB8[30]/SLM-TC4钛合金[31]开展高应变率下的力学性能测试,研究展现了固溶处置惩罚后的应变率强化效应、初生α相的β相转变特征、次生α相析出、断口韧窝形貌及动态强韧机制。。。。。
现在海内外学者对种种钛合金开展了多种热处置惩罚工艺研究,并以热处置惩罚温度-微观组织演化-力学性能之间的关系为主线,开展了微观表征和力学性能测试事情,为进一步明确差别固溶温度下TC4钛合金微观组织演化与动态力学性能之间的关联纪律,本文以TC4钛合金为工具,通过X射线衍射(XRD)、扫描电镜(SEM)和电子背散射衍射(EBSD)表征,剖析固溶温度对证料微观组织及晶体特征的影响,选取
SHTB实验装置开展质料力学性能测试,展现了差别固溶温度处置惩罚后TC4钛合金的质料动态拉伸力学行为,并举行了断口形貌剖析。。。。。
1、实验质料与要领
1.1 试样制备

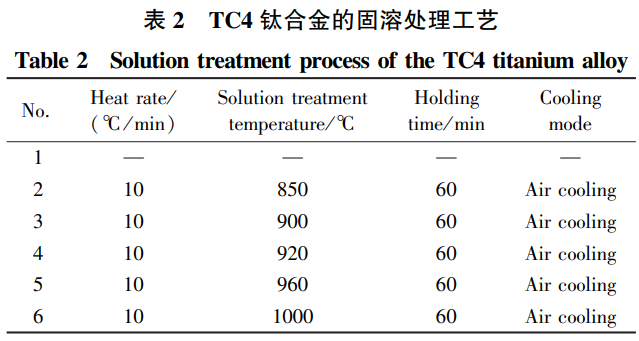

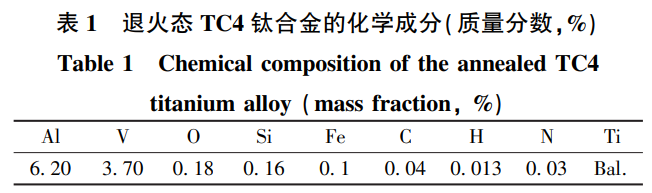

实验所用的原质料为退火态的TC4(Ti-6Al-4V)钛合金棒材,其化学因素如表1所示。。。。。
为深入剖析微观结构特征,接纳线切割方法从TC4钛合金棒材中截取出?8mm×2mm的圆柱形试样。。。。。针对可视化动态拉伸力学性能测试需求,团结霍普金森拉杆实验系统要求,设计哑铃型试样,并将其两头加工成螺纹结构。。。。。随后,对这两类试样举行固溶热处置惩罚,以10℃/min的升温速率将试样加热至预设温度即850、900、920、960和1000℃,保温60min后取出空冷,获得包括原始试样在内的共6组试样,以下简称原始试样、850℃试样、900℃试样、920℃试样、960℃试样和1000℃试样。。。。。固溶处置惩罚工艺如表2所示。。。。。
1.2 表征与测试要领
对固溶处置惩罚后的圆柱形试样举行粗磨、细磨,再机械抛光以抵达镜面效果。。。。。配制因素为HF:HNO3:H2O=3:6:91的侵蚀溶液,用揩拭法侵蚀50s,以切合金相视察要求。。。。。划分接纳X射线衍射仪(D8Advance)和扫描电镜(Sigma360)剖析质料物相并举行外貌微观形貌视察。。。。。接纳EBSD探头(C-NanoEBSD)开展电子背散射衍射实验,对证料举行晶体结构表征。。。。。
接纳维氏硬度计(HVS-50ZC)对试样举行显微硬度测试,负载量为200N,一连时间为10s。。。。。接纳疏散式霍普金森拉杆(?14.5mm)实验装置开展动态拉伸力学性能测试,测试所用试样为固溶处置惩罚后的哑铃型动态拉伸试样,图1为SHTB实验装置及其试样尺寸设计示意图。。。。。

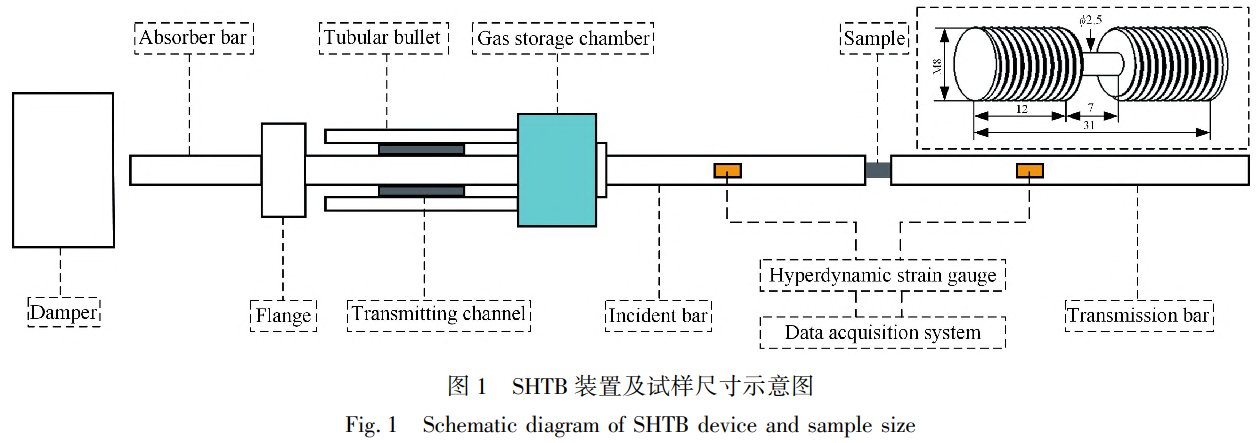

SHTB实验装置结构由4部分组成:
动力发射模 ？ ？？？？椤⒏思装配单位、数据纪录模 ？ ？？？？橐约白枘嵛漳？ ？ ？？？？椤！。。。动力发射模 ？ ？？？？橛筛哐蛊坑氪⑵皇易槌;杆件装配单位设置了管状子弹(300mm)、入射杆(3000mm)、透射杆(1500mm)和吸收杆(500mm),所有杆件直径均为14.5mm;数据纪录模 ？ ？？？？榧闪灼呔冉鹗粲Ρ淦⒊咚俣Ρ湟且约笆荽χ贸头Ｈ砑32]。。。。。实验使用高速摄像机(Phantomv1212)举行测速。。。。。

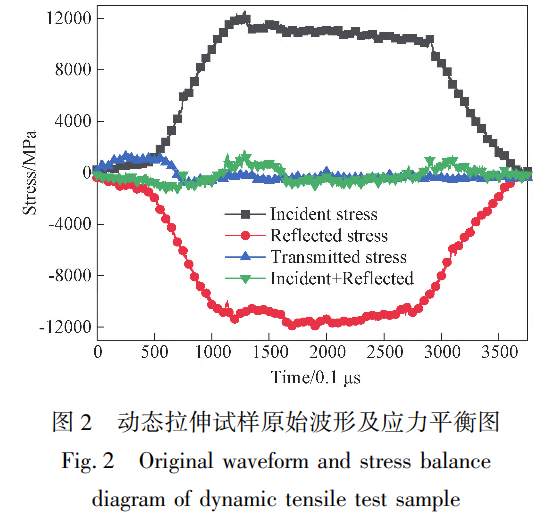

为确保数据的有用性与准确性,动态拉伸测试历程严酷遵照一维应力波假定和匀称性假定。。。。。鉴于本实验接纳的杆件长度远大于直径,可视为一维杆,知足一维应力波假定。。。。。实验历程中,高压气体驱动管状子弹高速撞击毗连入射杆的法兰盘,在入射杆内引发了拉伸应力波(即入射波)。。。。。当应力波抵达入射杆与试样接壤面时,由于两者波阻抗差别,部分应力波被反射回入射杆形成反射波,剩余部分则穿透试样继续撒播至透射杆,形成透射波。。。。。应力波信号通过装置在入射杆与透射杆外貌的电阻应变片举行准确捕获与纪录。。。。。如图2所示,在2000s-1的拉伸载荷下,透射波爆发的应力与入射波、反射波的叠加应力泛起出优异的一致性,证实晰实验历程抵达了应力平衡状态,知足匀称性假定。。。。。

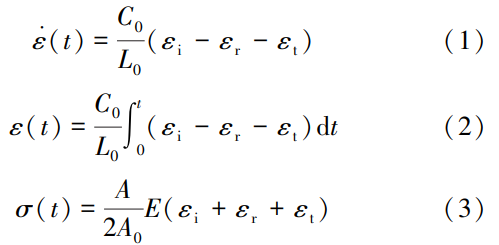

通过调解管状子弹撞击速率,可以获得差别的加载应变率,试样的应变率、应变及应力可由公式(1)~(3)盘算:
式中:(t)、ε(t)和σ(t)划分为平均工程应变率、平均工程应变清静均应力;εi、εr和εt划分为入射应变、反射应变和透射应变;t为加载时间,μs;C0为拉杆弹性波速,m/s;L0为试样原始长度,mm;A为拉杆横截面积,mm2;A0为试样横截面积,mm2;E为拉杆弹性模量,GPa。。。。。
2、实验效果与剖析
2.1 微观结构剖析
2.1.1 物相剖析

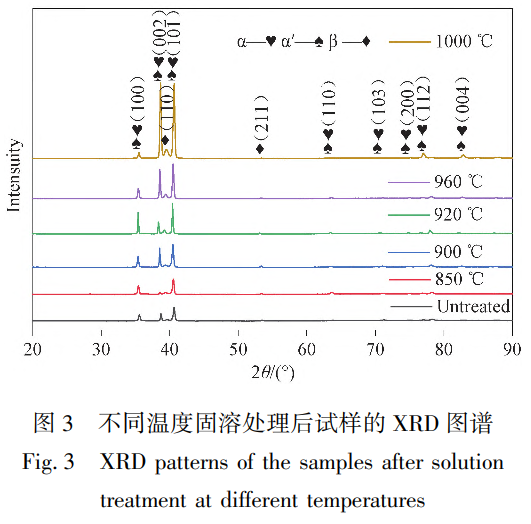

图3为差别固溶温度时试样的XRD图谱。。。。。从图3可以看出,6组试样均保存多角度α相衍射峰,由于TC4钛合金中α相与次生α相(α′相)均为HCP结构,因此在XRD图谱中二者衍射峰重叠。。。。。6组试样中,α相均泛起出3个主要的衍射峰特征,划分是(100)、(002)以及(101),而β相则以其特有的(110)和(211)两个主衍射峰为标记。。。。。随着固溶温度的升高,α相主要衍射特征峰(002)和(101)的强度均有所增强,同时β相(110)衍射峰逐步展现,批注α相及α′相的含量显著增添,并陪同着亚稳态β相比例的上升。。。。。 别的,β 相(211)衍射峰强度则随固溶温度升高而削弱,说明稳态 β 相在结构中的占比逐步降低。。。。。 当固溶温度为 1000℃ 时,α 相与 α′相含量抵达峰值,并伴有少量亚稳的 β 相共存。。。。。
2.1.2 微观形貌剖析

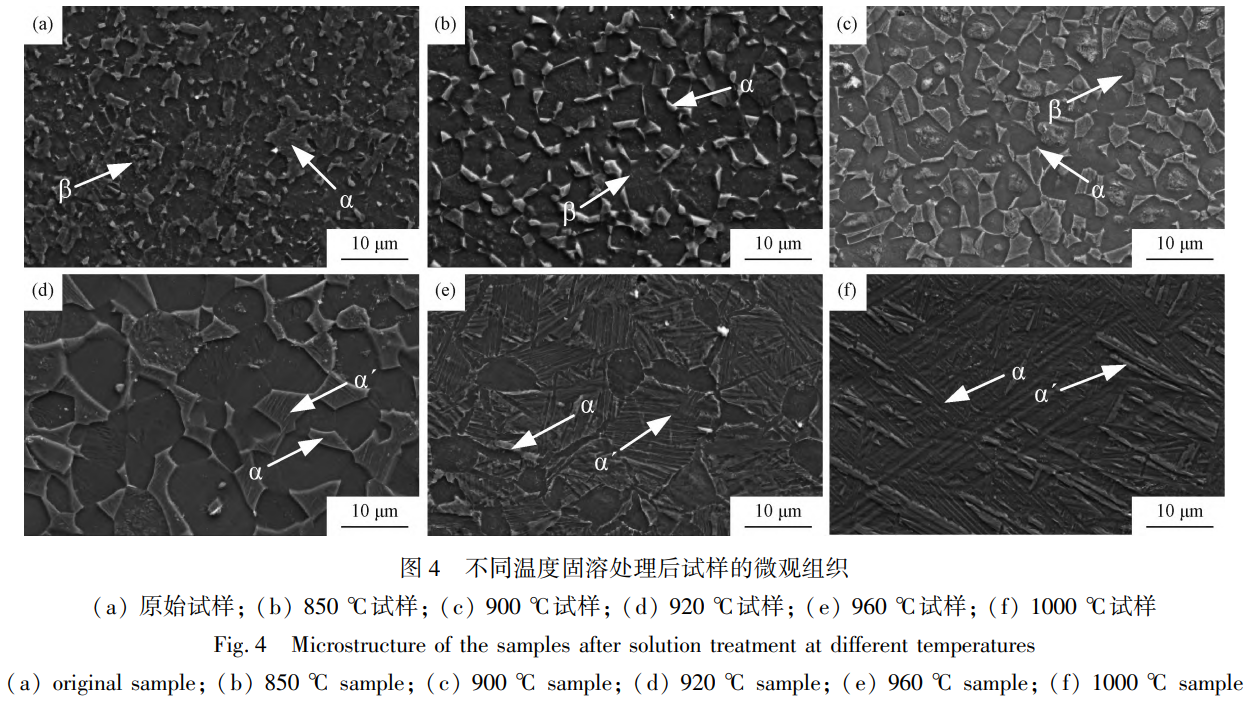

图4(a~f)为差别固溶温度时试样的外貌微观形貌。。。。。从图4可以看出,6组试样晶粒呈交织漫衍,总体体现为β相漫衍于α相间。。。。。如图4(a)所示,原始试样的微观组织由球状、长条状的初生α相与少量β相组成。。。。。当固溶温度为850℃时,试样中等轴初生α相漫衍匀称,相组织泛起短棒状(图4b)。。。。。从图4(c)可以看出,固溶温度抵达900℃时,α相增大形成板条状,920℃时有针状α′相析出(图4d);当固溶温度为960℃时,质料中针状α′相显著增添,呈典范网篮状组织(图4e)。。。。。图4(f)为1000℃试样微观形貌,α相交织排列,组织中针状α′相爆发粗化,长度增添且含量增多。。。。。
综上可知,随着固溶温度的升高,组织中等轴初生α相镌汰,次生α相(α′相)增添,其长度由3~8μm增大至20~30μm。。。。。 ？ ？？？？杉,α相随固溶温度升高会加速向高温β相转变,在随后的空冷历程中,高温β相则倾向于转变为针状α′相结构。。。。。
2.1.3 晶体学剖析

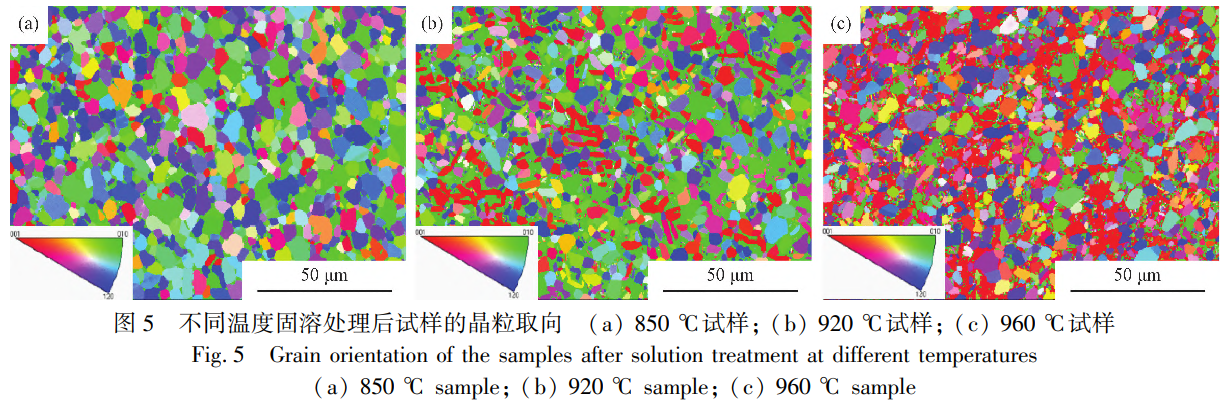

图5(a~c)为850、920和960℃试样的晶粒取向图,在视察区域内,850℃试样晶粒取向较为疏散,随着固溶温度的升高,晶粒取向逐步趋向于{0001}偏向。。。。。

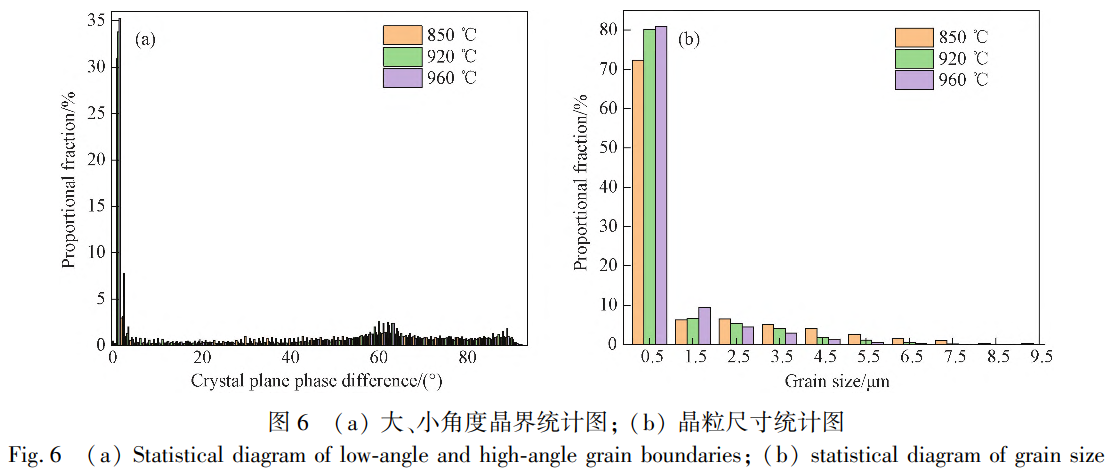

图6(a)为大、小角度晶界统计图。。。。。从图6(a)可以看出,850℃试样的大、小角度晶界占比划分为61.55%和38.45%,960℃试样小角度晶界占比大幅增添,抵达48.97%。。。。。 ？ ？？？？杉,随固溶温度升高小角度晶界占比逐渐增大。。。。。图6(b)为晶粒尺寸统计图,以当量圆直径作为晶粒尺寸。。。。。如图6(b)所示,随着固溶温度的升高,试样晶粒逐渐细化,晶粒尺寸小于3.5μm的比例从78.68%显著提升至90.42%,尺寸大于5.5μm的晶粒逐渐镌汰。。。。。

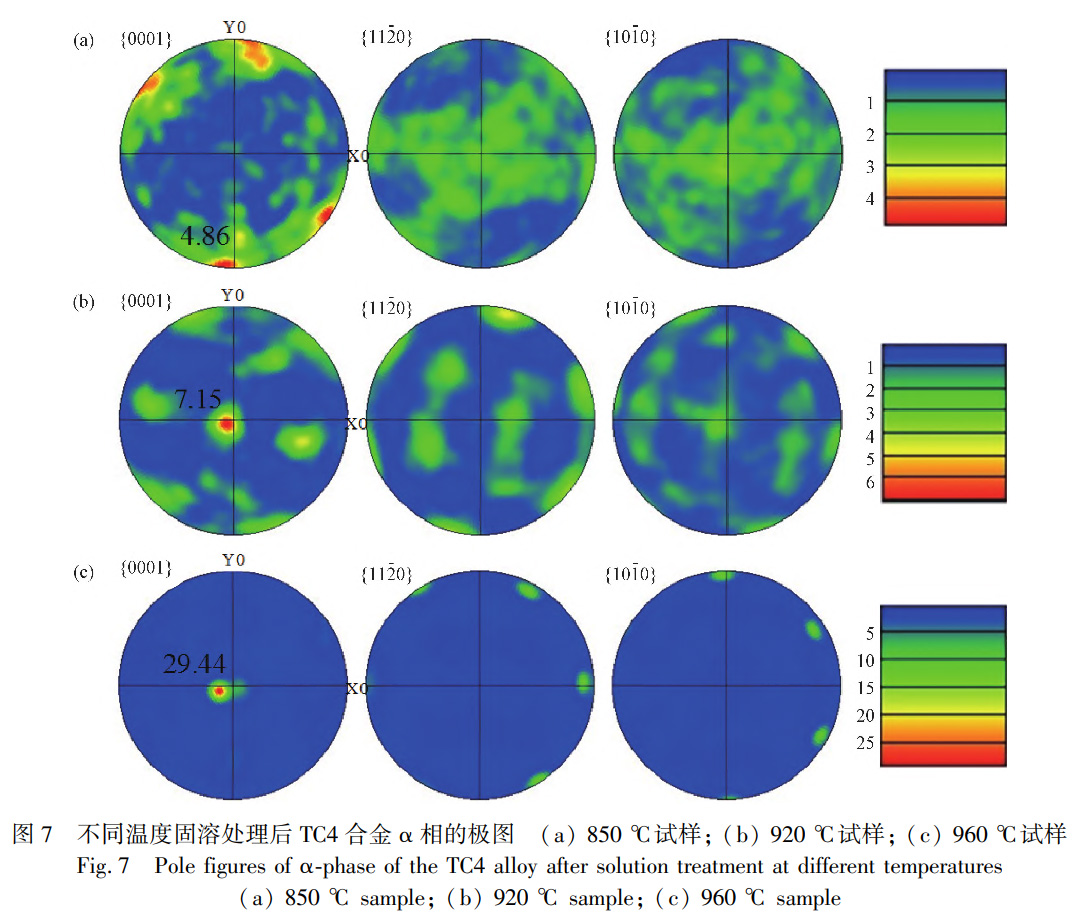

图7(a~c)为850、920和960℃试样的α相极图。。。。。效果显示,随着固溶温度的升高,试样的最大择优取向强度增添:从850℃的4.86增至920℃的7.15,在960℃时抵达最高,为29.44。。。。。择优取向强度的显著增添可归因于固溶温度升高带来的晶粒排列有序性和偏向性的增强。。。。。

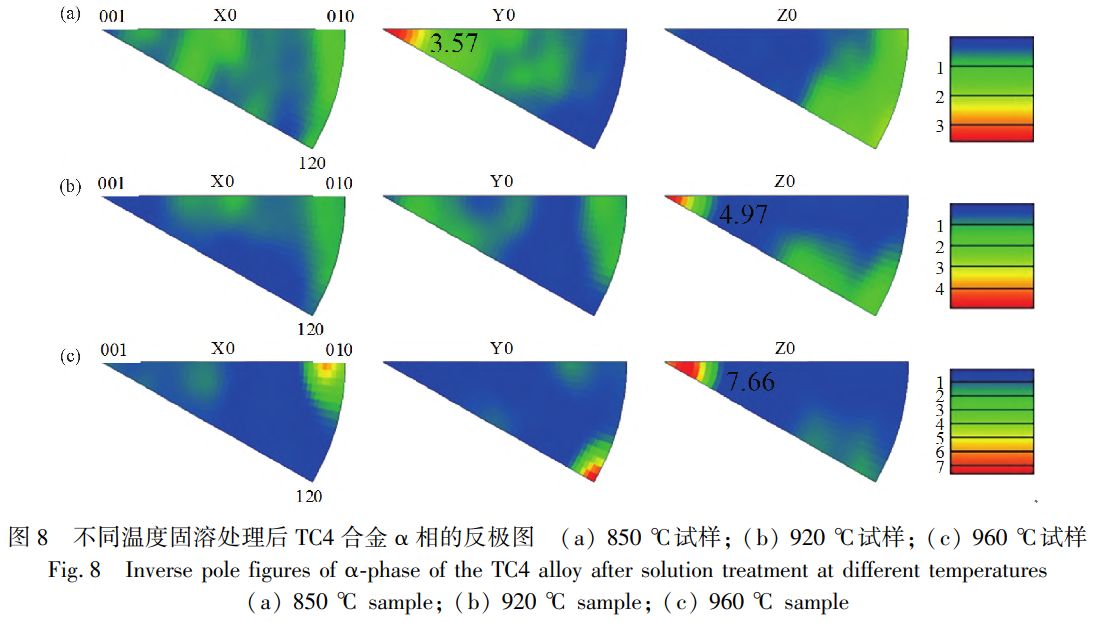

图8(a~c)为850、920和960℃试样α相的反极图。。。。。850℃时,晶粒主要择优取向为沿Y0偏向平行于{0001}面,取向强度值为3.57。。。。。920℃时,晶粒的择优取向偏向转变为Z0偏向,且与{0001}面的平行度增强,取向强度提升至4.97。。。。。而固溶温度升高至960℃时,晶粒沿Z0偏向平行于{0001}面的择优取向继续增强,取向强度抵达7.66。。。。。关于钛合金质料,通常较高的择优取向强度预示质料具有更高的强度和硬度。。。。。
2.2 动态力学行为剖析
2.2.1 动态拉伸力学性能

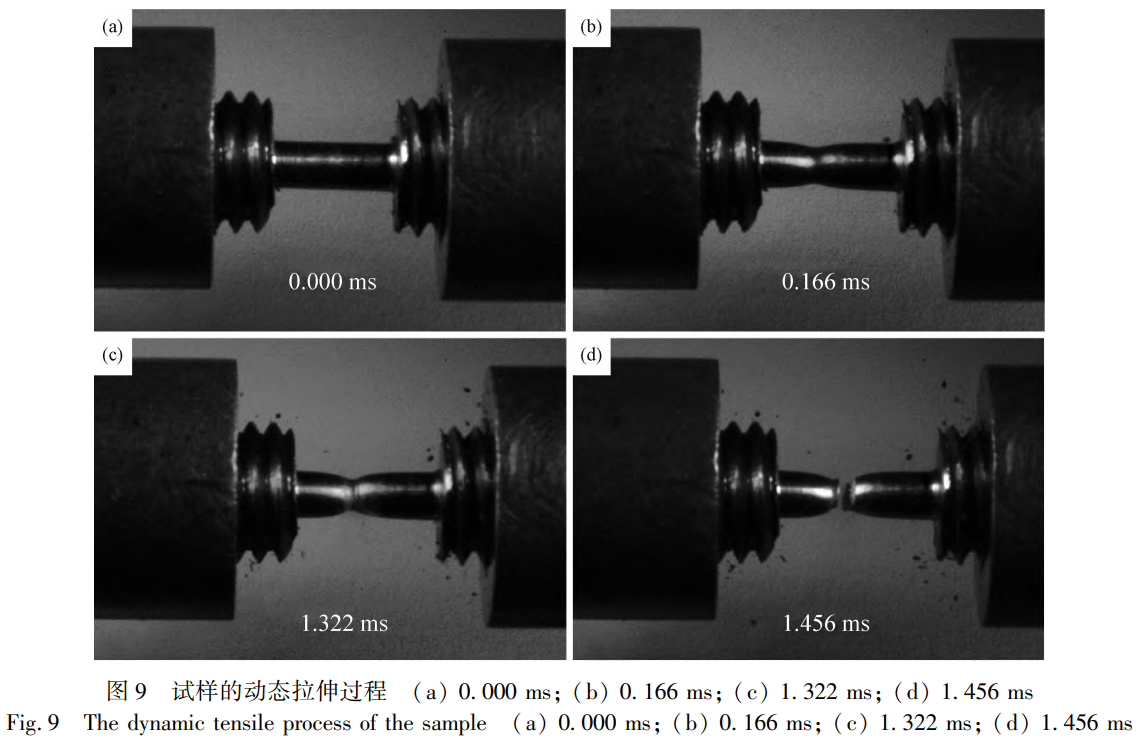

图9(a~d)为接纳高速摄像机(Phantomv1212)在应变率为2000s-1条件下捕获的试样动态拉伸历程,采样频率设置为76000fps,图像巨细为1280pixels×800pixels。。。。。对哑铃型试样的螺纹紧固端施加拉伸载荷后,其有用部分在0.166ms时已抵达塑性阶段,且爆发了颈缩;1.322ms时有用段爆发了宏观拉伸裂纹,1.456ms时试样已断裂。。。。。

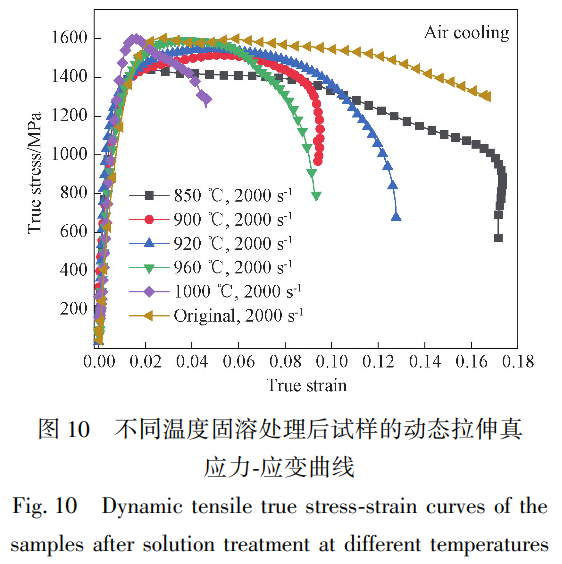

图10为差别温度固溶处置惩罚后试样的动态拉伸真应力-应变曲线。。。。。在应变率为2000s-1条件下举行实验,由图10可知,TC4钛合金的应力-应变响应泛起出典范的弹性、屈服及塑性变形3阶段。。。。。TC4钛合金试样的流动应力和屈服强度均随着固溶温度的升高而逐渐增大。。。。。850、900和920℃试样屈服强度小于原始试样,960和1000℃试样屈服强度大于原始试样。。。。。随着固溶温度的升高,试样塑性逐渐降低,断裂应变逐渐减小。。。。。850℃试样拉伸断裂时应变较大,塑性较好;1000℃试样断裂时应变最小,弹性阶段最短,塑性最差。。。。。团结微观结构剖析可知,TC4钛合金在高温两相区天生了α′相,α′相作为强化相,能显著增强质料的硬度和强度,但会降低质料塑性。。。。。

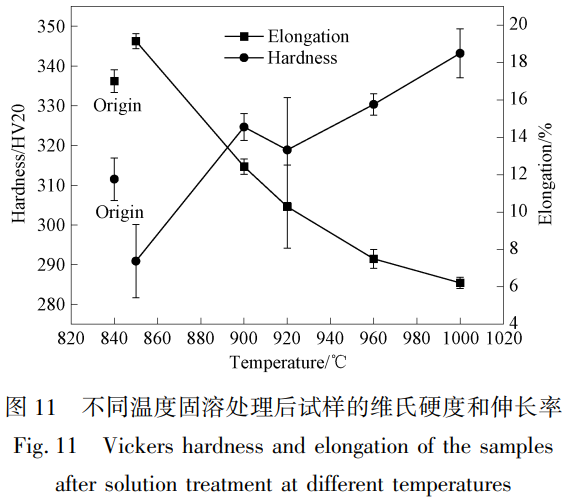

图11所示为差别温度固溶处置惩罚后试样的维氏硬度及断裂伸长率。。。。。由图11可知,原始试样的硬度为312HV20,850℃试样硬度为291HV20,低于原始试样。。。。。5种固溶温度(850~1000℃)试样硬度总体呈上升趋势,当固溶温度处于900~960℃时,硬度先下降后上升,划分为325、319和330HV20,固溶温度为1000℃时,硬度抵达最大,为343HV20,相比原始试样提升了9.94%。。。。。原始试样断裂伸长率为17%,850℃试样断裂伸长率略微增添,为19.14%。。。。。随着固溶温度升高至1000℃,试样的断裂伸长率呈显着下降趋势,依次为12.43%(900℃)、10.29%(920℃)、7.5%(960℃)直至6.21%(1000℃)。。。。。
团结前述微观结构剖析可知,固溶温度升高导致TC4钛合金中初生α相比例镌汰,而硬度较高的间隙固溶体(针状α′相)显著增多并泛起交织排列模式,使得其硬度增添。。。。。同时,TC4钛合金内部亚稳态β相的含量也随固溶温度升高而逐渐增添,导致其塑性逐渐降低。。。。。
2.2.2 动态拉伸断口形貌

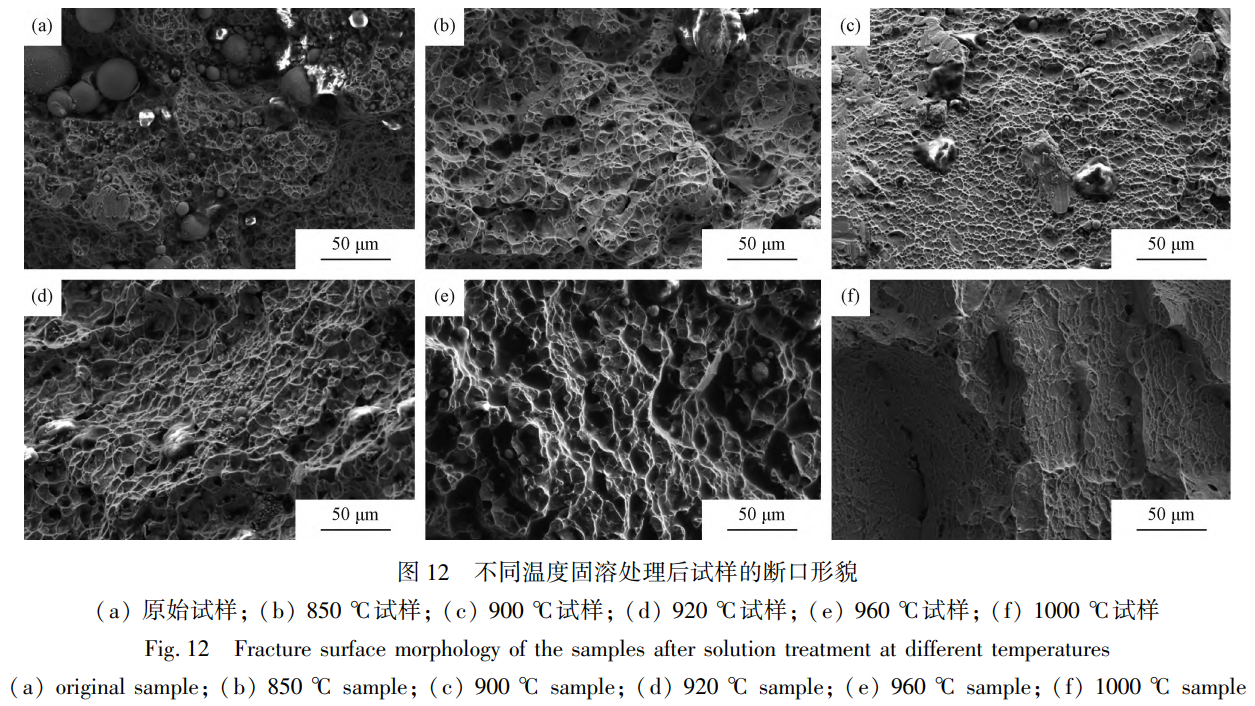

图12(a~f)给出了6组试样在动态拉伸测试后的断口微观形貌。。。。。原始试样断口纤维区可见麋集且匀称漫衍的小尺寸韧窝,批注其具有优异的塑性。。。。。850℃试样的断口形貌与原始试样相似,但韧窝尺寸增大,深度增添,且漫衍越发匀称,批注850℃试样塑性更好。。。。。随着固溶温度升高至900、920和960℃,图12(c~e)中的断口形貌爆发了显著转变,韧窝变得狼籍不齐,数目镌汰且漫衍趋于杂乱,批注塑性逐渐降低。。。。。在断口处还发明下场部的解理断裂形貌,该征象与固溶处置惩罚后亚稳态β相含量的升高有关。。。。。当固溶温度升高至1000℃时(图12f),断口处韧窝数目大幅镌汰、韧窝深度变浅,断口处体现为较显着的断裂台阶,形貌曲折不一连,试样塑性显着下降。。。。。 ？ ？？？？杉,随着固溶温度的升高,TC4钛合金的塑性逐渐降低。。。。。
3 结论
1)随着固溶温度的升高,TC4钛合金由等轴组织逐步演变为双态组织,其中初生α相比例镌汰,而β相转变天生的针状α′相含量增添,同时,晶粒尺寸逐渐细化,小角度晶界占比逐渐增大,晶粒择优取向强度显著升高;
2)在高应变率拉伸加载条件下,TC4钛合金的应力-应变响应泛起出典范的弹性、屈服及塑性变形3阶段特征,随着固溶温度的升高,其屈服强度与维氏硬度泛起上升趋势,而断裂伸长率逐渐降低;
3)原始TC4钛合金试样和固溶处置惩罚后的试样,其拉伸断口均体现为韧性断裂特征,固溶温度850℃时塑性最好,随固溶温度升高,塑性逐渐降低。。。。。
参考文献
[ 1 ]Han
X, Ma
J, Tian
A, et
al. Surface
modification
techniques
of
titanium
and
titanium
alloys
for
biomedical
orthopaedics
applications:A
review[J]. Colloids
and
Surfaces
B:Biointerfaces,2023,227:113339.
[ 2 ] Li
Y,Zhou
Z,He
Y. Tribocorrosion
and
surface
protection
technology
of
titanium
alloys:A
review[J]. Materials,2023,17(1):65.
[ 3 ]Gao
K, Zhang
Y, Yi
J, et
al. Overview
of
surface
modification
techniques
for
titanium
alloys
in
modern
material
science: A
comprehensive
analysis[J]. Coatings,2024,14(1):148.
[ 4 ]Wu
J,Shen
M,Wang
W,et
al. High
power
arc
ion
plating
of
thick
Cr2N
hard
coating
on
Ti-based
alloys:Oxidation
and
wear
behaviors[J]. Surface
and
Coatings
Technology,2022,448:128924.
[ 5 ]西禹,张强,张欣钥,等. 增材制造 TC4 钛合金的动态力学行为研究[J]. 力学学报,2022,54(2):425-444.
XI
Yu,ZHANG
Qiang,ZHANG
Xin-yue,et
al. Dynamic
mechanical
behavior
of
additive
manufacturing
TC4
alloy[ J]. Chinese
Journal
of
Theoretical
and
Applied
Mechanics,2022,54(2):425-444.
[ 6 ]朱磊,刘洋,孟锦晖,等. 激光选区熔化 Ti-6Al-4V 合金的动态力学性能及其本构关系[ J]. 爆炸与攻击,2022,42( 9):90 -99. ZHU
Lei,LIU
Yang,MENG
Jin-hui,et
al. Dynamic
mechanical
properties
and
constitutive
relationship
of
selective
laser
melted
Ti6Al-4Valloy[J]. Explosion
and
Shock
Waves,2022,42(9):90-99.
[ 7 ]宁子轩,王琳,程兴旺,等. 疏散式霍普金森压杆加载下差别组织 Ti-6321 钛合金的动态响应行为[ J]. 兵工学报,2021,42 (4):862-870.
NING
Zi-xuan, WANG
Lin, CHENG
Xing-wang, et
al. Dynamic
response
behaviors
of
Ti-6321
titanium
alloys
with
different
microstructures
under
split
hopkinson
pressure
bar
loading[J]. Acta
Armamentarii,2021,42(4):862-870.
[ 8 ]Lee
S
W,Park
C
H,Hong
J
K,et
al. Effect
of
solution
treatment
and
aging
conditions
on
tensile
properties
of
Ti-Al-Fe-Si
alloy[J]. Materials
Science
and
Engineering
A,2017,697:158-166.
[ 9 ]张启飞,杨帅,刘书君,等. 时效处置惩罚对 Ti55531 钛合金微观组织演变纪律及力学性能的影响[ J]. 有数金属质料与工程, 2022,51(7):2645-2653.
ZHANG
Qi-fei,YANG
Shuai,LIU
Shu-jun,et
al. Effect
of
aging
treatment
on
microstructure
evolution
and
mechanical
properties
of
Ti55531
titanium
alloy[J]. Rare
Metal
Materials
and
Engineering,2022,51(7):2645-2653.
[10]Zhou
C,Zhan
L
H,Li
H,et
al. Influence
of
temperature
on
creep
behavior,mechanical
properties
and
microstructural
evolution
of
an
Al-Cu-Li
alloy
during
creep
age
forming[J]. Journal
of
Central
South
University,2021,28(8):2285-2294.
[11]Wei
K,Xiao
L,Gao
B,et
al. Effect
of
aging
temperature
on
the
hardening
behavior
and
precipitation
evolution
of
Mg-10Gd
alloy [J]. Materials
Characterization,2023,196:112580.
[12]徐铁伟,李金山,张丰收,等. TB8 钛合金双级时效历程中的组织演变实时效响应[ J]. 质料热处置惩罚学报,2016,37(2):58 -64.
XU
Tie-wei, LI
Jin-shan, ZHANG
Feng-shou, et
al. Microstructure
evolution
and
aging
response
during
duplex
aging
of
TB8
titanium
alloy[J]. Transactions
of
Materials
and
Heat
Treatment,2016,37(2):58-64.
[13]马权,曹迪. 双级时效处置惩罚对 TB8 合金组织和性能的影响[J]. 质料热处置惩罚学报,2017,38(10):41-45.
MA
Quan,CAO
Di. Effect
of
double
aging
treatment
on
microstructure
and
mechanical
property
of
TB8
titanium
alloy [ J]. Transactions
of
Materials
and
Heat
Treatment,2017,38(10):41-45.
[14]吴晨,马宝飞,肖松涛,等. 航天紧固件用 TC4 钛合金棒材固溶时效后的组织与性能[ J]. 金属热处置惩罚,2021,46(11):166 -169.
WU
Chen,MA
Bao-fei,XIAO
Song-tao,et
al. Microstructure
and
properties
of
TC4
titanium
alloy
bar
for
aerospace
fasteners
after
solid
solution
treatment
and
aging[J]. Heat
Treatment
of
Metals,2021,46(11):166-169.
[15]覃佳栋,马雄,史晓强,等. 固溶处置惩罚对 Ti-22Al-25Nb 合金棒材组织与拉伸性能的影响[ J]. 热加工工艺,2020,49(18):144 -147. QIN
Jia-dong,MA
Xiong,SHI
Xiao-qiang,et
al. Effects
of
solution
treatment
on
microstructure
and
tensile
properties
of
Ti-22Al25Nballoy
bar[J]. Hot
Working
Technology,2020,49(18):144-147.
[16]高鹏,刘玲玉. 固溶工艺对 Ti-6Al-4V 铸造合金力学性能的影响[J]. 质料热处置惩罚学报,2019,40(9):39-43. GAO
Peng,LIU
Ling-yu. Effect
of
solid
solution
treatment
on
mechanical
properties
of
Ti-6Al-4V
casting
alloy[J]. Transactions
of
Materials
and
Heat
Treatment,2019,40(9):39-43.
[17]Peng
X
N,Guo
H
Z, Shi
Z
F, et
al. Microstructure
characterization
and
mechanical
properties
of
TC4-DT
titanium
alloy
after
thermomechanical
treatment[J]. Transactions
of
Nonferrous
Metals
Society
of
China,2014,24(3):682-689. [18]丁灿,汪常亮,李峰,等. 固溶-冷速-时效对 TC4-DT 合金显微组织和力学性能的影响[ J]. 有数金属质料与工程,2020,49 (3):962-967.
DING
Can,WANG
Chang-liang,LI
Feng,et
al. Effects
of
solid
solution,cooling
rates
and
aging
treatments
on
microstructure
and
mechanical
properties
of
TC4-DT
alloy[J]. Rare
Metal
Materials
and
Engineering,2020,49(3):962-967.
[19]鲁媛媛,张怡,郭帅,等. 固溶温度对 3D 打印 TC4 钛合金显微组织和力学性能的影响[ J]. 金属热处置惩罚,2020,45(11):171 -176.
LU
Yuan-yuan, ZHANG
Yi, GUO
Shuai, et
al. Influence
of
solution
treatment
temperature
on
microstructure
and
mechanical
properties
of
TC4
titanium
alloy
prepared
by
3D
printing[J]. Heat
Treatment
of
Metals,2020,45(11):171-176.
[20]杨光,邵帅,王超,等. 固溶温度对激光沉积制造 Ti-6Al-2Mo-2Sn-2Zr-2Cr-2V 钛合金组织及力学行为影响[ J]. 有数金属, 2021,45(3):264-271.
YANG
Guang,SHAO
Shuai,WANG
Chao,et
al. Microstructure
and
mechanical
behavior
of
Ti-6Al-2Mo-2Sn-2Zr-2Cr-2V
titanium
alloy
fabricated
by
laser
deposition
with
change
of
solution
temperature[ J]. Chinese
Journal
of
Rare
Metals,2021,45( 3):264 -271.
[21]刘全明,张朝晖,刘世锋,等. 固溶处置惩罚对 TC16 钛合金显微组织和拉伸性能的影响[ J]. 四川大学学报(自然科学版), 2015,52(2):377-382.
LIU
Quan-ming,ZHANG
Zhao-hui,LIU
Shi-feng,et
al. Effects
of
solution
treatment
on
the
microstructures
and
tensile
properties
of
TC16
titanium
alloy[J]. Journal
of
Sichuan
University
(Natural
Science
Edition),2015,52(2):377-382.
[22]商国强,张晓泳,王新南,等. 冷却速率对 TB17 钛合金显微组织和力学性能的影响[ J]. 中国有色金属学报,2023,33(6): 1758-1768.
SHANG
Guo-qiang,ZHANG
Xiao-yong,WANG
Xin-nan,et
al. Effect
of
cooling
rate
on
microstructure
and
properties
of
TB17titanium
alloy[J]. The
Chinese
Journal
of
Nonferrous
Metals,2023,33(6):1758-1768.
[23]张志强,董利民,胡明,等. 冷却速率对 TC16 钛合金显微组织和力学性能的影响[ J]. 中国有色金属学报,2019,29(7): 1391-1398.
ZHANG
Zhi-qiang,DONG
Li-min,HU
Ming,et
al. Effect
of
cooling
rate
on
microstructure
and
mechanical
properties
of
TC16
titanium
alloy[J]
The
Chinese
Journal
of
Nonferrous
Metals,2019,29(7):1391-1398.
[24]Lu
B,Li
Y,Wang
H
Y, et
al. Effects
of
cooling
rates
on
the
solidification
behavior,microstructural
evolution
and
mechanical
properties
of
Al-Zn-Mg-Cu
alloys[J]. Journal
of
Materials
Research
and
Technology,2023,22:2532-2548.
[25]Xu
K
H,Xue
Y,Zhang
Z
M,et
al. The
effect
of
heat
treatment
on
α/ β
phases
evolution
of
TC4
titanium
alloy
fabricated
by
spark
plasma
sintering[J]. Procedia
Manufacturing,2020,50:713-718.
[26]彭美旗,程兴旺,郑超,等. 转变 β 区体积分数对双态组织 TC4 钛合金动态压缩性能及其绝热剪切敏感性的影响纪律[ J].有数金属质料工程,2017,46(8):2227-2233.
PENG
Mei-qi,CHENG
Xing-wang,ZHENG
Chao,et
al. Effects
of
volume
fraction
of
transformed
β
matrix
on
dynamic
mechanical
properties
and
sensitivity
of
adiabatic
shear
banding
in
bimodal
microstructures
of
TC4
alloy [ J]. Rare
Metal
Materials
and
Engineering,2017,46(8):2227-2233.
[27]翟雄师,税玥,袁满,等. α 相含量及形态对 TC4 钛合金组织和力学性能的影响[J]. 金属热处置惩罚,2019,44(10):129-134.
ZHAI
Da-jun,SHUI
Yue,YUAN
Man, et
al. Effects
of
content
and
morphology
of
α
phase
on
microstructure
and
mechanical
properties
of
TC4
alloy[J]. Heat
Treatment
of
Metals,2019,44(10):129-134.
[28]詹奇云,靳刚,韩进,等. TC4 钛合金低温拉伸行为与本构建模[J]. 塑性工程学报,2024,31(1):204-215. ZHAN
Qi-yun,JIN
Gang,HAN
Jin,et
al. Low
temperature
tensile
behavior
and
constitutive
modeling
of
TC4
titanium
alloy[ J]. Journal
of
Plasticity
Engineering,2024,31(1)
:204-215.
[29]张昭,郭保桥,冉春,等. 固溶温度对 TB6 钛合金动态力学性能和微观组织的影响[ J]. 高压物理学报,2021,35( 6):107 -113. ZHANG
Zhao, GUO
Bao-qiao, RAN
Chun, et
al. Effect
of
solution
temperature
on
dynamic
mechanical
properties
and
microstructure
of
TB6
titanium
alloy[J]. Chinese
Journal
of
High
Pressure
Physics,2021,35(6):107-113.
[30]陈稳,郭保桥,郭岩松,等. 时效温度对 TB8 钛合金动态力学性能的影响[J]. 高压物理学报,2022,36(5):66-76.
CHEN
Wen,GUO
Bao-qiao,GUO
Yan-song,et
al. Effect
of
aging
temperature
on
dynamic
mechanical
properties
of
TB8
titanium
alloy[J]. Chinese
Journal
of
High
Pressure
Physics,2022,36(5):66-76.
[31]冯恩昊,陈蓉,邸士雄,等. 热处置惩罚对选区激光熔化 TC4 合金微观组织及力学性能的影响纪律研究[ J]. 中国激光,2024,51 (10):298-309.
FENG
En-hao,CHEN
Rong,DI
Shi-xiong,et
al. Effect
of
heat
treatment
on
microstructure
and
mechanical
properties
of
TC4
alloy
by
selective
laser
melting[J]. Chinese
Journal
of
Lasers,2024,51(10):298-309.
[32]刘涛,邵博,雷经发,等. 固溶温度对 TC4 钛合金微观组织和动态拉伸力学性能的影响[ J]. 有数金属质料与工程,2023,52 (12):4133-4140.
LIU
Tao,SHAO
Bo,LEI
Jing-fa, et
al. Effect
of
solid
solution
temperature
on
microstructure
and
dynamic
tensile
mechanical
properties
of
TC4
titanium
alloy[J]. Rare
Metal
Materials
and
Engineering,2023,52(12):4133-4140.
相关链接
