钛合金具有比强度高、耐侵蚀性强、可焊接和抗疲劳等突出优点［1-2］，，，，，航空发念头运行历程中叶片需要在高温、高压等极端运行情形下稳固事情，，，，，因此钛合金已成为航空发念头叶片的主要质料［3］。。。。。。80％以上的钛合金叶片制造接纳铸造成形手艺，，，，，该手艺具有节约原质料、生产效率高、金属流线完整性好及综协力学性能高等优点［4］。。。。。。改善钛合金叶片的组织性能除了依赖铸造历程中优化的结构设计之外，，，，，后续的热处置惩罚对显微组织以及性能也起着主要作用［5］。。。。。。因此，，，，，在现实生产历程中，，，，，铸造后的叶片需要通过热处置惩罚改变钛合金的内部组织结构，，，，，以改善其性能。。。。。。适当的退火工艺可以消除铸造叶片历程中造成的种种缺陷，，，，，通过晶粒细化、消除偏析和降低内应力等，，，，，使叶片组织和性能越发匀称。。。。。。

TC4钛合金叶片典范的退火工艺包括：退火、双重退火、固溶-时效-退火以及三重退火［6］等。。。。。。在现实生产历程中，，，，，最常用的热处置惩罚工艺为退火后空冷，，，，，退火可以提高钛合金的强度，，，，，空冷可以提高生产效率。。。。。。大宗的研究批注，，，，，通过合理的退火工艺，，，，，可以优化钛合金叶片的显微组织结构，，，，，从而提高其综合性能。。。。。。郭伟等［7］接纳Ｘ射线衍射仪剖析了服役后的叶片在580℃热处置惩罚前后榫头外貌差别位置的剩余应力转变情形，，，，，效果批注，，，，，580℃退火处置惩罚不会导致榫头外貌剩余压应力大幅下降，，，，，平均降幅小于100MPa。。。。。。卢政等［8］使用

Ｄｅｆｏｒｍ-3Ｄ数值模拟软件研究TA15钛合金锻件在退火前以及差别退火温度下，，，，，长度偏向的剩余应力，，，，，团结退火温度对锻件剩余应力与力学性能的影响确定合理的退火温度，，，，，效果批注，，，，，TA15锻件的合理退火温度为850℃。。。。。。王晓晨等［9］研究了差别热处置惩罚制度对β相区形变热处置惩罚的TC21钛合金锻件组织及性能的影响，，，，，效果批注，，，，，差别热处置惩罚制度对TC21钛合金等温锻件的组织性能有显著的影响，，，，，淬火时效处置惩罚为推荐的较佳热处置惩罚制度。。。。。。Ｄｅｎｇ等［10］剖析了通例铸造和特种铸造及后续热处置惩罚对TC11钛合金组织和力学性能的影响，，，，，效果批注，，，，，终锻温度为950℃时，，，，，TC11钛合金热处置惩罚后的性能均优于通例铸造。。。。。。TC11钛合金经950℃特种铸造后再团结高温匀称化和双重退火处置惩罚，，，，，获得的片状编织组织可使质料获得优异的强韧性匹配。。。。。。

虽然现在对TC4钛合金叶片锻件的热处置惩罚工艺研究较多，，，，，但大多是研究固溶和时效处置惩罚工艺，，，，，对退火工艺的研究较少。。。。。。另外，，，，，差别铸造工艺加工的叶片需要差别的退火工艺制度来包管钛合金叶片组织性能稳固。。。。。。因此，，，，，选择合理的退火工艺制度变得尤为主要。。。。。。

本文通过对航空用TC4钛合金三级转子叶片举行差别温度退火处置惩罚，，，，，探讨TC4钛合金叶片组织性能与合金强化之间匹配关系，，，，，为获得TC4钛合金叶片稳固的组织结构以及合理的退火工艺制度提供理论数据支持。。。。。。

1、试验质料及要领

1.1　试验质料

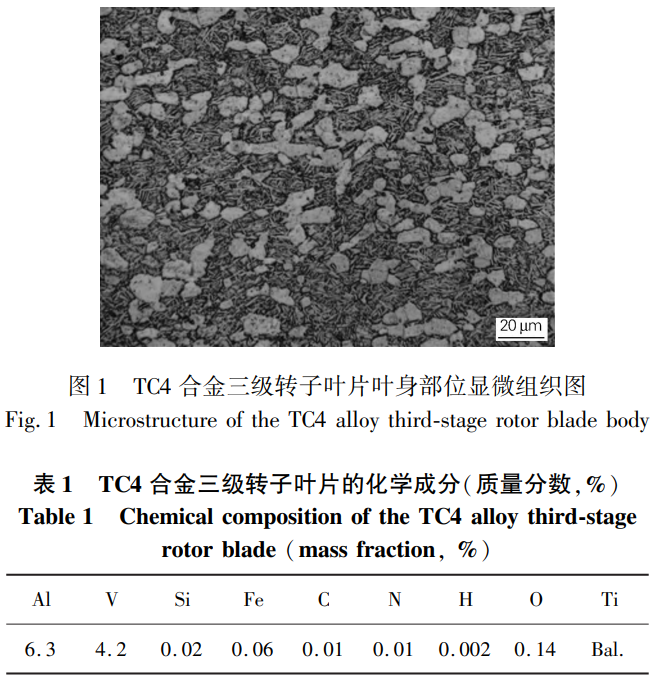

本研究选用的质料是某公司提供的TC4合金三级转子叶片，，，，，TC4合金三级叶片的相变点温度为998℃。。。。。。TC4合金三级叶片显微组织形貌如图1所示，，，，，三级叶片叶身部位显微组织主要由等轴α晶粒与条状β转变组织组成，，，，，它们交织匀称漫衍形成双态组织。。。。。。等轴α晶粒尺寸约12μｍ，，，，，等轴α晶粒的含量约为33％。。。。。。TC4合金三级叶片的化学因素见表1。。。。。。

1.2　试验要领

接纳线切割工艺在三级转子叶片上切取块状试样，，，，，退火温度选择600、650、700、750、800、850、900和950℃，，，，，保温2ｈ后划分举行空冷和水冷。。。。。。

金相试样侵蚀剂为HF∶HNO3∶H2O＝2∶1∶50（体积比）。。。。。。EBSD试样的制样电解液为12％高氯酸＋34％正丁醇＋54％甲醇（体积分数）。。。。。。室温拉伸性能测试在ＷＤＷ300拉伸装备上举行，，，，，拉伸试样平行长度为15ｍｍ，，，，，加载速率为2mm/min。。。。。。显微组织视察在ＧＸ51金相显微镜上举行。。。。。。显微硬度接纳401ＭＶＤ型维氏硬度计测试，，，，，显微硬度测试加载载荷为200ｇ。。。。。。叶片显微组织特征使用Ｇｅｍｉｎｉ300场发射扫描电镜视察。。。。。。EBSD试验在配有牛津ＮｏｒｄｌｙｓＮａｎｏEBSD探头的Ｇｅｍｉｎｉ300场发射扫描电镜上举行。。。。。。

2、试验效果与讨论

2.1　退火处置惩罚对显微组织的影响

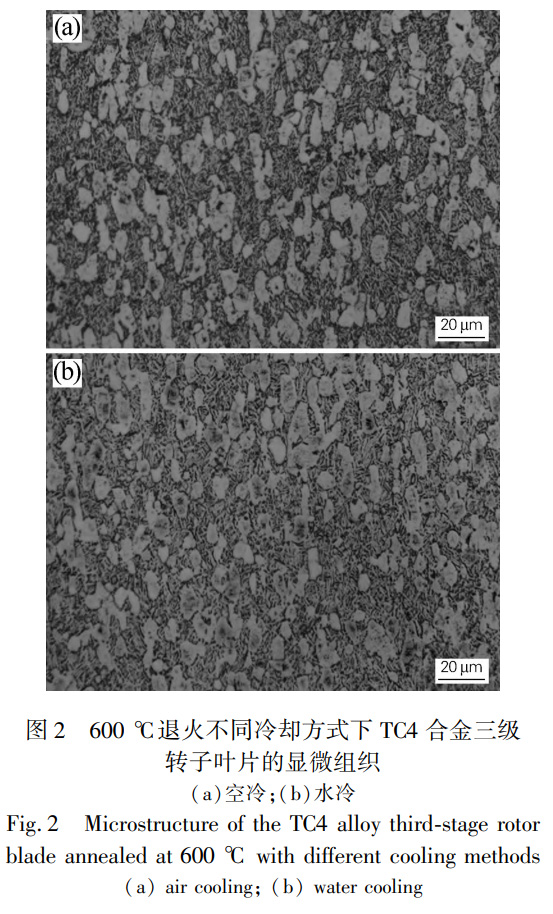

图2为600℃退火保温2ｈ，，，，，以差别方法冷却后，，，，，TC4合金三级转子叶片的显微组织。。。。。？？？？？？梢苑⒚鳎，，，，退火温度为600℃的空冷组织和水冷组织中α相的体积分数差别不大，，，，，其中空冷α相的体积分数约为33.4％，，，，，水冷α相的体积分数约为35.9％。。。。。。图2（ｂ）显示水冷后组织中β转变组织（次生α相）沿长度偏向增添，，，，，即长宽比增添，，，，，说明在水冷历程中，，，，，次生α相长度偏向的长大速率相对快于宽度偏向的长大速率。。。。。。

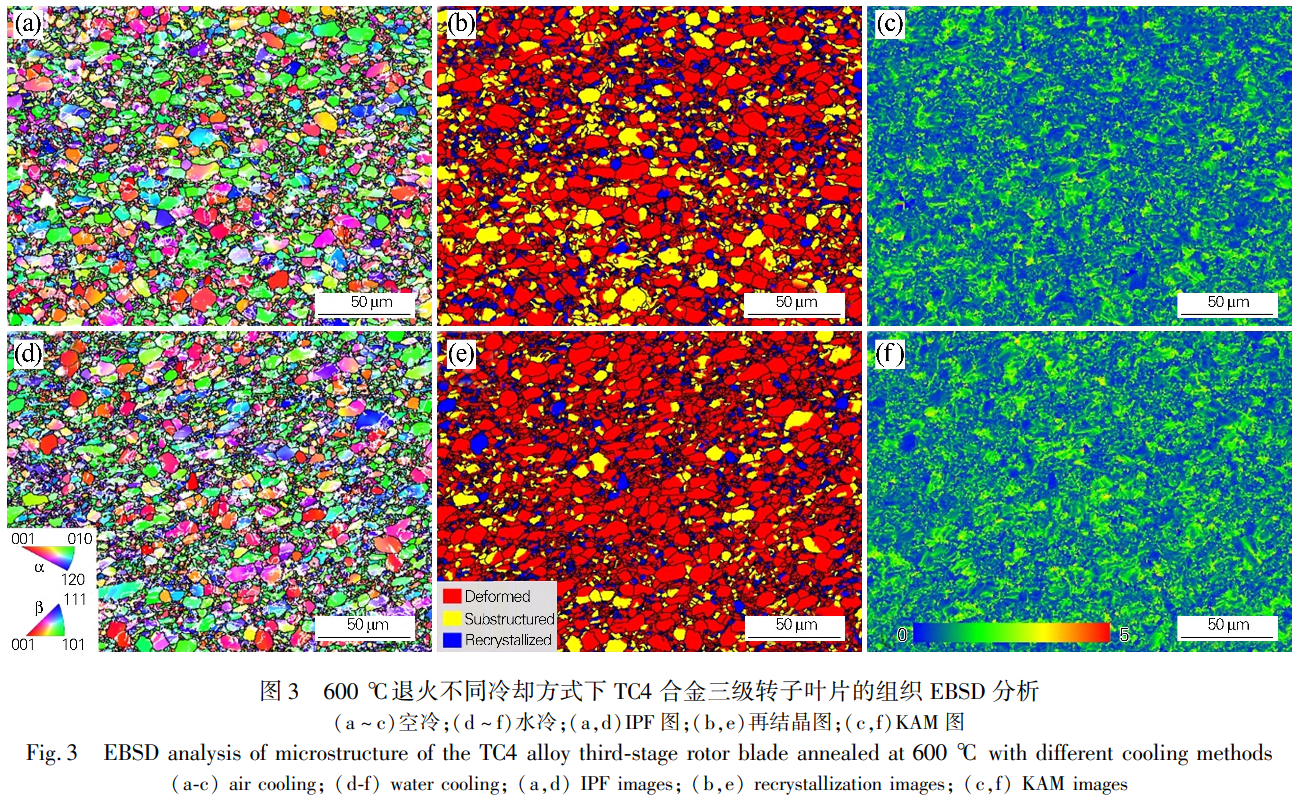

图3为退火温度600℃，，，，，保温2ｈ，，，，，空冷和水冷条件下TC4合金三级转子叶片组织的ＩＰＦ图、再结晶图和KAM图，，，，，图中白色线条和玄色线条划分代表小角度晶界（LAGBs，，，，，2°～15°）和大角度晶界（ＨＡＧＢｓ，，，，，＞15°）。。。。。。视察图3（ａ，，，，，ｄ）可以发明，，，，，水冷α相晶粒内部LAGBs多于空冷。。。。。。视察图3（ｂ，，，，，ｅ）可以发明，，，，，在三叉晶界处视察到一些细小的再结晶晶粒，，，，，这些细小的再结晶晶粒匀称漫衍在β相基体上。。。。。。冷却方法由空冷改为水冷时，，，，，变形晶粒含量由70.3％降至59.5％，，，，，回复晶粒含量由14％升高至23.2％。。。。。。比照KAM图（见图3（ｃ，，，，，ｆ））发明，，，，，水冷组织中变形晶粒内部的KAM值较高，，，，，回复晶粒内部的KAM值较低。。。。。？？？？？？绽渥橹腒AM值较水冷降低，，，，，并且较为疏散。。。。。。凭证以上剖析，，，，，TC4合金三级叶片空冷和水冷的显微组织差别较小！。。。。，，，，团结三级叶片生产现场！。。。。，，，，选择空冷冷却方法举行剖析。。。。。。

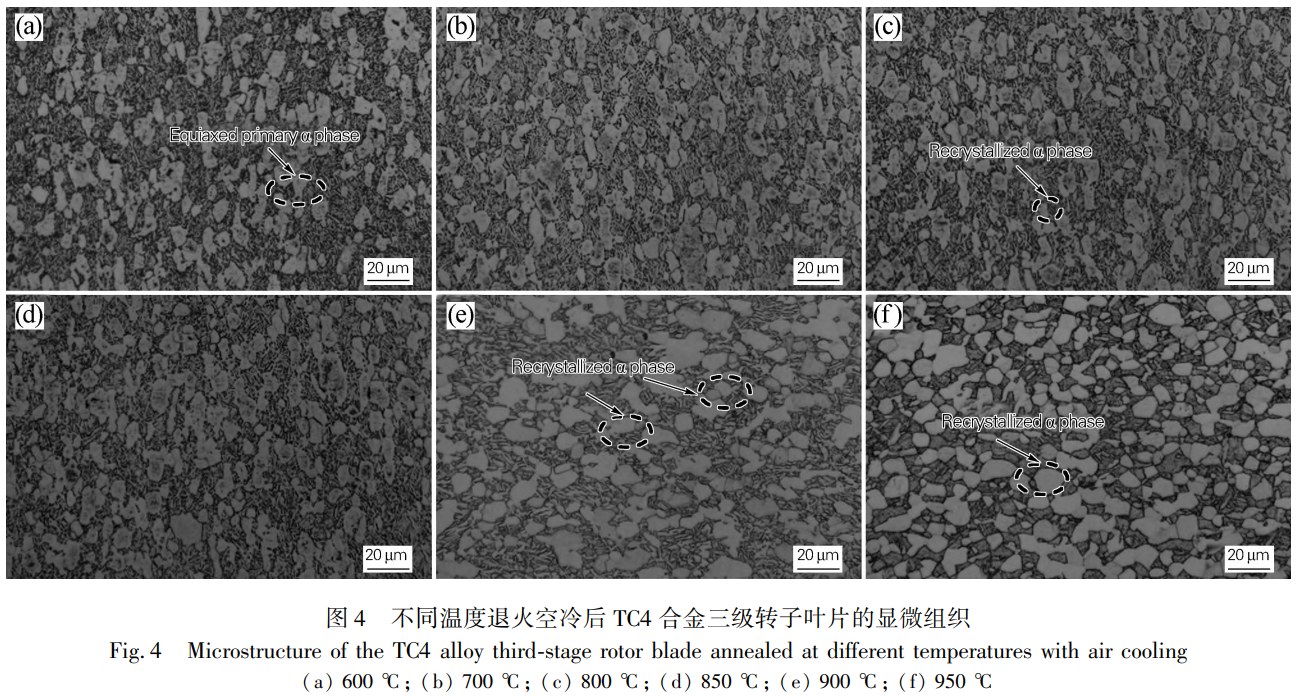

图4为差别温度退火2ｈ空冷后，，，，，TC4三级转子叶片的显微组织。。。。。。退火温度低于850℃时，，，，，退火组织与三级叶片原始锻态组织相比转变较小！。。。。，，，，等轴α相尺寸、匀称化水平爆发了少量的转变，，，，，未见显着差别（见图4（ａ～ｄ））。。。。。。退火温度为900℃时，，，，，叶片组织爆发较大转变，，，，，铸造历程中被拉长的α晶粒逐渐等轴化，，，，，β转变组织粗化，，，，，由条状转变为短棒状（见图4（ｅ））。。。。。。其缘故原由在于TC4钛合金的再结晶温度约为850℃，，，，，退火处置惩罚温度在再结晶温度以下，，，，，组织没有爆发再结晶，，，，，当热处置惩罚温度高于再结晶温度，，，，，组织爆发再结晶，，，，，获得较为匀称的双态组织［11］。。。。。。退火温度为950℃时，，，，，靠近（α＋β）／β相变温度，，，，，组织由再结晶的等轴α晶粒组成，，，，，β转变组织一连向亚稳固β相转变，，，，，含量急剧下降，，，，，组织由再结晶的α相、少量β转变组织和β相组成（见图4（ｆ））。。。。。。

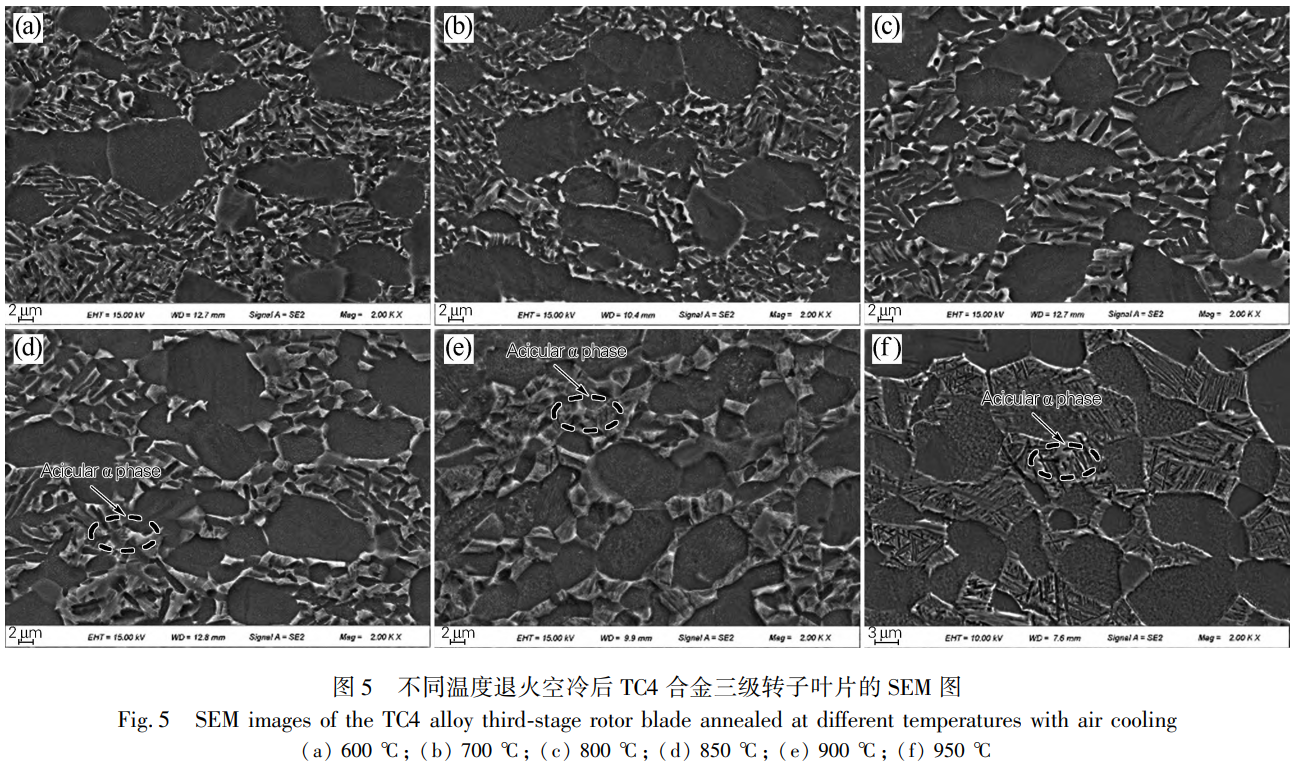

图5为差别温度退火空冷后，，，，，TC4合金三级转子叶片的ＳＥＭ组织。。。。。。由图5可以看出，，，，，叶片组织由等轴α相、条状α相以及β基体组成。。。。。。如图5（ａ～ｃ）所示，，，，，随着退火温度的升高，，，，，条状α相厚度逐渐增添，，，，，由条状转变为短棒状；；；；；；；等轴α相进一步球化。。。。。。如图5（ｄ）所示，，，，，在β基体上析出了针状次生α相。。。。。。TC4钛合金在退火的冷却历程中主要爆发β→α和β→α′相变，，，，，会形成大宗亚稳固β相。。。。。。α′相的晶体结构为六方马氏体，，，，，通过切变方法形成，，，，，其形成条件为较快的冷却速率，，，，，由于冷却方法为空冷，，，，，故可以断定合金中无α′相形成，，，，，细小针状相为次生α相［12］。。。。。。并且随着退火温度的继续增添，，，，，组织中针状α相的数目一直增添（见图5（ｅ，，，，，ｆ））。。。。。。

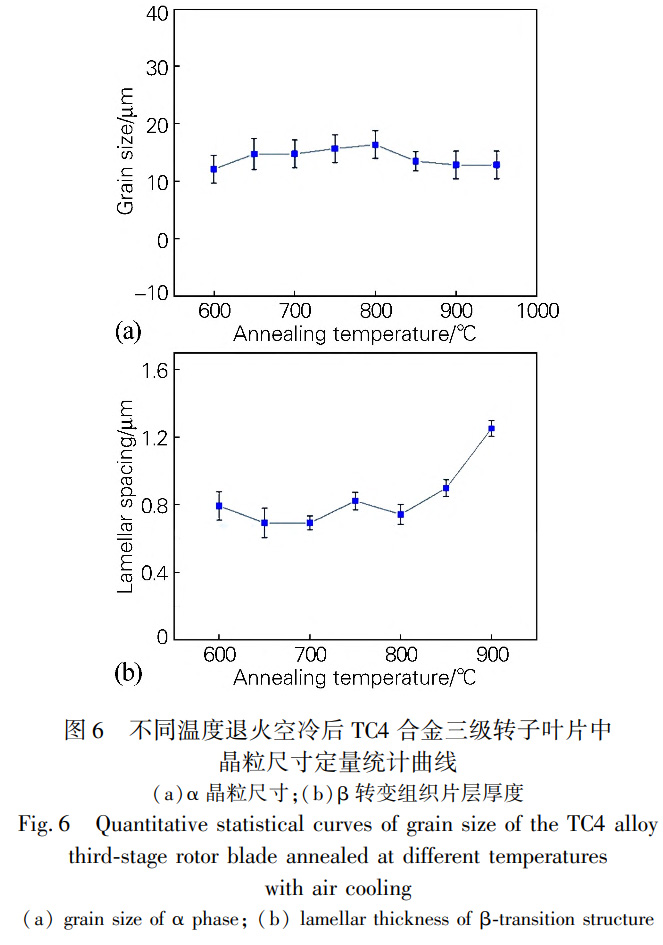

图6为差别温度退火空冷后，，，，，TC4叶片样品中组织尺寸定量统计曲线图。。。。。。由图6（ａ）可见，，，，，随退火温度的升高，，，，，α相晶粒尺寸转变不大，，，，，约12μｍ，，，，，退火温度凌驾800℃时，，，，，α晶粒尺寸略微下降。。。。。。由图6（ｂ）可见，，，，，退火温度低于850℃时，，，，，β转变组织片层厚度随温度的升高转变较小！。。。。，，，，退火温度凌驾850℃时，，，，，由于β转变组织泛起粗化征象，，，，，导致β转变组织片层厚度迅速增添。。。。。。退火温度抵达950℃时，，，，，靠近（α＋β）／β相变温度，，，，，大宗β转变组织转变为亚稳固β相，，，，，β转变组织消逝。。。。。。

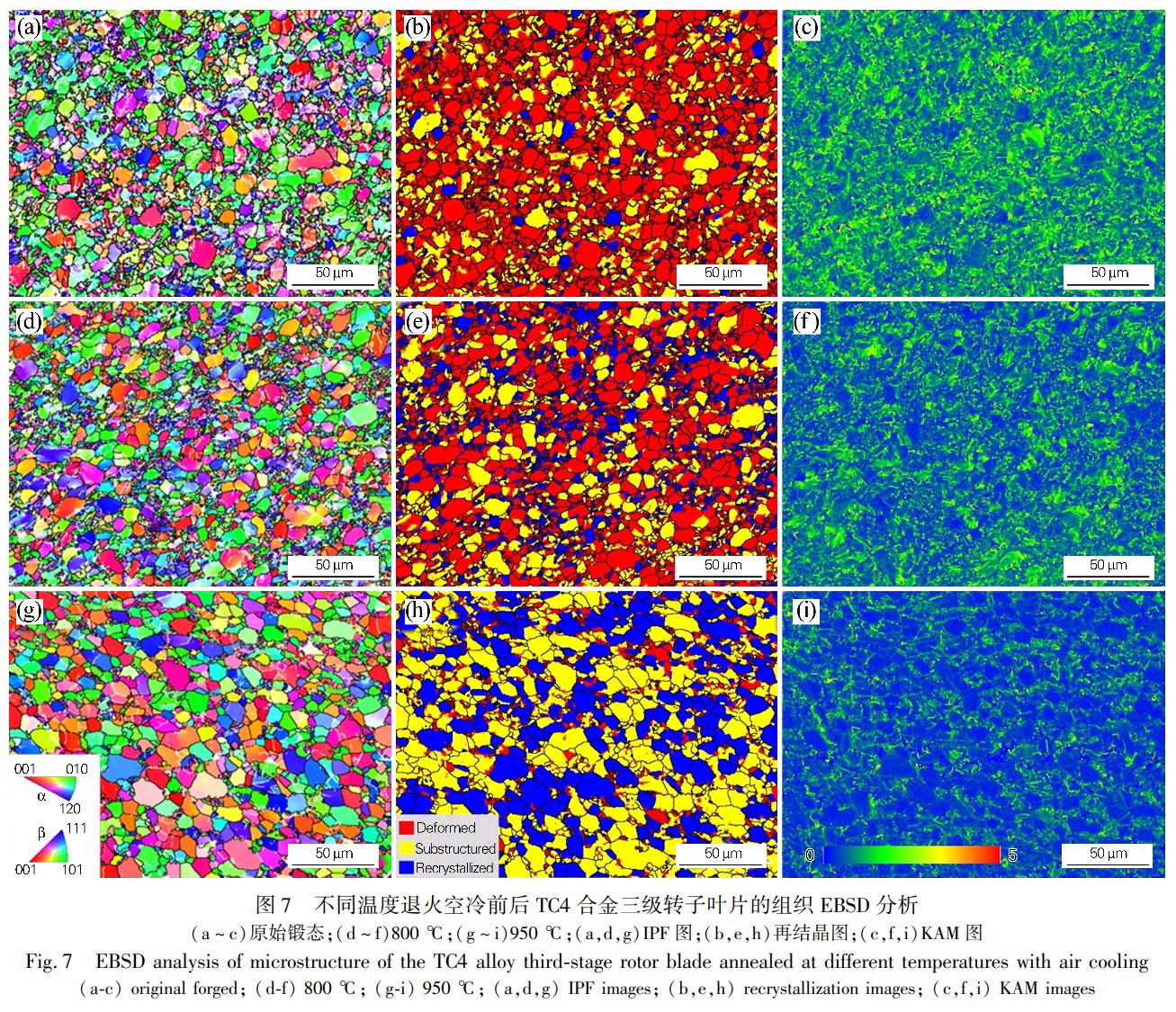

图7为差别温度退火空冷前后，，，，，TC4合金三级转子叶片组织的ＩＰＦ图、再结晶图和KAM图，，，，，图中白色线条和玄色线条划分代表小角度晶界（LAGBs，，，，，2°～15°）和大角度晶界（ＨＡＧＢｓ，，，，，＞15°）。。。。。。视察TC4叶片原始锻态组织可以看出，，，，，α晶粒内部保存大宗的LAGBs，，，，，并且晶界处形成细小的再结晶晶粒。。。。。。；；；；；；馗春驮俳峋穷押辖鸬闹饕湫位疲，，，，两者都是由亚晶荟萃组成，，，，，区别在于再结晶晶粒内部取向差值低于回复晶粒［13］。。。。。。视察图9（ｂ，，，，，ｅ，，，，，ｈ）可以看到，，，，，在三叉晶界处保存一些细小的再结晶晶粒，，，，，随着退火温度的增

加，，，，，合金中LAGBs的数目逐渐镌汰，，，，，变形晶粒逐渐增添。。。。。。原始锻态组织，，，，，大部分晶粒为变形晶粒，，，，，约占66％，，，，，变形亚晶含量为26.2％。。。。。。当退火温度抵达800℃时，，，，，变形晶粒的比例下降到51.8％，，，，，而回复晶粒的比例增添到27.2％。。。。。。随着退火温度升至950℃，，，，，变形晶粒含量降至11.6％，，，，，回复晶粒约占50.3％。。。。。。原始锻态组织中变形晶粒内部的KAM值较高，，，，，回复晶粒内部的KAM值较低。。。。。。当退火温度为800℃时，，，，，KAM值迅速降低。。。。。。当退火温度进一步升高至950℃时，，，，，KAM值显著降低，，，，，并且较为疏散，，，，，见图9（ｃ，，，，，ｆ，，，，，ｉ）。。。。。。

2.2　退火处置惩罚对显微硬度的影响

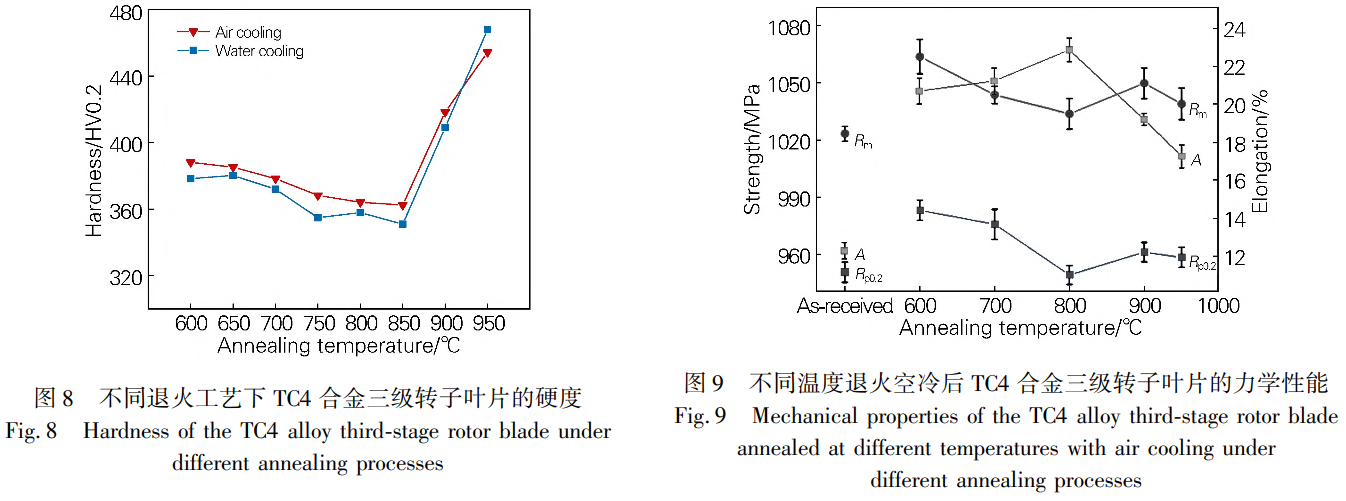

图8为差别退火工艺处置惩罚TC4合金三级转子叶片的硬度曲线。。。。。。由图8可以看出，，，，，当退火温度不凌驾900℃时，，，，，空冷组织的硬度比水冷横跨5～10ＨＶ0.2。。。。。。

退火温度为850℃时，，，，，硬度值最小！。。。。，，，，空冷和水冷下划分为362.5ＨＶ0.2和350.0ＨＶ0.2。。。。。。退火温度凌驾850℃时，，，，，硬度值迅速增大。。。。。。其缘故原由在于随退火温度升高，，，，，针状α相含量逐渐增多（见图5（ｄ～ｆ）），，，，，针状α相匀称地漫衍在β相基体上，，，，，能够起到弥散强化效果［14-15］，，，，，硬度值迅速增添。。。。。。当退火温度为950℃时，，，，，硬度继续增添，，，，，且水冷组织的硬度凌驾了空冷，，，，，除针状α相含量增多外，，，，，该退火温度下三级叶片组织中的β相和α相的片层距较小！。。。。，，，，也会提高三级叶片的硬度。。。。。。

2.3　退火处置惩罚对力学性能的影响

图9为差别温度退火空冷后，，，，，TC4合金三级转子叶片的力学性能。。。。。？？？？？？梢钥闯觯，，，，经两相区退火的TC4钛合金叶片，，，，，退火温度为600℃时，，，，，与未退火处置惩罚的TC4合金三级叶片相比，，，，，其强度和伸长率略有提升，，，，，抗拉强度提升40MPa，，，，，伸长率提升8.4％，，，，，其抗拉强度为1063.6MPa，，，，，屈服强度为983.2MPa。。。。。。随着退火温度的升高，，，，，强度逐渐降低，，，，，退火温度为800℃时，，，，，其强度较低，，，，，伸长率较高为23.2％，，，，，主要是由于800℃热处置惩罚温度较低，，，，，短细且无规则排列的次生α相剖析不完全，，，，，这种纵横交织的次生α相使得位错很容易找到可以开动的滑移偏向，，，，，能够增进晶粒间的协调变形，，，，，提高了质料的塑性。。。。。。另外，，，，，在两相区保温历程中等轴α相能够对β相起到钉扎作用，，，，，抑制β相的长大，，，，，也可以提高质料的塑性［16-17］。。。。。。当退火温度凌驾800℃时，，，，，抗拉强度最先逐渐升高到1049.7MPa，，，，，之后略有降低，，，，，伸长率急剧降低，，，，，退火温度为950℃时的伸长率仅为17.3％。。。。。。凭证上述差别退火温度下的性能剖析，，，，，800℃×2ｈ退火空冷处置惩罚后TC4三级转子叶片的塑性最好，，，，，抗拉强度抵达1033.7MPa，，，，，伸长率为23.2％，，，，，叶片综协力学性能最优。。。。。。

3、结论

1）退火温度为600℃时，，，，，空冷和水冷的TC4三级转子叶片组织α相的尺寸和体积分数差别较小。。。。。。水冷α相晶粒内部LAGBs多于空冷，，，，，水冷组织中变形晶粒内部的ＫＡＭ值较高，，，，，回复晶粒内部的ＫＡＭ值较低。。。。。？？？？？？绽渥橹模耍粒椭到纤浣档停，，，，并且较为疏散。。。。。。

2）退火温度低于850℃时，，，，，退火组织与TC4三级转子叶片原始锻态组织相比转变较小！。。。。，，，，等轴α相尺寸、匀称化水平爆发了少量的转变，，，，，退火温度为900℃时，，，，，叶片组织爆发较大转变，，，，，铸造历程中被拉长的α晶粒逐渐等轴化，，，，，β转变组织粗化，，，，，由条状转变为短棒状。。。。。。退火温度为950℃时，，，，，组织由再结晶的α相、少量β转变组织和β相组成。。。。。。

3）当退火温度低于900℃时，，，，，TC4三级转子叶片空冷组织的显微硬度比水冷组织高5～10ＨＶ0.2。。。。。。退火温度凌驾900℃时，，，，，水冷组织显微硬度凌驾空冷。。。。。。退火温度为600℃时，，，，，与未退火处置惩罚的TC4合金三级叶片相比，，，，，其强度和伸长率略有提升。。。。。。随着退火温度的升高，，，，，强度逐渐降低，，，，，当退火温度凌驾800℃时，，，，，抗拉强度最先逐渐升高到1049.7MPa之后略有降低，，，，，伸长率急剧降低，，，，，退火温度为950℃时的伸长率仅为17.3％。。。。。。

4）凭证差别退火温度下的性能剖析，，，，，800℃×2ｈ退火空冷处置惩罚后TC4三级转子叶片的塑性最好，，，，，抗拉强度抵达1033.7MPa，，，，，伸长率为23.2％，，，，，其综协力学性能最优。。。。。。

参考文献：

［1］ＬｉｕＷａｎｙｉｎｇ，，，，，ＬｉｎＹｕａｎｈｕａ，，，，，ＣｈｅｎＹｕｈａｉ，，，，，ｅｔａｌ.ＥｆｆｅｃｔｏｆｄｉｆｆｅｒｅｎｔｈｅａｔｔｒｅａｔｍｅｎｔｓｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆＴｉ6Ａｌ4ＶｔｉTAｎｉｕｍａｌｌｏｙ[J].ＲａｒｅＭｅTAｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，，，，，2017，，，，，46（3）：634-639.

［2］钦兰云，，，，，李明东，，，，，杨　光，，，，，等.热处置惩罚对激光沉积TC4钛合金组织与力学性能的影响[J].有数金属，，，，，2018，，，，，42（7）：698-704.

ＱｉｎＬａｎｙｕｎ，，，，，ＬｉＭｉｎｇｄｏｎｇ，，，，，ＹａｎｇＧｕａｎｇ，，，，，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｄｅｐｏｓｉｔｉｏｎｍａｎｕｆａｃｔｕｒｉｎｇTC4ｔｉTAｎｉｕｍａｌｌｏｙｗｉｔｈｈｅａｔｔｒｅａｔｍｅｎｔ[J].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＲａｒｅＭｅTAｌｓ，，，，，2018，，，，，42（7）：698-704.

［3］刘维伟.航空发念头叶片要害制造手艺研究希望[J].航空制造手艺，，，，，2016，，，，，59（21）：50-56.

ＬｉｕＷｅｉｗｅｉ.Ｒｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｏｎｋｅｙｍａｎｕｆａｃｔｕｒｉｎｇｔｅｃｈｎｏｌｏｇｙｏｆａｅｒｏｅｎｇｉｎｅｂｌａｄｅｓ[J].ＡｅｒｏｎａｕｔｉｃａｌＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈｎｏｌｏｇｙ，，，，，2016，，，，，59（21）：50-56.

［4］罗石元.汽轮机TC4钛合金大型重大叶片细密热锻成形基础研究［Ｄ］.武汉：武汉理工大学，，，，，2019.

ＬｕｏＳｈｉｙｕａｎ.ＦｕｎｄａｍｅｎTAｌｒｅｓｅａｒｃｈｏｎｐｒｅｃｉｓｉｏｎｈｏｔｆｏｒｇｉｎｇｏｆｌａｒｇｅｃｏｍｐｌｅｘTC4ｔｉTAｎｉｕｍａｌｌｏｙｔｕｒｂｉｎｅｂｌａｄｅ［Ｄ］.Ｗｕｈａｎ：ＷｕｈａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，，，，，2019.

［5］丁　灿，，，，，汪常亮，，，，，李　峰，，，，，等.固溶-冷速-时效对TC4-ＤＴ合金显微组织和力学性能的影响[J].有数金属质料与工程，，，，，2020，，，，，49（3）：962-967.

ＤｉｎｇＣａｎ，，，，，ＷａｎｇＣｈａｎｇｌｉａｎｇ，，，，，ＬｉＦｅｎｇ，，，，，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆｓｏｌｉｄｓｏｌｕｔｉｏｎ，，，，，ｃｏｏｌｉｎｇｒａｔｅｓａｎｄａｇｉｎｇｔｒｅａｔｍｅｎｔｓｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆTC4-ＤＴａｌｌｏｙ［Ｊ］.ＲａｒｅＭｅTAｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，，，，，2020，，，，，49（3）：962-967.

［6］ＰｅｎｇＸＮ，，，，，ＧｕｏＨＺ，，，，，ＳｈｉＺＦ，，，，，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅｃｈａｒａｃｔｅｒｉｚａｔｉｏｎａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆTC4-ＤＴｔｉTAｎｉｕｍａｌｌｏｙａｆｔｅｒｔｈｅｒｍｏｍｅｃｈａｎｉｃａｌｔｒｅａｔｍｅｎｔ[J].Ｔｒａｎｓａｃｔｉ

ｏｎｓｏｆＮｏｎｆｅｒｒｏｕｓＭｅTAｌｓＳｏｃｉｅｔｙｏｆＣｈｉｎａ，，，，，2014，，，，，24（3）：682-689.

［7］郭　伟，，，，，董丽虹，，，，，陈海生，，，，，等.热处置惩罚对涡轮叶片榫头外貌剩余应力的影响[J].金属热处置惩罚，，，，，2017，，，，，42（1）：175-178.

ＧｕｏＷｅｉ，，，，，ＤｏｎｇＬｉｈｏｎｇ，，，，，ＣｈｅｎＨａｉｓｈｅｎｇ，，，，，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｈｅａｔｔｒｅａｔｍｅｎｔｏｎｓｕｒｆａｃｅｒｅｓｉｄｕａｌｓｔｒｅｓｓｏｆｔｕｒｂｉｎｅｂｌａｄｅｔｅｎｏｎ[J].ＨｅａｔＴｒｅａｔｍｅｎｔｏｆＭｅTAｌｓ，，，，，2017，，，，，42（1）：175-178.

［8］卢　政，，，，，袁武华，，，，，齐占福，，，，，等.TA15钛合金锻件热处置惩罚历程剩余应力演变研究[J].热加工工艺，，，，，2019，，，，，48（10）：227-230.

ＬｕＺｈｅｎｇ，，，，，ＹｕａｎＷｕｈｕａ，，，，，ＱｉＺｈａｎｆｕ，，，，，ｅｔａｌ.ＳｔｕｄｙｏｎｒｅｓｉｄｕａｌｓｔｒｅｓｓｅｖｏｌｕｔｉｏｎｏｆTA15ｔｉTAｎｉｕｍａｌｌｏｙｆｏｒｇｉｎｇｄｕｒｉｎｇｈｅａｔｔｒｅａｔｍｅｎｔ[J].ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌｏｇｙ，，，，，2019，，，，，48（10）：227-230.

［9］王晓晨，，，，，郭鸿镇，，，，，王　涛，，，，，等.热处置惩罚对β相区形变热处置惩罚TC21钛合金锻件组织性能的影响[J].航空质料学报，，，，，2012，，，，，32（1）：1-5.

ＷａｎｇＸｉａｏｃｈｅｎ，，，，，ＧｕｏＨｏｎｇｚｈｅｎ，，，，，ＷａｎｇTAｏ，，，，，ｅｔａｌ.ＥｆｆｅｃｔｏｆｈｅａｔｔｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｅｎｓｉｌｅｐｒｏｐｅｒｔｉｅｓｏｆTC21ｔｉTAｎｉｕｍａｌｌｏｙａｆｔｅｒｔｈｅｒｍｏ-ｍｅｃｈａｎｉｃａｌｐｒｏｃｅｓｓｉｎｇｉｎβｆｉｅｌｄ[J].ＪｏｕｒｎａｌｏｆＡｅｒｏｎａｕｔｉｃａｌＭａｔｅｒｉａｌｓ，，，，，2012，，，，，32（1）：1-5.

［10］ＤｅｎｇＲ，，，，，ＹａｎｇＧ，，，，，ＭａｏＸ，，，，，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆｆｏｒｇｉｎｇｐｒｏｃｅｓｓａｎｄｆｏｌｌｏｗｉｎｇｈｅａｔｔｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆTC11ｔｉTAｎｉｕｍａｌｌｏｙ[J].ＭａｔｅｒｉａｌｓｆｏｒＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，，，，，2011，，，，，35（11）：58-61，，，，，77.

［11］毛江虹，，，，，杨晓康，，，，，罗斌莉，，，，，等.热处置惩罚温度对TC4ＥＬＩ合金组织与性能的影响[J].金属热处置惩罚，，，，，2020，，，，，45（2）：166-174.

ＭａｏＪｉａｎｇｈｏｎｇ，，，，，ＹａｎｇＸｉａｏｋａｎｇ，，，，，ＬｕｏＢｉｎｌｉ，，，，，ｅｔａｌ.ＥｆｆｅｃｔｏｆｈｅａｔｔｒｅａｔｍｅｎｔｔｅｍｐｅｒａｔｕｒｅｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆTC4ＥＬＩａｌｌｏｙ[J].ＨｅａｔＴｒｅａｔｍｅｎｔｏｆＭｅTAｌｓ，，，，，2020，，，，，45（2）：166-174.

［12］王双礼，，，，，张　起，，，，，乔恩利，，，，，等.退火温度对TC4钛合金显微组织和力学性能的影响[J].热处置惩罚，，，，，2023，，，，，38（1）：33-36.

ＷａｎｇＳｈｕａｎｇｌｉ，，，，，ＺｈａｎｇＱｉ，，，，，ＱｉａｏＥｎｌｉ，，，，，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆａｎｎｅａｌｉｎｇｔｅｍｐｅｒａｔｕｒｅｓｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆTC4ｔｉTAｎｉｕｍａｌｌｏｙ[J].ＨｅａｔＴｒｅａｔｍｅｎｔ，，，，，2023，，，，，38（1）：33-36.

［13］ＺｈｏｕＤ，，，，，ＧａｏＨ，，，，，ＧｕｏＹ，，，，，ｅｔａｌ.Ｈｉｇｈ-ｔｅｍｐｅｒａｔｕｒｅｄｅｆｏｒｍａｔｉｏｎｂｅｈａｖｉｏｒａｎｄｍｉｃｒｏｓｔｒｕｃｔｕｒａｌｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆＴｉ-35421ｔｉTAｎｉｕｍａｌｌｏｙ[J].Ｍａｔｅｒｉａｌｓ，，，，，2020，，，，，13（16）：3623.

［14］郭　凯，，，，，何忝锜，，，，，和　蓉.TC4钛合金热处置惩罚工艺的研究现状及希望[J].天下有色金属，，，，，2021，，，，，28（7）：16-17.

ＧｕｏＫａｉ，，，，，ＨｅＴｉａｎｑｉ，，，，，ＨｅＲｏｎｇ.ＲｅｓｅａｒｃｈｓTAｔｕｓａｎｄｐｒｏｇｒｅｓｓｏｆｈｅａｔｔｒｅａｔｍｅｎｔｐｒｏｃｅｓｓｏｆTC4ｔｉTAｎｉｕｍａｌｌｏｙ[J].ＷｏｒｌｄＮｏｎｆｅｒｒｏｕｓＭｅTAｌｓ，，，，，2021，，，，，28（7）：16-17.

［15］ＹａｎｇＳ，，，，，ＬｉＨ，，，，，ＬｕｏＪ，，，，，ｅｔａｌ.Ｐｒｅｄｉｃｔｉｏｎｍｏｄｅｌｆｏｒｆｌｏｗｓｔｒｅｓｓｄｕｒｉｎｇｉｓｏｔｈｅｒｍａｌｃｏｍｐｒｅｓｓｉｏｎｉｎα＋βｐｈａｓｅｆｉｅｌｄｏｆTC4ａｌｌｏｙ[J].ＲａｒｅＭｅTAｌｓ，，，，，2018，，，，，37（5）：369-375.

［16］郑　超.微观组织对Ｔｉ-6Ａｌ-4Ｖ钛合金动态力学性能和抗弹性能影响纪律的研究［Ｄ］.北京：北京理工大学，，，，，2016.

ＺｈｅｎｇＣｈａｏ.ＥｆｆｅｃｔｏｆｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｎｄｙｎａｍｉｃｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓａｎｄｅｌａｓｔｉｃｐｒｏｐｅｒｔｉｅｓｏｆＴｉ-6Ａｌ-4ＶｔｉTAｎｉｕｍａｌｌｏｙ［Ｄ］.ＢｅｉｊｉｎｇＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，，，，，2016.

［17］夏麒帆，，，，，梁益龙，，，，，杨春林，，，，，等.TC4钛合金拉伸变形行为的研究[J].有数金属，，，，，2019，，，，，43（7）：765-773.

ＸｉａＱｉｆａｎ，，，，，ＬｉａｎｇＹｉｌｏｎｇ，，，，，ＹａｎｇＣｈｕｎｌｉｎ，，，，，ｅｔａｌ.ＴｅｎｓｉｌｅｄｅｆｏｒｍａｔｉｏｎｂｅｈａｖｉｏｒｏｆTC4ｔｉTAｎｉｕｍａｌｌｏｙ[J].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＲａｒｅＭｅTAｌｓ，，，，，2019，，，，，43（7）：765-773.

相关链接
