小序

钛合金质料是20世纪50年月生长起来的一种主要的结构金属，，，，，因其具有强度高、耐蚀性好、耐热性高等 优点而被普遍用于各个领域。。。。。。。。钛合金不但是航天航空工业中不可缺氨赡主要结构质料，，，，，其在民用领域也获得 了普遍的应用。。。。。。。。在船舶行业中，，，，，钛合金主要用于耐压客体、螺旋桨、浆轴、种种管讨论、冷却器、冷凝器、 发念头部件、升降装置及发射装置等。。。。。。。。在医疗行业，，，，，钛合金被以为是很好的医用金属质料，，，，，常被用作植入人 体的金属植入物等[1]。。。。。。。。许多国家都意识到钛合金质料的主要性，，，，，并相继对其举行研究开发，，，，，获得了很好的 现实应用。。。。。。。。虽然钛合金具有强度高、密度小、机械性能好、韧性和抗蚀性能很好等优点，，，，，但因其加工本钱高 ，，，，，使得其在行业中的生长受到制约。。。。。。。。造成加工本钱高的因素有两个方面:一方面钛合金切削时摩擦力大、温 度高、刀具磨损严重，，，，，需接纳高性能刀具，，，，，因而大幅提高了其制造用度；；；；；；；；另一方面切削钛合金的速率比切削 钢的速率低50％以上。。。。。。。。而典范钛合金的切除率仅为通俗钢件的25％左右，，，，，故加工钛合金零件所破费的时间大 约是钢件加工的4倍，，，，，极大地降低了生产效率，，，，，提高了生产本钱[2－6]。。。。。。。。但钛合金难于切削加工不但仅在于 其硬度，，，，，要害在于其自己化学、物理、力学性能综相助用对切削加工性能的影响。。。。。。。。

通常情形下，，，，，高精度的销轴加工要领主要是先车削留0.1mm左右余量，，，，，再举行磨削。。。。。。。。由于钛合金自身的 特征，，，，，在磨削历程中，，，，，零件外貌不但容易爆发硬化，，，，，并且陪同着温度的升高，，，，，零件外貌环筢泛起裂纹，，，，，从而 影响外貌质量。。。。。。。。为相识决这一问题，，，，，接纳以车代磨的加工要领，，，，，通过粗车、半精车、精车直接车至图纸尺寸 要求，，，，，且使用YG系列刀具质料。。。。。。。。此要领虽然能使加工质量相对知足零件要求所需，，，，，但也保存着诸多缺乏，，，，， 如:刀具使用寿命较短；；；；；；；；刀具抗攻击力较差；；；；；；；；加工效率较低等。。。。。。。。

笔者以TC4钛合金轴?20棒料为例，，，，，使用高钴高速钢(W2Mo9Cr4VCo8)刃磨刀具，，，，，经由多次试验，，，，， 通过合理选择刀具参数、切削参数、切削液等一系列详细步伐，，，，，解决了钛合金在车削中历程中的手艺性难题 ，，，，，相比YG系列刀具质料而言，，，，，该刀具具有一定的优势，，，，，不但包管了零件加工质量，，，，，还提高了生产效率，，，，，降 低了生产本钱。。。。。。。。

1、质料剖析

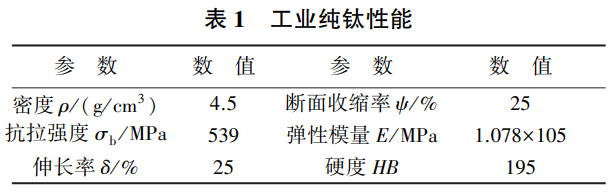

钛是一种新型有数金属，，，，，其性能与杂质含量有关，，，，，主要杂质包括碳、氮、氢、氧等。。。。。。。。最纯的钛就是碘化 钛，，，，，其杂质含量不凌驾0.1％，，，，，目今工业所用纯钛，，，，，其纯度为99.5％，，，，，性能如表1所列。。。。。。。。纯钛的特征为重量轻 ，，，，，强度、硬度高，，，，，具有金属光泽。。。。。。。。

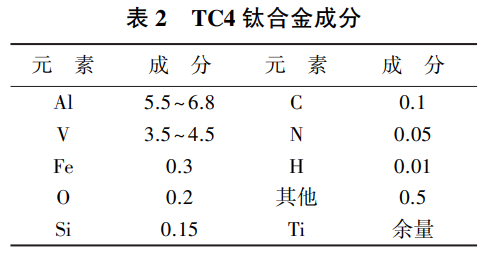

TC4钛合金是一种银白色的双相合金，，，，，其因素如表2所列。。。。。。。。它综合性能和组织稳固性能较好，，，，，并具有优异 的韧性、塑性和抗高温变形能力。。。。。。。。通过热处置惩罚可进一步提升其综合性能，，，，，热处置惩罚后其强度可提高50％~100％ ，，，，，能在500℃左右继续坚持优异的机械性能，，，，，也能在-196℃~-253℃低温下仍有较好的延伸性和韧性。。。。。。。。

2、刀具质料及几何角度的选择及试验

2.1刀具质料的选择

钛合金散热性差，，，，，车削容易爆发局部高温，，，，，高温对车刀刀尖具有软化效应，，，，，从而加剧刀尖磨损，，，，，使主切 削力瞬时增添，，，，，爆发抗力，，，，，进而导致刀尖崩碎。。。。。。。。因此，，，，，在刀具选择上要优先思量导热性能较好的质料，，，，，导热 性好的质料散热快，，，，，可阻止车削历程中因局部温度迅速升高而造成刀具强烈磨损，，，，，从而降低刀具切削性能并 缩短刀具使用寿命。。。。。。。。试验批注，，，，，在抗攻击方面，，，，，高速钢优于硬质合金，，，，，但高速钢红硬性、耐磨性不如硬质合 金。。。。。。。。钛合金在高温时化学活性大，，，，，易与空气中的氧和氮爆发化学反应，，，，，爆发硬脆化合物，，，，，使得局部硬度迅速 提高至ＨＲＣ60以上，，，，，加速刀具磨损。。。。。。。。因此接纳高速钢车刀车削钛合金时必需在低温低速下举行。。。。。。。。钛与硬质 合金ＹＴ、ＹＷ中的元素易亲和，，，，，亲和征象会加速刀具磨损，，，，，使过渡外貌迅速硬化，，，，，并最终导致崩刃，，，，，无法 继续切削。。。。。。。。金刚石、陶瓷、立方氮化硼的刀具虽然也可以对钛合金举行加工，，，，，但其工艺性能相比高速钢较差 ，，，，，且加工本钱较高。。。。。。。。综上试验剖析，，，，，最终实验选择了高速钢，，，，，该质料中无钛元素，，，，，并具有综合性能较好且成 本较低的特点。。。。。。。。

2.2刀具质料及几何角度的选择

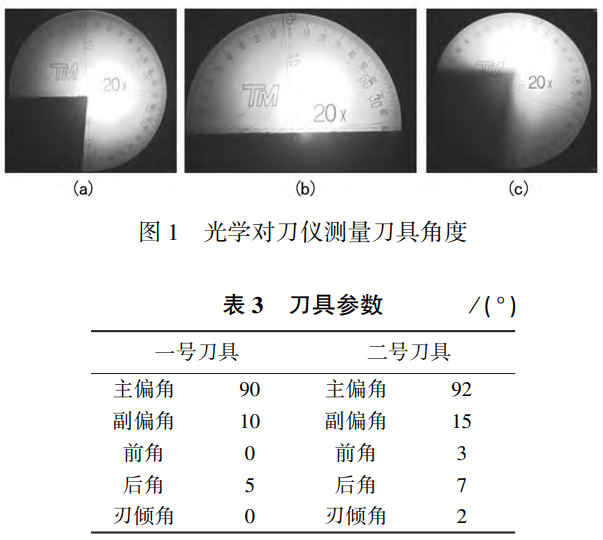

由于钛合金对刀具质料的化学亲和性强，，，，，在切削温度高和单位面积上切削力大的条件下，，，，，刀具很容易产 生粘结磨损[6-8]。。。。。。。。因此在刀具刃磨竣事后，，，，，可接纳油石打磨，，，，，以便提高刀具外貌光洁度，，，，，有用降低粘结现 象的爆发；；；；；；；；或接纳高硬度砂轮刃磨刀具(如金刚石)，，，，，也可直接提高刀具刃磨质量。。。。。。。。刀具几何角度选择的准确 与否，，，，，直接影响零件加工质量和刀具的使用寿命。。。。。。。。通过多次车削试验和数据剖析，，，，，确定了最优刀具参数，，，，，经 过光学对刀仪(见图1)测得刀具参数如表3所列，，，，，其参数转变不得凌驾±1°。。。。。。。。以表3参数为依据，，，，，随着刀具角 度逐渐减小，，，，，主切削力会逐渐增大，，，，，这容易引起工件变形；；；；；；；；而当刀具角度逐渐增大时，，，，，刀具强度会随角度增 大而减小，，，，，此时车削时容易爆发震惊，，，，，且刀尖磨损速率也会加速。。。。。。。。

3、切削用量及切削液的选择及试验

3.1切削用量的选择

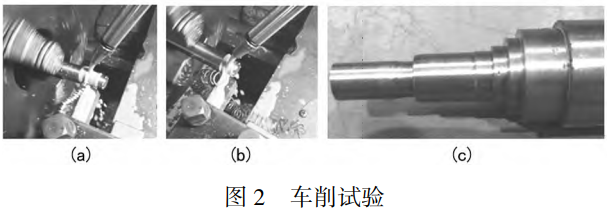

车削钛合金就是对钛合金举行粗精车，，，，，在去除大宗加工余量的同时，，，，，还需包管其加工精度。。。。。。。。切削参数的 合理选择影响着零件的加工精度及生产效率，，，，，并直接决议着生产本钱的崎岖。。。。。。。。因此，，，，，在粗精车时，，，，，首先思量 的是怎样提高刀具使用寿命。。。。。。。。影响刀具使用寿命的因素，，，，，除刀具质料、工件质料、刀具参数外，，，，，最主要的因 素就是切削用量。。。。。。。。车削试验如图2所示。。。。。。。。

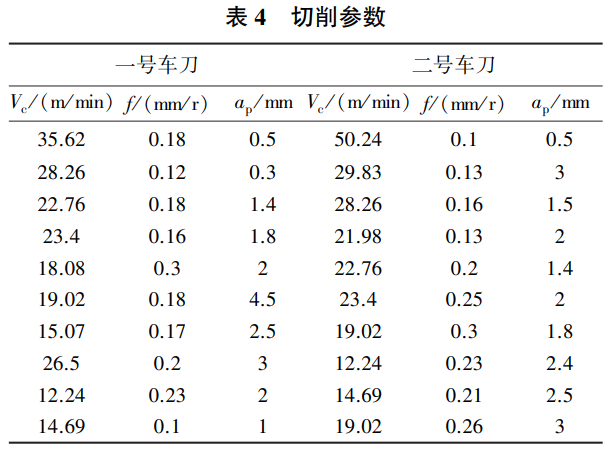

实验批注，，，，，刀具的磨损主要取决于切削温度，，，，，而影响切削温度的主要因素是切削速率和背吃刀量，，，，，进给 量次之。。。。。。。。切削参数如表4所列。。。。。。。。实验批注，，，，，一号刀具的车削性能优于二号刀具，，，，，因此在粗车时，，，，，建议使用一 号刀具参数。。。。。。。。其低速车削时，，，，，在大宗浇注冷却液的情形下，，，，，通过增大背吃刀量或进给量，，，，，不但提高了生产效 率，，，，，还不会影响刀具使用寿命。。。。。。。。文章以a_p＝4.5ｍｍ、V_c＝19.02r/min、ｆ＝0.18mm/r举行了整体零件的 粗加工，，，，，效果发明一号刀具无任何磨损征象爆发，，，，，显着优于二号刀具。。。。。。。。但二号刀具在车削速率较高时，，，，，尤其 是背吃刀量较大时优势显着。。。。。。。。

相同的情形下，，，，，二号刀具的外貌加工质量显着优于一号刀具。。。。。。。。综合效果剖析得出，，，，，一号刀具适合TC4钛 合金的粗加工，，，，，二号刀具适用于精车，，，，，其切削参数a_ｐ＝0.5mm、V_c＝50.24m/min、ｆ＝0.1mm/r。。。。。。。。

3.2切削液的选择

实验批注，，，，，相比干式和凉风切削，，，，，油雾冷却条件下的切屑毛边高度和间距显著减小，，，，，毛边频率提高。。。。。。。。

这批注，，，，，随着冷却润滑条件的改善，，，，，刀具与工件挤压水平逐渐降低，，，，，切屑的侧向塑性流动减小，，，，，毛边现 象趋于削弱[9]。。。。。。。。接纳干式切削时，，，，，若切削温度在200~500℃之间，，，，，虽然质料化学性能相对较量稳固，，，，，但对作 为高速钢质料的刀具会爆发一定的磨损。。。。。。。。因此，，，，，该切削模式接纳该刀具质料切削时，，，，，温度控制在200℃以下 ，，，，，可作为精加工的一个选择。。。。。。。。但当切削温度凌驾500℃时，，，，，刀具质料很容易吸收空气中的氧和氮形成硬而脆 的外皮，，，，，加速刀具磨损，，，，，甚至使刀具损失切削能力；；；；；；；；若接纳水基切削液举行车削，，，，，可有用降低切削温度，，，，，但 此方法加工的外貌质量较差，，，，，铁销容易粘附在机床导轨上，，，，，对机床精度造成破损；；；；；；；；接纳风冷作为切削冷却虽 然可有用控制切削温度的升高，，，，，但其缺乏润滑，，，，，因而在车削历程中，，，，，容易爆发毛边，，，，，导致铁销流速变慢，，，，，直 接影响零件外貌质量。。。。。。。。综上所述，，，，，此次试验选择了油冷却，，，，，油冷却可解决以上保存的共性问题，，，，，提高了外貌 质量，，，，，有用提高刀具使用寿命。。。。。。。。值得注重的是切削速率、进给速率不可过高，，，，，不然也会爆发因零件外貌温度 过高而形成的外貌烧伤征象。。。。。。。。

4、保存的问题息争决步伐

4.1主要保存问题

车削钛合金主要保存以下问题:①钛合金化学性能较活跃，，，，，容易在车削历程中爆发外貌硬化；；；；；；；；②车削钛合金时，，，，，刀具容易磨损；；；；；；；；③车削历程中容易爆发塑性变形，，，，，从而影响加工精度；；；；；；；；④加工效率相比钢件而言较低。。。。。。。。

4.2解决步伐

经由多次车削试验批注，，，，，车削钛合金时，，，，，刀具磨损主要集中在后刀面，，，，，但有时在前刀面也容易形成磨损 。。。。。。。。爆发这种征象的缘故原由有两种:一是切削参数安排不对理；；；；；；；；二是刀具参数选择不对理。。。。。。。。由于钛合金质料自己 具备的特征，，，，，因此在不影响工艺系统刚性的情形下，，，，，尽可能选择较小的主偏角、副偏角、后角、前角、刃倾 角。。。。。。。。

综合试验效果总结的要点如下。。。。。。。。(1)减小刀具参数，，，，，有利于提高加工效率，，，，，提高刀具使用寿命，，，，，适用粗 加工。。。。。。。。(2)镌汰刀具在车削历程中与零件外貌的接触，，，，，有利于降低切削温度，，，，，提高散热能力。。。。。。。。(3)随着刀具参 数的增大，，，，，车刀刀刃、刀尖变得越发尖锐，，，，，使得主切削力减小，，，，，工件变形降低，，，，，同时提高了外貌加工质量，，，，， 适用精加工。。。。。。。。(4)刃磨刀具时，，，，，适当增大断削槽，，，，，可以改变铁销流速及形状，，，，，有助于提高外貌加工质量。。。。。。。。(5) 相比ＹＧ系列刀具质料而言，，，，，高速钢在车削TC4钛合金时。。。。。。。。更具优势。。。。。。。。(6)接纳油冷却时，，，，，不但能有用降低车 削温度，，，，，并且提高了铁销流速，，，，，有助于提高外貌加工质量并镌汰工件变形。。。。。。。。

5、结语

文章以TC4钛合金轴φ20棒料为例睁开研究，，，，，使用高钴高速钢(W2Mo9Cr4VCo8)刃磨刀具，，，，，通过 刀具参数、切削参数、切削液的合理选择对TC4钛合金举行了多次车削实验，，，，，并接纳数据剖析等要领获得了 TC4钛合金质料零件接纳高速钢为质料刀具车削的相关依据，，，，，为钛合金的研究应用提供了一定参考。。。。。。。。

参考文献:

[1]张喜燕，，，，，赵永庆，，，，，白晨光.钛合金及应用[Ｍ].北京:化学工业出书社，，，，，2005.

[2]陈五一，，，，，袁跃峰.钛合金切削加工手艺研究希望[Ｊ].航空制造手艺，，，，，2010(15):26－30.

[3]韩荣第，，，，，于启勋.难加工质料切削加工[Ｍ].北京:机械工业出书社，，，，，1996.

[4]张桂木，，，，，杨玉海，，，，，赵树国，，，，，等.钛合金薄壁件车削加工的研究[Ｊ].机械设计与制造，，，，，2006(1):140 －141.

[5]ＴａｍｉｎＭＮ，，，，，ＳｕｄｉｎＩ，，，，，ＭｏｎＴＴ.Ｔｈｅｒｍａｌ-ｍｅｃｈａｎｉｃａｌｒｅｓｐ ｏｎｓｅｓｏｆＴｉ-6ＡＩ-4Ｖｄｕｒｉｎｇｏｒｔｈｏｇｏｎａｌｃｕｔｔｉｎｇｐｒｏｃｅｓｓ[Ｊ]. ＤｉｆｆｕｓｉｏｎａｎｄＤｅｆｅｃｔＤａｔａＡ，，，，，2008(2７3):6７3-6７8.

[6]ＭｏｌｉｎａｒｉＡ，，，，，ＭｕｓｑｕａｒＣ，，，，，ＳｕｔｔｅｒＧ.Ａｄｉａｂａｔｉｃｓｈｅａｒｂａ ｎｄｉｎｇｉｎｈｉｇｈｓｐｅｅｄｍａｃｈｉｎｉｎｇｏｆＴｉ－6Ａｌ－4Ｖ[Ｊ].Ｉｎｔｅｒｎａｔｉ ｏｎａｌＪｏｕｒｎａｌｏｆＰｌａｓｔｉｃｉ￣ｔｙ，，，，，2002(18):443－459.

[７]杜国臣.硬质合金刀具车削Ti6Al4V钛合金试验研究[Ｊ].组合机床与自动化加工手艺，，，，， 2013(5):36－38.

[8]苏文瑛，，，，，刘玲玲，，，，，夏升旺.钛合金芯轴车削加工工艺的刷新[Ｊ].组合机床与自动化加工手艺，，，，， 2018(1):135－136.

[9]易湘斌，，，，，芮执元，，，，，贺瑗，，，，，等.差别冷却润滑条件下ＴＢ6钛合金高速铣削切屑形态研究[Ｊ].制造 手艺与机床，，，，，2019(７):85－88.

相关链接
