钛基合金因其奇异性能受到了各国学者的普遍关注，，，，，，它具有许多其他储氢合金所不具备的优质特点，，，，，，如易于爆发的反应条件，，，，，，可在常温下举行可逆的储氢，，，，，，储氢量高于大部分合金，，，，，，含量极为富厚等。。。。。。然而，，，，，，钛基储氢合金也保存一些问题，，，，，，成为其研究与生长的要害制约因素。。。。。。例如，，，，，，合金质料的活化难度较大、平台压转变较大，，，，，，且可能保存吸氢粉化的征象，，，，，，这对储氢质料自己造成了不可逆的危险，，，，，，影响了质料的使用寿命，，，，，，严重阻碍了钛基储氢合金的研究与生长，，，，，，使得其进一步深入研究变得难题。。。。。。；；；；；；；谏鲜鑫侍，，，，，，海内一些专家开展了相关的研究，，，，，，袁宝国[1]等人用OM法研究了差别加氢温度、保温时间和加氢压力下TC4合金的加氢行为，，，，，，发明TC4的氢含量会随着热氢温度的增高先上升再降低。。。。。。邬桑[2]等人发明TB6会随着加热温度的提高晶粒转变的纪律。。。。。。江政[3]等人发明TB8合金中的β相会随着置氢量的增大先镌汰再增多。。。。。。段中元[4]发明TA1/Q235复合质料和TA1/TC4复合质料其内部结构会在加氢后爆发形变，，，，，，且其形变历程中陪同着氢化物的天生与剖析，，，，，，时代并无裂纹的泛起，，，，，，证实此两种已有质料举行复合后能有用镌汰粉化征象的泛起。。。。。。Yuan等[5]通过研究发明，，，，，，热氢处置惩罚手艺能提高TC4的室温塑性，，，，，，并剖析了热氢处置惩罚下TC4合金的室温压缩性能纪律及成因。。。。。。实验历程中把热氢处置惩罚机理视为气固反应的一种，，，，，，剖析置氢历程中的热力学性能及相关参数，，，，，，通过对氢压、温度、含氢量之间的关系总结纪律并进一步优化加氢反应。。。。。。Shen等[6]通过比照纯钛和TC4在差别温度转变下的PCT曲线图，，，，，，盘算了置氢历程中的热力学参数。。。。。。Wang等[7]通过视察TC21在差别温度转变下的PCT曲线图，，，，，，盘算了置氢历程中的热力学参数。。。。。。综上研究，，，，，，若能在已有钛合金牌号中发明其新的高性能，，，，，，既对钛合金的研究有了更深一步的希望，，，，，，也可最洪流平节约资源和本钱，，，，，，做到在前人的基础上推陈出新。。。。。。

1、实验

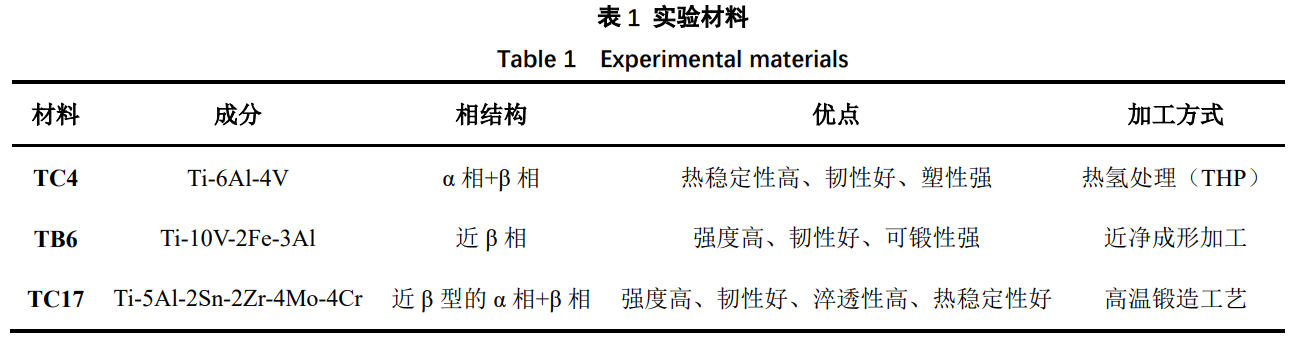

1.1实验质料及装备

本文在储氢剖析上主要对TC4、TB6合金吸氢反应的历程和特点举行研究和剖析，，，，，，再辅以TC17合金加以剖析比照，，，，，，微观形貌剖析则是重点对TC4和TB6两者做比照剖析。。。。。。为包管吸放氢的历程不受过多外界滋扰，，，，，，所用目的件为匀称粒度为74-100μm的球形粉沫，，，，，，纯度均在99.99%。。。。。。本实验所用实验质料如下表1[8-9]。。。。。。

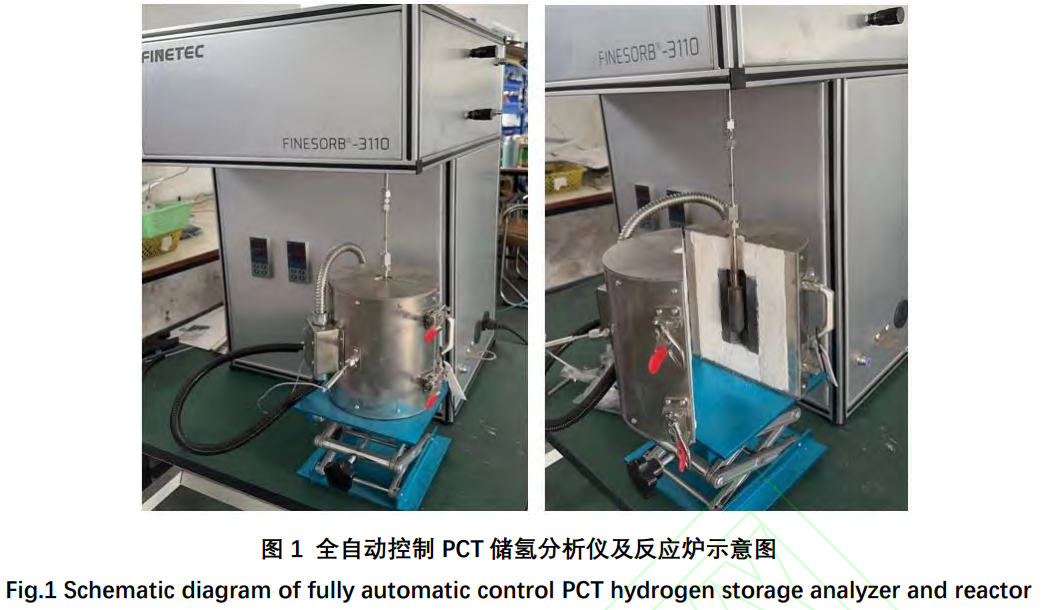

所使用氢处置惩罚实验装备为浙江泛泰仪器有限公司生产的FINESORB-3110储氢剖析仪器，，，，，，如下图1所示。。。。。。使用的X射线衍射剖析装备为德国布鲁克公司生产的D8Advance型X射线衍射仪。。。。。。使用电子显微镜(SEM)的设3备为美国Rimonoscientificcompany生产的veriosG4型电镜扫描仪。。。。。。

1.2实验要领及参数

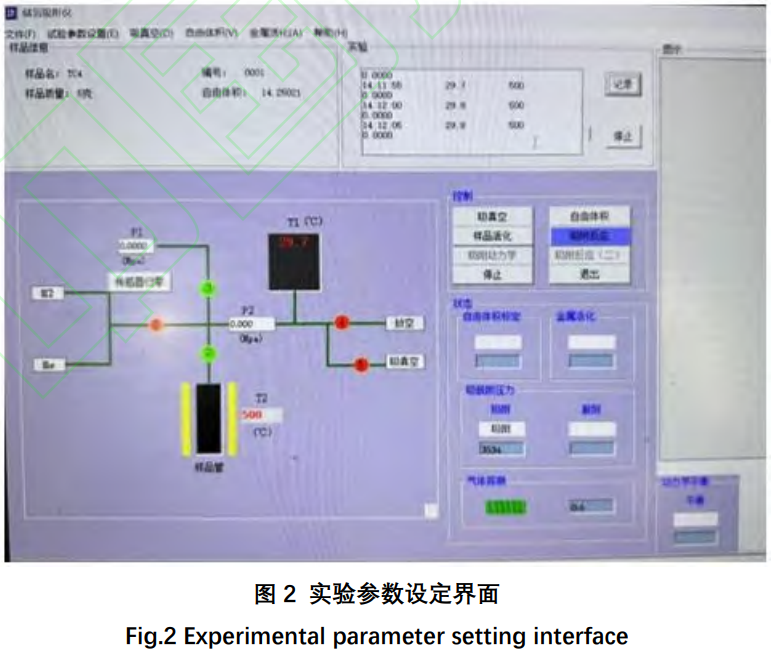

氢处置惩罚实验在500℃、550℃和600℃三个差别的氢处置惩罚温度下划分举行，，，，，，且每组实验在对应温度情形中从0.1MPa到1.0MPa动态加压以举行调理。。。。。。实验时先将处置惩罚好的钛合金试样安排于管式炉炉管中并将炉管抽真空至0.002Mpa，，，，，，在平台设置好活化参数，，，，，，即温度450℃，，，，，，循环放氢2次，，，，，，单次50分钟，，，，，，氢压为4MPa，，，，，，样品仓内置有压力传感器用以监控氢压转变。。。。。。氢含量可通过仓内压力与密度盘算吸氢量，，，，，，质量则用天平秤称量获得。。。。。。

2、钛基储氢合金质料的储氢性能研究

氢处置惩罚是研究钛基储氢合金热氢处置惩罚手艺中极为主要的一环，，，，，，即为用氢气来改善目的质料特征的处置惩罚方法，，，，，，用到最多的手艺为热氢处置惩罚手艺，，，，，，即热氢加工（THP），，，，，，随着此项手艺的应用愈来被公共所接受，，，，，，热氢加工在钛和钛合金的改性上获得越来越多的关注，，，，，，被普遍研究与应用。。。。。。其主要是通过氢来作为钛合金中的暂时合金元素，，，，，，氢加入后，，，，，，合金原本的微观组织得以改变，，，，，，相关力学性能也获得一定水平的提高[10-14]。。。。。。除了对力学性能有所提高外，，，，，，对其室温下塑性也有所提高，，，，，，同时也能降低钛合金在热锻时的流动应力，，，，，，并增强其超塑性成型行为[15-18]。。。。。。因此，，，，，，通过对其储氢性能测试研究PCT曲线图的纪律极为主要，，，，，，利便能更好地熟悉到合金的氢处置惩罚工艺和储氢性能，，，，，，并应用热氢处置惩罚手艺对其他力学性能加以改善。。。。。。

2.1TC4、TB6、TC17的储氢性能剖析

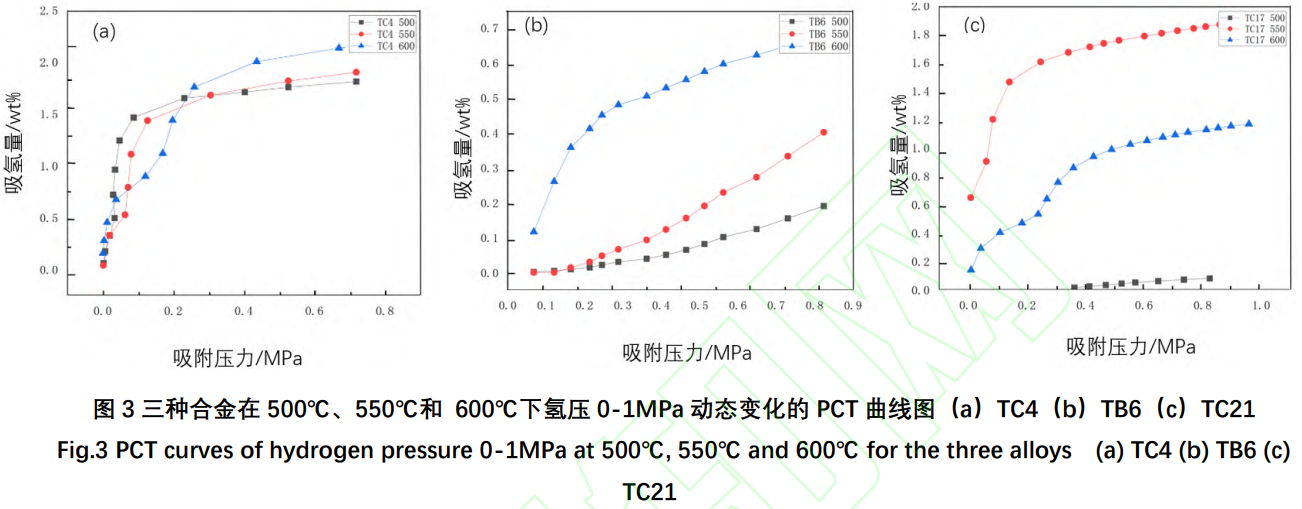

下图3为TC4、TB6、TC17三种储氢合金划分在500℃、550℃和600℃下举行吸氢实验的PCT曲线图，，，，，，可直接视察到实验炉管中样品吸氢量和压力转变之间的关系。。。。。。

由图3（a）可看出三种温度下TC4吸氢曲线的纪律大致相同，，，，，，均随着压强的逐步升高，，，，，，氢气吸附量的提升是一个从快速再缓慢的一个历程，，，，，，直至抵达平台压平衡，，，，，，不再举行吸附，，，，，，转变的拐点随着温度提升略有滞后，，，，，，这与储氢量的提升有关，，，，，，一律质量的储氢金属颗粒；；；；；；；崴孀盼露鹊奶岣咦畲笪饬恳苍谔嵘。。。。。。反应初始阶段，，，，，，吸氢速率大致相同，，，，，，没有很大差别。。。。。。由图3（b）可看出三种温度下TB6的吸氢量也是随着吸附压力的增大而提升，，，，，，且随着温度提升，，，，，，吸附量有较大差别，，，，，，600℃时吸氢量的提升速率远高于500℃和550℃，，，，，，同时也先一步抵达平衡压。。。。。。在500℃和550℃时，，，，，，吸氢纪律均为缓慢-快速-缓慢的历程，，，，，，但600℃由于温度更易于反应举行，，，，，，反应很快爆发，，，，，，较短时间就能有较大吸氢量，，，，，，但最大吸氢量显着不如TC4高约为二分之一。。。。。。由图3（c）可看出500℃时TC17反应举行极为缓慢，，，，，，险些并没有很大的吸氢量转变，，，，，，而550℃和600℃转变较显着，，，，，，且550℃的吸氢量要高于600℃时，，，，，，平衡压也先一步抵达，，，，，，可证实TC17在550℃的吸氢效果要高于600℃。。。。。。

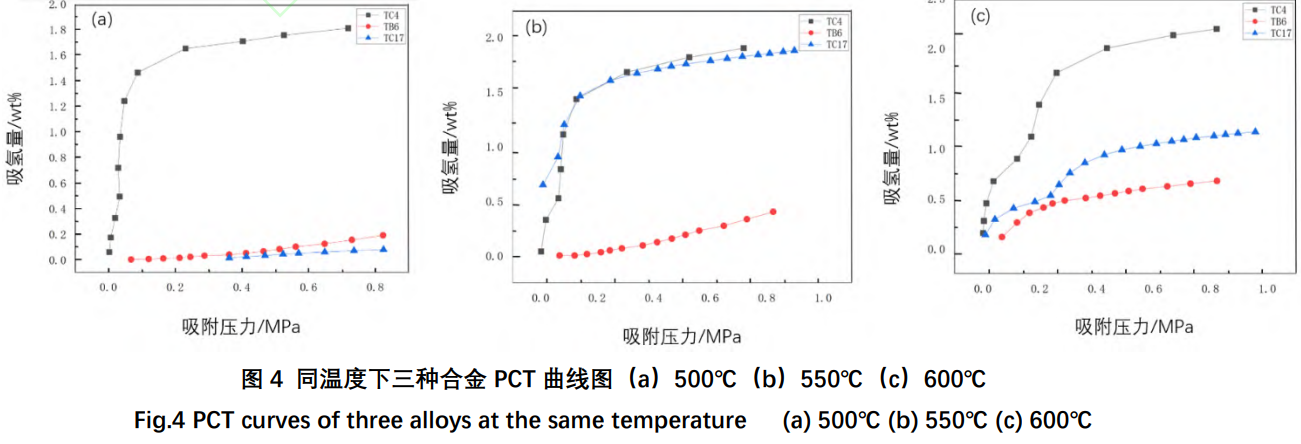

图4为同种温度下将三种合金PCT曲线图放在一起举行较量的曲线图，，，，，，能更直观地看出在差别温度下5三种储氢合金的吸氢反应比照情形，，，，，，在500℃平台温度下，，，，，，同吸氢压力时的吸氢量TC4＞TB6＞TC17，，，，，，且TC4能与另外两种合金拉开较大差别，，，，，，TB6和TC17储氢合金的储氢量确无显着差别，，，，，，此时TC4已抵达吸氢的动态平衡，，，，，，证实在500℃时TC4的吸氢效果要好于TB6和TC17；；；；；；；；在550℃时TC4与TC17率先抵达平台压，，，，，，吸氢量TC4＞TC17＞TB6，，，，，，但TC4与TC17并未有较大差别，，，，，，证实此温度下，，，，，，TC4和TC17的储氢效果大致相同；；；；；；；；而在600℃时，，，，，，三者均可达致吸氢的动态平衡，，，，，，虽是TC4＞TC17＞TB6，，，，，，三者能拉开差别，，，，，，TC4的最大吸氢量约为TC17的一倍，，，，，，TC17的最大吸氢量约为TB6的一倍，，，，，，证实在600℃时储氢效果TC4最好，，，，，，TC17次之，，，，，，TB6最差。。。。。。

2.2TC4、TB6、TC17的吸氢动力学性能剖析

氢处置惩罚历程中储氢合金的吸氢历程一样平常可以分为三个阶段：孕育期、第一吸氢阶段和第二吸氢阶段[19]。。。。。。氢气与钛合金接触之始会由于外貌保存的金属氧化物导致氢气无法连忙进入到合金中，，，，，，即爆发钝化，，，，，，随着反应举行，，，，，，氧化膜会逐渐剖析，，，，，，钛合金最先吸氢。。。。。。将吸氢数据带入式（1）可获得差别钛合金在差别温度下的吸氢反应分数，，，，，，并绘制出下图5。。。。。。

上式中，，，，，，f代表吸氢历程中的反应分数；；；；；；；；n代表反应级数，，，，，，用于体现在此历程中，，，，，，是否抵达了形核变形的量级要求；；；；；；；；k指反应速率。。。。。。

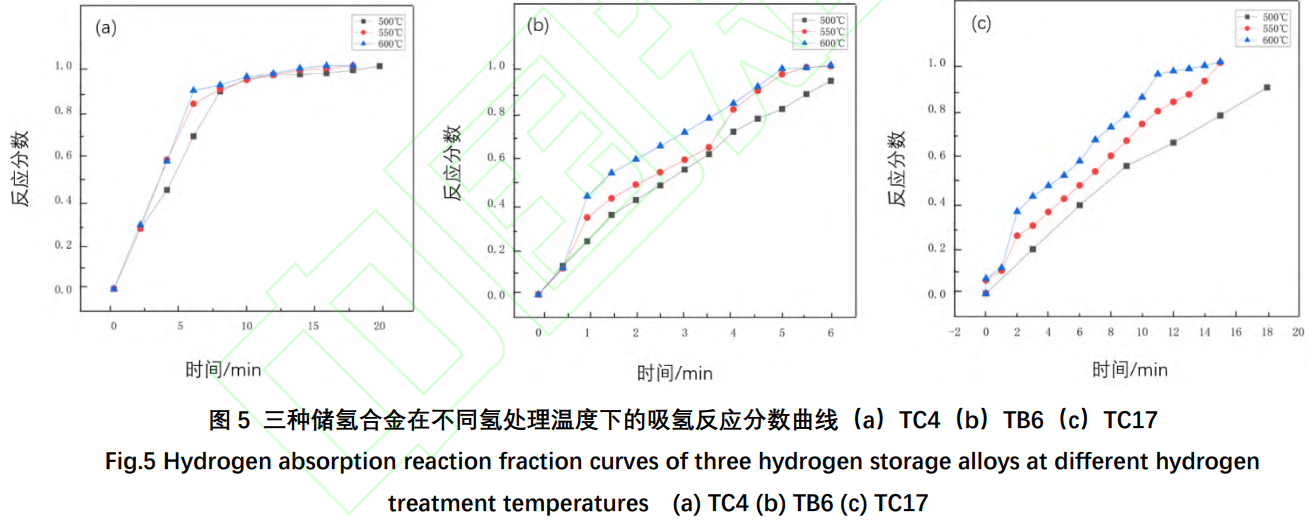

从图5可以看出，，，，，，由于预先举行了循环放氢的预处置惩罚，，，，，，在反应举行初始，，，，，，合金便有氢气的摄入，，，，，，还可看出，，，，，，TC4和TB6在很快时间便能抵达反应最大值，，，，，，但两者的曲线历程却有所差别，，，，，，TC4反应分数转变曲线是先快速上升，，，，，，再缓慢升至最高点，，，，，，三种温度的曲线走势纪律大致相同，，，，，，温度越升高，，，，，，愈早平衡。。。。。。TB6则是较为匀速的提升至平衡，，，，，，而TC17达平衡所需时间会更长，，，，，，纪律与TB6大致相同。。。。。。纵观图5，，，，，，随着温度的提升，，，，，，TC4并无较大差别，，，，，，,能看出温度提高后，，，，，，反应更快，，，，，，TB6和TC17这一情形区别显着，，，，，，其中TC17需要较长时间才华完成此历程。。。。。。别的，，，，，，TC4随着反应举行，，，，，，吸氢速率缓慢下降，，，，，，吸氢量逐渐趋近于饱和，，，，，，直至反应竣事，，，，，，而另两者均是以一个近乎等量的增添速坦率至竣事。。。。。。

上式中，，，，，，p0指实验前，，，，，，质料所处情形下的起始压力；；；；；；；；pt代表随着时间转变时，，，，，，在任一时刻t的氢压；；；；；；；；pf指完成整个反应后，，，，，，抵达动态平衡时的系统压力，，，，，，kα体现钛合金吸氢反应的反应速率常数。。。。。。

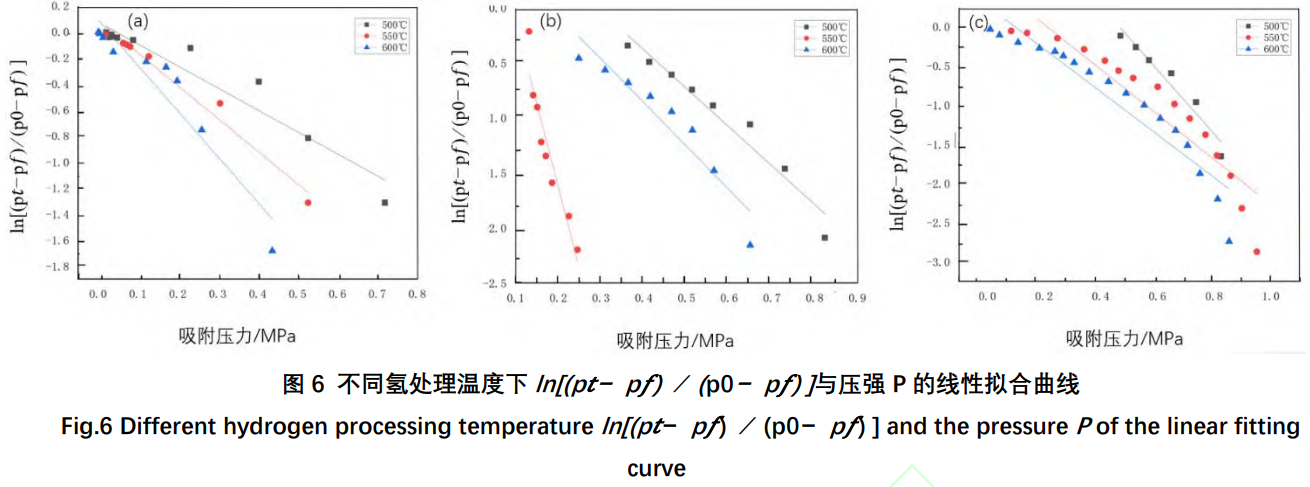

由图6可知，，，，，，TC4、TB6能较好地举行拟合，，，，，，这说明保存着优异的线性关系，，，，，，合金的吸氢速率随着氢处置惩罚温度的升高而加速，，，，，，而TC17线性拟合差一些，，，，，，思量到TC17会随着氢含量的增多而使得α相逐渐变少，，，，，，β相继续增多，，，，，，随着反应举行，，，，，，α/β相界已经很难区分，，，，，，而α相是密排六方结构，，，，，，是低温稳固相，，，，，，β相是体心立方结构，，，，，，是高温稳固相。。。。。。β相会提供更多的空位给氢所占有，，，，，，以是β相的增多令更多氢涌入，，，，，，造成了此征象的爆发。。。。。。β相更多的TB6在同氢压下，，，，，，其斜率就大于另两者，，，，，，而TC17在高温下趋于稳固，，，，，，更高温度的曲线其拟合性更差，，，，，，也是由于此缘故原由而爆发[20]。。。。。。

2.3TC4、TB6、TC17的吸氢热力学性能剖析

下表2所示为在500℃、550℃以及600℃三种温度下氢处置惩罚后达至吸氢平衡时各合金中的氢含量，，，，，，单位为wt%，，，，，，可以更直观地较量三种钛合金在差别温度下吸氢量的巨细关系，，，，，，以及同种钛合金随温度变增高最大储氢量的转变。。。。。。

合金在500℃时的活性较低，，，，，，且虽在实验前对各试样举行了循环放氢的预处置惩罚，，，，，，但实验质料为粉末，，，，，，难以阻止可能会泛起部分活化不彻底的情形，，，，，，试样外貌依旧保存一定量的氧化膜，，，，，，高温时才会彻底地剖析消逝，，，，，，因此在温度较低时，，，，，，合金的吸氢效果并不如高温下的效果[21]。。。。。。别的，，，，，，钛与氢反应天生氢化物的反应是可逆的，，，，，，反应历程随着温度转变革态转变，，，，，，在500℃-600℃之间，，，，，，TB6和TC17保存一个较相宜的温度使反应抵达动态平衡，，，，，，且此时吸氢量最大，，，，，，凌驾这个温度时反而倒运于反应举行，，，，，，使用真空退火的要领除去钛合金中多余的氢[22]，，，，，，正是使用了钛氢反应为可逆反应这一特征，，，，，，钛氢系统中氢引入与倾轧的特点使氢可以作为暂时合金元素使用，，，，，，这也是热氢处置惩罚手艺的基础。。。。。。

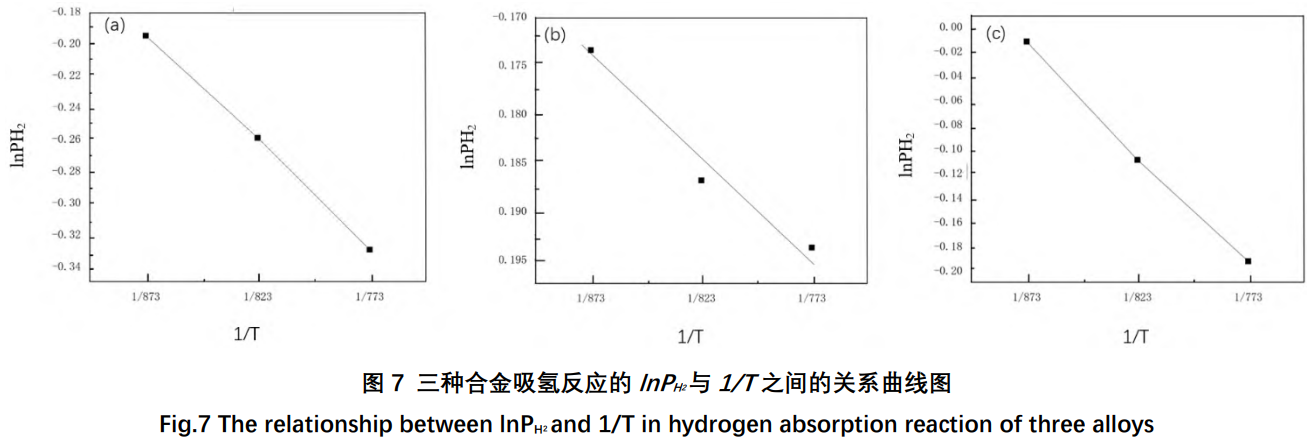

上式中，，，，，，ΔH指系统内氢化物的焓变量；；；；；；；；ΔS指系统内氢化物的熵变量；；；；；；；；R指气体常数目；；；；；；；；PH2为系统内当氢气抵达压力平衡时的值；；；；；；；；T指系统内温度值。。。。。。团结公式（3），，，，，，可以获得吸氢反应速率常数的自然对数值lnPH2与氢处置惩罚温度的倒数1/T之间的关系。。。。。。从图7可以看出，，，，，，lnPH2与反应情形所处温度T之间保存着优异的线性关系。。。。。。

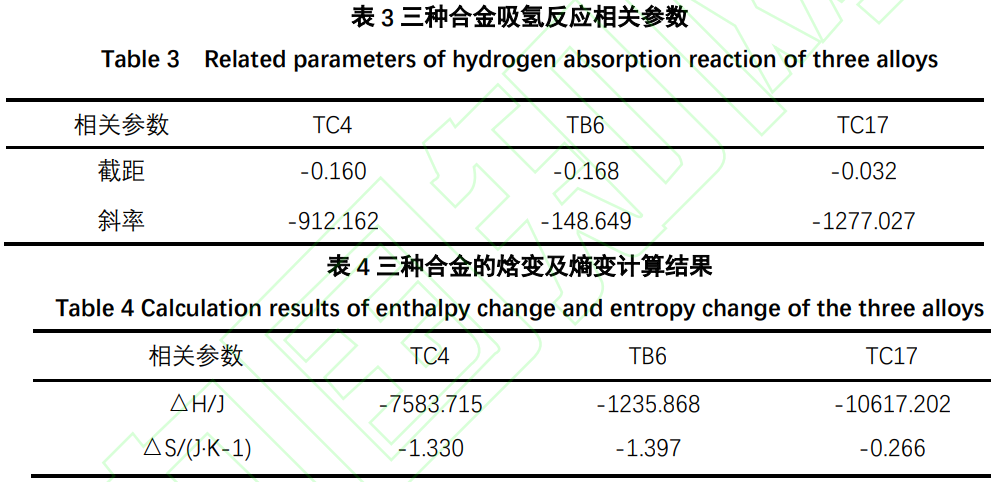

凭证图7及PCT储氢的相关数据，，，，，，可获得对应参数，，，，，，使用式（3）可求三种合金吸氢反应的焓变及熵变的值，，，，，，相关参数如下表3。。。。。。截距为-△S/R，，，，，，斜率为△H/R，，，，，，R为摩尔气体常量，，，，，，取8.314J/(mol·K)，，，，，，代入（3）式可求出焓变和熵变，，，，，，盘算效果如下表4。。。。。。

上表中能看到三种合金的△H均小于0，，，，，，证实氢气进入到合金内部的反应为放热反应，，，，，，而焓变的绝对值巨细反应了反应的放热或吸热水平的强弱,绝对值越大,反应放热或吸热的水平越强，，，，，，由表4可知，，，，，，三种钛合金质料中放热水平之间的巨细关系是TB6＜TC4＜TC17。。。。。。△S均小于0，，，，，，证实样品室内的杂乱水平减小，，，，，，更多的氢气进入到合金内部，，，，，，空间中氢气物质的量镌汰，，，，，，系统自由度大大镌汰，，，，，，其绝对值的巨细关系反应了三者的反应强烈水平，，，，，，越小则被合金吸入到内部的氢气越多，，，，，，系统内杂乱的氢分子越少，，，，，，反之，，，，，，绝对值越大证实系统内杂乱的氢分子越多，，，，，，表4所泛起的效果与表2吸氢量的纪律相切合。。。。。。

3、氢处置惩罚对钛基合金微观组织的影响

钛合金中往往保存α相和β相，，，，，，差别元素因素的两相占比差别，，，，，，TA牌号的钛合金为单相合金，，，，，，其内部绝大部分为α相，，，，，，TB牌号的钛合金同为单相合金，，，，，，但其内部绝大部分为β相，，，，，，而TC牌号的合金为双相合金，，，，，，兼具α和β两相。。。。。。这三种合金在微观上泛起差别的形貌，，，，，，内部的氢元素常泛起在β相上作为稳固元素保存，，，，，，固溶度也相对较高，，，，，，会以多种形式在钛合金内部扩散或占位，，，，，，因此这一历程大多较快，，，，，，这也是钛基储氢合金在储氢合金中占有一席之地的缘故原由。。。。。。α钛为密排六方晶格结构，，，，，，β钛为体心立方晶格结构，，，，，，随着氢元素的加入，，，，，，更多的α相被β相所取代，，，，，，并作为稳固相保存下来，，，，，，且具有降低转变相的温度的作用，，，，，，继而大大提高了β相的含量[23]，，，，，，据研究发明，，，，，，高温下对钛合金举行置氢处置惩罚可以改善内部差别相的占比，，，，，，同时也使得晶粒更为细化[24-25]。。。。。。因此，，，，，，钛合金质料的热氢处置惩罚微观剖析对储氢性能及其他力学性能有很主要的意义。。。。。。

3.1热氢处置惩罚后TC4合金微观组织剖析

高温下对TC4举行氢处置惩罚后的扫描电镜微观组织可以对实验条件与形貌影响之间的关系举行剖析，，，，，，图8所示为TC4合金试样未经高温高压置氢的室温微观组织和划分在500℃、550℃、600℃置氢处置惩罚后放大200倍的局部微观形貌图，，，，，，可通过对外貌形貌及颗粒状态举行视察，，，，，，剖析随温度升高对微观组织有何影响。。。。。。

图8（a）中的TC4颗粒形状极为圆滑，，，，，，外貌并无裂痕，，，，，，颗粒之间明确；；；；；；；；图8（b）为在温度为500℃置氢处置惩罚后的微观形貌图，，，，，，可看到颗粒保存裂痕的泛起；；；；；；；；图8（c）为在温度为550℃置氢处置惩罚后的微观形貌图，，，，，，其中除颗粒泛起较为显着的裂痕外，，，，，，颗粒形状也保存少许的形变，，，，，，泛起不规则形貌的颗粒；；；；；；；；图8（d）为在温度为600℃置氢处置惩罚后的微观形貌图，，，，，，能从图中显着看出不规则形貌的颗粒增多，，，，，，且也泛起了更多的小颗粒，，，，，，这与前文所述，，，，，，温度的增高，，，，，，反应举行更强烈，，，，，，导致氢进入合金数目更多，，，，，，使得金属泛起粉化的征象有很大的关系。。。。。。占有逍遥位置的氢原子对金属原子举行挤压，，，，，，进而爆发膨胀，，，，，，当晶格膨胀到一定水平会爆发形变，，，，，，并使得金属泛起裂纹。。。。。。别的，，，，，，在吸氢历程中爆发的差别的相态物质同时保存于储合金质料中，，，，，，且在放氢历程中，，，，，，相态逆向转变，，，，，，差别相态的晶格错配度纷歧致，，，，，，相态间爆发内应力，，，，，，当应力值凌驾应力极限时爆发断裂[26]，，，，，，这也是导致吸放氢历程中合金爆发粉化的基础缘故原由。。。。。。

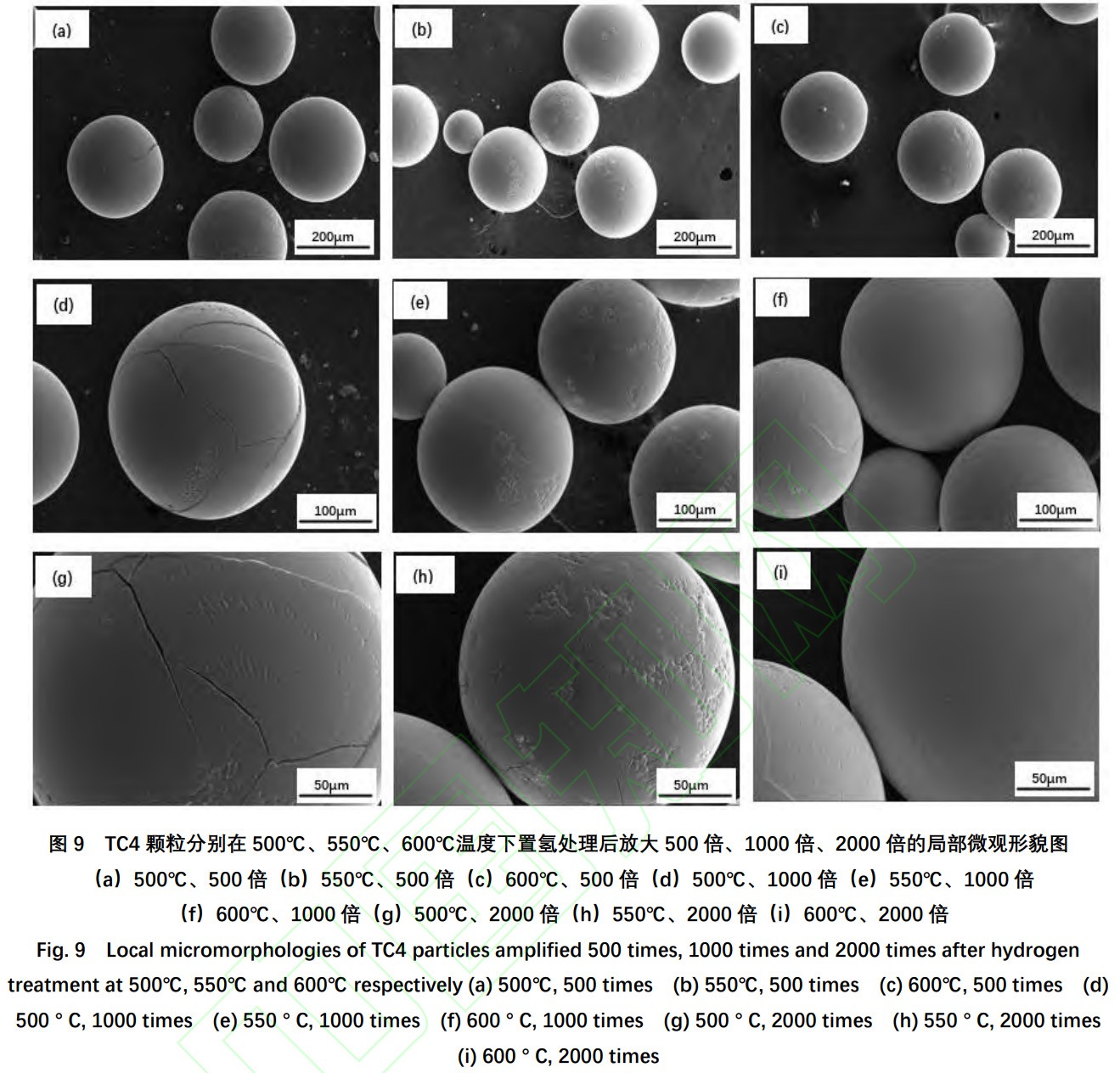

图9为TC4颗粒划分在500℃、550℃、600℃置氢处置惩罚后放大500倍、1000倍、2000倍的局部微观形貌图，，，，，，利便更直观地看出差别温度下TC4吸氢后的微观形貌图，，，，，，从500℃至550℃的比照，，，，，，可直接看出颗粒外貌的变形更为严重，，，，，，且均保存显着的裂纹，，，，，，在500℃时条状形貌更多，，，，，，分区域成组漫衍，，，，，，保存少量块状集结区域，，，，，，而550℃则更普遍，，，，，，极显着的沟壑与高低状区域较多地遍布整个颗粒，，，，，，然而在600℃处置惩罚的颗粒上，，，，，，此种情形又逐渐镌汰，，，，，，外貌更匀称但裂痕也由前面的大且疏散变为了细小且麋集，，，，，，条状或块状区域减小，，，，，，可以为条状变为更纤细的线状或针状。。。。。。即：高温使得氢气生动性增强，，，，，，令更多的氢进入到合金内部，，，，，，继而导致β相的转变温度下降，，，，，，与此同时，，，，，，由于情形坚持在一个恒温的样品仓中，，，，，，系统温度不会下降，，，，，，合金内外保存温度差，，，，，，增进β相的转变，，，，，，转变天生的β相在实验竣事时的瞬时降温致使空冷急速降温的情形，，，，，，继续爆发马氏体转变，，，，，，合金内部会天生针状的马氏体组织[27]。。。。。。

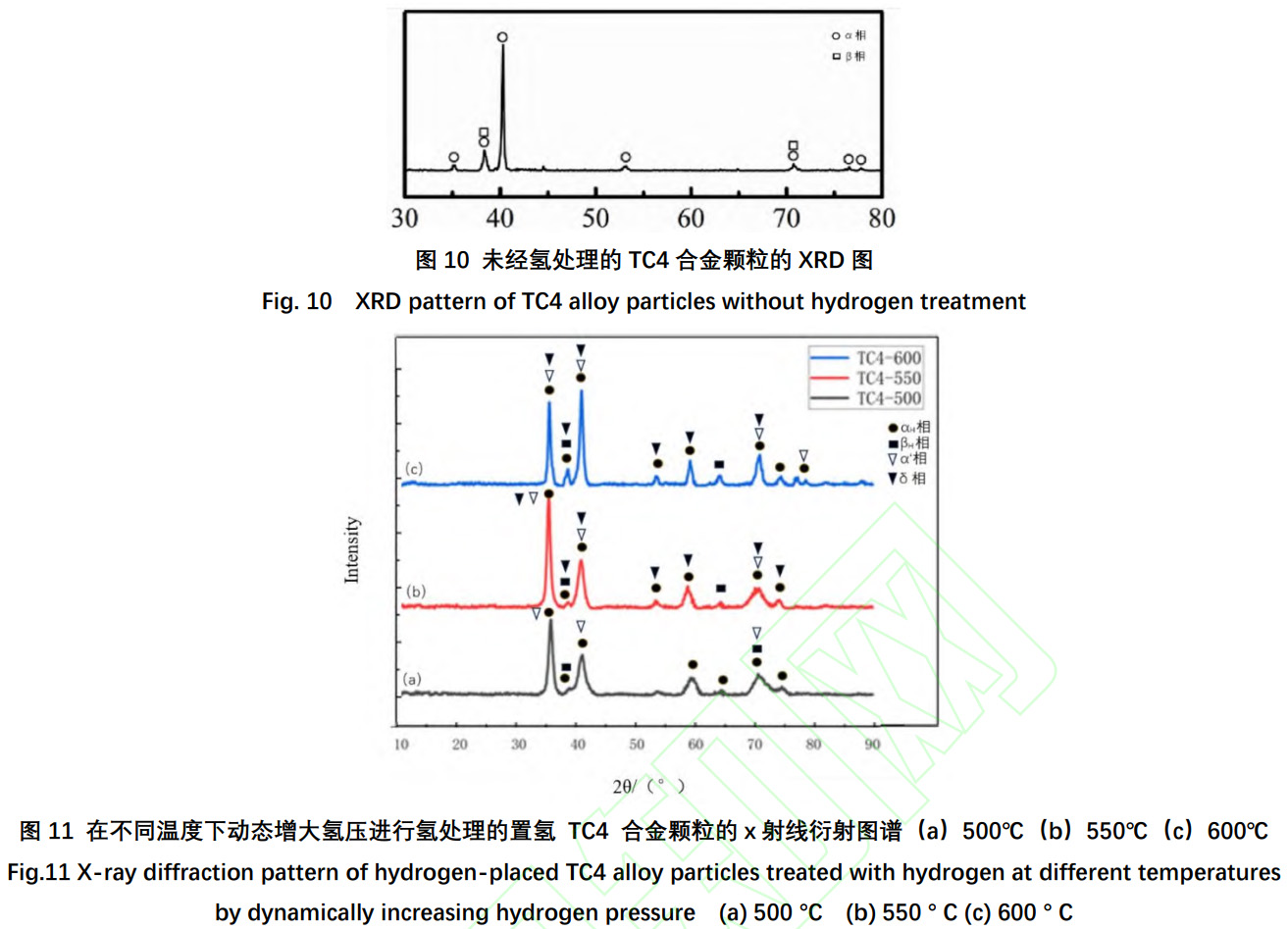

由图10可知原始TC4合金主要由α相和β相组成，，，，，，而在温度550℃和600℃氢处置惩罚后泛起结构呈心立方结构的δ氢化物的衍射峰，，，，，，氢气在进入TC4合金后，，，，，，氢原子会随机漫衍在周围体的间隙位置[28]。。。。。。在实验竣事时空冷快速降温使相变进一步爆发，，，，，，即β相→α′相。。。。。。别的，，，，，，能从图谱中看到衍射峰爆发了宽化的征象，，，，，，第一种可能是由于在反应举行中天生的δ氢化物衍射峰与合金中原有的α的衍射峰相重叠，，，，，，爆发同种峰的泉源不唯一和数目上的增多，，，，，，会致使一定水平的宽化。。。。。。第二种可能是由于实验竣事时，，，，，，冷却历程中析出的α′马氏体具有与α相相同的晶体结构，，，，，，两者的晶格常数又较量靠近，，，，，，但两者的因素有所差别[29]，，，，，，这一情形也会误导软件的判断，，，，，，令两者泛起在统一峰上。。。。。。除宽化外，，，，，，也爆发了向低角度偏移的情形，，，，，，经查阅可知，，，，，，这是由于在氢气进入合金内部后，，，，，，会占有原结构中的间隙位置，，，，，，随着越多的间隙被占有，，，，，，会导致晶格爆发膨胀，，，，，，继而令合金内部的晶格常数增大，，，，，，晶格常数增大后峰之间的间距也会增大，，，，，，峰会向右举行偏移[30]。。。。。。随着更多的氢原子占位，，，，，，当破损了晶格的整体结构，，，，，，甚至还会泛起峰值降低的情形。。。。。。别的，，，，，，相变的爆发和可逆性一直爆发导致晶粒细化，，，，，，愈多的氢气被吸入，，，，，，粉化征象越显著，，，，，，粉化水平越大，，，，，，这就使得晶粒数越多，，，，，，继而偏离布拉格条件的晶粒数也会增多，，，，，，衍射峰泛起宽化甚至偏移，，，，，，相的转变同时会令对应衍射峰的峰值降低或增高。。。。。。凭证上述对X射线衍射图谱的视察和剖析，，，，，，可发明对TC4合金粉末举行热氢处置惩罚前后的相组成会爆发显着的转变。。。。。。氢元素在合金内部的饱和度β相是高于α相的，，，，，，因此，，，，，，在TC4合金举行热氢处置惩罚时，，，，，，大部分的氢元素会优先消融在α相中，，，，，，当氢含量凌驾了α相的溶氢阙值，，，，，，即高于饱和度时，，，，，，会爆发部分相变，，，，，，即αH→αH+βH，，，，，，但随着越多的氢气进入，，，，，，氢含量又会凌驾β相的氢饱和阙值，，，，，，又会爆发进一步的相变，，，，，，即βH+H→δ。。。。。。又知氢气在与钛合金接触之始便会有氢化物的爆发，，，，，，即α→αH、β→βH。。。。。。其形成与加氢后β反应温度的降低和α相Al的富集有关[31]。。。。。。仅在高温情形下，，，，，，δ氢化物一样平常不会在α相中析出，，，，，，但当氢处置惩罚后的TC4合金冷却至室温时，，，，，，由于氢元素在α相中的消融度降低，，，，，，δ氢化物往往会在αH相中析出[32]。。。。。。Sieverts常数随加氢温度从500℃增添到550℃而增添，，，，，，当加氢温度为550℃时，，，，，，β相的氢含量会增添，，，，，，此时的TC4钛合金中的δ氢化物含量要大于500℃时的δ氢化物含量，，，，，，且大宗的氢溶于β相和δ氢化物中。。。。。。由于动态增压使得更多的氢溶与合金内部，，，，，，一些较为细小的颗粒较早地便会泛起针状α′马氏体，，，，，，且β相也因冷却的关系会转变为α′马氏体[33]。。。。。。

3.2热氢处置惩罚后TB6合金微观组织剖析

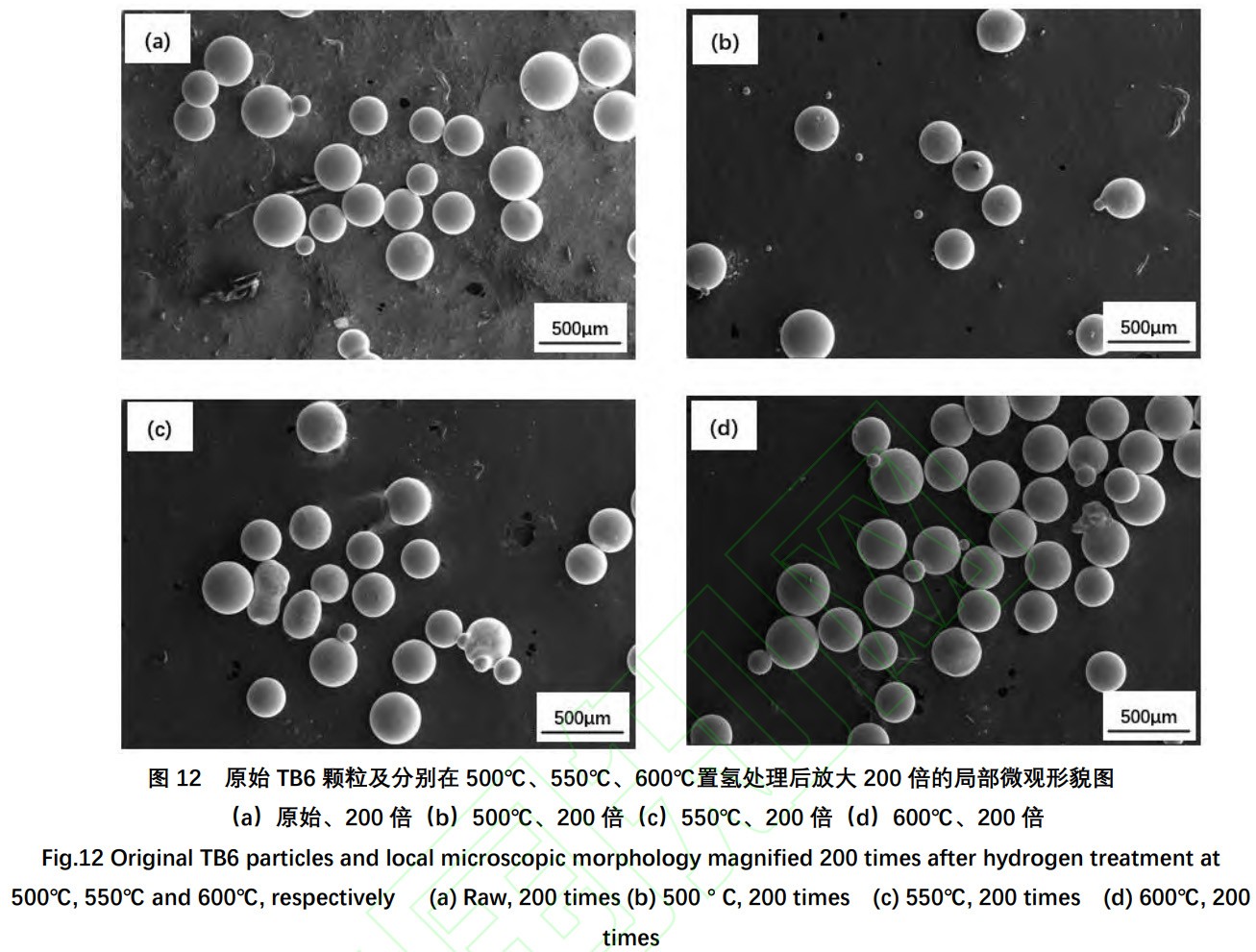

图12（a）中的TC4颗粒形状极为圆滑，，，，，，外貌并无裂痕，，，，，，颗粒之间明确，，，，，，个体外貌保存凹坑可以为质料制作时导致；；；；；；；；而从后续图12（b）和12（c）能显着看出区域内的形变颗粒数显着增多，，，，，，且形水平也愈多，，，，，，而至图12（d）能看出虽有形变，，，，，，但单位面积形变数却缺乏在550℃温度下置氢处置惩罚的形变数目多，，，，，，这与前文所述TB6吸氢纪律相符，，，，，，及在550℃情形下具有较为完善的吸氢效果，，，，，，与氢反应越发彻底，，，，，，造成这一征象的缘故原由归根为β相的晶粒增添行为。。。。。。经查阅与上述实验效果可知，，，，，，β晶粒尺寸的生长会随着温度的转变泛起一定纪律性，，，，，，即在500℃、550℃、600℃三种温度下对合金氢处置惩罚，，，，，，易随着温度的增高，，，，，，β晶粒的尺寸先缓慢增添，，，，，，此后以一种较快的速率增添，，，，，，别的，，，，，，合金内部的晶粒生长速率也与温度转变有一定关系，，，，，，即随温度的升高晶粒生长得也愈快。。。。。。晶粒的长大是一种多维物理化历程，，，，，，在此作用下β晶界爆发迁徙，，，，，，并最终导致晶粒长大[34]。。。。。。而晶粒长大的效果就是占有更多的区域，，，，，，创立更多的间隙供氢原子的占位，，，，，，在实验区间内550℃时抵达增添的平衡点，，，，，，后续由于氢化物趋于稳固，，，，，，不再进一步反应，，，，，，故而600℃置氢处置惩罚后反而不如550℃的情形。。。。。。

图13为TB6颗粒划分在500℃、550℃、600℃温度下置氢处置惩罚后放大650倍、1000倍、2000倍的局部微观形貌图，，，，，，这类钛合金综合了a-β钛合金和亚稳固β钛合金的优点，，，，，，既具有高的强度、较深的淬透截面，，，，，，又具有优异的拉伸塑性和断裂韧性。。。。。。由图13（a）、13（d）、13（g）可看到在500℃氢处置惩罚后，，，，，，在颗粒外貌爆发大宗裂纹与条状沟壑区域，，，，，，但可视区域内并无过多形变，，，，，，且伴有局部深色块斑。。。。。。而在550℃置氢处置惩罚后，，，，，，泛起部分颗粒的不规则形变，，，，，，且视察（h）可看到经由2000倍放大后，，，，，，颗粒外貌遍布深色的块斑，，，，，，而600℃氢处置惩罚的TB6颗粒外貌无显着色差区域，，，，，，但整体颜色偏深。。。。。。造成此原由于随氢原子的增多使得晶界变得不一连，，，，，，晶界及晶内均析出了更多的玄色物质（即α相和δ氢化物），，，，，，当氢处置惩罚温度为550℃时，，，，，，抵达转换的动态平衡，，，，，，玄色物质较为匀称地漫衍。。。。。。但随着温度继续增添，，，，，，由于α相和β相是可逆地举行转变，，，，，，置氢TB6合金组织中α相相关于峰值逐渐镌汰，，，，，，合金组织晶内的α相部分已转变为β相，，，，，，且在更高倍数的形貌图中置氢TB6合金组织中α相的数目更为镌汰，，，，，，合金的整个基体基本均为晶界平滑平直的β晶粒[3]，，，，，，切合（j）图中的形貌特征。。。。。。这与前文对TB6的吸氢动力学及PCT曲线剖析一致，，，，，，在550℃具有更高的储氢性能，，，，，，相变纪律在后文X射线衍射图谱中有更为直观的剖析论证。。。。。。

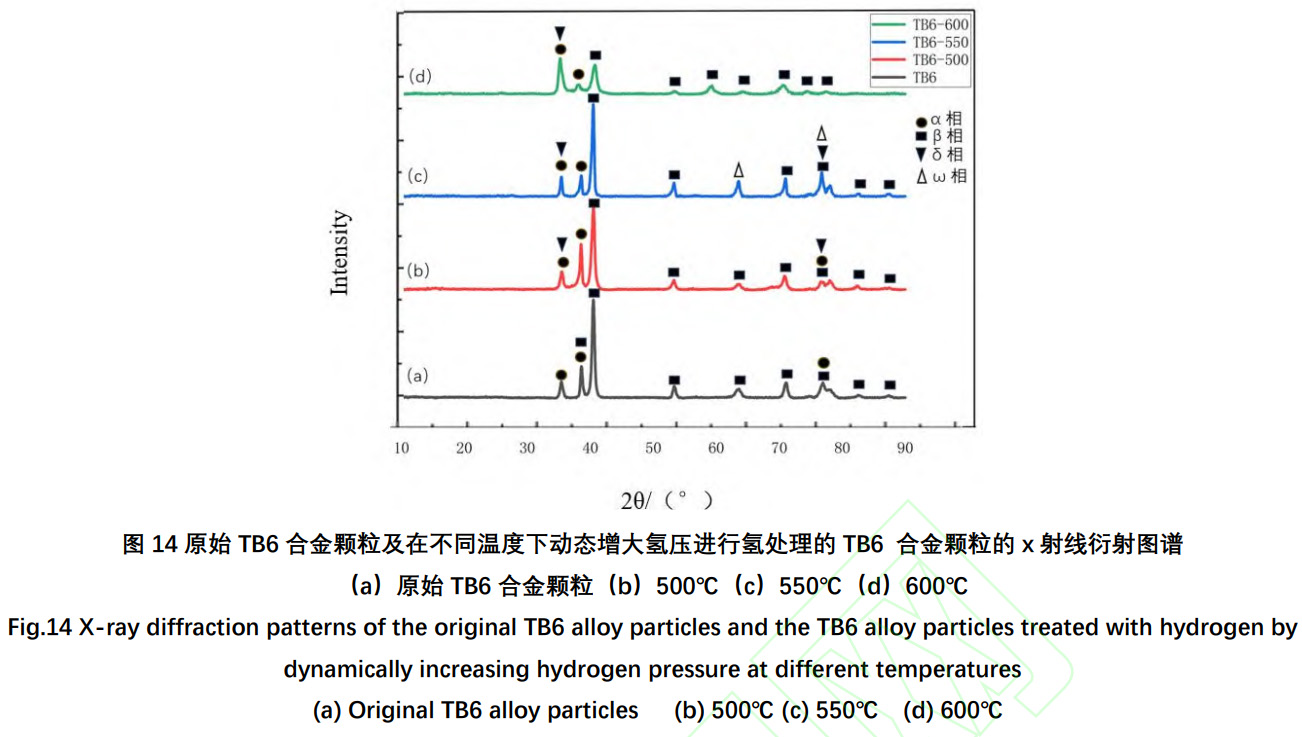

由图14可看出，，，，，，比照图14中谱线（a）、（b），，，，，，合金组织中β相的衍射峰值削弱，，，，，，α相峰值增强；；；；；；；；但在谱线（c）中，，，，，，即经550℃热氢处置惩罚后的衍射图谱可看到泛起了β相峰值增高、α相峰值削弱的情形。。。。。。这批注在一定温度规模内，，，，，，随加氢温度的增高，，，，，，合金组织中的β相的含量会先镌汰后逐渐增添的历程，，，，，，而α相与β相正相反，，，，，，其含量会先增添后镌汰，，，，，，与微观显微组织的转变一致，，，，，，即当氢处置惩罚温度为550℃时，，，，，，抵达转换的动态平衡，，，，，，玄色物质较为匀称地漫衍，，，，，，造成这一征象的缘故原由是当愈多的氢元素进入到合金内部，，，，，，高温时由于氢的加入既能增进合金组织中α相向β相的转变，，，，，，也能一定水平上降低合金的临界冷却速率[35]。。。。。。第一组氢处置惩罚实验中加氢温度为500℃，，，，，，此时的温度不可使合金抵达临界冷却速率，，，，，，以是β相稳固性不是很高，，，，，，易爆发相变，，，，，，部分β相共析转变为α相和δ相，，，，，，其中α相占大部分，，，，，，但当加氢温度抵达550℃时，，，，，，由于氢的作用会令临界冷却速率降低至实验条件下的冷却速率，，，，，，从而使更多的β相保存下来。。。。。。β相的衍射峰爆发了向低角度偏移的征象，，，，，，此征象的爆发同TC4峰偏移的征象大致相同，，，，，，也是由于温度的增添令更多的氢进入到合金内部，，，，，，继而使得β相的晶格常数增大，，，，，，布拉格衍射角减小造成的。。。。。。热氢处置惩罚后的TB6合金粉末内部还泛起了却构为面心立方结构的δ氢化物，，，，，，其部分峰与α相是重叠的，，，，，，这就造成了部分衍射峰的宽化征象。。。。。。别的在谱线（c）的图谱中还发明了ω亚稳相，，，，，，此种相往往与β相共生涯在，，，，，，但其尺寸却不如β相[36]，，，，，，它的保存与会扩大上述两种图谱转变的差别性征象。。。。。。

4、结论

（1）在500℃平台温度下，，，，，，同吸氢压力时的吸氢量TC4＞TB6＞TC17；；；；；；；；在550℃时TC4与TC17率先抵达平台压，，，，，，吸氢量TC4＞TC17＞TB6，，，，，，但TC4与TC17并未有较大差别；；；；；；；；而在600℃时，，，，，，三者均可达致吸氢的动态平衡，，，，，，虽TC4＞TC17＞TB6，，，，，，三者能拉开差别，，，，，，TC4的最大吸氢量约为TC17的一倍，，，，，，TC17的最大吸氢量约为TB6的一倍。。。。。。

（2）三种合金的△H均小于0，，，，，，证实氢气进入到合金内部的反应为放热反应。。。。。。△S均小于0，，，，，，证实样品室内的杂乱水平减小，，，，，，更多的氢气进入到合金内部，，，，，，空间中氢气物质的量镌汰，，，，，，系统自由度大大镌汰。。。。。。其中TC4、TB6、TC17的焓变值依次为：-7583.715、-1235.868、-10617.202，，，，，，三者的熵变值依次为：-1.330、-1.397、-0.266。。。。。。

（3）钛合金吸放氢历程中合金爆发粉化的基础缘故原由是：在吸氢历程中，，，，，，过多氢原子占有逍遥导致晶格太过膨胀以及爆发的三种相态物质可逆转变导致过大内应力配相助用导致的效果。。。。。。

参考文献：

[1] Yuan B G, Wang Y J, Zheng Y B, Gong L Q. Hydrogenation Behavior of Ti6Al4V Alloy[J]. Rare Metal Materials and Engineering, 2017, 46(6): 1486-1490.

[2] 邬 桑，，，，，，欧阳德来，，，，，，鲁世强等. TB6 钛合金 β 热处置惩罚晶粒生长及片层转变行为[J]. 材 料 热 处 理 学 报,2015,36(4):20-24

（Wu Sang, Ouyang Delai, Lu Shiqiang et al. Grain growth and lamellar transition behavior of TB6 titanium alloy β by Heat Treatment [J]. Journal of Material Thermal Processing,2015,36(4):20-24.）

[3] 江政,李萍,袁宝国等. 热氢处置惩罚对 TB8 钛合金组织和相变的影响[J]. 有数金属与硬质合金,2012,40(6):23- 26

（Jiang Zheng, Li Ping, YUAN Baoguo et al. Effect of hot hydrogen treatment on microstructure and phase transformation of TB8 titanium alloy [J]. Rare Metals and Cemented Carbide,2012,40(6):23-26.）

[4] 段中元.基于钛合金吸放氢反应的智能变形质料研究[D].湖南：中南大学，，，，，，2022.

（Duan Zhongyuan. Research on intelligent deformable materials based on hydrogen absorption and desorption reaction of titanium alloys [D]. Hunan: Central South University, 2022.） [5] Yuan B G, Zheng Y B, Gong L Q et al. Materials & Design[J],2016, 94: 330 [6] Shen C C, Perng T P. Acta Materialia[J], 2007, 5

[7] Wang Xiaoli, Zhao Yongqing. Rare Metals[J], 2020, 39(12):1413

[8] 韩双. Ti55531 钛合金热变形行为研究[D]. 秦皇岛: 燕山大学, 2018.

（Han Shuang. Study on Thermal deformation behavior of Ti55531 titanium alloy [D]. Qinhuangdao: Yanshan University, 2018.）

[9] Li Changyong, Wei Xin, Zhao Xingdong et al. Titanium Industry Progress [J], 2021, 38(3): 1

[10] Yu Qiqi, Wen Daosheng, Wang Shouren et al. Coatings[J], 2020,10(1): 52

[11] Zhang Zhaohui, Liu Quanming, Liu Shifeng et al. Rare MetalMaterials and Engineering[J], 2019, 48(1): 104

[12] Yuan Baoguo, Liu Dahai, Li Chunfeng. Rare Metal Materialsand Engineering[J], 2014, 43(9): 2104

[13] Wang Xiaoli, Zhao Yongqing, Wei Xiaowei et al. Transactionsof Nonferrous Metals Society of China[J], 2014, 24(1): 82

[14] Li Miaosen, Zhang Weifu, Zhu Tangkui et al. Rare MetalMaterials and Engineering[J], 2010, 39(1): 1

[15] Yuan Baoguo, Du Jiangfei, Zhang Xiaoxue et al. InternationalJournal of Hydrogen Energy[J], 2020, 45(46): 25 567

[16] Ma T F, Chen R R, Zheng D S et al. Materials Letters[J], 2018,213: 170

[17] Wang Xuan, Wang Liang, Luo Liangshun et al. Journal of Alloysand Compounds[J], 2017, 728: 709

[18] Li Xifeng, Chen Nannan, Wu Huiping et al. InternationalJournal of Hydrogen Energy[J], 2018, 43(27): 12 455

[19] 王小丽, 赵永庆, 曾卫东, 侯红亮, 王耀奇. Ti600 合金吸氢的动力学特征[J]. 有数金属质料与工程, 2009, 38(7): 1219-1222.

（Wang Xiaoli, ZHAO Yongqing, ZENG Weidong, HOU Hongliang, WANG Yaoqi. Kinetics of hydrogen absorption in Ti600 Alloy [J]. Rare Metal Materials and Engineering, 2009, 38(7): 1219-1222.）

[20] 周昊,王耀奇,李红等. 置氢 TC17 钛合金组织演变纪律及高温变形行为[J]. 有数金属质料与工 程,2023,52(3):947-952

（Zhou Hao, WANG Yaoqi, Li Hong et al. Microstructure evolution and high temperature deformation behavior of hydrogenated TC17 titanium alloy [J]. Rare Metal Materials and Engineering,2023,52(3):947- 952.）

[21] 王玉洁. TC4 钛合金循环热氢处置惩罚改性研究[D].安徽:合肥工业大学, 2016

（Wang Yujie. Study on modification of TC4 titanium alloy by cyclic hot hydrogen treatment [D]. Anhui: Hefei University of Technology, 2016）

[22] Arbuzov V L, Vykhodets V B, Raspopova G A. The trapping of hydrogen ions in vanadium and titanium[J]. Journal of Nuclear Materials, 1996, 233-237: 442-446.

[23] 孙中刚. 置氢钛合金亚稳相变及其室温变形行为的研究[D]. 大连:大连理工大学, 2009 .

（Sun Z G. Study on metastable Phase transformation and room temperature deformation behavior of hydrogen-placed titanium alloys [D]. Dalian: Dalian University of Technology, 2009.）

[24] 曹兴民. 热氢处置惩罚对钛合金组织和性能影响的研究[D]. 西安:西安修建科技大学, 2005

（Cao Xingmin. Study on the effect of thermohydrogen treatment on the microstructure and properties of titanium alloys [D]. Xi 'an: Xi 'an University of Architecture and Technology, 2005）

[25] 张鹏省, 赵永庆, 毛小南, 洪权, 韩栋. 热氢处置惩罚对 Ti600 钛合金组织和性能的影响[J]. 中国有色 金属学报, 2010, 20(S1):118-122.

（Zhang Peng Province, Zhao Yongqing, Mao Xiaonan, Hong Quan, Han Dong The effect of hot hydrogen treatment on the microstructure and properties of Ti600 titanium alloy [J] Chinese Journal of Nonferrous Metals, 2010, 20(S1):118-122.）

[26] 宋强,卢凯发,赵满.铁钛储氢合金质料粉化问题剖析研究[J].船电手艺,2020,40(6):15-18

（Song Qiang, LU Kaifa, Zhao Man. Analysis and study on the Pulverization of Ferrotitanium hydrogen storage Alloy [J]. Marine Electric Technology,2020,40(6):15-18）

[27] 许川, TC4 和 TC21 钛合金吸氢动力学及微观组织研究[D].安徽：合肥工业大学,2019

（Xu Chuan, Study on Hydrogen absorption kinetics and microstructure of TC4 and TC21 titanium alloys [D]. Anhui: Hefei University of Technology,2019）

[28] Zhang Y, Zhang S Q. Hydrogenation characteristics of TI-6Al-4V cast alloy and its microstructural modification by hydrogen treatment[J]. International Journal of Hydrogen Energy, 1997, 22(2): 161-168.

[29] Shan D B, Zong Y Y, Lu T F, Lv Y. Microstructural evolution and formation mechanism of FCC titanium hydride in Ti–6Al–4V–x H alloys[J]. Journal of Alloys and Compounds, 2007, 427(1): 229-234.

[30] Niinomi M, Gong B, Kobayashi T, Ohyabu Y, Toriyama O. Fracture characteristics of Ti-6Al-4V and Ti5Al-2.5Fe with refined microstructure using hydrogen[J]. Metallurgical and Materials Transactions A, 1995, 26(5): 1141-1151.

[31] Yuan Baoguo, Zheng Yubin, Wang Yujie et al. Journal of Alloys and Compounds[J], 2015, 648: 794

[32] Zhu Tangkui, Li Miaoquan. Journal of Alloys and Compounds[J], 2009, 481(1-2): 480

[33] Zhang Y, Zhang S Q. International Journal of Hydrogen Energy[J], 1997, 22(2-3): 161

[34] 崔霞，，，，，，杜海明，，，，，，鲁世强. TB6 钛合金 β 相区加热下晶粒生长行为[J].南京航空大学学报，，，，，，2016,30（4）：1- 6

（Cui Xia, DU Haiming, LU Shiqiang. Grain growth behavior of TB6 titanium alloy under heating in β phase region [J]. Journal of Nanjing University of Aeronautics and Astronautics, 2016,30 (4) : 1-6.）

[35] 张建军，，，，，，刘建军，，，，，，等。。。。。。Ti-6Al-4V-xH 合金马氏体剖析动力学[J].质料科学与工程，，，，，，2003,39(5):397 – 397.

（Zhang J J, Liu J J, et al. Martensitic decomposition kinetics of Ti-6Al-4V-xH alloy [J]. Materials Science and Engineering, 2003,39(5): 397-397.）

[36]《有色金属及其热处置惩罚》编写组．有色金属及其热处置惩罚[m].北京:国防工业出书社，，，，，，1981.211.

（《Non-ferrous metals and their Heat treatment》writing group. Non-ferrous metals and their Heat treatment [m]. Beijing: National Defense Industry Press, 1981.211.）

相关链接
