TC4（Ti-6Al-4V）是一种典范的中等强度钛合金，，，，，，具有较好的综协力学性能、抗蚀性和高温强度以及备优异的加工性能，，，，，，是现在研究最为深入的钛合金之一，，，，，，多在热等静压+退火状态下使用，，，，，，在航空工业领域应用普遍[1-3]。。。。。

O是一种α相稳固元素，，，，，，以间隙固溶的方法保存于钛合金中，，，，，，其含量通常在0.1%（质量分数，，，，，，下同），，，，，，被以为是杂质元素，，，，，，需要对其含量举行控制。。。。。有研究批注，，，，，，间隙固溶的O元素在与弹性位错交互的历程中会形成“柯氏气团”和“Snock气团”，，，，，，对位错爆发阻碍和钉扎作用，，，，，，能有用提高钛合金强度，，，，，，且随着O含量增添，，，，，，合金强度会显著提高，，，，，，可是塑性显著下降[4]。。。。。并且随着O含量上升，，，，，，TC4钛合金的α+β/β相转变温度也随之升高，，，，，，攻击韧性则快速下降，，，，，，当O含量高于0.165%时，，，，，，下降速率急剧上升[5]，，，，，，以是以为当TC4钛合金O含量高于0.165%即为高氧TC4钛合金，，，，，，因此需严酷控制合金中O含量。。。。。研究发明，，，，，，适当增大O含量，，，，，，能在不影响合金塑性的条件下大幅提高合金强度[6~8]。。。。。

钛合金的力学性能不但取决于合金因素，，，，，，还和其微观组织形态有很大关系，，，，，，对大大都钛合金而言，，，，，，α相含量和形态对钛合金的力学性能有很大影响[9-10]。。。。。研究以为，，，，，，α相具有3种形态，，，，，，划分为轴状、片状以及针状，，，，，，其中等轴α相能够对β相起到钉扎作用，，，，，，抑制β相长大，，，，，，从而提高基体力学性能；；；；；；；片状α相具有较高的强度和断裂韧度，，，，，，其含量对钛合金的力学性能影响较大；；；；；；；而针状的α相匀称漫衍在β基体上，，，，，，能够起到弥散强化的效果[11-14]。。。。。现在对钛合金的热处置惩罚工艺研究多集中在钛合金锻压、轧制等变形加工的棒材、板材等，，，，，，包括固溶、时效、退火等多种热处置惩罚工艺[15-16]。。。。。LIDR等[17]对TA19钛合金举行了3级热处置惩罚，，，，，，获得了由等轴、片层和针状α组成的三元组织，，，，，，通过控制温度来调解等轴α、片层α和针状α相的占比。。。。。效果批注，，，，，，随温度升高，，，，，，层状α相含量增添，，，，，，合金的抗拉强度和伸长率均有所提高。。。。。然而，，，，，，过高温度导致等轴α含量极低，，，，，，β晶粒变粗，，，，，，从而降低合金塑性。。。。。LEESW等[18]发明新型钛合金Ti-3.5Al-5Mo-6V-3Cr-2Sn-0.5Fe在经由时效温度由440℃升到560℃时，，，，，，针状α相爆发粗化，，，，，，导致合金强度降低14.5%，，，，，，伸长率显着提高。。。。。但随着时效时间延伸，，，，，，β晶界处泛起晶间α，，，，，，使得合金强度和塑性均降低。。。。。刘婉颍等[19]研究了固溶时效处置惩罚对TC4钛合金力学性能影响，，，，，，发明在接纳960℃保温1h水冷以及500℃保温1h水冷后的钛合金综合性能最好，，，，，，这是由于TC4钛合金固溶时效后的组织由β基体和析出的α相组成，，，，，，具有片层状β相和小针丛状α相组织，，，，，，可获得较高综合性能。。。。。

TC4钛合金经热处置惩罚后微观组织会爆发转变，，，，，，进而对力学性能爆发影响。。。。。已有的关于钛合金的热处置惩罚工艺多为变形钛合金而铸态钛合金的热处置惩罚工艺则相对简单。。。。。退火作为铸态钛合金最常用的热处置惩罚工艺，，，，，，其主要目的在于消除铸件内部铸造应力、焊接应力，，，，，，稳固铸件组织和性能，，，，，，研究相对较少。。。。。在HBZ137-1988中，，，，，，对TC4退火温度要求为700~800℃，，，，，，保温1~2h后空冷，，，，，，参考其他标准，，，，，，对退火温度的要求也有差别，，，，，，最大温度区间为（700~860℃）±10℃。。。。。TC4钛合金的HIP（Hotisostaticpressing）以及后续的热处置惩罚历程是一种加工硬化与加工软化同时举行的历程，，，，，，会对TC4钛合金的组织和性能爆发极为主要的影响[20]，，，，，，因此研究退火温度对高氧TC4钛合金组织性能的影响十分须要。。。。。本研究对O含量为18%的TC4钛合金划分举行680～830℃的退火处置惩罚，，，，，，并对其组织和性能举行了剖析，，，，，，旨在为高性能钛合金铸件的生产提供参考。。。。。

1、试验质料及要领

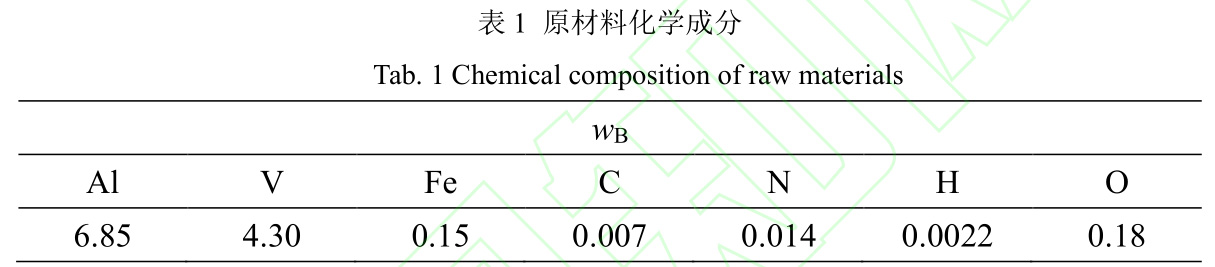

接纳200kg真空自耗电极电弧凝壳炉，，，，，，石墨铸型对试棒举行熔炼浇注，，，，，，所有试棒热处置惩罚前均为热等静压态，，，，，，且经由X射线检测，，，，，，试棒内部无缺陷。。。。。所使用高氧TC4合金锭化学因素见表1。。。。。

所有试棒在140MPa氩气压力下举行920℃，，，，，，热等静压3.5h，，，，，，并随炉冷至300℃以下。。。。。之后在真空度低于0.133Pa下划分以680、730、780和830℃举行热处置惩罚，，，，，，保温2h后炉冷，，，，，，当炉温≤250℃时放气，，，，，，炉温≤40℃出炉。。。。。

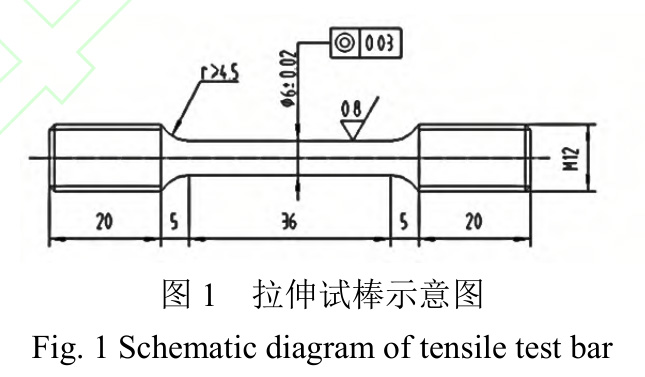

用线切割要领在铸造成形的钛合金试样中部切取圆片状金相试样{详细尺寸}，，，，，，在经由由粗到细的金相砂纸打磨后举行抛光，，，，，，抛至镜面后使用通例侵蚀液(2mL的HF+4mL的HNO3+94mL蒸馏水)浸泡15s后连忙用流动清水冲洗清洁吹干，，，，，，使用GX51OLYMPUS型金相显微镜（OM）视察试样微观形貌；；；；；；；接纳DNS-200万用拉伸机对标准拉伸试棒举行常温拉伸检测，，，，，，{拉伸速率为几多？？？？？？}每组试样测3次，，，，，，取平均值；；；；；；；接纳ZEISSΣIGMA扫描电镜视察拉伸试样断口形貌。。。。。

2、试验效果与剖析

2.1退火温度对微观组织的影响

未经退火的高氧{氧含量详细为几多？？？？？？}TC4钛合金（比照组）HIP态组织形貌见图2，，，，，，图3是O含量为0.1%的通例TC4钛合金HIP态魏氏体组织。。。。。比照图2和图3可以看出，，，，，，随O含量增添，，，，，，α相与α+β相的晶粒尺寸获得了一定水平细化,从最初的2mm，，，，，，细化到153μm；；；；；；；并且板条状的两相组织变细，，，，，，长宽比显着降低，，，，，，魏氏组织中α集束的宽度相较于通例TC4钛合金组织变窄，，，，，，长度也有显着镌汰。。。。。这是由于O元素作为α相稳固元素，，，，，，能够扩大α相区，，，，，，提高α相稳固性，，，，，，导致α+β/β转变温度上升，，，，，，使合金中α相增多。。。。。别的，，，，，，在热等静压历程中的微观应力作用下，，，，，，板条状的两相组织爆发相对变形，，，，，，造成α相集束取向爆发转变，，，，，，宽度变窄。。。。。

经差别温度退火后的高氧TC4钛合金SEM组织见图4，，，，，，其中粗大凸起为板条状β相，，，，，，而凸起之间的凹陷为板条状α相，，，，，，在经由退火处置惩罚之后泛起的细小凹陷则为等轴α"相。。。。。在图4中并未发明氧化物颗粒。。。。。在合金凝固历程中，，，，，，会基于铸件形状爆发铸造内应力，，，，，，并且在热等静压历程压合合金内部闭孔缺陷及缩松时，，，，，，也会爆发微观内应力，，，，，，这就为铸件在退火时的部分回复行为提供了内在驱动力[13]。。。。。？？？？？梢钥闯觯，，，，，图4中的α相集束变得更窄，，，，，，相比于HIP态中的魏氏组织保存较大差别。。。。。当退火温度较低时，，，，，，外在驱动力缺乏导致回复历程举行较为缓慢，，，，，，可以发明部分区域板条状组织变得模糊，，，，，，晶界被截断，，，，，，并且凸起镌汰，，，，，，泛起少量新的短小凹陷，，，，，，初生板条状α相和β相含量都有所下降，，，，，，少量差别取向的等轴状α"相最先逐渐泛起，，，，，，交织漫衍于β晶粒内部，，，，，，能够较为显着的区分，，，，，，见图4b和图4c箭头处。。。。。

随退火温度升高，，，，，，回复历程更为彻底，，，，，，当退火温度为780℃，，，，，，合金组织由初生板条状α相、初生板条状β相和少量等轴α"相组成，，，，，，此时α"相从β晶粒内部长大伸长，，，，，，原始结构中宽大的集束片层被截断，，，，，，两相片层组织漫衍匀称，，，，，，但与网篮状组织差别的是集束层的取向随机。。。。。当退火温度为830℃时，，，，，，虽然温度低于高O含量的TC4合金的相转变温度，，，，，，但在内部剩余应力释放与外在高温热应力的配相助用下，，，，，，爆发了一定水平的相转变，，，，，，部分区域相界面模糊甚至消逝，，，，，，集束层中的部分β相直径显着变大，，，，，，见图4d。。。。。

2.2退火温度对力学性能的影响

图5为试样在不必热处置惩罚温度下的力学性能。。。。。？？？？？梢钥闯觯，，，，，与比照组相比，，，，，，经热处置惩罚后试样强度和塑性均略有提高，，，，，，其中抗拉强度最大增幅为24.5MPa，，，，，，伸长率最大增幅为2.5%，，，，，，其主要缘故原由在于退火后试样组织中的板条状组织细化，，，，，，长宽比降低，，，，，，集束条变窄。。。。。随退火温度增大，，，，，，合金强度呈先下降后升高，，，，，，而塑性则先升高后下降，，，，，，但整体波动幅度较。。。。。，，，，，主要与组织中α"相的天生，，，，，，以及β相含量和状态的转变有关，，，，，，板条状β相向等轴状α"相转变，，，，，，同时变得粗大，，，，，，会导致TC4钛合金加工硬化征象加剧，，，，，，这主要源于TRIP（Transformation induced plasticity）效应。。。。。这些相变也会导致晶粒内部位错消除，，，，，，同时晶粒位相关系爆发转变，，，，，，晶界重新排列，，，，，，最终使得铸件内部应力集中镌汰，，，，，，进而使抗拉强度下降可是屈服强度略有上升，，，，，，由加工软化转向加工硬化。。。。。

团结内部组织的转变以及图5可知，，，，，，高氧TC4钛合金在退火温度为780℃时，，，，，，晶粒细化水平最高，，，，，，且相转变水平较低，，，，，，同时原始结构中宽大的集束片层被截断，，，，，，两相片层组织漫衍匀称的同时取向随机，，，，，，板条状组织清晰可见，，，，，，且少见相界面模糊区域，，，，，，因此位错经由时需要更大的力。。。。。同时在拉伸历程中，，，，，，宽大的集束片层被截断，，，，，，且两相片层组织漫衍匀称，，，，，，能够有用的提高塑性。。。。。因此，，，，，，经780℃退火后的高氧TC4钛合金既具有相对较高的强度，，，，，，同时塑性下降水平较。。。。。，，，，，综协力学性能最优。。。。。

2.3退火温度对断口形貌的影响

图6为经差别温度退火处置惩罚后的试样拉伸断口形貌。。。。。？？？？？梢苑⒚鳎，，，，，各试样均爆发韧性断裂，，，，，，主要有纤维区和剪切唇区两部分组成，，，，，，可在断口看到显着的韧窝结构，，，，，，可是差别退火温度下韧窝结构也保存部分差别。。。。。在温度相对较低时，，，，，，在组织中初生α相爆发融合，，，，，，并未形成通例的α相+板条状两相组织，，，，，，只爆发了部分α"相，，，，，，由于板条状的两相组织更窄，，，，，，因此相较于HIP态强度有大幅提高，，，，，，且断口形貌升沉较大。。。。。当退火温度为继续升高时，，，，，，α"相转化水平逐渐升高，，，，，，合金组织更匀称。。。。。经由730℃退火后高氧TC4断口处韧窝最为显着，，，，，，说明在经由730℃退火后合金的韧性最好，，，，，，这验证了在经由730℃退火后伸长率和断面缩短率都较高的征象。。。。。而经由780℃退火后的高氧TC4组织断口升沉相对较为平缓，，，，，，韧窝结构较。。。。。，，，，，可是也体现出了显着的韧性断裂特征，，，，，，剪切唇与纤维戋戋明确显。。。。。

3、结论

（1）在铸造内应力与微观压应力的配相助用力下，，，，，，铸件在退火时会爆发一定水平的回复征象，，，，，，当退火温度为780℃时，，，，，，高氧TC4钛合金的组织越发匀称，，，，，，为集束不规则漫衍的板条状两相组织以及少量漫衍的等轴组织。。。。。

（2）退火温度对铸件力学性能影响相对较。。。。。，，，，，其中抗拉强度最大增幅为24.5MPa，，，，，，伸长率的最大增幅为2.5%，，，，，，当退火温度为780℃时，，，，，，高氧TC4钛合金体现为典范的韧性断裂，，，，，，韧窝升沉显着，，，，，，同时具有较高的强度与塑性，，，，，，综协力学性能较为优异。。。。。

参考文献

[1] 张喜燕，，，，，，赵永庆，，，，，，白晨光.钛合金及应用[M]. 北京:北京化学工业出书社，，，，，，2005.

[2] 张翥，，，，，，王群骄，，，，，，莫畏. 钛的金属学和热处置惩罚[M]. 北京: 冶金工业出书社，，，，，，2009.

[3] 李梁，，，，，，孙健科，，，，，，孟祥军. 钛合金的应用现状及生长远景[J]. 钛工业希望，，，，，，2011(2): 1-3.

[4] 张捷频，，，，，，闵新华. 杂质元素 N、O、Fe 对 TA15 钛合金性能和组织的影响[J]. 质料开发与应用，，，，，，2013，，，，，，28(2): 83-86.

[5] 贾志伟，，，，，，冯芝华，，，，，，纪志军，，，，，，等.O 含量对 ZTA15 钛合金显微组织和性能的影响[J].新手艺新工艺，，，，，，2021(9):76-80.

[6] 梁超，，，，，，刘文彬，，，，，，王铁军，，，，，，等.O 含量对热等静压 TC4 钛合金力学性能的影响[J].粉末冶金工业，，，，，，2019，，，，，，29(5):12-17.

[7] 鲍学淳，，，，，，程礼，，，，，，陈煊，，，，，，等. 热处置惩罚工艺对 TC4 钛合金组织和力学性能的影响[J]. 金属热处置惩罚，，，，，，2019，，，，，，44(6): 137-140.

[8] 毛江虹，，，，，，杨晓康，，，，，，罗斌莉，，，，，，等.热处置惩罚温度对 TC4ELI 合金组织与性能的影响[J].金属热处置惩罚，，，，，，2020，，，，，，45(2):166-174.

[9] SADEGHPOUR S，，，，，，ABBASI S M，，，，，，MORAKABATI M，，，，，，et al.Correlation between alpha phase morphology and tensile properties of a new beta titanium alloy[J].Materials and Design，，，，，，2017，，，，，，121(5):24-35.

[10] TARZIMOGHADAM Z，，，，，，SANDLBES S，，，，，，PRADEEP K G，，，，，，et al.Microstructure design and mechanical properties in a near-α Ti–4Mo alloy[J].Acta Materialia，，，，，，2015，，，，，，97:291-304.

[11] ZHAO Q Y，，，，，，SUN Q Y，，，，，，XIN S W，，，，，，et al. High-strength titanium alloys for aerospace engineering applications: A review on melting-forging process[J]. Materials Science and Engineering，，，，，，2022，，，，，，A845: 1-13.

[12] DENG H，，，，，，JIAO Z，，，，，，CHENG X，，，，，，et al. Effect of double annealing treatments on Ti-10V-2Fe-3Al alloy by directed energy deposition[J].Materials Science and Technology，，，，，，2023（卷期？？？？？？）: 1-10.

[13] WANG X，，，，，，LI M，，，，，，ZHANG Y Q，，，，，，et al.Effect of annealing temperature on microstructure and mechanical properties of SP-700 titanium alloy sheet[J].Transactions of Materials and Heat Treatment，，，，，，2018，，，，，，39(4):44-50.

[14] LI C，，，，，，CHEN J，，，，，，LI W，，，，，，et al. Study on the relationship between microstructure and mechanical property in a metasTab. β titanium alloy[J].Journal of Alloys and Compounds，，，，，，2015，，，，，，627: 222-230.

[15] 孟宪伟，，，，，，赵锦秀，，，，，，程建雄，，，，，，等. TC4 钛合金热处置惩罚工艺的研究现状及希望[J]. 装备制造与教育，，，，，，2019，，，，，，33(3): 28-30.

[16] 李银标，，，，，，刘泰达. 铸造 TC4 钛合金的组织与性能研究[J].热加工工艺，，，，，，2022，，，，，，51(21): 65-68.

[17] LI D R，，，，，，WANG K，，，，，，YAN Z B，，，，，，et al. Evolution of microstructure and tensile properties during the three-stage heat treatment of TA19 titanium alloy[J]. Materials Science and Engineering，，，，，，2018，，，，，，A716: 157-164.

[18] LEE S W，，，，，，PARK C H，，，，，，HONG J K，，，，，，et al. Effect of solution treatment and aging conditions on tensile properties of Ti-Al-Fe-Si alloy[J].Materials Science & Engineering，，，，，，2017，，，，，，A697: 158-166.

[19] 刘婉颖，，，，，，朱毅科，，，，，，林元华. 热处置惩罚对 TC4 钛合金显微组织和力学性能的影响[J]. 质料导报，，，，，，2013，，，，，，27(9): 108-111.

[20] 李昌，，，，，，任伟宁，，，，，，杨。。。。。，，，，，等. TC4 钛合金 β 热处置惩罚的显微组织演变[J]. 热加工工艺，，，，，，2024(10): 151-154.

相关链接
