前 言

钛是20世纪50年月生长起来的一种主要的结构金属，，，，，，钛可以与其他金属元素形成合金，，，，，，提高和改善其力学性能与物理特征，，，，，，以顺应差别的需要 [1] 。。。。。。。钛及其合金具有高强度 [2-3] 、低弹性模量 [4] 、优良的耐侵蚀性 [5-7] 、优异的生物相容性 [8-9]等特征，，，，，，在航空航天紧固件、石油工业、工程部件、医疗起搏器等领域获得了普遍应用。。。。。。。

随着科学手艺的飞速生长以及人们生涯质量水平的提高，，，，，，海内外对油气资源的需求日益增添。。。。。。。古板的油气勘探手艺已无法知足石油工业向深层油气勘探开发的需求，，，，，，随着勘探地层的加深，，，，，，所遇到的开采情形也更趋重大，，，，，，地层压力抵达约150 MPa，，，，，，温度抵达约300 ℃，，，，，，井深抵达10 km左右，，，，，，H₂S和CO₂含量也在增添 [10-11] ，，，，，，这就使得对油井管的性能和质量要求越来越严苛。。。。。。。

我国古板的油井管大多接纳碳钢，，，，，，好比G105、L80、N80、P110等。。。。。。。然而，，，，，，我国油气开发情形较为卑劣，，，，，，油井管在井下服役不但要面临高温、高压的挑战，，，，，，还要经受H₂S、CO₂ 、高浓度盐水/完井液、单质硫和强酸等侵蚀情形的配相助用 [12] ，，，，，，古板碳钢油井管已无法知足卑劣的服役情形。。。。。。。外洋应用于油井管的钛合金质料主要有UNS R56404（Ti-6Al-4V-0.08Ru）、UNS R55400（Ti -5.5 Al-4.3 Zr-5.7 V-1.3 Mo-0.10 O-0.06 Pd）、UNS R58640 （Ti-3Al-8V-6Cr-4Zr-4Mo）、UNSR56260 （Ti-6Al-2Sn-4Zr-6Mo） 等，，，，，，随着手艺的前进，，，，，，抗侵蚀性能好、比强度高的TC4 （Ti-6Al-4V）钛合金也逐步应用到我国油井管中。。。。。。。

1、钛合金组织及力学性能研究希望

1.1　组织

钛合金室温平衡组织具有三种典范的结构，，，，，，即六方密排结构α、体心立方结构β和α+β双结构 [13] 。。。。。。。凭证亚稳固状态组织可分为α型、近α型、α+β型、近β型、亚稳固β型和β型等多个系列的钛合金，，，，，，牌号近百种 [14-15] 。。。。。。。在温度低于882 ℃时，，，，，，形成典范的密排六方结构α相，，，，，，当温度凌驾882 ℃时，，，，，，α相则转变为体心立方结构β相 [16] 。。。。。。。

其中α型钛合金不可举行热处置惩罚强化，，，，，，以是一样平常强度不凌驾689 MPa，，，，，，通常其主要用于低压流体运送管路，，，，，，如换热管制、冷却管路等 [17] 。。。。。。。α+β型合金由于可以热处置惩罚强化而具有较好的强度和韧性匹配，，，，，，可以用作制备较高强度要求的钻杆、油套管等 [18] 。。。。。。。可是若是在对强度有更高要求的工况下，，，，，，可以选择β型或者近β型钛合金，，，，，，这种合金通过控制β相和二次α相的形貌和尺寸，，，，，，能够获得强度高达1 140~1 242 MPa的钛合金管材 [19] ，，，，，，同时β型或者近β型钛合金还具有更好的抗氢性能，，，，，，该特点是α型和α+β型钛合金所不具备的。。。。。。。

1.2　力学性能

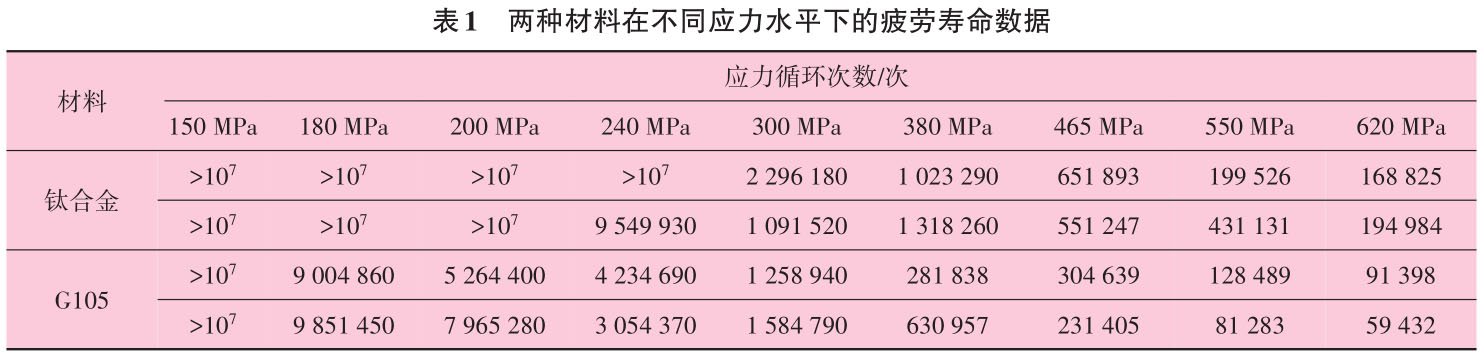

钛合金相较于碳钢而言，，，，，，具有较高的强度和较低的延伸率，，，，，，其力学性能更优。。。。。。。Mou等 [20] 对钛合金油管和 G105钢举行疲劳性能比照试验，，，，，，在差别应力水平下的疲劳寿命数据见表 1。。。。。。。由表1可知，，，，，，钛合金试样的疲劳寿命约为G105钢的2倍，，，，，，且随应力水平的增添，，，，，，二者的差别略有增大。。。。。。。但将质料的试验效果扩展到钛合金钻杆的宏观性能时，，，，，，在相同的弯曲度和轴向载荷下，，，，，，钛合金钻杆的疲劳寿命是G105钢钻杆的10~12倍。。。。。。。

在相同弯曲应变下，，，，，，钛合金管的应力水平是G105钢管的一半，，，，，，但钛合金在侵蚀和疲劳情形下的性能优于G105钢。。。。。。。

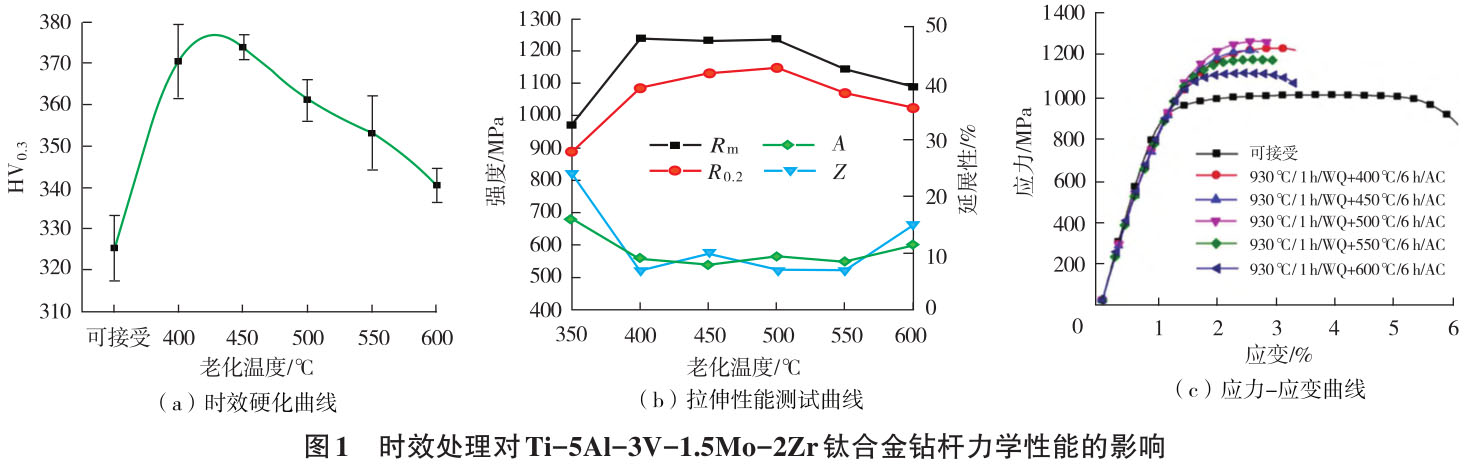

不少学者以为对钛合金举行一系列的刷新处置惩罚可以增强它的某些性能。。。。。。。Chun等 [21] 对此提供了一些证据，，，，，，他们研究了时效处置惩罚对Ti-5Al-3V-1.5Mo-2Zr钛合金钻杆组织和力学性能的影响。。。。。。。

原始试样的抗拉强度（R m ） 为972 MPa，，，，，，屈服强度 （R t0.2 ） 为885 MPa，，，，，，伸长率 （A） 为15%，，，，，，硬度 （HV 0.3 ） 为 325，，，，，，经由差别温度时效处置惩罚后，，，，，，钛合金钻杆质料的力学性能爆发了显着转变，，，，，，研究效果显示处置惩罚后Ti-5Al-3V-1.5Mo-2Zr钛合金的β晶粒尺寸增大，，，，，，晶界清晰，，，，，，α相群集，，，，，，晶界α相消逝。。。。。。。初生层片状α相尺寸增大，，，，，，次生α相体积分数逐渐增大。。。。。。。后接纳CMT5105拉伸试验机，，，，，，凭证GB/T 228.1—2010举行力学性能试验，，，，，，发明强度增大，，，，，，伸长率降低。。。。。。。随着时效温度的升高，，，，，，硬度先升高后降低（图1（a）），，，，，，与原试样相比，，，，，，拉伸强度和屈服强度显着提高，，，，，，延伸率降低（图1（b）），，，，，，而Ti-5Al3V-1.5Mo-2Zr钛合金钻杆质料的屈服征象不显着，，，，，，在应力-应变曲线上没有显着的屈服平台（图1（c））。。。。。。。时效后α/β界面位错群集提高了合金的强度，，，，，，二次相析出越多、晶粒越小，，，，，，强化效果越显著。。。。。。。

钛合金油管、套管在地下会遭受较大的外部压力载荷，，，，，，Liu等 [22] 基于强度抗压准则模子建设了一种新的钛合金油套管强度展望模子，，，，，，对差别要害参数的钛合金管和钢管的抗压强度举行盘算和较量。。。。。。。试验效果批注，，，，，，钛合金管的抗压强度小于相同规格的钢管。。。。。。。因此钛合金油管、套管的抗压强度对管柱在井下的清静至关主要。。。。。。。

外洋学者 Schutz 等 [23] 将 UNS R56404 钛管袒露在液态汞中，，，，，，在相关油气生产条件下，，，，，，对其划分举行高应力、一连拉伸和循环加载试验，，，，，，发明在232 ℃的液态汞中，，，，，，钛管可以完全对抗液态金属脆变和其他形式的情形退化。。。。。。。他们还对 UNSR55400钛合金在ANSI/NACE MR0175/ISO 15156标准下的酸性使用状态举行了研究[24] 。。。。。。。UNSR55400属于α+β型钛合金，，，，，，是专门为高温高压油气生产效劳开发的一种新型高强度钛合金，，，，，，他们发明UNS R55400钛合金可以在高达198g/L氯化物(饱和)的酸性盐水情形中使用，，，，，，并且可以在最大硬度41HRC、最高温度288 ℃，，，，，，含或不含单质硫情形中，，，，，，遭受至少高达3.45 MPa的H₂S分压和6.9 MPa的CO₂分压的酸性条件下使用。。。。。。。

综上所述，，，，，，钛合金油井管的抗侵蚀性能要优于古板碳钢油井管，，，，，，其次可以通过时效处置惩罚来强化其自身的力学性能，，，，，，并且具有对抗液态金属脆变、抗硫抗酸的优良特征。。。。。。。可是在具有较大外部压力载荷的服役情形时，，，，，，钛合金油井管的抗压强度远不如碳钢油井管。。。。。。。我国针对怎样改善钛合金抗压、抗弯强度方面的研究甚少，，，，，，因此，，，，，，研究在高应力条件下坚持甚至提高钛合金质料强度具有主要意义。。。。。。。

2、钛合金在石油工业中的应用

随着油气勘探向深水、高温高压、高侵蚀等非通例油气资源的一直生长 [25-28] ，，，，，，现有的油井管质料已不可知足其使用条件 [29] 。。。。。。。钛合金油井管具有比强度高、耐侵蚀性好、弹性模量低、易冷成型、耐海水侵蚀等优良特征 [30-31] ，，，，，，因此被应用于深井、超深井、短半径水平井和高酸油气井当中，，，，，，成为支持其生长的有力工具。。。。。。。

早在20世纪90年月，，，，，，钛合金就因其优良的综合性能被应用于石油工业。。。。。。。美国RMI公司 [32] 研制出性能优良、可用于油井管材的α+β型钛合金管。。。。。。。之后RMI公司在此基础上，，，，，，又研制了一系列适用于石油工业的钛合金质料，，，，，，如 Ti-Bcta-C、3-2.5RU等。。。。。。。国产钛合金油井管是由西安有数金属质料研究院有限公司研制开发的，，，，，，与古板钢管相比，，，，，，具有质量轻、强度高、耐侵蚀、抗疲劳等优点。。。。。。。钛合金已成为未来盛行的油井管材，，，，，，它能有用地解决卑劣工况下油井管道的侵蚀失效问题。。。。。。。

2.1　钻杆

关于一些需要特殊工艺开采的油井，，，，，，接纳钛合金钻杆是未来的趋势 [33] 。。。。。。。与常用钢制钻杆相比，，，，，，钛合金钻杆具有无邪、结构应力小、耐疲劳、耐侵蚀、质量轻等优点，，，，，，在高曲率井的钻井应用中具有应用远景。。。。。。。但钛合金硬度低，，，，，，耐磨性差，，，，，，在磨损历程中容易爆发咬伤和粘附，，，，，，使元件在使用初期失效。。。。。。。威德福的子公司Grant Prideco和RTI能源系统公司开发了一种接纳热轧工艺的钛合金钻杆，，，，，，它不但具有通俗钢管的强度，，，，，，还具有合成质料的柔韧性，，，，，，质量更轻，，，，，，耐侵蚀，，，，，，耐久耐用 [34-36] 。。。。。。。

与外洋相比，，，，，，我国钛合金钻杆手艺起步较晚，，，，，，但生长迅速。。。。。。。钛合金钻杆杆体接纳Ti-6Al-4V热轧无缝管制成。。。。。。。设计加工的Ф73.02 mm钛合金钻杆外径73.02 mm，，，，，，壁厚9.19 mm，，，，，，长9.15 m。。。。。。。钻杆杆体抗拉强度和疲劳强度高，，，，，，弹性模量低，，，，，，耐侵蚀性能好，，，，，，制造本钱低。。。。。。。别的，，，，，，Ti-6Al-4V质料还具有优异的热锻、加工和焊接性能。。。。。。。图 2 为G105、S135、V150和钛合金钻杆试样的硬度测试效果，，，，，，从图2可以看出，，，，，，钻杆硬度漫衍较为匀称，，，，，，钛合金钻杆的弹性模量和密度都低于钢钻杆，，，，，，但钛合金钻杆的硬度却高于 G105和 S135，，，，，，这一性能可能会增强钛合金钻杆的耐磨性 [37] 。。。。。。。钛合金增厚钻杆端壁厚度的锥度转变可以显著降低钻杆头与钻杆体讨论处的弯曲应力，，，，，，使钻杆讨论的弯曲应力沿轴向匀称漫衍，，，，，，从而大大提高钛合金钻杆的抗疲劳性能。。。。。。。钛合金钻杆更适用于短半径井、长水平井、侵蚀情形重大的井眼轨迹井 [37] 。。。。。。。

2.2　油套管

油套管是用于支持油、气井井壁的管材，，，，，，以包管钻井历程和完井后整个油井的正常运行。。。。。。。每一口井凭证差别的钻井深度和地质情形，，，，，，要使用几层套管。。。。。。。套管下井后要接纳水泥固井，，，，，，它与油管、钻杆差别，，，，，，不可以重复使用，，，，，，属于一次性消耗质料，，，，，，其消耗量占所有油井管的70%以上，，，，，，因此油套管质料亟需刷新。。。。。。。

美国雪佛龙公司研制了 Ti-6Al-2Sn-4Zr-6Mo、Ti-6Al-4V、Ti-6Al-4V-Ru、Ti-3Al-8V-6Cr -4Zr-4Mo等钛合金油套管质料，，，，，，已在墨西哥湾部分高压高温、超高压高温井中接纳 [38] 。。。。。。。其中，，，，，，热采井使用的钛合金套管接纳Ti-6246合金质料。。。。。。。自2003年起，，，，，，145钢级钛合金套管应用于深度1 524 m、温度260~287 ℃的热采井中，，，，，，取得了优异的效果。。。。。。。RMI公司接纳热旋转-压力穿孔管材轧制工艺，，，，，，乐成研制出钛合金套管、油管和一连管。。。。。。。经美国侵蚀工程师协会NACE认定，，，，，，RMI公司生产的钛合金油井管在330 ℃以下，，，，，，完全可对抗H₂S、CO₂ 和Cl_-侵蚀，，，，，，Gr29钛合金管材在酸性油气井服役实践证实，，，，，，其抗侵蚀能力凌驾C276镍基合金，，，，，，本钱低于G3镍基合金油套管 [39-40] 。。。。。。。

我国宝钛集团对Ti-6Al-4V钛合金升级改型，，，，，，批量生产了Φ90~Φ120 mm挤压钛合金管材，，，，，，在埋藏深度6 800 m、H 2 S体积分数5.77%、地层温度158 ℃的元坝气田应用，，，，，，抗硫化物应力侵蚀性能与镍基合金油井管相近，，，，，，甚至更优。。。。。。。中国石油集团石油管工程手艺研究院等使用α+β型钛合金开发了P110钢级钛合金油井管，，，，，，并与加拿大CFer中心相助举行了油套管特殊螺纹讨论气密封机理研究，，，，，，对牙型设计、过盈量盘算及密封结构兼顾抗黏扣性能举行研究，，，，，，开发了气密封特殊螺纹钛合金讨论，，，，，，经中国海洋石油公司下井试验，，，，，，证实其性能凌驾 API SPEC 5CT—2011标准对P110钢级钛合金的要求 [41] 。。。。。。。

3、钛合金油井管抗侵蚀性能研究希望

钛合金抗侵蚀的实质是由于钛是一种热力学不稳固的元素，，，，，，标准电极电位只有-1.63 V (标准氢电极HSE)，，，，，，因此使得钛及钛合金在空气甚至水中极易形成一种一连、致密同时又很是薄的外貌氧化膜，，，，，，由内层的 Ti₂O₃ 和外层的 TiO₂组成，，，，，，并且随着氧化还原反应的举行而一直增厚。。。。。。。氧化膜笼罩在钛合金的外貌阻碍了反应电荷传输而镌汰或抑制了钛合金在侵蚀介质中的消融，，，，，，泛起钝化征象。。。。。。。然而，，，，，，钛合金具有比其他合金更高的正电位，，，，，，当与差别的合金耦适时，，，，，，钛合金作为阴极被保；；；；；；，，，，，，加速了耦合金属的侵蚀，，，，，，可导致结构破损 [42] 。。。。。。。因此，，，，，，海内外学者对钛合金在钻杆和油套管中的抗侵蚀性能也举行了一定的研究。。。。。。。

3.1　钛合金钻杆抗侵蚀性能研究希望

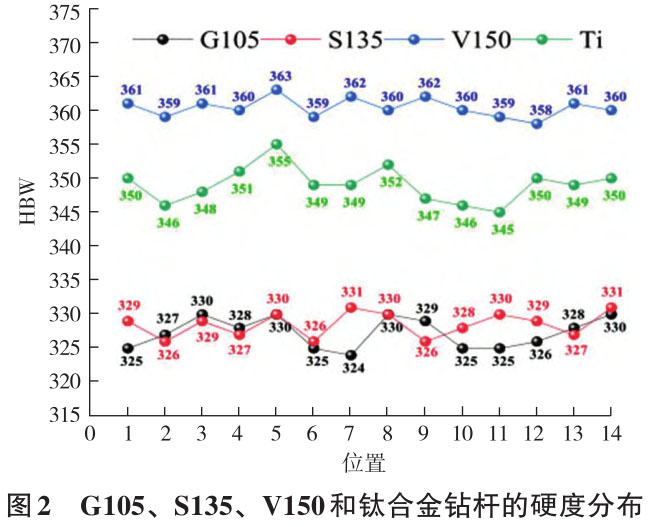

Peng 等 [37] 对钛合金钻杆的疲劳性能举行了评价，，，，，，效果批注，，，，，，在空气中随着钢种品级的提高，，，，，，钻杆的疲劳寿命会延伸，，，，，，而在钻井泥浆中，，，，，，钛合金钻杆的疲劳性能最好。。。。。。。图3 （a） 显示了差别钻杆试样在室温 H₂S 泥浆下的疲劳曲线，，，，，，H₂S泥浆的保存会大大降低每个钻杆试样的疲劳寿命，，，，，，说明钻杆对H₂S泥浆具有较高的敏感性。。。。。。。

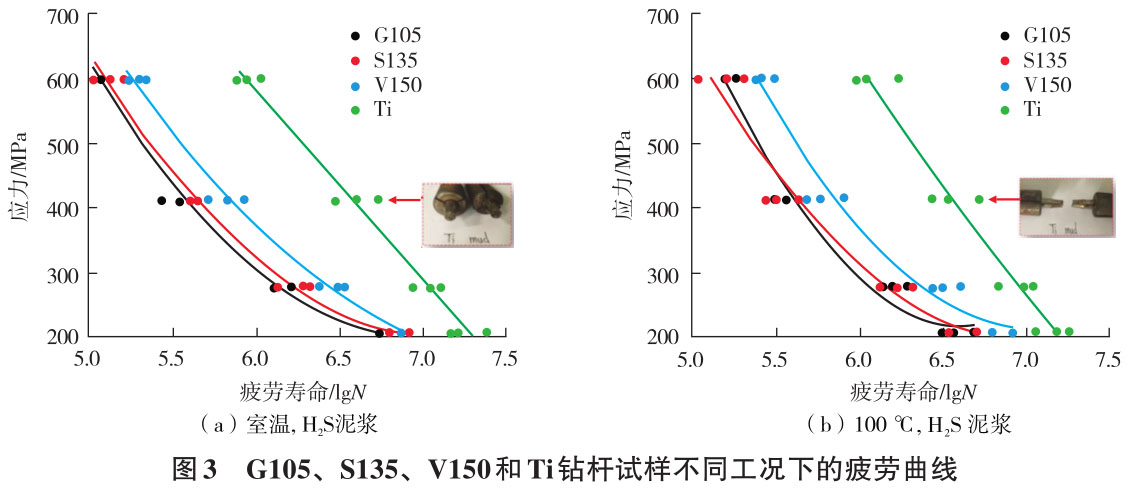

在H₂S泥浆情形下，，，，，，钛合金钻杆的疲劳寿命显著高于 G105、S135 和 V150 等钢钻杆。。。。。。。图 3 （b）绘制了100 ℃、H 2 S泥浆中差别钻杆的S-N曲线，，，，，，与室温空气相比，，，，，，G105、S135、V150和Ti试样的疲劳寿命显著降低。。。。。。。H 2 S泥浆与温度的耦合因素比简单因素对钻杆疲劳寿命的影响更大。。。。。。。在这种耦合条件下，，，，，，钛钻杆的疲劳寿命仍比其他钻杆具有较大的优势。。。。。。。

Chen等 [43] 接纳新型外貌处置惩罚微弧氧化手艺，，，，，，在氧化溶液中加入差别浓度的钨酸钠，，，，，，对TC4钛合金钻杆外貌举行微弧氧化处置惩罚。。。。。。。研究批注，，，，，，钨掺杂能有用提高TC4钛合金钻杆的硬度和抗侵蚀性能。。。。。。。并且当钨酸钠浓度为3g/L时，，，，，，钛合金钻杆上微弧氧化层的综合性能最佳。。。。。。。

综上研究，，，，，，钛合金钻杆在高温高硫情形下的侵蚀疲劳寿命优于钢钻杆，，，，，，并且TC4钛合金外貌经由处置惩罚能够有用提高钻杆的硬度和抗侵蚀性能。。。。。。。可是现在关于通过外貌处置惩罚的要领来提高钛合金钻杆的抗侵蚀性能的研究还很少，，，，，，这也为以后的研究提供了偏向。。。。。。。

3.2　钛合金油套管抗侵蚀性能研究希望

Wang等 [44] 对可以用作油套管的钛合金质料TC4举行了研究，，，，，，他们发明在酸性侵蚀情形下，，，，，，TC4合金外貌局部保存电化学侵蚀征象，，，，，，以点侵蚀为主。。。。。。。在含CO₂的完井液中，，，，，，TC4合金的侵蚀水平较严重，，，，，，但在含CO₂的地层水中耐侵蚀性能较好。。。。。。。在上述两种含CO₂ 的侵蚀介质中，，，，，，TC4合金具有优异的抗应力侵蚀开裂性能。。。。。。。与陆地情形相比，，，，，，TC4合金在深海；；；；；Ｇ樾沃卸杂αη质纯迅舾小。。。。。。同时，，，，，，Wang等 [45] 还研究了差别应力加载条件下TC4钛合金的耐蚀机理，，，，，，发明加载弹性应力的试样外貌泛起凹坑，，，，，，但孔蚀水平较轻，，，，，，外貌膜层体现出n型半导体性子，，，，，，具有阳离子选择透过性。。。。。。。当遭受塑性应力的试样外貌凹坑更深、尺寸更宽，，，，，，外貌膜层的半导体型转变为p型时，，，，，，Cl - 、CO₃^2- 等阴离子更容易吸附、破损保；；；；；；つ，，，，，，并通过保；；；；；；つび牖褰哟，，，，，，导致TC4钛合金耐侵蚀性能下降。。。。。。。

现在，，，，，，非古板油气田事情条件卑劣。。。。。。。高温会降低油管和套管的屈服强度和弹性模量，，，，，，高压会增添油管和套管的压力。。。。。。。在H₂S、CO₂和Cl - 的单独或配相助用下，，，，，，油套管的侵蚀越来越严重。。。。。。。钛合金油管、套管可以有用解决井下侵蚀失效问题，，，，，，但现在对钛合金油管、套管耐侵蚀性能的研究还不完善，，，，，，需要进一步研究。。。。。。。

3.3　钛合金油井管抗侵蚀性能影响因素

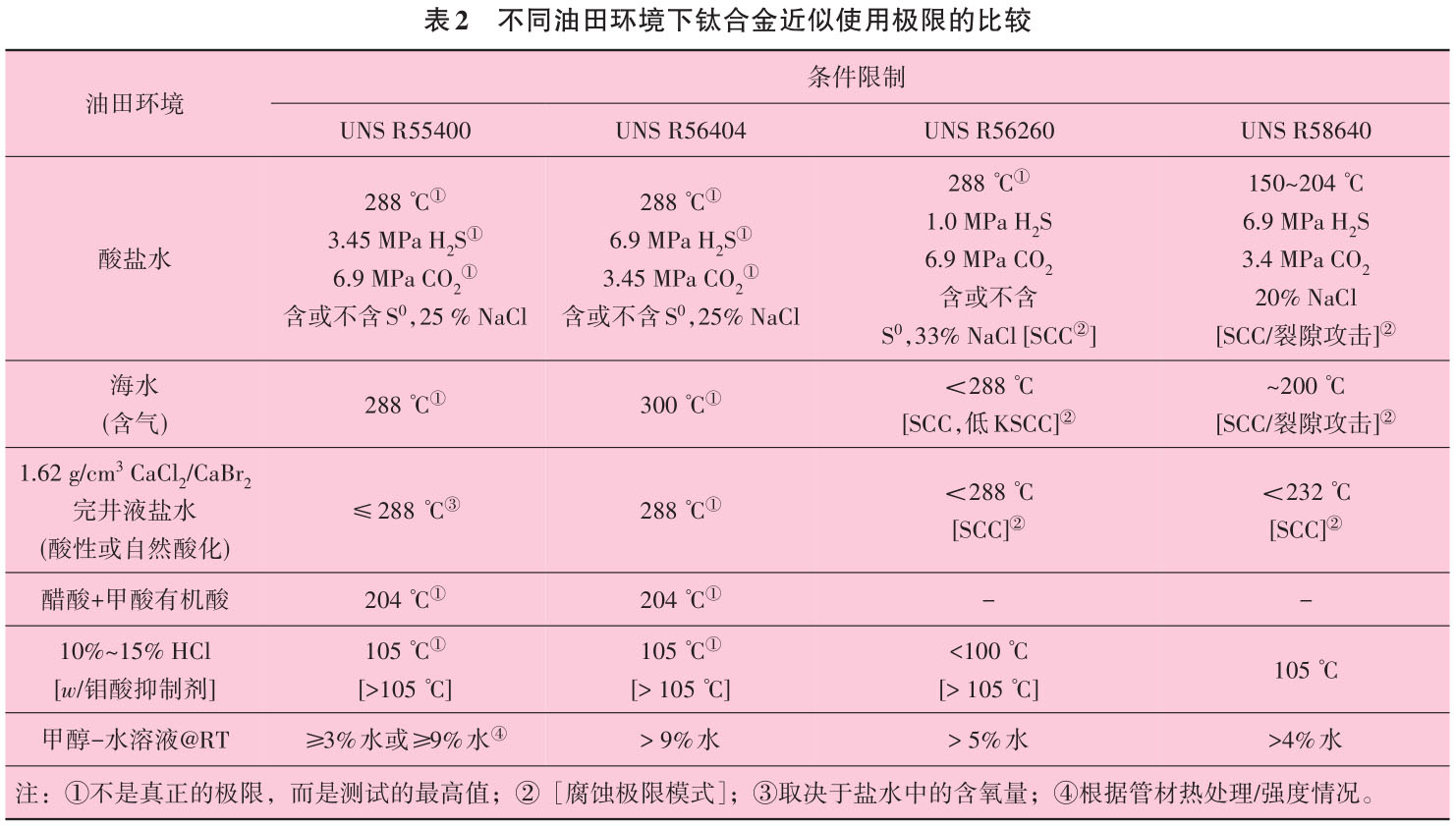

Schutz 等 [46] 较量了 UNS R55400 合金管柱与其 他 油 田 钛 合 金 管 柱 的 耐 腐 蚀 性 能 ，，，，，， UNSR55400 管道开发的实验室侵蚀测试数据显示，，，，，，在油田工业相关的高酸性、非酸性富含氯化物的水情形中，，，，，，钛合金抗SSC和局部点蚀及误差侵蚀能力有所提高。。。。。。。表2展示了在差别油田情形中差别类型钛合金的近似情形服役极限值。。。。。。。从表2可以看出，，，，，，UNS R55400和UNS R56404钛合金在酸性和非酸性富氯化物水情形中性能最好，，，，，，强度最高的是UNS R58640 beta钛合金。。。。。。。

Wei等 [47] 研究了退火温度对Ti-Mo钛合金在盐酸中的组织演变及侵蚀行为的影响，，，，，，他们发明退火温度凌驾850 ℃后，，，，，，钛合金外貌形成的MoO₃和TiO₂钝化膜加速消融，，，，，，侵蚀速率增添，，，，，，形成α相和β相微原电池。。。。。。。别的，，，，，，该钝化膜显示出与退火温度无关的n型半导体性能。。。。。。。

通过以上研究效果发明，，，，，，退火温度、高酸、非酸性富氯化物水情形都会影响钛合金的抗侵蚀性能，，，，，，这一结论对以后优化钛合金质料具有指导意义。。。。。。。

4、钛合金质料制备与优化

为相识决短半径水平井中钢制钻杆早期疲劳的问题，，，，，，Grant prideco与RTI能源公司团结开发了一种钛合金钻杆 [48] 。。。。。。。该钛合金钻杆强度高、质量轻、耐侵蚀。。。。。。。Schutz和 Watkins [49] 在合金元素的基础上接纳古板的α+β钛合金TC4钻杆，，，，，，通过限制合金中最大的合金元素含量 （ 即ELI的最高评级为0.13%O），，，，，，以最大限度提高抗断裂性能。。。。。。。

在合金中加入0.1%Ru，，，，，，研制出Ti-6Al-4V-Ru和Ti-3Al-2.5V-Ru 是两种本钱较低的耐侵蚀高强度钛合金钻杆，，，，，，并已乐成应用于地热卤水井、海上立管锥形应力讨论和深海海上钻井平台。。。。。。。微合金元素Ru的加入使合金具有耐应力侵蚀的性能，，，，，，在使用温度高达330 ℃、pH值低至2.3时，，，，，，耐侵蚀性能仍较好 [50-51] 。。。。。。。优化后的钛合金钻杆具有优异的耐侵蚀性能、低本钱、高强度的特征。。。。。。。Zhang等 [52] 以增材加工TC4合金为基础，，，，，，优化两步化学抛光工艺，，，，，，获得了较好的外貌质量。。。。。。。抛光后TC4合金的失重率仅为2.51%；；；；；；；TC4外貌粗糙度降低了71.86%，，，，，，外貌质量获得了显著改善，，，，，，在合金外貌形成了匀称稳固的TiO₂钝化膜。。。。。。。与未抛光的TC4相比，，，，，，抛光后试样外貌钝化膜的厚度减小，，，，，，钝化膜的电阻增大，，，，，，具有较高的耐蚀性。。。。。。。Zhang等 [53] 提出了一种新型激光加工的试验设计，，，，，，使用沉积Ti-Al-V-xC合金来剖析基体中C、Al和V之间的固溶关系以及C对TiC沉淀行为的影响，，，，，，研究效果批注，，，，，，C的固溶强化和TiC的一连析出提高了钛基合金的压痕硬度、弹性模量和屈服强度，，，，，，这项事情将为设计用于激光增材制造和其他激光加工手艺的优化钛基复合质料涤讪基础。。。。。。。Zhao等 [54] 在硅对高温钛合金性能和强化机理的影响研究中提出，，，，，，硅的加入有利于提高高温情形下钛合金的强度、抗蠕变性和抗氧化性，，，，，，可是这也保存着降低钛合金塑性的误差。。。。。。。这项研究为制备高温情形下服役的油井管提供了新的研究偏向。。。。。。。

5、竣事语

虽然现在关于钛合金在油井管的应用已经有了较多的研究效果，，，，，，但仍然保存一些亟待解决的问题，，，，，，例如抗氧化性差、硬度低、可焊性能差，，，，，，特殊是外貌硬度较低，，，，，，导热性和耐磨性差，，，，，，钛合金管材螺纹粘询问题，，，，，，使用优化的质料制备的油井管能否长时间服役于高CO₂和高H₂S情形，，，，，，以及凭证现实使用需求可能需要思量质料的焊接性能问题，，，，，，这些问题的进一步突破将对钛合金应用领域的拓展研究具有主要意义。。。。。。。

参考文献：

[1] ZHANG J H，，，，，，LI X X，，，，，，XU D S，，，，，，et al.Recent progress in the simulation of microstructure evolution in titanium alloys[J].Progress in Natural Science： Materials International，，，，，，2019，，，，，，29（3）：295-304.

[2] WU D，，，，，，LIU L B，，，，，，ZENG L J，，，，，，et al. Designing high-strength titanium alloy using pseudo-spinodal mechanism through diffusion multiple experiment and CALPHAD calculation[J].Journal of Materials Science & Technology，，，，，，2021（74）：78-88.

[3] NG C H，，，，，，BERMINGHAM M J，，，，，，DARGUSCH M S. Eliminating segregation defects during additive manufacturing of high strength β -titanium alloys[J]. Additive Manufacturing，，，，，，2021（39）：101855.

[4] SHI A，，，，，，CAI D，，，，，，HU J，，，，，，et al. Development of a low elastic modulus and antibacterial Ti-13Nb-13Zr-5Cu titanium alloy by microstructure controlling [J]. Materials Science and Engineering：C，，，，，，2021（126）：112116.

[5] WEI D B，，，，，，CHEN X H，，，，，，ZHANG P Z，，，，，， et al. Plasma surface tantalum alloying on titanium and its corrosion behavior in sulfuric acid and hydrochloric acid[J].Applied Surface Scie?nce，，，，，，2018（441）：448-457.

[6] PANG J J，，，，，，BLACKWOOD D J.Corrosion of titanium alloys in high temperature near anaerobic seawater[J].Corrosion Scie?nce，，，，，，2016（105）：17-24.

[7] WEI X，，，，，， AY A，，，，，， XIN L A，，，，，， et al. Synergistic interactions between wear and corrosion of Ti? 16Mo orthopedic alloy[J].Journal of Materials Research and Technology，，，，，，2020（9）：9996-10003.

[8] MK A，，，，，， HCC B. Simultaneous improvement of corrosion resistance and bioactivity of a titanium alloy via wet and dry plasma treatments[J].Journal of Alloys and Compounds，，，，，，2021（851）：156840.

[9] MAJUMDAR D D，，，，，，KUMAR V，，，，，，ROYCHOWDHURY A，，，，，， et al.In vivo analysis of bone ? tissue interface in medical grade titanium and porous titanium with and without cenosphere as space holder [J]. Materialia，，，，，，2020（9）：100623.

[10] MANUEL G，，，，，， KRYSTIAN M，，，，，， ROBERT H，，，，，， et al. Titanium alloy tubing for HPHT application[J]. Social of Petroleum Engineers，，，，，，2008（11578）：21-24.

[11] ZERINGUE R. HPHT completion challenges，，，，，， SPE high pressure/high temperature sour well design applied technology workshop[J]. The Woodlands TX，，，，，，2005（3）：17-19.

[12] LIU Q，，，，，，ZHOU B，，，，，，ZHANG J T，，，，，，et al. Influence of Ru-Ni-Nb combined cathode modification on corrosion behavior and passive film characteristics of Ti?6Al-?4V Alloy used for oilcountry tubular goods[J]. Corrosion Science，，，，，，2022（207）：110569.

[13] HUANG S，，，，，，ZHANG J，，，，，，MA Y，，，，，， et al. Influence of thermal treatment on element partitioning in α+β titanium alloy[J].Journal of Alloys and Compounds，，，，，，2019（791）：575-585.

[14] CLEARFIELD H M.Surface preparation of metals[J].Engin?eered Materials Handbook，，，，，，1982（3）：79．

[15] VEIGA C ，，，，，，DAVIM J P ，，，，，，LOUREIRO A J R.Properties and applications of titanium alloys： A brief review[J].Reviews on Advanced Materials Science，，，，，，2012，，，，，，32（2）：133-148.

[16] PUSHP P，，，，，，DASHARATH S M，，，，，，ARATI C. Classification and applications of titanium and its alloys[J]. Materials Today：Proceedings，，，，，，2022，，，，，，54（2）：537-542.

[17] JAMES A. First commercial application of grade 26 titanium 0.10 ruthenium alloy [J].NACE Corrosion，，，，，， 2002（02127）：1-15．

[18] PER G O，，，，，，FRODE B，，，，，，RONALD W S.Prevention of hydrogen damage of offshore titanium alloy components by cathodic protection systems [J]. NACE Corrosion，，，，，，1997（447）： 9-14．

[19] BOB H，，，，，，MANUEL G，，，，，，KRYSTIAN M，，，，，，et al. Titanium alloy tubing for HPHT OCTG applications[J]. NACE Corrosion，，，，，，2010（10318）：1-14．

[20] MOU Y S，，，，，， YU H，，，，，， LIAN Z H，，，，，， et al. Experimental and numerical study on mechanical performance of titanium drill pipe in severe doglegs[J]. Unconventional Resources Techn?ology Conference，，，，，， 2021（208273）： 1-15.

[21] FENG C，，，，，，LI R Z，，，，，，LIU Y G，，，，，，et al. Aging treatment effect on microstructure and mechanical properties of Ti-5Al-3V-1.5Mo-2Zr titanium alloy drill pipe[J]. Journal of Materials Engineering and Performance，，，，，，2020，，，，，，10（14）：1-15.

[22] LIU Q，，，，，，LI N，，，，，，SHEN Z X，，，，，，et al. Calculation model and experimental study of the collapse strength of titanium alloy tubing and casing[J].Scientific Reports，，，，，，2022（12）：4526.

[23] SCHUTZ R W，，，，，，CLAPP G，，，，，，MEKHA B，，，，，，et al. Resistance of UNS R56404 titanium to mercury liquid metal embrittlement [C]//NACE International Corrosion，，，，，，2016（7556）：1-14.

[24] SCHUTZ R W，，，，，，JENA B C. Sour service test qualification of a new high ? strength titanium alloy-UNS R55400[C]//NACE International Corrosion，，，，，，2015（5794）：1-15.

[25] SHADRAVAN A，，，，，，AMANI M. HPHT 101-What petroleum engineers and geoscientists should know about high pressure high temperature wells environment[J]. Energy Science and Technology，，，，，，2012，，，，，，4（2）：36.

[26] ZHANG F F，，，，，， FENG C，，，，，， ZHU L J，，，，，， et al. Research progress on corrosion resistance of titanium alloy oil well tubing[J].Material Science Forum，，，，，，2021（1035）：528-533.

[27] HU D F，，，，，，WEI Z H，，，，，，LIU R B，，，，，，et al. Enrichment control factors and exploration potential of lacustrine shale oil and gas：A case study of Jurassic in the fulling area of the Sichuan Basin [J].Natural Gas Industry：B，，，，，，2022，，，，，，9（1）：1-8.

[28] SUN J G，，，，，，SONG D J.The research and application of titanium alloys for oil and natural gas at home and abroad[J].Materials Development and Application，，，，，，2019，，，，，，34（6）：96-102.

[29] CHANDLER B，，，，，，JELLISON M J，，，，，，PAYNE M L，，，，，，et al. Advances and emerging drillstring technologies overcome operational challenges [J]. World Oil，，，，，，2006（10）：23-34.

[30] CRAIG B.Oilfield metallurgy and corrosion[J]. Metcorrosion，，，，，，2004（3）：84-115.

[31] ZIOMEK-MOROZ M. Environmentally assisted cracking of drill pipes in deep drilling oil and natural gas wells[J]. Journal of Materials Engineering and Performance，，，，，，2012（6）：21.

[32] SCHUTZ R W，，，，，， WATKINS H B. Recent developments in titanium alloy application in the energy industry[J]. Materials Science and Engineering A，，，，，，1998（243）：305-315.

[33] LIU W Y，，，，，，BLAWERT C，，，，，，ZHELUDKEVICH M L. Effects of graphene nanosheets on the ceramic coatings formed on Ti6Al4V alloy drill pipe by plasma electrolytic oxidation[J].Journal of Alloys and Compounds，，，，，，2019（789）：996-1007.

[34] JACKIE E，，，，，， SCHUTZ R W，，，，，， EDMOND I. Development of Titanium Drill Pipe for Short Radius Drilling[J]. Society of Petroleum Engineers，，，，，，2000（59140）：1-11.

[35] YUAN W Y，，，，，，ZHANG Q H. Short ? radius horizontal well drilling and completion technology for shallow heavy oil sidetracking in Kazakhstan [J]. Oil Technology，，，，，，2006，，，，，，16（3）：13.

[36] HU X H. Titanium alloy drill pipe-the best choice for short radius horizontal drilling[J]. China Petroleum Machinery，，，，，，2000，，，，，，28（6）：61.

[37] PENG X B，，，，，， YU H，，，，，， LIAN Z H，，，，，， et al. Material optimization of drill pipe in complex wellbore environments by comparing fatigue life and cost [J].Energy Reports，，，，，，2021（7）：5042-5430.

[38] HARGRAVE B，，，，，，GONZALEZ M，，，，，，MASKOS K，，，，，，et al. Titanium alloy tubing for HPHT OCTG applications[C].//Corrosion conference and expo 2010，，，，，，NACE International，，，，，，2010（10318）： 1.

[39] L V X L，，，，，，SHU Y，，，，，，ZHAO G X. Research and application progress of Ti alloy oil country tubular goods[J]. Rare Metal Materials and Engineering，，，，，，2014，，，，，，43（6）：1518-1524.

[40] LIU Q，，，，，，SONG S Y，，，，，，LI D J，，，，，，et al. Application of titanium alloy in petrochemical industry[C]//Proceedings of the interna ? tional conference on string and tubing of oil and gas wells，，，，，，Xi’an：CNPC，，，，，，2014：383-396.

[41] FU Y R，，，，，，GU S Q，，，，，，SONG H M，，，，，，et al.Application status and prospect of titanium alloy pipe in exploration and development of high sour natural gas[J]. China Petroleum Machinery，，，，，，2018，，，，，，46（3）：116-124.

[42] CHEN X W，，，，，，LIAO D D，，，，，，ZHANG D F，，，，，，et al.Effect of content of graphene on corrosion behavior of Micro?Arc oxidation coating on titanium alloy drill pipe[J].International Journal of Electr?ochemical Science，，，，，，2020（15）：710-721.

[43] CHEN X，，，，，，LIAO D，，，，，，JIANG X，，，，，，et al.Effect of tungsten doping on the performance of MAO coatings on a Ti6Al4V drill pipe [J].Surface Innovations，，，，，，2020，，，，，，8（5）：279-286.

[44] WANG X Y，，，，，，ZHU S D，，，，，，LIU Q，，，，，，et al. Corrosion behavior on titanium alloys as OCTG in oil fields[J]. Materials Science Forum，，，，，，2021（1032）：195-200.

[45] WANG X Y，，，，，，ZHU S D，，，，，，YANG Z G，，，，，，et al.Corrosion-resistance mechanism of TC4 titanium alloy under different stress-loading conditions [J]. Materials，，，，，，2022（15）：4381.

[46] SCHUTZ R W，，，，，， JENA B C，，，，，，WALKER H W. Comparing environmental resistance of UNS R55400 alloy tubulars to other oilfield titanium alloys[J]. NACE International Corr ?osion，，，，，，2016（7328）：1-14.

[47] WEI Y，，，，，，PAN Z M，，，，，，FU Y，，，，，，et al. Effect of annealing tempe ?ratures on microstructural evolution and corrosion behavior of Ti-Mo titanium alloy in hydrochloric acid[J]. Corrosion Science，，，，，，2022（197）：110079.

[48] LI R Z，，，，，，FENG C，，，，，，JIANG L，，，，，，et al.Research status and deve?lopment of titanium alloy drill pipes[J]. Materials Science Forum，，，，，，2019（944）：903-909.

[49] SCHUTZ R W，，，，，，WATKINS H B. Recent developments in titanium alloy application in the energy industry[J]. Materials Science and Engineering A，，，，，，1998（243）：305-315.

[50] SCHUTZ R W. Performance of ruthenium-enhanced a-b titanium alloys in aggressive sour gas and geothermal well produced fluid brines [J]. NACE Corrosion，，，，，， 1997： 32.

[51] SCHUTZ R W，，，，，， BAXTER C F，，，，，， BOSTER P L. Applying titanium alloys in drilling and offshore production systems[J].Journal of metals，，，，，， 2001，，，，，， 53（4）： 33-35.

[52] ZHANG Y F，，，，，， LI J Z，，，，，， CHE S H，，，，，， et al. Chemical leveling mechanism and oxide film properties of additively manufactured Ti-6Al-4V alloy[J].Metals & Corrosion，，，，，， 2019（54）：13753-13766.

[53] ZHANG F Y，，，，，， DENG Y L，，，，，， ZHOU X，，，，，， et al. Effect of C addition on microstructure and mechanical properties of laser micro-alloying Ti-Al-V-C titanium matrix composites[J].Journal of Materials Research and Technology，，，，，， 2022（20）：147-156.

[54] ZHAO E T，，，，，， SUN S C，，，，，， ZHANG Y. Recent advances in silicon containing high temperature titanium alloys[J]. Journal of Materials Research and Technology，，，，，， 2021（14）： 3029-3042.

作者简介：奚运涛（1978—），，，，，， 山东巨野人，，，，，，工学博士，，，，，，教授，，，，，，硕士生导师。。。。。。。主要研究偏向为油气田侵蚀和结垢机理及防治步伐研究、质料外貌处置惩罚手艺以及油气田新质料和新工具研发与应用。。。。。。。

通讯作者： 王 雷 （1988—），，，，，，陕西西安人，，，，，，工学博士，，，，，，教授，，，，，，硕士生导师。。。。。。。主要研究偏向为石油管材力学性能剖析、石油装备侵蚀与防护。。。。。。。

相关链接
