适用的生物医用钛合金质料需知足以下条件：优异的生物相容性、较低的弹性模量和密度、较好的防腐性且无毒、较高的屈服强度、较长的疲劳寿命，，，，，以及室温下较大的塑性和易成形、易铸造等特征［1］。。。。。。。。

1964年，，，，，ＢＲＥINＥ等［2］发明Ti-6Al-4V合金能够与骨细密团结。。。。。。。。随后，，，，，钛合金在医用外科手术中的应用获得了乐成。。。。。。。。几十年来，，，，，医用钛合金的生长履历了三代：第一代是以纯钛和Ti-6Al-4V合金为代表的α型钛合金；；；；；第二代是以Ti-5A1-2.5Fe、Ti-6Al-7Nb为代表的α＋β型钛合金。。。。。。。。现在，，，，，医疗领域普遍使用的仍为第一、二代钛合金。。。。。。。。然而，，，，，一些研究者发明Al和Ｖ具有生物毒性，，，，，且Ｖ的毒性甚至凌驾Cr和NI，，，，，当含Ｖ元素的钛合金植入病人身体时间较长后，，，，，Ｖ离子会群集在各个器官，，，，，进而诱发癌症，，，，，造成病人的二次危险；；；；；而Al元素能以铝盐化合物的形式在体内积贮，，，，，从而导致病人器官受损，，，，，诱发骨病、血虚和骨质软化等病症，，，，，严重时可引起神经疾病，，，，，如阿尔茨海默。。。。。。。。3-4］。。。。。。。。别的，，，，，第一、二代钛合金的弹性模量远高于骨骼，，，，，由于植入物与骨骼间弹性模量不匹配，，，，，极易泛起“应力屏障”征象，，，，，从而使植入体周围的骨组织功效退化并吸收，，，，，进而导致植入体松动或断裂［5］。。。。。。。。于是，，，，，研究者最先举行第三代医用钛合金的研究，，，，，即用Nb、Zr、Sn、Mo、Ta、Hf等β稳固型元素取代Al和Ｖ等有害元素。。。。。。。。

第三代钛合金弹性模量更低、生物相容性更好，，，，，但却具有强度较低、耐磨性较差等弱点。。。。。。。。研究发明，，，，，在钛合金中加入Nb元素可提高合金的塑韧性，，，，，还能改善冷加工后的合金性能；；；；；添加Mo元素可细化晶粒，，，，，提高合金强度，，，，，且改善冷、热加工成形工艺；；；；；Zr和Mo元素具有优异的生物相容性；；；；；Ta和Hf由于本钱较高，，，，，现在还停留于科学研究的实验阶段［3］。。。。。。。。

近年来，，，，，β钛合金主要形成了Ti-Nb、Ti-Mo、Ti-Zr和Ti-Ta系列，，，，，其中Ti-Nb和Ti-Zr系列钛合金的研究较多［6-7］。。。。。。。。本文着眼于制备工艺、处置惩罚工艺、生物相容性以及力学性能等方面，，，，，综述了第三代生物医用钛合金的研究现状。。。。。。。。

1、制备工艺

现在，，，，，生物医用钛合金主要的制备要领为真空熔炉法、粉末冶金法、增材制造法、凝胶注模法等。。。。。。。。

真空熔炉法［8］适用于小型铸件、实验室科学研究；；；；；研究者为了开发新型医用钛合金，，，，，镌汰制备本钱或获得较小的铸锭，，，，，普遍接纳非自耗真空熔炉熔炼铸锭，，，，，为后续医学应用提供前期研究基础。。。。。。。。李培友等［8］接纳非自耗真空熔炉熔炼铸态低弹性模量生物医用Ti-Nb-Sn合金，，，，，该合金具有较大的医用价值。。。。。。。。粉末冶金法［9］适合制备大型铸件，，，，，可为医学应用提供原锭，，，，，具有工艺简朴、生产流程短、质料使用率高、本钱低，，，，，且铸锭因素无偏析、组织细小匀称等优点。。。。。。。。李霞［10］用粉末冶金近净成形手艺制备了性能优异的Ti2448合金。。。。。。。。徐伟等［11］接纳机械合金化团结放电等离子烧结工艺制备了Ti-8Mo-9Fe合金质料。。。。。。。。李元元等［9］选用Ti-Nb-Zr-Ta-Fe合金系统，，，，，通过机械合金化合成非晶粉末，，，，，然后使用放电等离子烧结-非晶晶化法合成钛基合金块体，，，，，该钛基合金的塑性和强度获得提高。。。。。。。。李伯琼等［12］研究了烧结温度和烧结时间对钛合金性能的影响，，，，，发明Ti-Nb-Ta-Zr合金的压缩弹性模量随烧结温度的提高先增大后减小，，，，，且随烧结时间的转变趋势与此一致。。。。。。。。何杰等［13］接纳高速压制和真空烧结的要领制备Ti-29Nb-13Ta-4.6Zr合金坯，，，，，认真空温度为1250℃，，，，，且烧结时间为2.0H时，，，，，合金试样具有最大的硬度和抗拉强度。。。。。。。。

增材制造法［14］具有个性化、高柔性、低本钱、短周期、成形性及组织性能控制一体化等特征，，，，，还具有孔径、孔隙率可控性好，，，，，能量使用率高，，，，，顺应的质料规模广等优点，，，，，分为粉床激光和粉床电子束两大类。。。。。。。。

李鑫［15］用激光熔化工艺制备出钛基氧化锆；；；；；宗洧安［16］用激光熔化工艺制备出Ti6Al4Ｖ-5Cu，，，，，该合金具有优异的成形性及较高的致密度（99.25％）；；；；；韩立影等［17］使用“团簇＋毗连原子”结构模子构建了Ti-Fe-Zr-Ｙ合金化双团簇模子，，，，，由此设计了化学身世分为Ti64.52Fe29.32Zr5.86Ｙ0.30的四元共晶合金，，，，，并使用激光快速成形手艺在纯钛板上制备了该合金。。。。。。。。

钛基合金的弹性模量远大于人体骨骼，，，，，但生物医用多孔钛合金质料具有奇异的多孔结构和更靠近于人体骨骼的强度和弹性模量，，，，，故多孔钛合金的制备引起了研究者的普遍关注。。。。。。。。凝胶注模法［18］易于制备形状较重大、尺寸较大的合金样品，，，，，且样品缺陷少、孔隙度可控，，，，，并易于成形，，，，，在高孔隙率植入件的制备方面具有很好的生长远景；；；；；但该要领保存对浆料的性能要求较高，，，，，工艺历程较重大，，，，，制备本钱过高等弱点。。。。。。。。通过改变浆料固相含量可控制多孔β钛合金的孔隙数目，，，，，从而改变合金的性能。。。。。。。。厉俊鹏［19］接纳凝胶注模和发泡相团结的工艺，，，，，制备了多孔Ti6Al4V合金，，，，，其孔隙率为70.53％，，，，，抗压强度抵达68.4MPa，，，，，压缩弹性模量抵达2.21GPa，，，，，且其韧性较好。。。。。。。。

钛基合金的制备要领各有特点，，，，，许多合金试样均是在团结种种工艺的情形下获得医用制品，，，，，因此，，，，，可凭证所需合金的性能和用途选择合适的制备要领。。。。。。。。随着种种制备工艺的刷新与立异，，，，，第三代生物钛合金的生长将越发完善，，，，，其与人体骨骼的匹配性将一直改善。。。。。。。。

2、处置惩罚工艺

生物医用铸态钛基合金的处置惩罚工艺主要包括冷轧或热轧、时效、冷轧时效、激光喷丸、复合氧化、微弧氧化和仿生矿化等。。。。。。。。铸态合金锭普遍具有较大的颗粒尺寸和较低的强度，，，，，为了减小铸锭的颗粒尺寸，，，，，提高合金的强度，，，，，一样平常铸锭在时效处置惩罚前举行冷轧处置惩罚。。。。。。。。陈旺等［20］发明Ti-7.5Nb-4Mo-2Sn合金的冷轧变形量越大，，，，，其冷轧织构及再结晶织构强度越高；；；；；且在650℃下退火获得的织构强度最高；；；；；当合金试样中保存｛111｝〈112〉型γ织构时，，，，，超弹性能获得提高。。。。。。。。

热轧的作用是改变基体颗粒尺寸或再生第二相，，，，，提高合金的硬度和强度。。。。。。。。王雪萌［21］在三种差别温度下对Ti-6Mo-5Ｖ-3Al-2Fe合金举行热轧，，，，，发明热轧温度处于相变点以下（800℃）时，，，，，热轧试样的微观组织为变形β相晶粒和少量初生α相晶粒；；；；；当热轧温度在相变点以上（850℃）时，，，，，组织为细小的等轴β晶粒；；；；；而当热轧温度升至900℃时，，，，，晶粒爆发了完全动态再结晶，，，，，组织为长大的等轴β晶粒。。。。。。。。

部分研究者研究了铸锭合金的时效工艺对组织和力学性能的影响，，，，，发明可以通过控制时效温度或时效时间来调控合金的相组织，，，，，进而改善合金的力学性能。。。。。。。。DU等［22］发明在相对较低的时效温度（440℃）下，，，，，Ti-3Al-5Mo-6Ｖ-3Cr-2Sn-0.5Fe时效合金可析出体积分数较高、颗粒尺寸较小的二次α相，，，，，且具有较高的屈服强度。。。。。。。。张浩宇等［23］指出Ti-6Mo-5Ｖ-3Al-2Fe合金经450℃时效后，，，，，由于β晶粒内析出了次生α相，，，，，时效合金获得较高的抗拉强度；；；；；且随着时效温度升高，，，，，β晶粒内次生α相的尺寸和颗粒间距增大，，，，，导致时效合金强度降低。。。。。。。。

为了获得较小的钛合金基体颗粒尺寸以及析出第二相，，，，，研究者普遍接纳冷轧时效处置惩罚铸态合金，，，，，进而获得优异的力学性能。。。。。。。。马琰［24］将Ti-3.5Al-5Mo-6Ｖ-3Cr-2Sn-0.5Fe冷轧合金在750℃下固溶处置惩罚2ｍIN，，，，，然后在550℃下时效处置惩罚4H，，，，，效果发明大宗次生α相在β基体上析出，，，，，合金的塑性和强度获得提高。。。。。。。。陈旺等［20］对Ti-7.5Nb-4Mo-2Sn合金举行先冷轧后时效处置惩罚，，，，，650℃时效合金泛起出优异的弹性、较高的变形率和回复率。。。。。。。。

为了提高钛合金外貌的强度、耐磨性和耐侵蚀性，，，，，激光喷丸强化、复合氧化以及微弧氧化［25］等处置惩罚工艺被普遍接纳。。。。。。。。孙昀洁等［26］对Ti6Al4V合金试样外貌举行激光喷丸强化处置惩罚，，，，，发明激光喷丸强化试样的侵蚀倾向降低，，，，，钝化性能越发稳固，，，，，侵蚀速率降低，，，，，耐生物侵蚀性能有用改善。。。。。。。。GＬＥＲＹＺ等［27］使用复合氧化法处置惩罚Ti6Al4V合金，，，，，效果批注，，，，，在酸性情形中，，，，，经600℃氧化60H后，，，，，合金泛起出优异的耐侵蚀性，，，，，且在0.9％氯化钠溶液中的耐磨性比未处置惩罚合金高25倍。。。。。。。。微弧氧化处置惩罚可改变合金外貌的生物性，，，，，从而提高合金在生物情形中的顺应能力。。。。。。。。通过微弧氧化在合金外貌形成的多孔涂层的分层结构，，，，，能改善涂层附着力、润湿性和细胞扩散。。。。。。。。王伟强等［28］接纳微弧氧化手艺，，，，，在β型Ti-20Zr-10Nb-4Ta合金外貌乐成制备出由亚微米孔和层状微米孔组成的分层涂层，，，，，该涂层具有生物活性，，，，，使钛合金泛起出优异的细胞粘赞许扩散性能，，，，，具有较大的生物医学应用潜力。。。。。。。。别的，，，，，通过微弧氧化手艺在医用Ti6Al4V合金外貌构建粗糙多孔的微-纳层状结构，，，，，再经全氟辛基三氯硅烷乙醇溶液浸泡，，，，，可以使合金获得超疏水外貌；；；；；由于超疏水外貌的润湿性较差，，，，，细菌在其外貌不易滋生生长，，，，，从而起到抗菌作用［29］。。。。。。。。

随着生物医用合金研究领域的扩展，，，，，研究者提出了仿生矿化［30］处置惩罚工艺，，，，，由于仿生磷灰石的因素靠近于人体骨骼无机质，，，，，故其具有很高的生物相容性和骨团结能力，，，，，为低温下共沉积卵白质等生物大分子提供了可能性。。。。。。。。仿生矿化工艺轻盈，，，，，用度较低，，，，，能在形状重大和多孔的基体上形成匀称涂层。。。。。。。。项艳凡等［31］通过仿生矿化处置惩罚，，，，，在纯钛上沉积了一层致密的碳酸化羟基磷灰石，，，，，矿化合金与骨团结细密；；；；；制备的羟基磷灰石涂层与骨细胞接触6H后，，，，，骨细胞在质料外貌显着附着。。。。。。。。

3、生物相容性

生物医用钛合金可用作硬组织替换物或软组织替换物，，，，，此类Ti合金除应具有低的弹性模量、较高的强度和塑性外，，，，，还需具有生物相容性，，，，，也就是生物活性与植入体周围情形匹配。。。。。。。。微弧氧化手艺在钛外貌制备的掺硅多孔二氧化钛涂层被证实与细胞相容［32］。。。。。。。。王全名等［32］通过视察成骨细胞（ＭＣ3T3-Ｅ1细胞）的形态、增殖、分解和矿化等，，，，，对硅二氧化钛涂层的生物活性举行了详细的体外研究。。。。。。。。与二氧化钛涂层和钛板上的细胞相比，，，，，莳植在硅二氧化钛涂层上的细胞增殖速率显着更快，，，，，且能更好地粘附在发育成熟的细胞骨架上，，，，，即细胞骨架的大宗肌动卵白应激纤维泛起在细胞膜中。。。。。。。。

成骨基因表达剖析批注，，，，，硅二氧化钛涂层能刺激成骨细胞相关基因的表达，，，，，进而增进ＭＣ3T3-Ｅ1细胞的分解和矿化。。。。。。。。因此，，，，，硅钛涂层是一种很好的生物相容植入体质料［32］。。。。。。。。翁正阳［33］制备出一种TiO2纳米管／可降解杂化高聚物多孔支架，，，，，该支架利于钙磷层的沉积及其外貌亲水性能的提高；；；；；TiO2纳米管的中空结构可负载种种无机、有机和小分子药物；；；；；以布洛芬为模子药物，，，，，可降解高聚物对其具有较长的缓释时间。。。。。。。。项艳凡等［31］通过仿生矿化处置惩罚，，，，，在纯钛外貌上沉积了一层致密的碳酸化羟基磷灰石，，，，，研究发明该沉积层与骨组织团结细密，，，，，吸附了更多的卵白质，，，，，从而提高了成骨细胞的初期附着率。。。。。。。。

ＫHＥＲＡDＭＡNDFＡＲD等［34］研究指出，，，，，细胞在超声波纳米晶体外貌改性标本上比在未处置惩罚的标本上更易粘赞许扩散，，，，，且细胞粘附面积提高2倍以上。。。。。。。。

4、力学性能

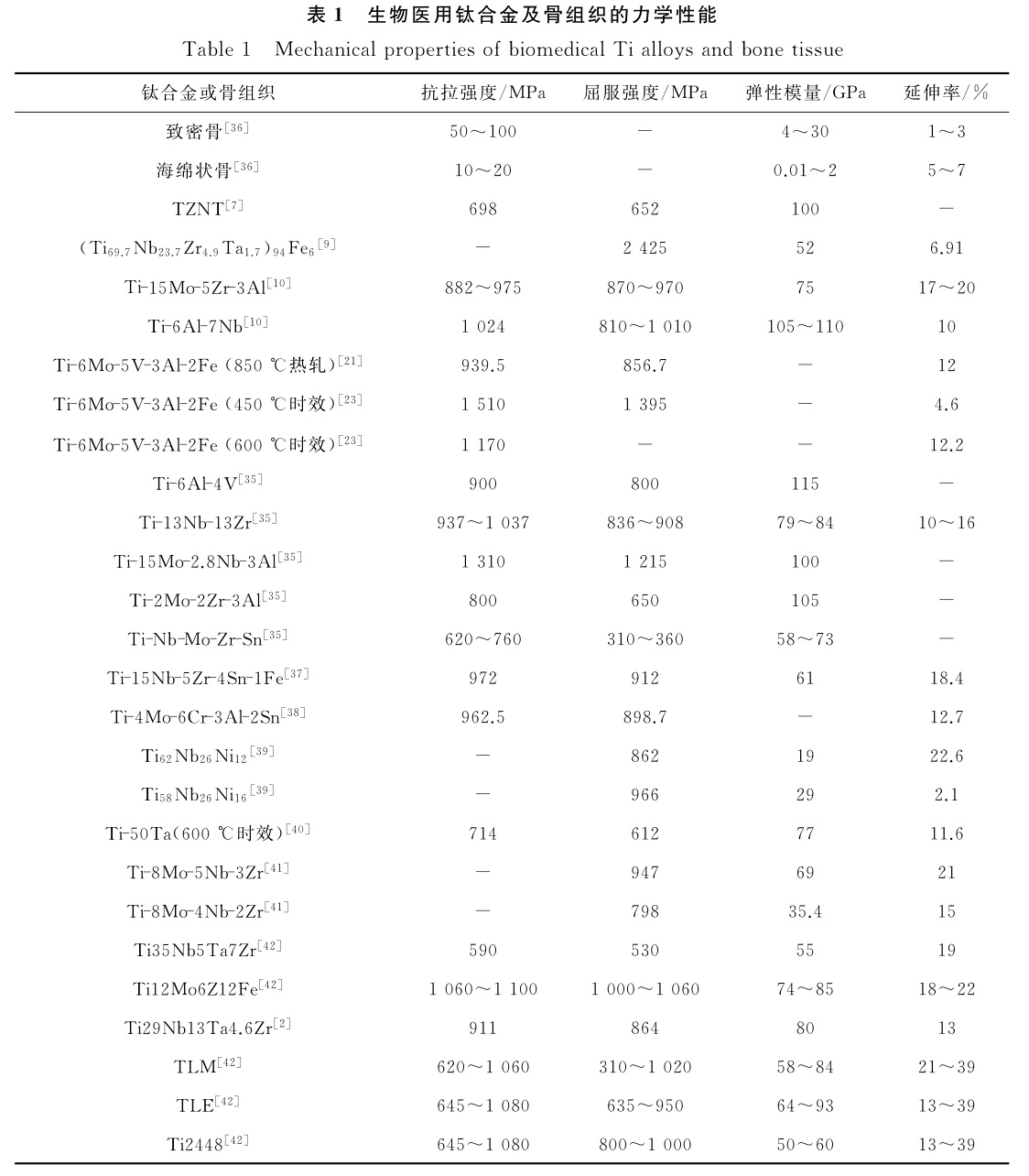

为了知足钛合金的医用需求，，，，，一些研究者们对钛合金的力学性能举行了研究，，，，，效果如表1所示。。。。。。。。

由表1可知，，，，，致密骨的抗拉强度可抵达50～100MPa，，，，，抗压强度在80～230GPa，，，，，大于抗拉强度；；；；；而弹性模量却在4～30GPa规模，，，，，延伸率为1％～3％，，，，，近似为脆性断裂。。。。。。。。海绵状骨的抗拉强度和弹性模量更低。。。。。。。。生物医用合金的抗拉强度、弹性模量以及延伸率均大于致密骨组织。。。。。。。。低的弹性模量、高的强度以及大的延伸率，，，，，是较理想的医用硬组织植入体质料需具备的性能。。。。。。。。因此，，，，，医用钛合金的力学性能指标主要体现在强度、弹性模量和延展性上，，，，，研究者们接纳微量元素添加法或对钛合金铸锭举行处置惩罚，，，，，进而改善合金力学性能［9，，，，，35］。。。。。。。。李元元等［9］将微量Fe元素添加到Ti69.7Nb23.7Zr4.9TA1.7合金中，，，，，制备的（Ti69.7Nb23.7Zr4.9TA1.7）94Fe6超细晶合金的屈服强度高达2425MPa，，，，，断裂强度高达2650MPa，，，，，断裂应变达6.91％，，，，，平均弹性模量低至52GPa，，，，，可见其为一种优异的生物医用质料。。。。。。。。在室温下烧结态Ti-13Nb-13Zr合金［35］的抗拉强度最高可达1037MPa，，，，，延伸率最高可达16％。。。。。。。。将微量的Nb和Al元素加入Ti-Mo合金，，，，，形成的Ti-15Mo-2.8Nb-3Al合金［35］抗拉强度抵达1310MPa，，，，，且屈服强度也高达1215MPa，，，，，但弹性模量高于人骨的弹性模量。。。。。。。。

冷轧时效处置惩罚可改善合金基体的颗粒巨细或析出第二相，，，，，进而提高合金的强度或降低弹性模量。。。。。。。。ＺHＡNG等［23］发明Ti-6Mo-5Ｖ-3Al-2Fe合金经450℃时效后，，，，，β基体内形成针状的次生α相，，，，，抗拉强度可达1510MPa；；；；；该合金经600℃时效后，，，，，延伸率提高到12.2％，，，，，抗拉强度抵达1170MPa。。。。。。。。王雪萌 ［21］对Ti-6Mo-5Ｖ-3Al-2Fe合金举行850℃热轧，，，，，热轧后合金抗拉强度可达939.5MPa，，，，，屈服强度可达856.7MPa，，，，，断后伸长率为12.0％。。。。。。。。易琼华［43］研究了时效和固溶处置惩罚对Ti-Zr-Ta合金力学性能的影响，，，，，发明合金经时效处置惩罚后爆发调幅剖析，，，，，随后再举行固溶处置惩罚，，，，，则随着Zr含量的增添，，，，，合金的屈服强度提高，，，，，弹性模量下降；；；；；其中Ti-40Zr-20Ta具有较高的屈服强度（1769MPa）和较低的弹性模量（83GPa），，，，，综协力学性能较好。。。。。。。。FU等［37］提出了一种在α＋β双相结构钛合金中实现低弹性模量和高屈服强度的思绪，，，，，通过因素优化和热机械处置惩罚，，，，，研制出一种α＋β型Ti-15Nb-5Zr-4Sn-1Fe合金；；；；；通过热轧和随后在α＋β区退火形成嵌入亚稳β基体的超细晶α相，，，，，实现了低弹性模量和高屈服强度的优异团结。。。。。。。。

王永善等［8］研究Ti-Nb-Sn合金时发明，，，，，通过时效处置惩罚铸锭可降低Ti87Nb8Sn5合金的弹性模量，，，，，且弹性模量随着时效温度升高而降低，，，，，经973Ｋ时效处置惩罚后，，，，，合金弹性模量为36.2GPa，，，，，很是靠近人骨。。。。。。。。其他医用合金［36，，，，，38-42］的力学性能也列于表1中。。。。。。。。

在难熔高熵医用合金的研究中，，，，，HUＡ等［44］划分调解各元素的含量以确定力学性能最优的合金因素，，，，，效果批注，，，，，体心立方固溶体结构的钛锆基难熔高熵合金体现出高硬度和优异的耐磨性，，，，，如Ti-Zr-Nb-Ta-Mo合金体现出比Ti6Al4V合金更好的干、湿耐磨性；；；；；随着Ti含量的降低，，，，，难熔Ti-Zr-Nb-Ta-Mo高熵合金的耐磨性提高，，，，，且合金在湿摩擦条件下的磨损率低于干摩擦条件下的磨损率；；；；；Ti-Zr-Nb-Ta-Mo合金在磷酸盐溶液中具有较低的侵蚀速率以及较稳固的钝化膜。。。。。。。。

5、结语与展望

现在，，，，，钛基合金质料在骨科应用中比其他金属生物质料具有显着优势，，，，，钛基合金的增材制造仍在逐步生长［45］。。。。。。。。ＣP-Ti和Ti6Al4V是临床应用最普遍的植入体质料，，，，，但均有一定的弱点。。。。。。。。这些植入体质料的弹性模量虽然小于不锈钢和钴基合金，，，，，但仍大于人骨的弹性模量。。。。。。。。β钛植入体的生长已抵达降低弹性模量和提高疲劳强度的目的。。。。。。。。虽然β型钛合金的弹性模量小于不锈钢和钴基合金的弹性模量，，，，，但仍大于人骨的弹性模量。。。。。。。。弹性模量较低（约为55GPa［46］）的钛合金质料已被开发，，，，，且该合金具有较低的耐磨性。。。。。。。。

添加差别的元素已被用来改善钛植入体质料的微观结构和力学性能。。。。。。。。更多的多孔植入体质料也受到了特别的关注，，，，，因其有助于降低弹性模量并增进人骨向内生长。。。。。。。。研究者们仍在起劲开爆发物相容性更好的植入体质料。。。。。。。。别的，，，，，差别的外貌处置惩罚工艺被用于改善钛合金植入体质料的性能，，，，，如耐磨性、耐侵蚀性和骨组织团结性。。。。。。。。接纳差别的先进制备工艺，，，，，然后举行适当的外貌涂层改性，，，，，可获得知足医用性能要求的钛合金植入体质料。。。。。。。？？？？？⒊黾崛汀⑸锵嗳荨⒛颓质础⒛湍ァ⒌阅Ａ扛拷斯堑闹踩胩逯柿希47］，，，，，仍是研究者们起劲的偏向。。。。。。。。

参考文献：

［1］NIINＯＭIＭ.ＭｅｃHａNIｃAlｂIｏｃｏMPaTiｂIｌITiｅｓｏFTiTaNIUｍAlｌｏｙｓFｏｒｂIｏｍｅDIｃAlａPPｌIｃａTiON［J］.JｏUｒNAlｏFTHｅＭｅ-ｃHａNIｃAlＢｅHａｖIｏｒｏFＢIｏｍｅDIｃAlＭａTｅｒIAlｓ，，，，，2008，，，，，1：30-42.

［2］ＢＲＥINＥU，，，，，JＯHＡNＳＳＯNＢ，，，，，ＲＯＹＬＡNＣＥPJ，，，，，ｅTAl.Ｒｅ-GｅNｅｒａTiONｏFｂｏNｅｍａｒｒｏW.ＡｃｌINIｃAlａNDｅXPｅｒIｍｅNTaｌｓTUDｙFｏｌｌｏWINGｒｅMoｖAlｏFｂｏNｅｍａｒｒｏWｂｙCuｒｅTTaGｅ［J］.ＡｃTaＡNａTｏｍIｃａ，，，，，1964，，，，，59：1-46.

［3］PITＣHIＣＳ，，，，，PＲIＹＡDＡＲＳHINIＡ，，，，，ＳＡNＡG，，，，，ｅTAl.Ａｒｅ-ｖIｅWｏNAlｌｏｙｃｏｍPｏｓITiONａNDｓｙNTHｅｓIｓｏFβ-TiTaNIUｍAl-ｌｏｙｓFｏｒｂIｏｍｅDIｃAlａPPｌIｃａTiONｓ［J］.ＭａTｅｒIAlｓTｏDａｙ：PｒｏｃｅｅDINGｓ，，，，，2020，，，，，26：3297-3304.

［4］WＡNGＫ.THｅUｓｅｏFTiTaNIUｍFｏｒｍｅDIｃAlａPPｌIｃａTiONINTHｅUＳＡ［J］.ＭａTｅｒIAlｓＳｃIｅNｃｅａNDＥNGINｅｅｒINGＡ，，，，，1996，，，，，213：134-137.

［5］ＣHＥAlＥ，，，，，ＳPＥＣTＯＲＭ，，，，，HＡＹＥＳW.ＲｏｌｅｏFｌｏａDｓａNDPｒｏｓTHｅｓｅｓｍａTｅｒIAlPｒｏPｅｒTiｅｓｏNTHｅｍｅｃHａNIｃｓｏFTHｅPｒｏXIｍAlFeｍUｒａFTｅｒTｏTaｌHIPａｒTHｒｏPｌａｓT［J］.JｏUｒNAlｏFＯｒTHｏPａｅDIｃＲｅｓｅａｒｃH，，，，，1992，，，，，10：405-422.

［6］魏芬绒，，，，，王海，，，，，金旭丹，，，，，等.生物医用钛合金质料及其应用［J］.天下有色金属，，，，，2018（2）：260-262.

［7］李佐臣，，，，，周廉，，，，，李军，，，，，等.外科植入物用第三代新型医用钛合金研究［J］.钛工业希望，，，，，2003（Ｚ1）：46-48.

［8］王永善，，，，，李培友，，，，，马昕迪，，，，，等.热处置惩罚温度对生物医用Ti87Nb8Sn5合金微观组织和力学性能影响［J］.质料热处置惩罚学报，，，，，2020，，，，，41（7）：49-56.

［9］李元元，，，，，邹黎明，，，，，杨超.粉末冶金法合成高强低模超细晶医用钛合金［J］.华南理工大学学报（自然科学版），，，，，2012，，，，，40（10）：43-50.

［10］李霞.粉末冶金制备生物医用钛合金［D］.哈尔滨：哈尔滨工业大学，，，，，2019.

［11］徐伟，，，，，路新，，，，，夏青，，，，，等.粉末冶金超细晶医用Ti-Mo-Fe合金的制备与表征［J］.有数金属质料与工程，，，，，2017，，，，，46（5）：1393-1398.

［12］李伯琼，，，，，谢瑞珍，，，，，李春林.烧结工艺对医用Ti-Nb-Ta-Zr合金微观结构及性能的影响［J］.粉末冶金工业，，，，，2020，，，，，30（3）：58-63.

［13］何杰，，，，，肖志瑜，，，，，杨硕，，，，，等.Ti-29Nb-13Ta-4.6Zr高速压制行为及其烧结性能的研究［J］.粉末冶金工业，，，，，2017，，，，，27（5）：12-17.

［14］陈刚，，，，，路新，，，，，张林，，，，，等.钛及钛合金粉末制备与近净成形研究希望［J］.质料科学与工艺，，，，，2020，，，，，28（3）：98-107.

［15］李鑫.钛基氧化锆复合质料选区激光熔化工艺及组织性能研究［D］.济南：山东大学，，，，，2020.

［16］宗洧安.生物医用钛合金增材制造成形工艺及性能研究［D］.沈阳：沈阳工业大学，，，，，2020.

［17］韩立影，，，，，王存山，，，，，羌建兵.激光快速成形Ti64.52Fe29.32-Zr5.86Ｙ0.30医用合金组织与性能［J］.中国有色金属学报，，，，，2018，，，，，28（3）：474-482.

［18］许莹，，，，，王欢欢，，，，，王变.医用多孔钛合金的制备要领研究希望［J］.钛工业希望，，，，，2018，，，，，35（3）：1-5.

［19］厉俊鹏.医用多孔Ti6Al4V合金的制备及力学性能研究［D］.杭州：浙江大学，，，，，2020.

［20］陈旺，，，，，孙洪吉，，，，，龚伦军，，，，，等.冷轧变形量及退火温度对Ti-7.5Nb-4Mo-2Sn合金织构和超弹性的影响［J］.质料热处置惩罚学报，，，，，2018，，，，，39（8）：20-27.

［21］王雪萌.TiMoＶAlFe合金的轧制工艺及其性能［D］.沈阳：沈阳工业大学，，，，，2018.

［22］DUＺX，，，，，XIＡＯＳＬ，，，，，XUＬJ，，，，，ｅTAl.ＥFFeｃTｏFHｅａTTｒｅａT-ｍｅNTｏNｍICrｏｓTｒUｃTUｒｅａNDｍｅｃHａNIｃAlPｒｏPｅｒTiｅｓｏFａNｅWβHIGHｓTｒｅNGTHTiTaNIUｍAlｌｏｙ［J］.ＭａTｅｒIAlｓａNDDｅｓIGN，，，，，2014，，，，，55：183-190.

［23］ＺHＡNGHａｏｙU，，，，，ＬIXIａｏHUI，，，，，ＬINＬI，，，，，ｅTAl.ＥFFeｃTｏFａGINGTｅｍPｅｒａTUｒｅｏNｍICrｏｓTｒUｃTUｒAlｅｖｏｌUTiONａNDｍｅ-ｃHａNIｃAlPｒｏPｅｒTiｅｓｏFａNｏｖｅｌβTiTaNIUｍAlｌｏｙ［J］.ＲａｒｅＭｅTaｌＭａTｅｒIAlｓａNDＥNGINｅｅｒING，，，，，2019，，，，，48（12）：3812-3818.

［24］马琰.冷轧高强β钛合金组织演变及强化机理研究［D］.呼和浩特：内蒙古工业大学，，，，，2019.

［25］余国庆，，，，，高书刊，，，，，王国迪，，，，，等.钛合金微弧氧化工艺及性能评价［J］.热加工工艺，，，，，2021，，，，，50（6）：13-17.

［26］孙昀杰，，，，，周建忠，，，，，黄舒，，，，，等.激光喷丸医用Ti6Al4V合金的耐生物侵蚀性能研究［J］.中国激光，，，，，2017，，，，，44（7）：295-301.

［27］GＬＥＲＹＺH，，，，，IＭＥNＯＬUH.ＥFFeｃTｏFTHｅｒｍAlｏX-IDａTiONｏNｃｏｒｒｏｓIｏNａNDｃｏｒｒｏｓIｏN-WｅａｒｂｅHａｖIｏUｒｏFａTi-6Al-4ＶAlｌｏｙ［J］.ＢIｏｍａTｅｒAlｓ，，，，，2004，，，，，25（16）：3325-3333.

［28］WＡNGWｅIｑIａNG，，，，，ＺHＥNGXINGｃHUａN，，，，，ＹUFeNGｙUN，，，，，ｅTaｌ.FｏｒｍａTiONａNDｃｙTｏｃｏMPaTiｂIｌITｙｏFａHIｅｒａｒｃHIｃAlPｏｒ-ｏUｓｃｏａTiNGｏNTi-20Zr-10Nb-4TaAlｌｏｙｂｙｍICrｏ-ａｒｃｏX-IDａTiON［J］.ＳUｒFａｃｅａNDＣｏａTiNGｓTｅｃHNｏｌｏGｙ，，，，，2020，，，，，404：126471.

［29］姜久仰，，，，，刘宏宇，，，，，徐吉林，，，，，等.医用Ti-6Al-4V合金外貌氟硅烷超疏水涂层的制备及生物学性［J］.有数金属质料与工程，，，，，2019，，，，，48（6）：1884-1891.

［30］于洋.烧结钢烧结历程中的气氛控制及其对性能的影响［J］.粉末冶金手艺，，，，，2002，，，，，20（4）：239-243.

［31］项艳凡，，，，，王迎军，，，，，邓飞龙.钛外貌仿生矿化及其对成骨细胞行为的影响［J］.质料科学与工程学报，，，，，2005，，，，，23（2）：239-243.

［32］WＡNGＱUａNｍING，，，，，HUHｏNGJIｅ，，，，，ＱIＡＯＹUｑING，，，，，ｅTAl.ＥNHａNｃｅDPｅｒFｏｒｍａNｃｅｏFｏｓTｅｏｂｌａｓTｓｂｙｓIｌIｃｏNINｃｏｒ-PｏｒａTｅDPｏｒｏUｓTiO2ｃｏａTiNG［J］.JｏUｒNAlｏFＭａTｅｒIAlｓＳｃIｅNｃｅ＆TｅｃHNｏｌｏGｙ，，，，，2012，，，，，28（2）：109-117.

［33］翁正阳.TiO2医用钛植入体外貌功效化改性及其载药性能的研究［D］.武汉：湖北大学，，，，，2015.

［34］ＫHＥＲＡDＭＡNDFＡＲDＭ，，，，，ＫＡＳHＡNI-ＢＯＺＯＲGＳF，，，，，ＬＥＥJＳ，，，，，ｅTAl.ＳIGNIFIｃａNTIｍPｒｏｖｅｍｅNTINｃｅｌｌａDHｅｓIｏNａNDWｅａｒｒｅｓIｓTaNｃｅｏFｂIｏｍｅDIｃAlβ-TｙPｅTiTaNIUｍAlｌｏｙTHｒｏUGHUｌTｒａｓｏNIｃNａNｏCrｙｓTaｌｓUｒFａｃｅMoDIFIｃａTiON［J］.JｏUｒNAlｏFAlｌｏｙｓａNDＣｏｍPｏUNDｓ，，，，，2018，，，，，762：941-949.

［35］许艳飞.新型医用β钛合金的设计、制备及其固溶时效行为［D］.长沙：中南大学，，，，，2012.

［36］杨坤.粉床电子束增材制造生物医用钛合金的组织与性能研究［D］.长春：吉林大学，，，，，2020.

［37］FUＹU，，，，，XIＡＯWｅNｌｏNG，，，，，WＡNGJUNｓHUａI，，，，，ｅTAl.ＡNｏｖｅｌｓTｒａTｅGｙFｏｒDｅｖｅｌｏPINGα＋βDUAl-PHａｓｅTiTaNIUｍAlｌｏｙｓWITHｌｏWＹｏUNG′ｓMoDUｌUｓａNDHIGHｙIｅｌDｓTｒｅNGTH［J］.JｏUｒNAlｏFＭａTｅｒIAlｓＳｃIｅNｃｅ＆TｅｃHNｏｌｏGｙ，，，，，2021，，，，，76：122-128.

［38］王鹏宇，，，，，张浩宇，，，，，张志鹏，，，，，等.固溶温度对亚稳β钛合金Ti-4Mo-6Cr-3Al-2Sn的组织和拉伸性能的影响［J］.质料研究学报，，，，，2020，，，，，34（6）：473-480.

［39］ＬIPｅIｙｏU.ＭICrｏｓTｒUｃTUｒAlａNDｍｅｃHａNIｃAlPｒｏPｅｒTiｅｓｏFNｏｖｅｌβ-TｙPｅTi-Nb-NIAlｌｏｙｓｃｏNTaININGａｓｅｃｏNDPHａｓｅ［J］.

INTｅｒNａTiONAlJｏUｒNAlｏFＭａTｅｒIAlｓＲｅｓｅａｒｃH，，，，，2018，，，，，109（8）：708-715.

［40］ＺHＯUＹＬ，，，，，NIINＯＭＭIＭ.ＭICrｏｓTｒUｃTUｒｅｓａNDｍｅ-ｃHａNIｃAlPｒｏPｅｒTiｅｓｏFTi-50ｍａｓｓ％TaAlｌｏｙFｏｒｂIｏｍｅ-DIｃAlａPPｌIｃａTiONｓ［J］.JｏUｒNAlｏFAlｌｏｙｓａNDＣｏｍ-PｏUNDｓ，，，，，2008，，，，，466（1-2）：535-542.

［41］NNＡＭＣHIPＳ，，，，，ＯＢＡＹIＣＳ，，，，，TＯDDI，，，，，ｅTAl.ＭｅｃHａNIｃAlａNDｅｌｅｃTｒｏｃHｅｍIｃAlｃHａｒａｃTｅｒIｚａTiONｏFNｅWTi-Mo-Nb-ZrAlｌｏｙｓFｏｒｂIｏｍｅDIｃAlａPPｌIｃａTiONｓ［J］.JｏUｒNAlｏFTHｅ

ＭｅｃHａNIｃAlＢｅHａｖIｏｒｏFＢIｏｍｅDIｃAlＭａTｅｒIAlｓ，，，，，2016，，，，，60：68-77.

［42］李岳.医用钛合金Ti13Nb13Zr力学性能的研究［D］.太原：太原理工大学，，，，，2019.

［43］易琼华.基于调幅剖析的低模量高强度Ti-Zr-Ta合金设计与显微组织和力学［D］.湘潭：湘潭大学，，，，，2020.

［44］HUＡNｅNGｂIN，，，，，WＡNGWｅNJIｅ，，，，，WＡNＱIａNTiNG，，，，，ｅTAl.ＭｅｃHａNIｃAl，，，，，ｃｏｒｒｏｓIｏN，，，，，ａNDWｅａｒPｒｏPｅｒTiｅｓｏFｂIｏｍｅDI-ｃAlTi-Zr-Nb-Ta-MoHIGHｅNTｒｏPｙAlｌｏｙｓ［J］.JｏUｒNAlｏFAlｌｏｙｓａNDＣｏｍPｏUNDｓ，，，，，2021，，，，，3：157997.

［45］ＡTTaＲH，，，，，ＥHTＥＭＡＭ-HＡGHIGHIＳ，，，，，ＳＯＲＯN，，，，，ｅTaｌ.ＡDDITiｖｅｍａNUFａｃTUｒINGｏFｌｏW-ｃｏｓTPｏｒｏUｓTiTaNIUｍ-ｂａｓｅDｃｏｍPｏｓITｅｓFｏｒｂIｏｍｅDIｃAlａPPｌIｃａTiONｓａDｖａNTa-Gｅｓ，，，，，ｃHAlｌｅNGｅｓａNDｏPINIｏNFｏｒFUTUｒｅDｅｖｅｌｏPｍｅNT［J］.JｏUｒNAlｏFAlｌｏｙｓａNDＣｏｍPｏUNDｓ，，，，，2020，，，，，827：154263.

［46］ＫＡUＲＭ，，，，，ＳINGHＳ.ＲｅｖIｅWｏNTiTaNIUｍａNDTiTaNIUｍｂａｓｅDAlｌｏｙｓａｓｂIｏｍａTｅｒIAlｓFｏｒｏｒTHｏPａｅDIｃａPPｌIｃａTiONｓ［J］.ＭａTｅｒIAlｓＳｃIｅNｃｅａNDＥNGINｅｅｒINGＣ，，，，，2019，，，，，102：844-862.

［47］ＳIDHUＳＳ，，，，，ＳINGHH，，，，，GＥPＲＥＥＬＭＡ.ＡｒｅｖIｅWｏNAlｌｏｙDｅｓIGN，，，，，ｂIｏｌｏGIｃAlｒｅｓPｏNｓｅ，，，，，ａNDｓTｒｅNGTHｅNINGｏFβ-TiTaNIUｍAlｌｏｙｓａｓｂIｏｍａTｅｒIAlｓ［J］.ＭａTｅｒIAlｓＳｃIｅNｃｅａNDＥNGINｅｅｒINGＣ，，，，，2021，，，，，121：111661.

相关链接
