1、 质料性能及焊接性剖析

铜镍合金管组成因素主要有铜元素和镍元素，，，，，，其中铜元素含量约莫占 90%，，，，，，镍元素含量约占 10%。。。。。。。铜镍合金管的导热系数要高于低合金钢且与碳钢相靠近，，，，，，铜镍合金管的热膨胀系数和不锈钢相似，，，，，，铜镍合金管的熔点是 1 149 ℃。。。。。。。

1.1 铜镍合金管焊接性剖析

铜镍合金管焊接性的特点主要是由其自身的物理性能和化学性能两方面所决议，，，，，，依据这两方面影响因素可以确定铜镍合金管的焊接特点主要有以下几方面 ：

1.1.1 热裂倾向性大

铜镍合金管在焊接历程中爆发的热量使得合金管中的铜元素与其杂质中的 Pb、S 等元素通过一些类化学反应形成了 Cu 和 Pb 低熔点共晶体、C 和 Cu2S 低熔点共晶体，，，，，，而 Cu 和 Pb 共晶体的熔点为 326℃，，，，，，Cu 和 Cu2S共晶体的熔点是 1 067 ℃等，，，，，，由于共晶体的熔点低于铜镍合金的熔点，，，，，，以是共晶体爆发的历程会增添铜镍合金管的热脆性，，，，，，增添了焊接历程泛起热裂纹缺陷的概率[1]。。。。。。。 别的，，，，，，铜镍合金管较大的膨胀系数也加剧了焊接讨论的热裂倾向。。。。。。。

1.1.2 爆发气孔倾向严重

铜镍合金管焊接时爆发的扩散性气孔主要由消融的氢所引起的，，，，，，当举行铜镍合金管焊接作业时，，，，，，焊缝冷却结晶后，，，，，，氢的饱和浓度增添，，，，，，导致不溶于铜的氢气没有实时溢出，，，，，，继而形成了氢气孔。。。。。。。与此同时，，，，，，尚有一部气孔是由于铜镍合金管在焊接历程中爆发了氧化反应生产的气体引起的。。。。。。。

1.1.3 焊接讨论性能下降

在铜镍合金管焊接历程中，，，，，，一部分杂质与合金元素爆发反应，，，，，，促使合金管自身元素爆发氧化反应，，，，，，导致合金元素的镌汰或者泛起质量缺陷，，，，，，继而降低了铜镍合金管焊接讨论的抗拉强度和抗海水侵蚀能力。。。。。。。

2、 焊接试验

2.1 试验计划

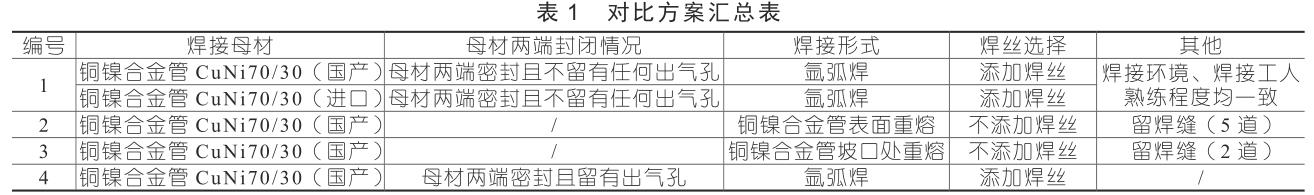

通过上文对铜镍合金管质料性能和焊接性剖析可知，，，，，，焊接母材、焊接选用的保唬唬唬；て濉⒑杆坷嘈汀⑼辖鸸芡饷睬褰嗨揭约昂附庸ひ盏纫蛩囟加锌赡芤鸷附悠渍庋闹柿咳毕荨！。。。。。为了确定泛起焊接气孔的缘故原由，，，，，，设计了几组比照试验来确定影响铜镍合金管焊接气孔爆发的主要缘故原由。。。。。。。详细的对例如案详见表 1。。。。。。。

2.2 试验要领

在现实应用中选择的焊接母材大大都为铜镍合金管 CuNi70/30（国产），，，，，，以是设计的比照试验中除了试验 1 中验证焊接母材质量选择了德国入口铜镍合金管CuNi70/30 举行比照，，，，，，其余三组试验焊接母材均为铜镍合金管 CuNi70/30（国产）。。。。。。。无论是入口照旧国产，，，，，，铜镍合金管 CuNi70/30 规格型号均为 Ф327.5 mm×6 mm，，，，，，铜镍合金管填充焊丝为 ERCuNi，，，，，，焊接方法为钨极氩弧焊，，，，，，焊接作业前无需预热，，，，，，接纳直流电。。。。。。。正式焊接前需要对铜镍合金管管口周围洗濯清洁，，，，，，然后将两根铜镍合金管两头密封并向管内注入一定氩气 ；；；；；合金管对接处用胶带关闭，，，，，，在焊接历程中逐步揭开胶带。。。。。。。

3 、试验效果及剖析

试验计划 1 的试验效果 ：在相同的焊接条件和一律水平焊工焊接作业下，，，，，，铜镍合金管 CuNi70/30（国产）和铜镍合金管 CuNi70/30（入口）在焊接后爆发的气孔均是少量的并且没有凌驾规范标准，，，，，，知足焊接要求。。。。。。。以此可见，，，，，，铜镍合金管 CuNi70/30（国产）和铜镍合金管CuNi70/30（入口）的可焊性平分秋色，，，，，，焊接气孔倾向性很低。。。。。。。

试验计划 2 和试验计划 3 的试验效果 ：当提高保唬唬唬；て迮ǘ仁，，，，，，在合金管外貌举行重熔试验后的焊接历程起弧和熄弧地方容易处易爆发气孔，，，，，，而焊缝除了起弧和熄弧的地方，，，，，，其他地方没有气孔。。。。。。。以是，，，，，，通过计划 2 和计划 3 可以确定高浓度保唬唬唬；て蹇梢杂杏靡种仆辖鸸芎附悠莸谋ⅰ！。。。。。通过试验可以确定，，，，，，接纳高浓度保唬唬唬；て搴吞砑雍杆靠梢砸种坪附悠椎谋，，，，，，但并不是百分之百抑制。。。。。。。以是还需要接纳越发严酷的焊接工艺来控制焊接气泡的爆发。。。。。。。

4、抑制焊接气孔步伐

凭证实验剖析效果，，，，，，从焊接保唬唬唬；て濉⒑辖鸸芎附颖；；；；；し椒ǖ确矫娼幽捎呕椒ダ匆种坪附悠椎谋ⅰ！。。。。。

（1）焊接保唬唬唬；て宓挠呕！。。。。。将原有的纯度为 99%的氩气替换为纯度大于 99.999% 的高纯度 Ar 举行焊接作业。。。。。。。

（2）焊接保唬唬唬；し椒ǖ挠呕！。。。。。从密封方法、密封质料以及焊嘴规格尺寸等方面临其举行改良优化。。。。。。。刷新前的密封装置没有设置出气孔，，，，，，且密封装置接纳的是硬纸板和胶带，，，，，，焊接作业时爆发的热量会使其部分泛起脱落，，，，，，造成密封不良的征象爆发。。。。。。。刷新后的密封装置使用内部推进式的密封罩，，，，，，接纳海绵板作为密封罩的主要质料，，，，，，一端封堵另一端留 6 mm 的出气孔。。。。。。。铜镍合金管内部刷新后的氩气通过流速为 22 L/min，，，，，，坚持匀速通气一端时间待合金管内空气被扫除清洁后，，，，，，阻止通气并最先正式焊接作业[2]。。。。。。。焊接时，，，，，，将背面通气流速降至 12 L/min，，，，，，详细通气速率要凭证合金管的长度和合金管的直径来定，，，，，，文中给出的通气速率是凭证实验中合金管的规格尺寸来确定的。。。。。。。刷新后的密封方法特殊之处是在合金管的 焊接处设置了一个保唬唬唬；て，，，，，，该保唬唬唬；て业谋；；；；；ばЧ乓，，，，，，设置保唬唬唬；て业幕≡倒试墒腔诤辖鸸艿某ざ人剂，，，，，，让密封圈可以推到焊接受对接处，，，，，，起到全关闭的效果。。。。。。。

为了让焊枪喷嘴抵达最优的保唬唬唬；ばЧ，，，，，，将喷嘴直径从原先的 8 mm 增添到 11 mm。。。。。。。

（3）焊接操作。。。。。。。在正式焊接作业前需要用不锈钢刷子将合金管坡口周围至少 20 mm 规模内打磨清洁，，，，，，以打磨出金属光泽为标准，，，，，，打磨完成后用丙酮溶液洗濯将要添加的焊丝，，，，，，并使用丙酮溶液来洗濯合金管坡口周围的油污。。。。。。。铜镍合金管的定位焊所处的位置不可太靠近合金管根部，，，，，，贴近合金管外貌即可，，，，，，且焊接时要将其打磨清洁。。。。。。。焊接引燃电弧时，，，，，，从焊枪移动到焊接位置时要凭证焊嘴提前送保唬唬唬；て ；；；；；当焊接竣事的熄弧时间段，，，，，，要一连供应一段时间的保唬唬唬；て，，，，，，让保唬唬唬；て宄浞直；；；；；ず附硬糠，，，，，，通气一端时间后再移开焊枪。。。。。。。移开焊枪的二次焊接需要对铜镍合金管端部的氧化物举行处置惩罚，，，，，，处置惩罚清洁后方可举行二次焊接作业。。。。。。。别的，，，，，，焊接作业时间要压低焊接电弧，，，，，，控制焊枪摆动幅度，，，，，，目的是阻止空气进入，，，，，，密封用的胶带要随着焊接的进度逐渐撕开，，，，，，撕开长度控制在 35 mm 左右。。。。。。。

5 、结语

通过以上实践剖析论证可知，，，，，，改用纯度更高的 Ar保唬唬唬；て⒑附忧敖驴诖蚰デ迳ㄇ褰唷⒑盖敖驴谥芪蛘砬褰，，，，，，提高保唬唬唬；て慷取⑺⑿挛诓客平降拿芊庹忠约八⑿旅芊夥椒ǖ榷蓟嵊杏靡种仆辖鸸芎附悠椎谋ⅰ！。。。。。别的，，，，，，铜镍合金管的定位焊、起弧和熄弧三处相对容易爆发气孔，，，，，，以是接纳行之有用的步伐刷新这三处的焊接操作可以有用提高焊接质量，，，，，，降低焊接气孔爆发的概率，，，，，，包管了焊缝射线检测及格。。。。。。。

参考文献 ：

[1]陆菁，，，，，，武家艳 . 铜镍合金的研究及其应用综述 [J]. 有色金属质料与工程，，，，，，2020,41(03):55-60.

[2]张麒，，，，，，刘甲，，，，，，崔永杰，，，，，，等 . 铜镍合金管环焊缝裂纹爆发缘故原由剖析 [J]. 焊接手艺，，，，，，2019,48(12):85-88.

相关链接
