大型航空用钛环钛饼钛方块等钛锻件成形手艺及应用现状

宣布时间：2022-05-25 21:29:31 浏览次数：

在飞机及发念头结构中,承力、传力结构的主要件和要害零件一样平常需要举行铸造⑴。。。。。。航空钛锻件在锻压行业中属于手艺含量最高、质量要求最严、价钱最为腾贵的一类锻件⑷。。。。。。其中大型航空锻件所用质料和成形手艺是彰显国家综合国力的标记之一。。。。。。

1、大型航空锻件质料应用现状

航空锻件一样平常选用高比强度、比刚度的质料,大型航空锻件用质料主要包括钛合金、超高强度钢、铝合金三大类。。。。。。

1.1 大型航空锻件用钛合金

钛合金由于其高比强度、比刚度、耐蚀性等优异性能，，，，，，在航空工业获得了普遍的应用，，，，，，对飞机结构减重和零件的使用寿命提高都有显著效果⑶。。。。。。特殊是关于军用飞机，，，，，，一些主要的结构部件如翼梁、隔框、升降架等普遍接纳钛合金锻件加工而成，，，，，，单件重量高，，，，，，尺寸和截面积大。。。。。。例如波音B747飞机主升降架支架梁8个件号接纳TibAbV钛合金锻件，，，，，，单件重1724kg,长度6.2叫投影面积4.1m2。。。。。？？？？？湛虯380飞机两个六轮三轴小车式主升降架载重梁接纳Ti-1023钛合金锻件，，，，，，长4.255m，，，，，，重量3210kg。。。。。。美国洛克希德公司研发的第四代战斗机F22隔框接纳TibAobVELI锻件，，，，，，单件重量达771kg以上，，，，，，投

影面积4.06m?⑷。。。。。。现在航空用钛合金主要牌号有TC4、TC18、TC21、TA15、TB6(美Ti-1023合金)等。。。。。。其中TC18由于淬透性最大，，，，，，适合制造大型锻件，，，，，，现在海内应用最多。。。。。。俄罗斯凭证波音和空客等民机需求，，，，，，在TC18合金基础上,通过降低易偏析元素Fe的含量，，，，，，开发了Ti-55531钛合金。。。。。。Ti-55531强度较高,并且具有优越的淬透性和更宽的加工窗口,现在已在A380飞机悬挂讨论和升降架支柱等零件上使用，，，，，，海内C919飞机也开展了国产质料研制事情，，，，，，海内重型直升机也正在使用此质料研发大型直升机桨毂中央件。。。。。。现在网络到的数据批注:Ti-55531与TC21、TC18相比，，，，，，抗拉强度较高，，，，，，塑性和断裂韧性较低，，，，，，但Ti-55531在=11MPa-条件下的抗裂纹扩展能力显着优于TC21和TC18合金，，，，，，说明其裂纹萌生寿命较长，，，，，，疲劳极限较高，，，，，，适合长寿命设计。。。。。。

1.2 大型航空锻件用超高强度钢

室温条件下抗拉强度大于1400MPa、屈服强度大于1200MPa的钢称为超高强度钢，，，，，，通常唬唬；；；；挂缶哂杏乓斓乃苋托浴⒂乓斓钠＠托阅堋⒍狭讶托院涂褂αη质葱阅堋！！！！。航空用超高强度钢主要用于升降架、传动齿轮、主轴承和对接螺栓等要害构件⑹。。。。。。中国于20世纪50年月初研制乐成30CrMnSiNi2A超高强度钢，，，，，，抗拉强度为1700MPa。。。。。。20世纪70年月初，，，，，，团结中国资源条件，，，，，，研制乐成32Si2Mn2MoVA和40CrMnSiMoVA钢。。。。。。1980年以来，，，，，，从外洋引进新手艺，，，，，，接纳真空冶炼新工艺，，，，，，先后研制出34SMMnCrMvVA(406A)、35CrNMMoA、40CrNMSiMvVA(300M)和18Ni马氏体时效钢。。。。。。超高强度钢的研发为中国航空工业生长打下了坚实基础⑷。。。。。。随着超高强度钢的一直研究生长，，，，，，大型航空锻件用超高强度钢主要有以下几个生长偏向：

(1)2200MPa级以上超高强度钢。。。。。。在包管强度的条件下,塑性、韧性、疲劳性能、裂纹扩展速率和抗应力侵蚀等综合性能优于普遍应用的300M钢水平。。。。。。(2)超高强度不锈钢，，，，，，作为下一代舰载飞机升降架的备选质料。。。。。。(3)低本钱超高强度钢，，，，，，用于性能要求不高的场合,例如民用飞机、大型无人机等。。。。。。

1.3 大型航空锻件用高强度铝合金

铝合金由于具有密度低、比强度高、耐侵蚀性好、塑性和加工性能好、本钱低等一系列优点，，，，，，在航空方面一直是飞机机体结构的主要质料之一岡。。。。。。当今天下各国航空锻件用铝合金主要是2XXX系(2024、2224、2324、2424、2524等)和超高强度系的7XXX系(7075、7475,7050,7150,7055、

7085等)o2XXX系铝合金属于Al-Cu-Mg系合金,被称为高强度硬铝，，，，，，是用途最普遍的铝合金之一，，，，，，抗拉强度为400~500MPa,比7XXX系铝合金的室温强度低，，，，，，但耐热性、疲劳特征,特殊是抗疲劳裂纹扩展性都优于7XXX系铝合金。。。。。。典范代表2124普遍应用于F22、F35的主体结构。。。。。。7XXX系铝合金属于Al-Cn-Mg-Cu系合金，，，，，，这类合金具有高的比强度和硬度、较好的耐蚀性和较高的韧性、优良的加工性能。。。。。。典范代表是7050铝合金，，，，，，在大型航空锻件方面主要用于增强框、承力梁及讨论等主承力结构⑼。。。。。。我国通过微合金化以及热处置惩罚制度等方法研制了7A85铝合金，，，，，，与外洋7085铝合金性能相当。。。。。。

7A85铝合金较7075、7175、7050合金大幅度提高了Zn的含量，，，，，，降低Mg的含量，，，，，，并对Fe、Si等杂质元素含量举行了严酷的控制，，，，，，使得7A85合金在坚持较高强度水平下，，，，，，还具有韧性好、疲劳强度高和抗应力侵蚀性能好等优良综合性能。。。。。。与7050M7452锻件较量,7A85锻件具备了更高的淬透性，，，，，，淬透层深度可抵达305mm,而7050淬透层厚度为203mm,更适合制造厚大截面航空零件。。。。。。外洋7085合金已在大型民用飞机A380客机的机翼主梁、肋等结构获得乐成应用，，，，，，该机翼主梁长6.4m、宽1.9叫重达3.9t,是现在天下上最大的铝合金锻件之一。。。。。。

2、大型航空锻件成形手艺应用现状

大型航空钛锻件成形手艺主要包括等温铸造、多向铸造和通俗热模锻铸造「冋。。。。。。因等温铸造、多向铸造受外部客观约束条件较多,未在海内普遍应用，，，，，，因此，，，，，，本文主要先容通俗热模锻铸造手艺。。。。。。

20世纪60年月至90年月,海内主要装备为锤击装备，，，，，，如1MN对击锤、0.4MN对击锤、0.16MN锤、0.10MN锤、0.05MN锤等⑴］,围绕装备原铸造主要是靠古板履历及试错方法举行生产分段锻件(锻件长度不超2m,投影面积小于0.7m),即设计1套模具靠多火次小变形来制造锻件，，，，，，首批试制如成形缺乏和性能不知足要求，，，，，，再通过修模举行二次或多次试制,直到知足要求为止,该方法锻件余量大、制造周期长、制造本钱高。。。。。。进入21世纪，，，，，，海内泛起以800MN大型模锻压机为代表的大型锻压装备,同时配合数值模拟手艺,铸造手艺进入快速立异迭代阶段,铸造手艺进入“可展望、可立异、可重复、可追溯”四可阶段，，，，，，即手艺职员用可控压机装备和数值模拟软件可提前展望锻件成形和组织性能预判,精化锻件余量，，，，，，缩短了生产周期，，，，，，降低了制造本钱，，，，，，并进一步提高了锻件质量氏。。。。。。形成了短流程绿色形性协同成形手艺，，，，，，并取得了一系列要害焦点手艺。。。。。。

(1) 提出了超大规格钛合金整体锻件短流程

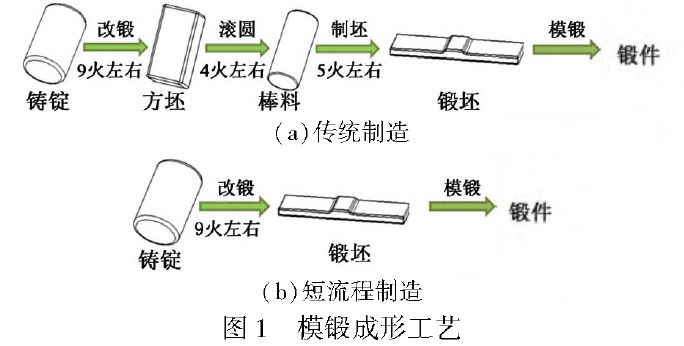

模锻成形工艺新思绪:以组织缺陷抑制与匀称流变的制造能场为界线条件,接纳整体化设计及多套模具工装制造,整体框锻坯接纳短流程制造，，，，，，将古板制造的锻坯火次大大镌汰，，，，，，火次镌汰50%左右，，，，，，见图1。。。。。。


(2) 研发出钛合金锻件保温及控温分流成形

手艺、大型整体锻件挤压扩孔降压成形手艺、锻件局部变形死区改善及变形匀称分派手艺、大型浅易制造绿色长寿命堆焊模具，，，，，，发明毛坯制坯件形状简化设计匹配模锻变形控制手艺。。。。。。

(3) 大型整体锻件挤压扩孔降压成形手艺

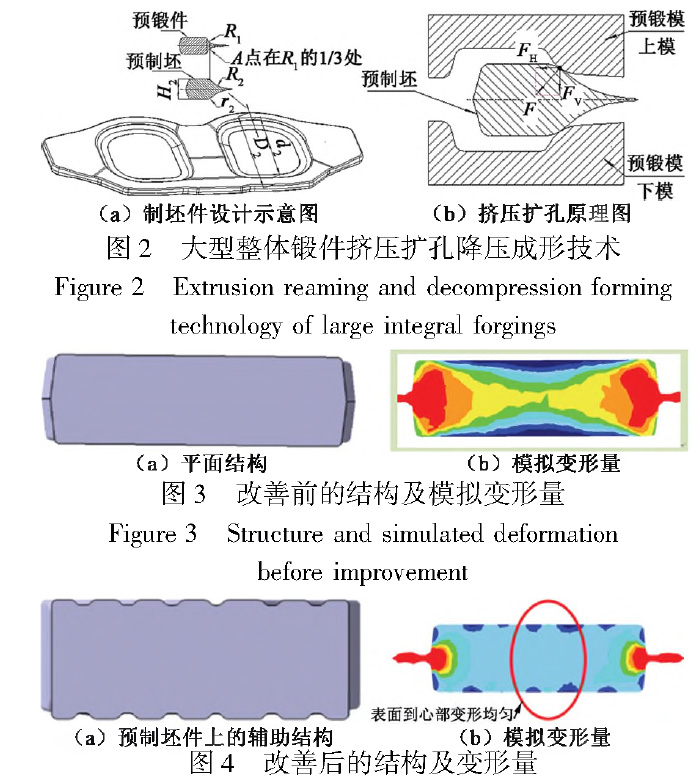

通过优化设计制坯件，，，，，，降低制坯件内孔连皮、外廓飞边质料消耗，，，，，，并匹配制坯件和预锻件，，，，，，巧妙运用“力的剖析”，，，，，，实现在预锻压制初始阶段制坯件心与预锻模具中&接触时，，，，，，爆发水中分力，，，，，，该力挤压推动整体框制坯件孔部快速向外侧整体移动，，，，，，内孔高效扩孔；；；；；；；预锻压制后期阶段再通过压薄制坯件乩进一步提供坯料，，，，，，包管预锻件充满成形。。。。。。最终实现料工比由2~2.5降低至1.6~2.1，，，，，，提高每火次的变形量及变形匀称性、历程的可控性

和一致性，，，，，，成型示意图见图2。。。。。。


(4) 锻件局部变形死区改善及变形匀称分派

手艺:通过在预制坯件上下外貌或工装模具中设计R凹槽、点阵凹槽、凸R体、海浪型等辅助结构,可改善锻件外貌变形死区,提高锻件表层变形量与锻件变形匀称性，，，，，，锻件本体应变由0.1~0.6变为0.2-0.4，，，，，，包管了锻件组织性能匀称性，，，，，，改善前后示意图见图3、图4。。。。。。由图可见，，，，，，改善前变形不匀称，，，，，，外貌变形小，，，，，，心部变形大;改善后外貌到心部变形匀称。。。。。。

3、结语

大型航空锻件中有相当数目的要害零件,例如飞机主升降架、升降架活塞套筒、飞机大梁等,都是关系飞机可靠性与寿命的主要零件,必需严酷控制质料质量和铸造工艺。。。。。。因此，，，，，，必需凭证差别质料特点,团结企业铸造装备能力的现真相形,

开发出相顺应的铸造工艺，，，，，，并与飞机的特定需求相团结,才华施展出最大的手艺优势，，，，，，助力中国航空工业的生长。。。。。。

参考文献

[1]彭玲玲.航空工业需要协调生长—访中国工程院院士冯培德[J].中国科技奖励，，，，，，2011(10)：33-34.

[2]李凤梅，，，，，，王乐安.大型模锻件与航空工业[J].新质料工业，，，，，，2011(8):43-45.

[3]蔡建明.我国钛合金质料及锻件的研究与生长(上)[J].铸造与冲压，，，，，，2020(11):20-27.

[4]金和喜，，，，，，魏克湘，，，，，，李建明，，，，，，等.航空用钛合金研究希望[J].中国有色金属学报，，，，，，2015,25(2):280-290.

[5]聂宏，，，，，，魏小辉.大型民用飞机升降架要害手艺[J].南京航空航天大学学报，，，，，，2008(4):427-432.

[6]胡春东，，，，，，孟利，，，，，，董瀚.超高强度钢的研究希望[J].质料热处置惩罚学报，，，，，，2016,37(11)：178-182.

[7]赵博，，，，，，许广兴，，，，，，贺飞，，，，，，等.机升降架用超高强度钢应用现状及展望[J].航空质料学报，，，，，，2017,37(6):1-6.

[8]李乐成，，，，，，付志恒，，，，，，于翘.航空航天质料[M].北京：国防工业出书社，，，，，，2002.
