铸造工艺是一种常见的加工手艺,,,,,,,,经常使用锻压机使需要被铸造的质料由于受到压力而变形从而使原始的金属零件转化成为需要的尺寸和状态,,,,,,,,铸造主要包括两种类型,,,,,,,,即铸造和冲压。。。。。。。
铸造爆发的金属锻件具有优异的性能,,,,,,,,主要由于铸造增添了金属原质料的密度,,,,,,,,阻止其结构松散造成的不稳固,,,,,,,,除此之外,,,,,,,,其包管了金属锻件爆发的性能,,,,,,,,因此被普遍用于现在的零件加工工业。。。。。。。这些铸造零件可以应用于某些事情情形苛刻的装备中,,,,,,,,可以有用抗负载,,,,,,,,具有极高的稳固性,,,,,,,,因此锻件的应用远景辽阔。。。。。。。

钛合金是一种新型的合金[1],,,,,,,,其主要是增添了钛金属的强度,,,,,,,,同时降低了钛金属的密度,,,,,,,,从而包管钛金属具有优异的耐侵蚀性能,,,,,,,,因此有很大的应用价值。。。。。。。为了更好地应用这些质料,,,,,,,,铸造工艺对锻件性能影响的研究十分须要。。。。。。。铸造是使用金属的塑性[2],,,,,,,,在工具的攻击或压力下,,,,,,,,获得具有特定形状和结构性能的塑性成形工艺。。。。。。。铸造生产的优势在于,,,,,,,,不但可以获得机械零件的指定形状,,,,,,,,并且可以改善质料的内部结构,,,,,,,,提高机械零件的机械性能。。。。。。。钛合金锻件普遍用于制造中温发念头电扇和压缩机叶盘。。。。。。。
使用钛合金锻件可以有用地将叶盘的结构类型转化,,,,,,,,由古板的多毗连叶盘转化成叶片圆盘毗连型叶盘[3],,,,,,,,这样可以导致整个叶盘的结构不那么繁琐,,,,,,,,组成叶盘的质料需求也降低了,,,,,,,,因此叶盘此时能举行保形设置,,,,,,,,叶盘需要更好地低疲劳和抗蠕变设置。。。。。。。因此,,,,,,,,本文研究了铸造工艺对钛合金锻件组织和性能的影响。。。。。。。
1、试验计划
1.1 整体叶盘形状与尺寸
研究的钛合金选用TC17 合金,,,,,,,,该钛合金的是 (Mo+Cr) 含量为8%,,,,,,,,比TC4 和Ti-6242 具有更高的中温强度,,,,,,,,因此现在被普遍地使用在其中。。。。。。。发念头电扇和压缩机集成叶盘制造可以使用钛合金锻件来有用地转化叶盘的结构类型,,,,,,,,使其结构由繁到简,,,,,,,,不但镌汰了叶盘再制造生产时需要的工序,,,,,,,,也降低制造叶盘的质料消耗。。。。。。。由于叶盘在使用历程中必需包管时刻具有弹性,,,,,,,,因此必需要阻止其由于疲劳爆发的不可弯曲的问题。。。。。。。研究批注,,,,,,,,叶盘的疲劳问题主要由叶盘的铸造方法来改善,,,,,,,,在铸造时可以增添其纹理状态太包管性能。。。。。。。叶盘组织受热导致其性能转变的临界点温度即为叶盘铸造时需要注重的变形温度,,,,,,,,凭证叶盘加热变形温度得出牢靠的组织,,,,,,,,该组织称之为三相组织,,,,,,,,以上阶段的铸造称为近β 铸造。。。。。。。与该历程差别,,,,,,,,叶盘组织使用极高的温度加热后,,,,,,,,导致其性能完全受到损伤,,,,,,,,甚至爆发层状结构的历程称为β铸造。。。。。。。研究批注,,,,,,,,本实验研究的钛合金TC17,,,,,,,,使用这两种铸造要领铸造出的网篮三相结构更能知足飞机发念头的手艺要求。。。。。。。

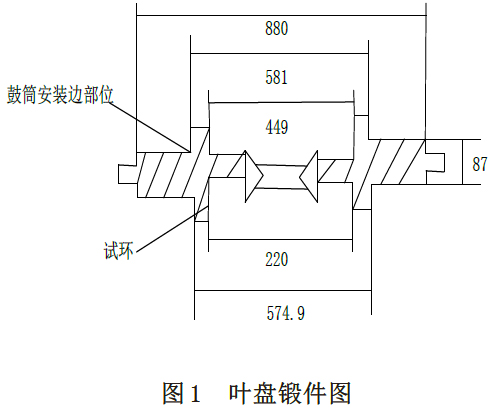

首先,,,,,,,,应明确检测整体叶盘锻件的盘形和尺寸,,,,,,,,如图1 所示。。。。。。。

如图1 所示,,,,,,,,整个叶盘锻件由试环和鼓筒装置边部位组成。。。。。。。
1.2 原质料
本试验选用310mm×80mm 的TC17 合金,,,,,,,,该合金的化学因素能为:5.12Al、4.14Cr、4.06Mo、2.17Sn、1.98Zr、0.01C、0.005N、0.0021H,,,,,,,,β 相转变温度Tβ 为893℃。。。。。。。试验用料是经由相变点下多次镦拔变形的匀称双态组织。。。。。。。
1.3 工艺设计
为了比照TC17 合金近β 锻和β 锻后组织性能,,,,,,,,设计了如下铸造工艺蹊径。。。。。。。
第一种,,,,,,,,坯料加热(Tβ+25) ℃,,,,,,,,等温镦粗,,,,,,,,变形速率v=1mm/s,,,,,,,,等变形量55%,,,,,,,,锻后空冷,,,,,,,,热处置惩罚接纳800℃ ×4h,,,,,,,,WQ+630℃ ×8h,,,,,,,,AC。。。。。。。
第二种,,,,,,,,坯料加热(Tβ-20) ℃,,,,,,,,等温镦粗,,,,,,,,变形速率v=1mm/s,,,,,,,,变形量40%,,,,,,,,锻后水冷,,,,,,,,热处置惩罚接纳850 ℃ ×3h,,,,,,,,AC+800℃ ×4h,,,,,,,,WQ+630℃ ×8h,,,,,,,,AC。。。。。。。
这两种工艺计划主要的区别在于其相变点的加热方法,,,,,,,,以一种选用了相变点上加热,,,,,,,,第二种则选用相变点下加热,,,,,,,,两者锻后也纷歧样,,,,,,,,第一种锻后选择空冷,,,,,,,,第二种则是水冷,,,,,,,,热处置惩罚为匀称化+ 固溶+ 时效。。。。。。。
1.4 试验历程
在试验历程中,,,,,,,,首先需要将原质料举行改锻,,,,,,,,改锻的情形控制在3t 规模内,,,,,,,,由于改锻的历程可能会爆发其他类型的反应,,,,,,,,因此需要预先设置改锻的尺寸,,,,,,,,本文接纳的锻锤为通例锻锤,,,,,,,,需要将改锻尺寸设定为250mm×120mm,,,,,,,,尺寸输入后需要举行改锻的加热处置惩罚,,,,,,,,本试验选取电炉举行加热处置惩罚,,,,,,,,设置电炉的探波数值,,,,,,,,举行预热处置惩罚后即可最先举行改锻。。。。。。。
1.5 试验取样图

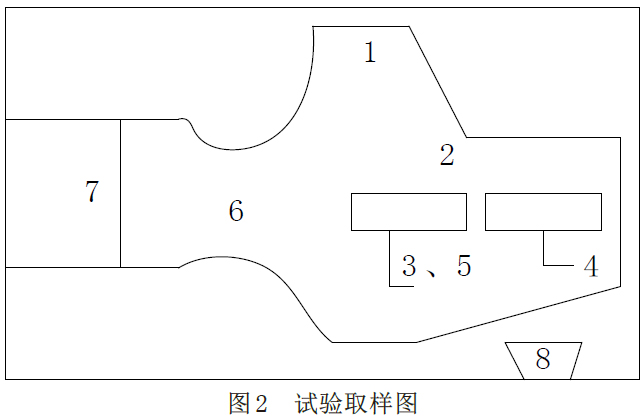

凭证试验历程,,,,,,,,选取试样的部位举行试验取样,,,,,,,,试验取样图如图2 所示。。。。。。。

由图2 可知,,,,,,,,试样取样分成若干办法,,,,,,,,差别的铸造工艺试验取样的位置也差别,,,,,,,,图中的1、2 位置为热稳固取样,,,,,,,,5、6、7、8均为高温拉伸取样,,,,,,,,4 代表疲劳取样。。。。。。。
2、试验效果与讨论
2.1 差别铸造工艺对显微组织的影响

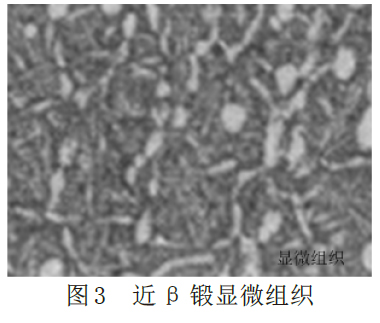

如图3 所示,,,,,,,,为近β 锻工艺锻件的显微组织。。。。。。。其初生α 含量约20%,,,,,,,,条状α 沿原始β 晶界漫衍,,,,,,,,原始β 晶粒尺寸较小,,,,,,,,晶界基本破碎,,,,,,,,为等轴α+ 条状α+β 状的三态组织。。。。。。。

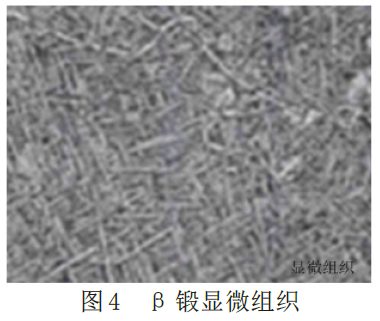

图4 为β 锻显微组织图,,,,,,,,该显微组织可以反应相变点的热变形量,,,,,,,,经由研究证实,,,,,,,,其在某个牢靠温度可以导致铸造变形,,,,,,,,从而使显微结构爆发转变。。。。。。。

由图4 可知,,,,,,,,试验中的钛合金普遍都可以经由铸造爆发网篮反应,,,,,,,,经由铸造后的钛合金显微结构泛起出网状,,,,,,,,容易受热改变性子,,,,,,,,因此证实此时知足铸造条件。。。。。。。
2.2 差别铸造工艺对力学性能的影响

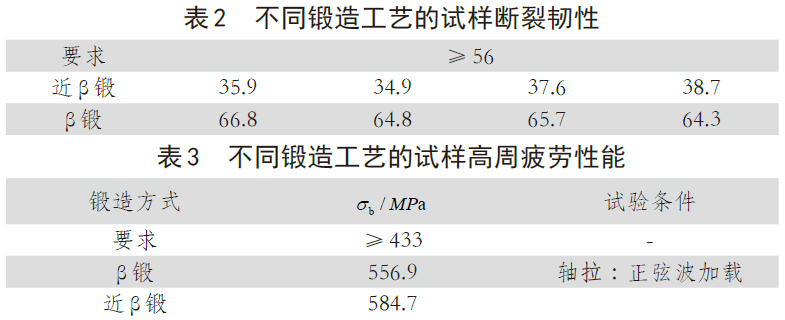

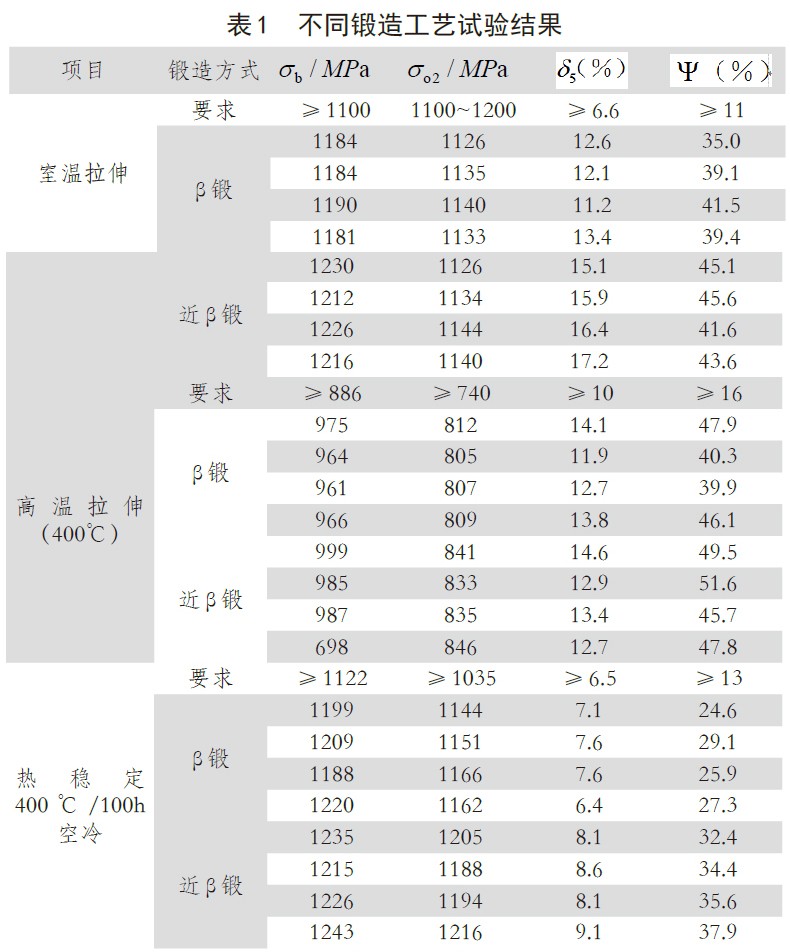

划分使用两种差别的铸造工艺,,,,,,,,即近β 锻和β 锻,,,,,,,,凭证这两种铸造工艺举行性能检测,,,,,,,,划分检测室温拉伸,,,,,,,,高温拉伸和热稳固状态下两种铸造方法的性能差别,,,,,,,,由于铸造工艺受到金属自己的性能影响,,,,,,,,因此需要提前举行热处置惩罚才华举行后续试验,,,,,,,,检测效果如表1~3 所示。。。。。。。


由表1~ 表3 可知,,,,,,,,两种工艺的力学性能有较大差别,,,,,,,,主要体现在断裂韧性方面,,,,,,,,近β 锻的断裂韧性相关于β 锻来说偏小,,,,,,,,较量容易由于受到某些刺激而爆发断裂,,,,,,,,而β 锻就较量稳固,,,,,,,,禁止易爆发断裂,,,,,,,,因此β 锻比近β 锻的性能高,,,,,,,,适合应用于叶盘的制造中,,,,,,,,除此之外,,,,,,,,举行抗疲劳试验也是为了检测二者的性能差别,,,,,,,,盘算二者的最大疲劳树脂。。。。。。。古板两相钛合金网篮组织高周疲劳较差,,,,,,,,但TC17 合金网篮组织的疲劳极限强度可较量高,,,,,,,,因此可以用作叶盘的生产质料。。。。。。。
3、结论
β 锻工艺的锻件强度、塑性及断裂韧性等综协力学性能较好,,,,,,,,近β 锻工艺的断裂韧性较差,,,,,,,,因此钛合金发念头叶盘应选用β 铸造工艺铸造。。。。。。。
4、结语
综上所述,,,,,,,,钛合金在航空航天,,,,,,,,医疗方面有主要应用,,,,,,,,其具有耐侵蚀,,,,,,,,高强度的优势,,,,,,,,研究批注,,,,,,,,近β 锻虽然强度和塑性优于β 锻,,,,,,,,但其断裂韧性较差。。。。。。。TC17 合金整体叶盘铸造应选用β 锻工艺,,,,,,,,对后续钛合金的应用有一定的参考价值。。。。。。。
参考文献
[1] 白东辉, 汤育玺. 铸造工艺对TC17 钛合金锻件组织性能的影响[J]. 热加工工艺,2020,49(23):84-86.
[2] 杨华, 高俊峰, 何琪功等. 径向铸造机的几种典范主机结构剖析[J]. 锻压手艺,2021,46(06):16-32.
[3] 阚海波, 吕兴龙, 李伟华等. 耐极寒OPGW 金具铸造与热处置惩罚工艺性能研究[J].电力信息与通讯手艺,2019,17(08):63-69.
相关链接
