TC11钛合金属于马氏体型的α+β型热强钛合金，，，，，，，，其名义因素为Ti-6.5Al-3.5Mo-1.5Zr-0.3Si。。。。。。。。它具有比强度高，，，，，，，，中温性能好，，，，，，，，耐侵蚀性能好，，，，，，，，疲劳强度大等优点，，，，，，，，且可热处置惩罚强化，，，，，，，，是制造航空发念头，，，，，，，，高压压气机盘以及叶片等的主要质料，，，，，，，，也被用于制造飞机上的主要承力部件[1，，，，，，，，2] 。。。。。。。。合金内部组织决议了其最终的使用性能，，，，，，，，合理的组织形貌组合可很洪流平上改善质料的力学性能[3] 。。。。。。。。本文通过设计差别的热加工及热处置惩罚工艺获得了差别的显微组织形貌，，，，，，，，研究剖析了显微组织对TC11钛锻件室温拉伸性能的影响。。。。。。。。

1、试验质料与要领

试验用质料为西部钛业有限责任公司生产的TC11钛合金棒材，，，，，，，，相变点为1005℃～1010℃。。。。。。。。试验用原质料通过差别的热加工或热处置惩罚工艺制取差别的显微组织形貌，，，，，，，，显示金相组织所用侵蚀剂为10%HF+30%HNO₃ +70%H₂O，，，，，，，，侵蚀后在Stemi2000型显微镜举行组织视察，，，，，，，，并使用Image-ProPlus软件举行初生α相含量定量表征 ；；；；；随后举行室温拉伸性能测试，，，，，，，，拉伸试样按GB/T228-2002《金属质料室温拉伸试验要领》加工成Φ5mm的标准试样并在1185型质料试验机上举行试验。。。。。。。。

2、试验效果及讨论

2.1 α_p对TC11力学性能的影响

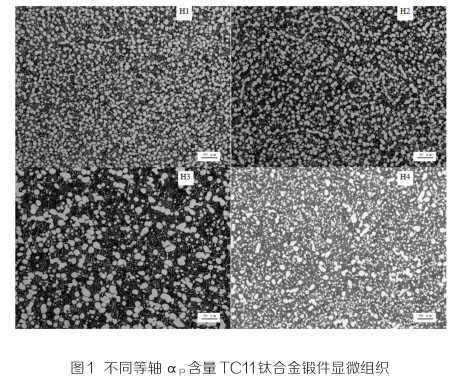

图 1 为 不 同 等 轴 α_p含 量 的 TC11 退 火 态 组 织，，，，，，，，经Image-ProPlus软件举行初生α_p相含量定量表征，，，，，，，，等轴α_p相含量依次为 ：44%、39%、32%、40%。。。。。。。。从图1可以看  出，，，，，，，，H1、H2、H3初生α_p相含量呈递减趋势 ；；；；；H4等轴α p相含量与H2大致相当，，，，，，，，但其尺寸、漫衍保存差别。。。。。。。。H2试样内部α_p晶粒尺寸匀称一致，，，，，，，，而H4试样内部保存显着的“双 套组织”，，，，，，，，及保存两种尺寸级别的等轴α晶粒。。。。。。。。

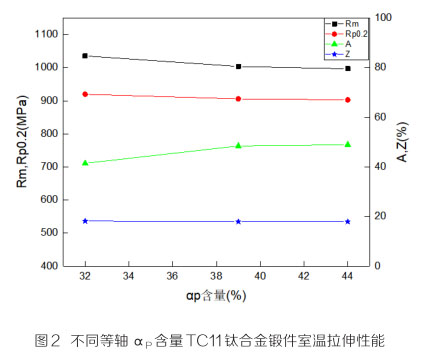

图2给出了H1、H2、H3三种TC11钛锻件室温拉伸性能与等轴α_p相含量的对应关系。。。。。。。。由图2可以看出，，，，，，，，随着等轴α_p相含量的增添，，，，，，，，质料的强度降低，，，，，，，，塑性略微升高。。。。。。。。这是由于随着质料内部等轴α_p相含量的增添，，，，，，，，β转变体含量镌汰，，，，，，，，致使α/β相界面含量下降，，，，，，，，关于位错的钉扎作用削弱，，，，，，，，降低了质料的强度，，，，，，，，并提升了质料的塑性 ；；；；；另外，，，，，，，，随着等轴α_p含量的增添，，，，，，，，质料内部的合金元素分派效应加剧，，，，，，，，意味着此时β转变体内部α片层的Al含量降低，，，，，，，，导致β转变体强度的下降，，，，，，，，进而导致整体强度的下降，，，，，，，，而由于质料的塑性不受屈服行为的影响，，，，，，，，主要取决于α晶团的巨细。。。。。。。。因此，，，，，，，，合金元素分派效应关于塑性的影响很是小[4]；；；；；最后，，，，，，，，随着等轴α_p相含量的增添，，，，，，，，质料的变形协调性增添，，，，，，，，致使塑性略微增添。。。。。。。。这三者的综合影响导致随着等轴α_p相含量的增添，，，，，，，，质料的强度降低，，，，，，，，塑性略微升高。。。。。。。。

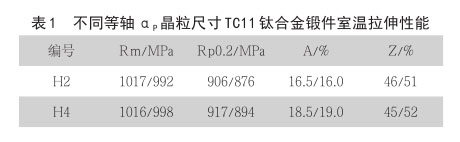

表1则给出了H2与H4的室温拉伸性能较量。。。。。。。。从表1可以看出，，，，，，，，H4试样的屈服强度、延伸率显着优于H2，，，，，，，，抗拉强度及端面缩短率基内情当。。。。。。。。从显微组织剖析可知，，，，，，，，H4试样的晶粒平均尺寸要小于H2试样，，，，，，，，凭证Hall-Petch公式 ：σ=σ₀ +kd^(-1/2)可知，，，，，，，，平均晶粒尺寸越。。。。。。。。，，，，，，质料的屈服强度越高。。。。。。。。这是由于此时晶界的数目增添，，，，，，，，导致位错移动时的阻力增大，，，，，，，，使得金属的变形抗力增添 ；；；；；另一方面，，，，，，，，平均晶粒尺寸的减小意味着晶粒数目的增添，，，，，，，，致使质料的塑性变形可以疏散到更多的晶粒内举行，，，，，，，，使得质料的变形协调性上升，，，，，，，，致使延伸率提高。。。。。。。。

2.2 次生片层α相对TC11力学性能的影响

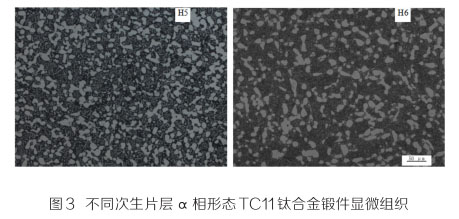

图3中H5、H6为统一退火温度经差别冷却介质冷却后的显微组织。。。。。。。。经Image-ProPlus软件举行初生α_p相含量定量表征，，，，，，，，α_p相含量大致相当，，，，，，，，约为30%，，，，，，，，晶粒尺寸约为14.8μm。。。。。。。。从图3可以看出，，，，，，，，H5、H6试样次生片层α相形态保存显着差别，，，，，，，，H5试样中次生片层α相呈短棒状，，，，，，，，长宽较量小 ；；；；；H6试样次生片层为细小的针状，，，，，，，，长宽比高于H5试样。。。。。。。。

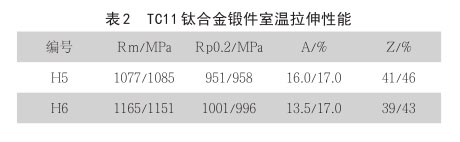

表2则给出了H4与H5的室温拉伸性能较量。。。。。。。。从表2可以看出，，，，，，，，H6试样的强度显着优于H5试样，，，，，，，，但其延伸率及断面缩短率略有下降。。。。。。。。

在α_p含量一定的情形下，，，，，，，，β转变体比例也随之牢靠。。。。。。。。从几何学角度来讲，，，，，，，，相同体积下，，，，，，，，球形外貌积最小。。。。。。。。随着β转变体内部α片层越脱离等轴状，，，，，，，，即长宽比越大，，，，，，，，意味着其外貌积占比也越高，，，，，，，，相界面也随之增添。。。。。。。。相界面临于位错的钉扎效应限制了位错在晶粒内部的滑移，，，，，，，，导致了位错移动时的阻力增大，，，，，，，，使得金属的变形抗力增添，，，，，，，，从而使得质料强度上升，，，，，，，，塑性下降。。。。。。。。

3、结论

（1）随着α_p相含量的增添，，，，，，，，质料的强度降低，，，，，，，，塑性略微升高 ；；；；；等轴α_p相平均晶粒尺寸的降低有利于提高质料的强塑性。。。。。。。。

（2）随着次生片层α相长宽比升高，，，，，，，，质料的强度上升、塑性下降。。。。。。。。

参考文献

[1] 赵民权，，，，，，，，董。。。。。。。。倘芪露榷訲C11合金组织和性能的影响[J]．金属热处置惩罚，，，，，，，，2015，，，，，，，，40（04）：139-141．

[2] 姚梦，，，，，，，，刘勇，，，，，，，，朱景川．TC11钛合金双重热处置惩罚工艺设计[J]．热处置惩罚手艺与装备，，，，，，，，2016，，，，，，，，37（05）：65-70．

[3] 颜茜，，，，，，，，舒鑫柱，，，，，，，，祝菲霞，，，，，，，，等．TC11钛合金4种典范组织静态力学性能比照研究[J]．云南大学学报(自然科学版)，，，，，，，，2016，，，，，，，，38（01）：99-104．

[4] J.C.Williams著．雷霆译．钛[M]．北京 ：冶金工业出书社，，，，，，，，2011．

相关链接
