小序

钛及钛合金质料因其自身的优异特征，，，，，，如密度低、耐低温、耐高温、比强度高、耐侵蚀性佳等诸多优点成为众多学科的研究工具[1-3]。。。。。。。。钛及钛合金质料不但在航空航天、船舶制造、化工、武器等工业领域普遍应用，，，，，，在超导质料领域、医学质料领域也施展着主要作用[4-6]。。。。。。。。而 TC11 钛合金作为众多 α+β 型热强钛合金中热强性能好的合金之一，，，，，，是新型航空装备上最先应用的一种新型钛合金，，，，，，具有较高室温强度及优异的热加工工艺性能，，，，，，主要应用于航空发念头压气机盘、叶片、鼓筒及飞机结构件等零件[7?10] 。。。。。。。。随着航空领域手艺的一直生长，，，，，，航空零件的制造对钛合金的性能提出了较高的要求，，，，，，其性能与质料内部组织结构亲近相关，，，，，，通过接纳合适的热处置惩罚工艺举行内部显微组织的调控，，，，，，可获得具有优异组织性能的钛合金零件[11?13]。。。。。。。。

现在海内外学者已在热处置惩罚制度对 TC11 的相演变行为及力学性能方面有了大宗研究，，，，，，如王金惠等]14]通过接纳正交实验法，，，，，，试验出了固溶处置惩罚与时效应处置惩罚的最佳处置惩罚温度与时间；；；；；；王宏权等[15]研究了 β 铸造温度及固溶温度对组织和力学性能的影响，，，，，，效果批注，，，，，，固溶温度的升高会导致初生 α 相含量镌汰，，，，，，合金强度下降。。。。。。。。但大宗文献中其高温性能与组织演变之间的内在关系研究较少。。。。。。。。本文以 TC11 钛合金为研究工具，，，，，，通过改变热处置惩罚制度，，，，，，研究差别热处置惩罚工艺下 TC11 钛合金显微组织结构与高温力学性能之间的内在联系，，，，，，为进一步对该合金的应用及生长提供基本参数和性能指标。。。。。。。。

1 实验质料与要领

1.1 实验质料

实验所用 TC11 合金接纳粒度适度的海绵钛、海绵铝、铝钼合金、钛硅合金、二氧化钛、铝豆等。。。。。。。。按名义配比举行预混，，，，，，将混料匀称的质料压制成电极块，，，，，，再将电极块凭证混料顺序交织排枚举行真空焊接，，，，，，经由 3 次真空熔炼获得铸锭，，，，，，经开坯、铸造及棒圆工艺加工成 φ300 mm 的棒材(相变点为 1010~1015 ℃)。。。。。。。。棒材质料的化学因素见表 1。。。。。。。。

表 1 TC11合金化学因素（质量分数/%）

1.2 实验要领

对 TC11 合金举行热处置惩罚（热处置惩罚制度见表 2）。。。。。。。。经热处置惩罚后的试样接纳徕卡金相显微镜(LEICA DM2700M)视察微观组织形貌特征，，，，，，并获取金相组织照片。。。。。。。。通过 INSTRON 万能试验机测试合金的室温及高温(500、700、900 ℃)力学性能，，，，，，拉伸速率均为 1 mm/min，，，，，，每组测试 3 个平行试样取平均值。。。。。。。。

表 2 热处置惩罚制度

2、试验效果与讨论

2.1 显微组织剖析

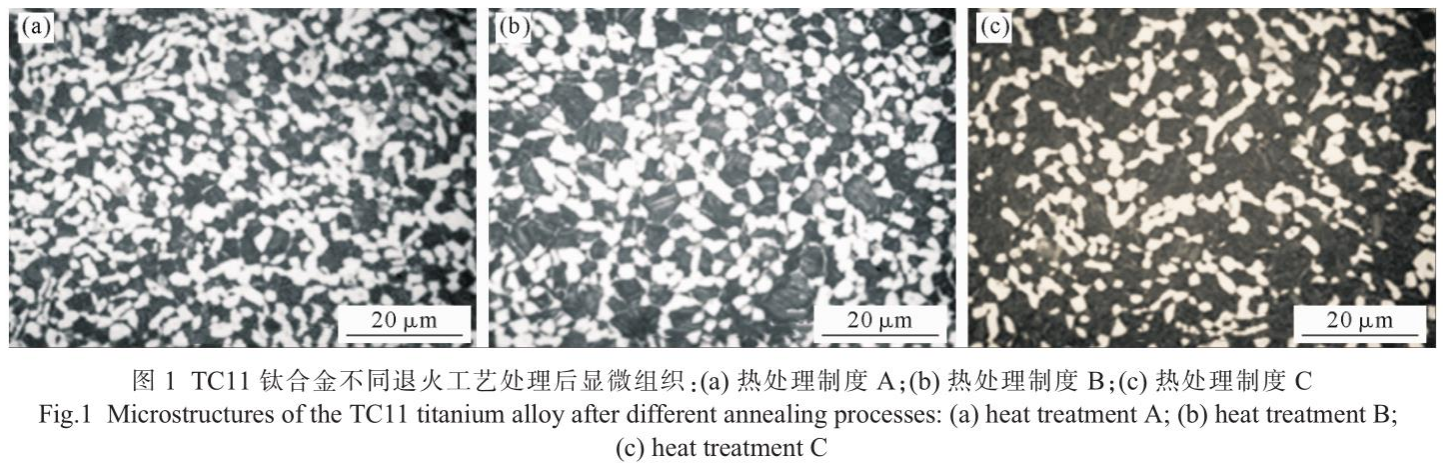

图 1 是 TC11 钛合金差别退火工艺处置惩罚后的显微组织照片。。。。。。。。由图可见，，，，，，经热处置惩罚后，，，，，，TC11 钛合金的显微组织由初生等轴 α 相、针状次生 α 相和 β 相组成。。。。。。。。随着热处置惩罚温度的逐渐升高，，，，，，初生等轴 α 相的晶粒尺寸增大，，，，，，百分含量占比逐渐减。。。。。。。。，，，，，β 相含量占比逐渐增大，，，，，，并且陪同着针状次生 α 相的增多。。。。。。。。这是由于在热处置惩罚温度靠近相变点的历程中，，，，，，初生等轴 α 相的热稳固性下降，，，，，，随着温度的升高逐渐回溶，，，，，，使得合金中的初生等轴 α 相镌汰，，，，，，β 相含量增大，，，，，，析出针状次生 α 相的驱动力增强，，，，，，从而使冷却历程中的针状次生 α 相含量的升高且细小弥散，，，，，，同时未消融的初生等轴 α 相晶粒逐渐长大[16]。。。。。。。。

2.2 热处置惩罚温度对室温力学性能的影响

表 3 是差别热处置惩罚制度下 TC11 的室温力学性能数据。。。。。。。？？？？？梢苑⒚鳎，，，，，随着热处置惩罚温度的升高，，，，，，抗拉伸强度(R m )和屈服强度(R0.2 p0.2 )呈下降趋势，，，，，，断裂伸长率(A)和断面缩短率(Z)泛起先升高后下降的趋势。。。。。。。。其中，，，，，，热处置惩罚 A 制度和热处置惩罚 B 制度下的 TC11 合金抗拉强度和屈服强度相差不大，，，，，，可是断裂伸长率与断面缩短率方面有显着差别，，，，，，在热处置惩罚 B 制度下 TC11 合金会获得更高的塑性，，，，，，因此在热处置惩罚 B 制度(960 ℃×2 h, AC+530 ℃×6 h, AC)下会获得优异的强塑性匹配，，，，，，此时 R m 为 1 089 MPa，，，，，，R0.2 p0.2 为 976 MPa，，，，，，A 为 19%，，，，，，Z 为 51%。。。。。。。。

表 3 差别热处置惩罚制度下TC11的室温力学性能

2.3 热处置惩罚温度对高温力学性能的影响

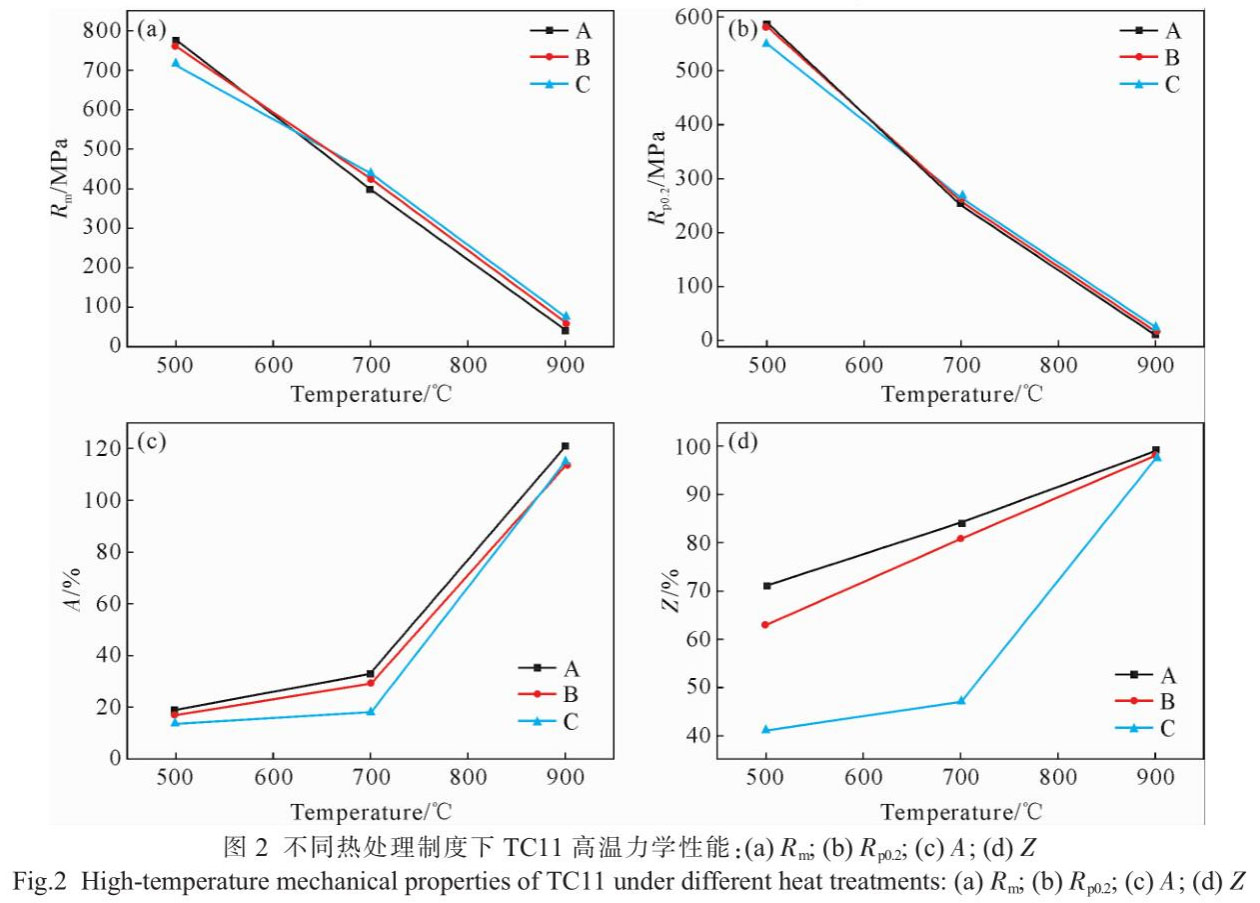

图 2 是差别热处置惩罚制度下对 TC11 高温力学性能的影响，，，，，，表 4 是差别热处置惩罚制度下 TC11 的高温力学性能数据。。。。。。。？？？？？梢苑⒚鳎，，，，，在统一热处置惩罚制度下，，，，，，随着测试温度的升高，，，，，，合金 R_m 和 R_p0.2 呈下降趋势，，，，，，A 和 Z 泛起升高的趋势。。。。。。。。

表 4 差别热处置惩罚制度下TC11的高温力学性能

2.4 高温拉伸断口剖析

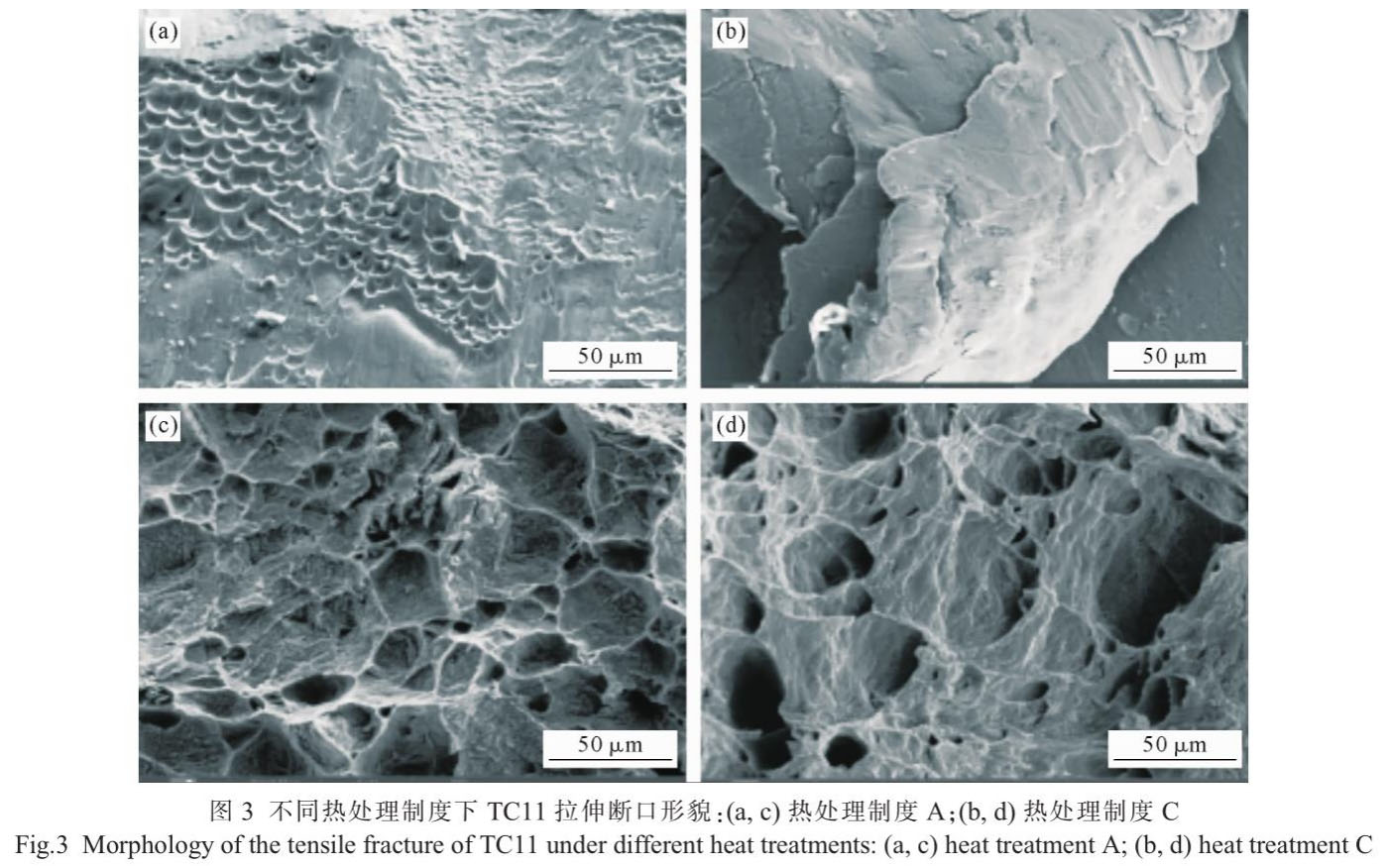

图 3 是差别热处置惩罚制度下 TC11 的高温拉伸断口照片。。。。。。。？？？？？梢钥闯 500 ℃高温拉伸断口部分展现为“台阶”状的裂痕，，，，，，泛起部分韧性断裂特征，，，，，，但不是很显着，，，，，，其断口形貌为解理断裂，，，，，，体现为韧性较差；；；；；；而 900 ℃高温拉伸断口泛起出巨细不等的韧窝状结构，，，，，，为韧性断裂特征。。。。。。。。

3 结论

1）随着热处置惩罚温度的逐渐升高，，，，，，初生等轴 α 相的晶粒尺寸增大，，，，，，百分含量占比逐渐减。。。。。。。。，，，，，β 相含量占比逐渐增大，，，，，，并且陪同有针状次生 α 相的增多。。。。。。。。

2）在室温使用情形下，，，，，，TC11 合金在热处置惩罚 B 制度(960 ℃×2 h, AC+530 ℃×6 h, AC)下会获得优异的强塑性匹配，，，，，，此时抗拉伸强度为 1 089 MPa，，，，，，屈服强度为 976 MPa，，，，，，断裂伸长率为 19%，，，，，，断面缩短率为 51%。。。。。。。。

3）在 500 ℃高温使用情形下，，，，，，热处置惩罚 A 制度(950 ℃×2 h, AC+530 ℃×6 h, AC)下合金的力学性能最优，，，，，，抗拉伸强度为 771 MPa，，，，，，屈服强度为 584 MPa，，，，，，断裂伸长率为 19%，，，，，，断面缩短率为 71%，，，，，，相比于热处置惩罚 C 制度(970 ℃×2 h, AC+530 ℃×6 h, AC)下处置惩罚划分提高了 8.2%、6.3%、35%、73%。。。。。。。。

4）在 500 ℃以上使用情形下，，，，，，晶粒越细小的合金，，，，，，高温强度反而降低，，，，，，与室温力学性能恰恰相反，，，，，，此时为获得优异的强塑性匹配，，，，，，选用热处置惩罚制度 B(960 ℃×2 h, AC+530 ℃×6 h, AC)最佳。。。。。。。。

参考文献

[1] 赵永庆. 我国立异研制的主要船舶用钛合金及应用[J]. 中国质料希望, 2014, 33(7): 398-404.

[2] LANG B, ZHANG T C, LI X H, GUO D. Microstructural evolution of a TC11 titanium alloy during linear friction welding[J]. Journal of Materials Science, 2010, 45(22): 6218-6224.

[3] 潘婷, 李东亚, 成明, 等. Ti-6Al-4V 钛合金热处置惩罚性能的研究希望[J]. 热加工工艺, 2023, 52(8): 12-15.

[4] 于振涛, 余森, 程军, 等. 新型医用钛合金质料的研发和应用现状[J]. 金属学报, 2017, 53(10): 1238-1264.

[5] CORDEIRO J M, BARAO V A R. Is there scientific evidence favoring the substitution of commercially pure titanium with titanium alloys for the manufacture of dental implants? [J]. Materials Science & Engineering: C, 2017, 71: 1201-1215.

[6] QIU J J, YANG T T, LI Y F, et al. Au@Ag@Pt core-shell nanorods regulating Ag release behavior endow titanium antibacterial activity and biocompatibility [J]. Rare Metals, 2021, 41: 630-638.

[7] 邵娟. 钛合金及其应用研究希望[J]. 有数金属与硬质合金, 2007(4): 61-65.

[8] 唐光昕, 朱荣俊. TC11 合金在差别热处置惩罚条件下的显微组织剖析[J]. 有数金属, 2002(2): 146-148.

[9] 吴晨, 马保飞, 赵静琴, 等. 延时淬火对航天器固件用 TC4 钛合金组织和性能的影响[J]. 金属热处置惩罚, 2023, 48(12): 135-139.

[10] 杨树智, 张钧, 杨晓欣. TC4 钛合金混淆制造手艺的研究与生长[J]. 铸造手艺, 2023, 44(11): 977-987.

[11] 王金惠. TC11 钛合金的高温变形行为及热处置惩罚工艺对合金组织性能的影响[D]. 长沙: 中南大学, 2010.

[12] 韩栋, 毛小南, 张鹏奇, 等. 双面退火温度对高强 TC11 合金组织性能的影响[J]. 中国有色金属学报, 2010, 20(S1): 577-580.

[13] 赵伟. 航空用 TC4 钛合金散热结构 SLM 制备及热处置惩罚强化与组织性能研究[D]. 济南: 山东修建大学, 2023.

[14] 王金惠, 夏长清, 陈永勤, 等. 热处置惩罚工艺对 TC11 钛合金组织与性能的影响[J]. 金属热处置惩罚, 2010(1): 81-85.

[15] 王宏权, 李建元, 郭辉, 等. 热变形及热处置惩罚工艺对 TC11 钛合金质料显微组织和力学性能的影响[J]. 热加工工艺, 2017(13): 160-162,165.

[16] 商国强, 张晓波, 王新南, 等. 显微组织对 TB17 钛合金高周疲劳性能的影响[J]. 有数金属质料与工程, 2024, 53(2): 529-536.

[17] 李瑞峰, 张智鑫, 唐斌, 等. TC18 钛合金大规模棒材热变形行为研究希望[J]. 铸造手艺, 2024, 45(4): 316-327.

[18] 张磊, 张晨辉, 何春梅, 等. TC21 钛合金固溶时效处置惩罚对合金组织性能的影响[J]. 铸造手艺, 2023, 44(10): 929-934.

[19] 刘运红, 杨毅, 黄涛, 等. 固溶时效处置惩罚对新型高强度钛合金组织和力学性能的影响[J]. 航空制造手艺, 2023, 66(8): 93-99.

相关链接
