固溶处置惩罚和时效是钛合金的强化热处置惩罚,目的是为了获得强度高与塑性好的综合性能固溶处置惩罚是把钛及钛合金加热、保温并快速冷却到室温的操作历程,为了抵达快速冷却,必需接纳淬火要领,故有时也称为固溶处置惩罚有两种方法,即β固溶处置惩罚和α+β固溶处置惩罚,固溶处置惩罚是在转变温度以上30-100℃,保温10~30min,空冷或水浮,主要适用于亚稳固β合金。。。。。

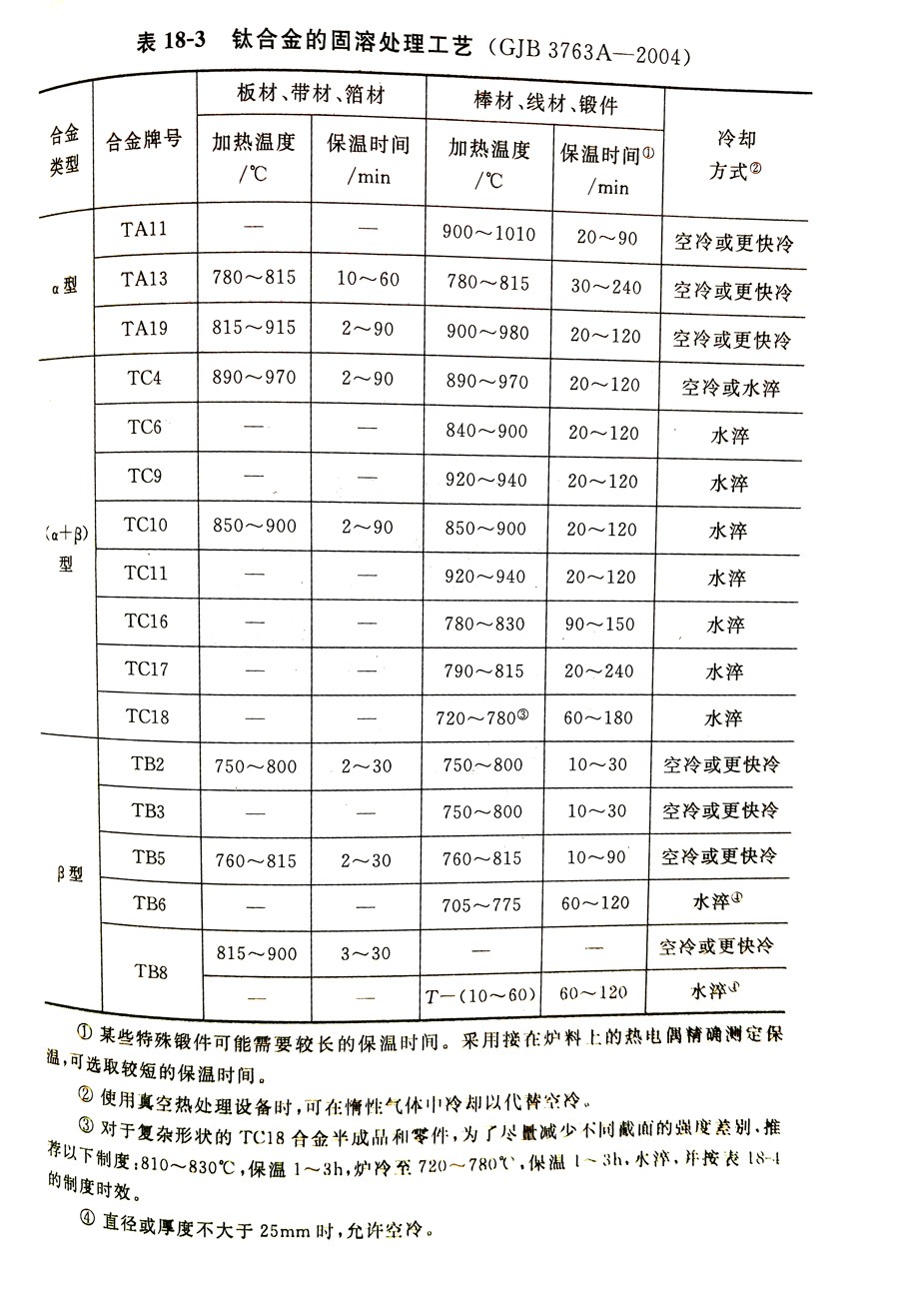

α+β固溶处置惩罚是在转变温度以下30~60℃,保温30~120min,水淬或油淬,主要适用于近α和α+β合金组合式工艺,第一步为固溶,第二步为时效,并按串联方法行。。。。。这是一种综合强化处置惩罚工艺,两者相互影响。。。。。因此,在确定艺选择时,需要兼顾合金因素、相变点、热处置惩罚前的原始组织,以及热处置惩罚装备等因素。。。。。表183是钛的固溶处置惩罚工艺。。。。。
