粉末冶金手艺是一种高性能质料制造手艺，，，，，，，在航空发念头中施展着越来越主要的作用。。。。。。。它不但能够制备出无宏观偏析、组织匀称、晶粒细小、各向同性、热加工性能优异的合金和复合质料，，，，，，，大幅度提高了粉末冶金质料的屈服强度和疲劳性能，，，，，，，并且能够实现零部件的近终成形［1］。。。。。。。粉末冶金手艺已成为航空发动神秘害热端部件和其他多种新质料的优选制备手艺［2，，，，，，，3］。。。。。。。航空发念头是飞机的心脏，，，，，，，它直接关系到飞机的各项性能指标和清静性。。。。。。。随着航空发念头向大型化、高推重比和高效率的偏向生长，，，，，，，涡轮前燃气温度一直提高，，，，，，，零部件的负荷一直增大，，，，，，，事情状态越趋卑劣，，，，，，，这对航空发动神秘害零部件的性能要求越来越苛刻。。。。。。。同时，，，，，，，涡轮盘和涡轮叶片等焦点零部件能够遭受的燃烧温度和压缩比的提高有助于提高航空发念头的燃油经济性，，，，，，，镌汰排放和延伸使用寿命。。。。。。？？？？？杉，，，，高性能航空发念头的生长和粉末冶金手艺的前进相辅相成。。。。。。。本文将重点先容航空发念头中的种种粉末冶金质料，，，，，，，以及粉末制备、成形和致密化要害手艺。。。。。。。

1、航空发念头用粉末冶金质料

1.1P/M镍基高温合金

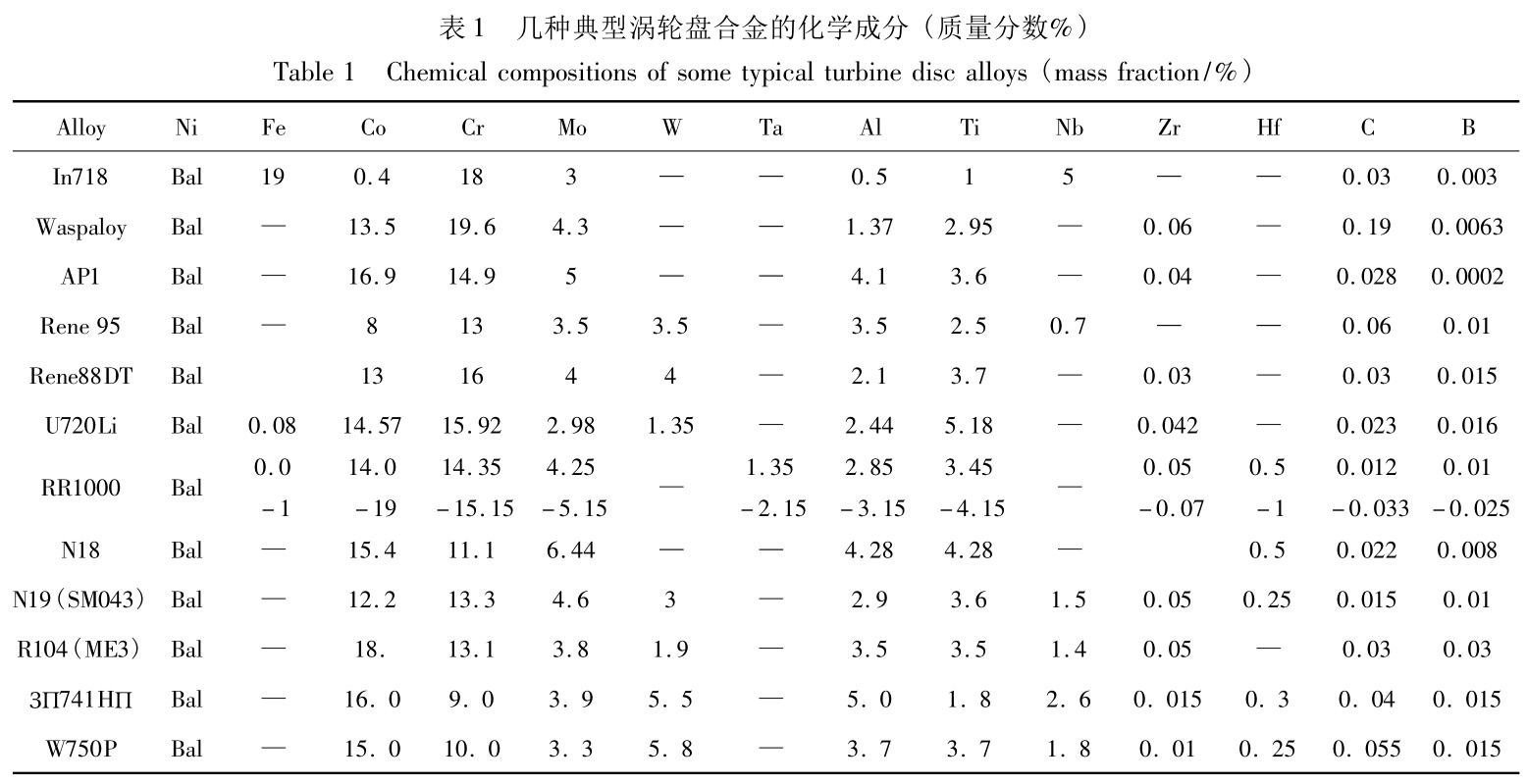

镍基高温合金是航空发念头中用量最多的高温结构质料，，，，，，，主要用于制造涡轮盘、压气机盘、鼓筒轴、封严盘、封严环、导风轮以及涡轮盘高压挡板等高温承力转动部件。。。。。。。随着镍基高温合金因素日趋重大、零件尺寸一直增大，，，，，，，P/M镍基合金显示出更大的优越性。。。。。。。表1为几种典范涡轮盘合金的化学因素［4］。。。。。。。

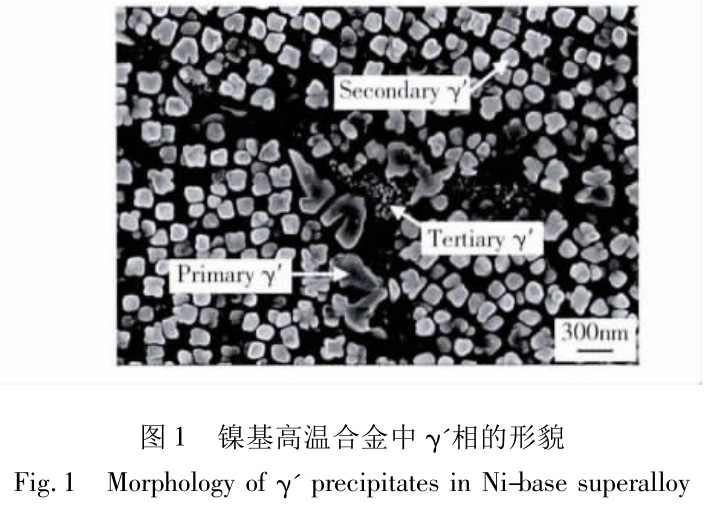

合金元素大致分为四类:基体强化元素(Co，，，，，，，Fe，，，，，，，Cr，，，，，，，Mo，，，，，，，W，，，，，，，V，，，，，，，Ti，，，，，，，Al)、γ'相形成元素(Al，，，，，，，Ti，，，，，，，Nb，，，，，，，Ta)、碳化物形成元素(Cr，，，，，，，Mo，，，，，，，W，，，，，，，V，，，，，，，Nb，，，，，，，Ta，，，，，，，Ti，，，，，，，Hf)和晶界强化元素(Zr，，，，，，，B)。。。。。。。γ'相(见图1)是镍基合金的主要强化相，，，，，，，优化γ'相的含量、粒径和形貌是提高镍基合金高温力学性能的有用途径。。。。。。。

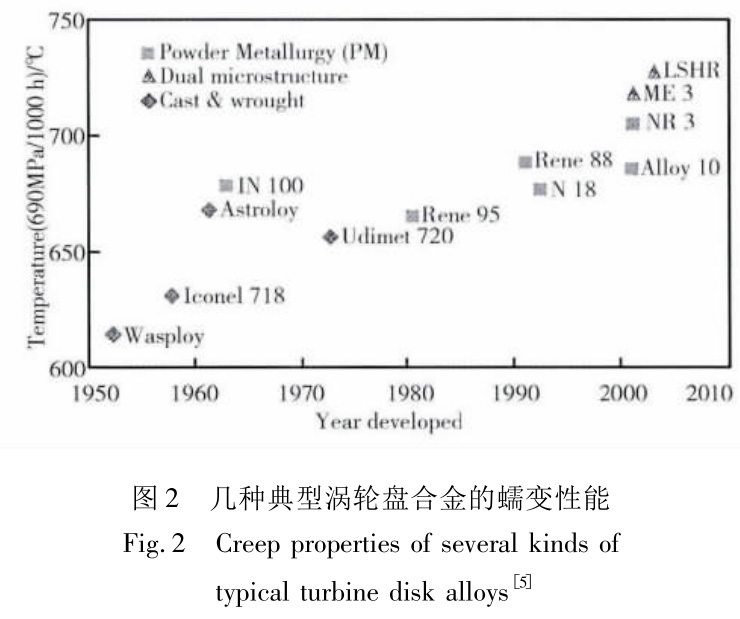

图2所示为几种典范涡轮盘合金的蠕变性能［5］。。。。。。。与铸锻镍基高温合金(Wasploy、Inconel718、Astroloy和Udimet720)相比，，，，，，，P/M镍基高温合金具有更高的使用温度。。。。。。。IN100、Udimet720和Ｒené95是第一代粉末高温合金，，，，，，，其中IN100合金是1972年由美国率先研制乐成。。。。。。。第一代高强型粉末高温合金的代表是Ｒené95合金，，，，，，，是现在650℃下使用的盘件合金强度最高的一种，，，，，，，其特点是γ'相含量高(一样平常＞45体积分数%)，，，，，，，晶粒高度细化，，，，，，，强度高、抗裂纹扩展能力低和长期能力差。。。。。。。美国研制的Ｒené88和法国研制的N18合金是第二代损伤容限型合金，，，，，，，其特点是晶粒粗大，，，，，，，抗拉强度较第一代低，，，，，，，但具有较高的蠕变强度、裂纹扩展抗力以及损伤容限性能，，，，，，，最高使用温度提高到700～750℃。。。。。。。Alloy10，，，，，，，NＲ3，，，，，，，ME3和LSHＲ是第三代高强损伤容限型粉末高温合金，，，，，，，γ'相的含量为45%～55%(体积分数)，，，，，，，可接纳过固溶线温度热处置惩罚获得适当粗大晶粒组织，，，，，，，或者通过双重组织热处置惩罚获得轮心部位细晶组织、轮缘部位为粗晶组织的双性能涡轮盘合金(LSHＲ和ME3)，，，，，，，使用温度为700～750℃，，，，，，，其性能特点是抗拉强度高于第二代，，，，，，，比第一代的稍低，，，，，，，但疲劳裂纹扩展速率比第二代的还低。。。。。。。

In-100，，，，，，，Ｒene95，，，，，，，Astroloy，，，，，，，Udinet720，，，，，，，Ｒene88DT，，，，，，，N18和FP741NＲ都已乐成用作航空发念头的热端部件，，，，，，，其中后三种合金是专门针对粉末冶金工艺设计的。。。。。。。美国Crucible公司首先制备出粉末涡轮盘，，，，，，，并在GE公司的T-700发念头上获得应用。。。。。。。现在，，，，，，，商用和军用发念头中至少有15万件粉末涡轮盘在服役［4］。。。。。。。英国ＲollＲoyce公司开发的ＲＲ1000合金，，，，，，，俄罗斯VILS公司开发的W750P和W751P合金，，，，，，，美国NASA格林研究中心、GE和P＆WA公司团结开发的MEＲ3(Ｒ104)合金，，，，，，，法国ONEＲA公司开发的N18和N19合金都接纳粉末冶金工艺制备。。。。。。。

Ｒ104合金2007年起用于GP7200发念头的高压涡轮盘，，，，，，，在英国海内航线的空客A380飞机上已创立了60000升降和30万小时清静航行的纪录［4］。。。。。。。波音787飞机所用的Trent1000发念头中的后两级高压涡轮轮毂和高压涡轮盘接纳ＲＲ1000粉末高温合金制备。。。。。。。ＲＲ1000合金用于TrentXWB发念头，，，，，，，将于2013年用于新空客A350飞机。。。。。。。N19合金具有更高的蠕变和低周疲劳性能，，，，，，，该合金将用于SNECMA公司的M88涡扇发念头。。。。。。。VILS公司开发的ЗП741HП(EP741NP)合金是俄罗斯成熟应用的粉末高温合金，，，，，，，用于制备涡轮盘、轴等要害部件，，，，，，，已乐成应用于米格-29、米格-31、苏-27、图-204等飞机，，，，，，，已制造出约莫46000件涡轮盘，，，，，，，自1976年以来未泛起过事故［4］。。。。。。。为了知足DD14发念头对700℃使用的更高强度合金(UTS和YS为1600MPa和1200MPa)的要求，，，，，，，VILS公司先后开发了HIP工艺制备的W750P，，，，，，，W751P，，，，，，，W751P和W753P合金，，，，，，，所用粉末颗粒的粒径小于100μm，，，，，，，并添加了Ｒe，，，，，，，Ta，，，，，，，Y和Ｒu等合金元素，，，，，，，具有更高的室温强度、长期强度和低周疲劳性能，，，，，，，仍处于研制阶段。。。。。。。中国粉末高温合金的研究主要集中在北京航空质料研究院和钢铁研究总院，，，，，，，已乐成研制出两代粉末高温合金:以FGH4095合金(与Ｒené95因素相当)为代表的使用温度650℃的第一代高强型合金和以FGH4096合金(与Ｒené88DT因素相当)为代表的使用温度为750℃的第二代损伤容限型合金。。。。。。。

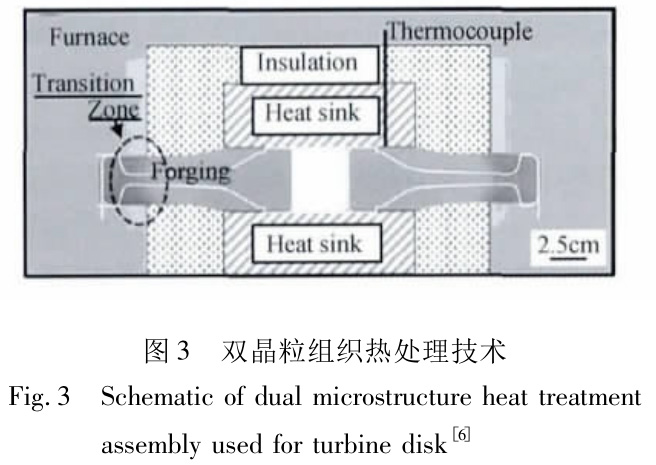

双性能涡轮盘是涡轮盘制造手艺的主要生长偏向，，，，，，，对研制高推重比先进航空发念头很是主要。。。。。。。Gabb等接纳图3所示的双组织热处置惩罚要领(DM-HT)［6］对热挤压态的盘坯举行热处置惩罚，，，，，，，通过热沉和隔热层在盘芯和盘缘制造温度梯度，，，，，，，使盘芯温度低于盘缘，，，，，，，获得单合金双性能粉末盘。。。。。。。该手艺能够使盘坯的轮缘部分获得粗晶组织，，，，，，，而轮毂部分仍然坚持热挤压态所具有的细晶组织。。。。。。。美国P＆WA公司接纳双重热处置惩罚工艺制造出的双性能粉末盘于1997年装配在第四代战斗机F22的F119发念头上。。。。。。。

1.2P/M钛基合金

钛及钛合金具有比强度高、热强性和耐侵蚀好等有优点，，，，，，，主要用于制造航空发念头的电扇、压气机中的压气机盘、叶片、导航仪和毗连环等。。。。。。。钛合金取代钢或高温合金可以显着减轻发念头的重量，，，，，，，提高发念头的推重比［7］。。。。。。。这些零部件要求在高温下(300～600℃)具有较高的比强度、高温蠕变抗力、疲劳强度、长期强度和组织稳固性。。。。。。。P/M钛合金，，，，，，，拉伸性能抵达甚至凌驾熔锻材水平。。。。。。。然而，，，，，，，P/M钛合金中的孔隙和较高的杂质含量会导致疲劳性能严重下降。。。。。。。提高致密度和净化工艺历程是P/M钛合金亟待解决的问题。。。。。。。

Ti-Al(Ti₃Al，，，，，，，TiAl，，，，，，，TiAl₃)金属间化合物基复合质料以碳化物(SiC，，，，，，，TiC，，，，，，，B4C)、氮化物(Si3N4，，，，，，，TiN，，，，，，，AlN，，，，，，，BN)、氧化物(A1₂O₃，，，，，，，ZrO₂，，，，，，，TiO₂)、Ti5Si₃和TiB₂等颗粒作为增强相，，，，，，，具有抗氧化能力强、抗蠕变性能好和密度低等优点，，，，，，，使用温度能抵达816～982℃，，，，，，，使钛在航空发念头上的使用部位由冷端(电扇和风压机)生长到热端(涡轮)，，，，，，，相宜于制备高压压气机叶片和低压涡轮叶片2［8］。。。。。。。TiAl基复合质料主要接纳自伸张高温合成、粉末冶金、热压或热等静压、放电等离子体烧结、攻击波固团结成法和喷射沉积等要领制备。。。。。。。然而，，，，，，，Ti-Al基复合质料的热加工难度大，，，，，，，综合性能有待改善，，，，，，，现在鲜见应用报道。。。。。。。

1.3难熔金属

难熔金属包括铌合金、钼合金、钽合金和钨合金。。。。。。。铌合金的密度最小。。。。。。，，，，在1100～1650℃具有较高的强度，，，，，，，优异的焊接性能和室温塑性，，，，，，，能制成薄板和形状重大的零件。。。。。。。钼铜合金可用作固体火箭发念头的喉衬质料。。。。。。。Ta-10W合金已用于火箭发念头喷管的燃气扰流片、阿波罗的燃烧室。。。。。。。Ta-10W-2.5Hf合金用于液体火箭喷管的喷嘴。。。。。。。钨及其合金可制成不必冷却的火箭喷管、离子火箭发念头的离子环、喷气叶片和定位环、热燃气反射器和燃气舵。。。。。。。用钨取代钼作固体火箭发念头的入口套管、喉管喉衬(W-Cu)可将质料的使用温度从1760℃提高到3320℃以上［9］。。。。。。。美国团结飞机公司将钨-铜复合质料用作火箭发念头的喷管隔板，，，，，，，它足以遭受凌驾钨熔点3400℃的燃烧温度。。。。。。。难熔金属的高温强度、高温氧化与防护和质料轻量化是不可回避的挑战。。。。。。。

1.4超高温合金

现在，，，，，，，镍基和钴基高温合金已经靠近其使用温度极限，，，，，，，需要开发新型的超高温合金。。。。。。。铌-硅基共晶自生复合结构质料具有高熔点(1918℃)、高刚度、低密度(7.19g/cm3)以及高的高温强度，，，，，，，是新一代高温结构质料的研究热门［10］。。。。。。。它是使用原位析出的在高温下(＞1500℃)仍有优异化学稳固性及组织稳固性的硅化物(Nb3Si或Nb5Si3)对铌基体举行强化。。。。。。。Nb-Si系原位复合质料有望成为在1200～1400℃下事情的涡轮叶片质料。。。。。。。通过添加Ti，，，，，，，Cr，，，，，，，Hf，，，，，，，Al和Mo等合金化元素和举行外貌涂覆处置惩罚能够提高Nb-Si系原位复合质料的使用温度。。。。。。。

Mo-Si-B三元合金具有高的高温强度、优异的抗氧化性能和适中的室温韧性，，，，，，，可作为航空发念头用结构质料和高温抗氧化涂层质料。。。。。。。现在研究主要集中在两个系统:α-Mo+Mo3Si+Mo5SiB2和Mo5Si3+Mo3Si+Mo5SiB2。。。。。。。前者含有延展性好的α-Mo相，，，，，，，能够将力学性能和抗氧化性团结起来，，，，，，，在抗断裂性能方面具有优势。。。。。。。Yu等［11］接纳机械合金化和热压工艺制备出Mo-9Si-8B-3Hf合金，，，，，，，在1400～1560℃具有较好的塑性变形能力，，，，，，，这为解决Mo-Si-B合金加工性差的问题提供了新的思绪。。。。。。。

1.5氧化物弥散强化合金

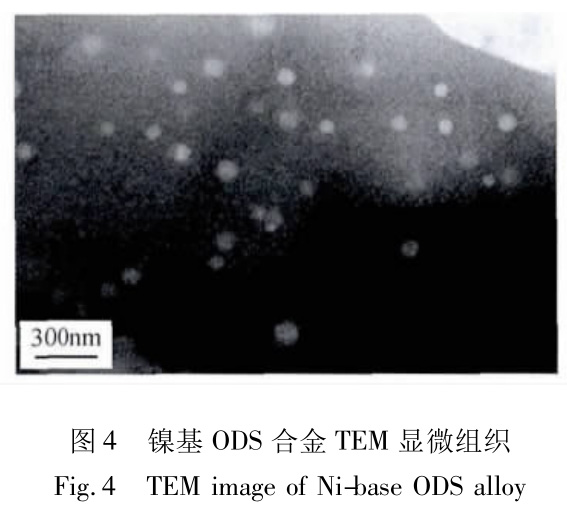

镍基氧化物弥散强化(OxideDispersionStrengthen，，，，，，，ODS)合金可用作涡轮喷气发念头中的导向叶片或涡轮叶片，，，，，，，不但可以在高温下恒久使用，，，，，，，并且还能遭受气体侵蚀、蠕变和疲劳载荷。。。。。。。镍基ODS合金优异的高温蠕变性能主要得益于氧化物的弥散强化、γ'［Ni3(Al，，，，，，，Ti)］相的析出强化和拉长晶粒抑制晶界滑移［12］。。。。。。。MA600，，，，，，，MA754和MA760是有代表性的镍基ODS合金。。。。。。。镍基ODS合金接纳机械合金化(MA)+热挤压工艺制备，，，，，，，包括三个主要办法:机械合金化、热力学变形(热挤压或轧制)和热处置惩罚。。。。。。。细化氧化物粒径以进一步提高力学性是一个主要的研究偏向［13］。。。。。。。添加Hf元素能够使氧化物的粒径由～30nm减小到5～10nm(如图4所示)，，，，，，，并为氧化物/基体界面结构的控制提供了一个新的手段。。。。。。。从强化晶界以镌汰晶界滑移的角度出发，，，，，，，解决柱状晶粒带来的力学性能的各向异性，，，，，，，特殊是横向晶界蠕变脆性问题是扩大镍基ODS合金应用的要害。。。。。。。

1.6喷涂合金粉末

热喷涂粉末用于航空发念头的热障涂层、封严涂层、抗高温烧蚀涂层、耐磨损涂层。。。。。。。涂层手艺在航空发动神秘害零部件的耐磨、高温防护、隔热、封严以及高温合金零件的防微动磨损、阻燃等方面起到显著作用［14，，，，，，，15］。。。。。。。涂层能够有用提高要害零部件的抗热疲劳和高温侵蚀能力，，，，，，，延伸使用寿命。。。。。。。热喷涂粉末主要有纯金属粉末(W，，，，，，，Mo，，，，，，，Al，，，，，，，Cu，，，，，，，Ni，，，，，，，Ti，，，，，，，Ta，，，，，，，Nb等)、合金粉末(Al-Ni，，，，，，，Ni-Cr，，，，，，，Ti-Ni，，，，，，，Ni-Cr-Al，，，，，，，Co-Cr-W，，，，，，，MCrAIY(M=Co，，，，，，，Ni，，，，，，，Fe)，，，，，，，Co基，，，，，，，Ni基，，，，，，，Fe基自熔合金等)、氧化物陶瓷粉末(Al₂O₃，，，，，，，ZrO₂，，，，，，，Cr₂O₃，，，，，，，TiO₂等)、碳化物粉末(WC，，，，，，，TiC，，，，，，，Cr₃C₂等)、金属陶瓷粉末(WC-Co，，，，，，，Cr3C2-NiCr等)。。。。。。。美国航空飞机中需要接纳热喷涂手艺的零件约7000多件。。。。。。。热喷涂粉末与其他粉末冶金用粉末差别，，，，，，，它要求粉末粒度细小(15～150μm)、粒度漫衍窄、球形度高、流动性好、气体及杂质含量低、松装密度抵达一定要求。。。。。。。

2、粉末冶金工艺

2.1粉末制备手艺

2.1.1镍基高温合金粉末

制备粒度小、氧含量低、纯净度高的镍基合金粉末是制备高性能粉末涡轮盘的要害手艺之一。。。。。。。现在主要有等离子旋转电极法制粉(PＲEP粉)和氩气雾化法制粉(AA粉)两种要领。。。。。。。俄罗斯主要接纳PＲEP粉，，，，，，，PＲEP粉粒度偏大，，，，，，，夹杂物尺寸较大。。。。。。。西欧主要接纳AA粉，，，，，，，AA粉粒度相对细小。。。。。。，，，，夹杂物尺寸小。。。。。。。高温合金粉末正朝着无陶瓷、超纯净细粉偏向生长。。。。。。。粉末粒径的细化能够限制粉末中非金属夹杂的尺寸，，，，，，，从而有用提高涡轮盘的低周疲劳寿命、可靠性和使用寿命。。。。。。。别的，，，，，，，对粉末举行真空脱气和双韧化处置惩罚(颗粒界面韧化+热处置惩罚强韧化)，，，，，，，提高盘坯的致密度和改善质料的强度和塑性，，，，，，，也是一个主要的研究偏向。。。。。。。

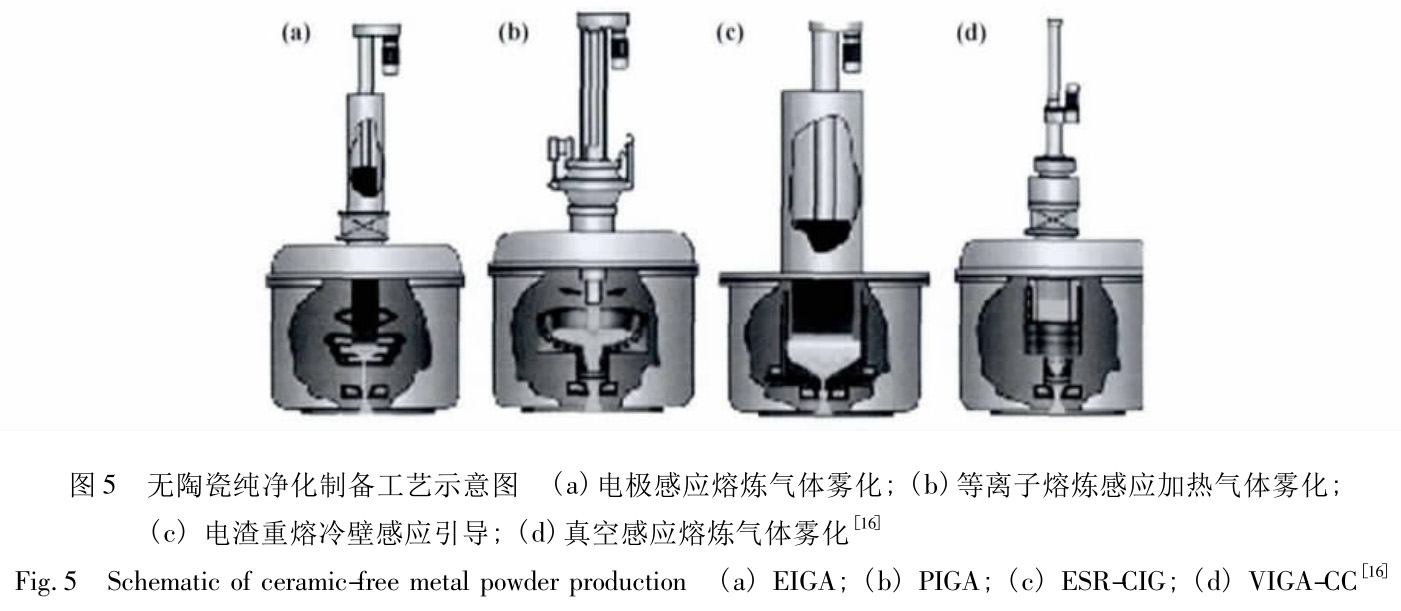

为了战胜真空感应熔炼(VIM)惰性气雾化系统中中心包的陶瓷质料和熔化金属接触而引入的“陶瓷问题”，，，，，，，近年来开发了多种纯净化熔炼和制粉手艺，，，，，，，如图5所示［16］。。。。。。。在电极感应熔炼气体雾化(EIGA)工艺中，，，，，，，预合金棒作为电极，，，，，，，当缓慢旋转的电极进入环形感应线圈中时电极最先熔化，，，，，，，熔滴落入惰性气体雾化喷嘴系统后举行雾化。。。。。。。等离子熔炼感应加热气体雾化(PIGA)法使用等离子弧在水冷铜坩埚中举行熔炼，，，，，，，水冷铜坩埚的底部与感应加热漏嘴相连，，，，，，，该无陶瓷漏嘴系统将熔化金属液体流引入气体雾化喷嘴举行雾化。。。。。。。在基于冷壁坩埚熔炼手艺的真空感应熔炼气体雾化(VIGA-CC)系统中，，，，，，，坩埚配有一个底部浇注系统，，，，，，，冷坩埚的底部浇注启齿与冷壁感应指导系统(CIG)相连，，，，，，，该系统可用于活性金属，，，，，，，例如钛合金或TiAl金属间化合物的熔炼。。。。。。。在ESＲ-CIG(电渣重熔冷壁感应指导)工艺中，，，，，，，将要雾化的质料以电极的形式给进，，，，，，，电极头在与熔渣的接触点举行熔化，，，，，，，形成精炼熔滴，，，，，，，熔滴向下穿过活性熔渣层进入铜制水冷坩埚中。。。。。。。精炼金属液通过冷壁感应指导系统，，，，，，，然后接纳高速惰性气体流举行雾化。。。。。。。

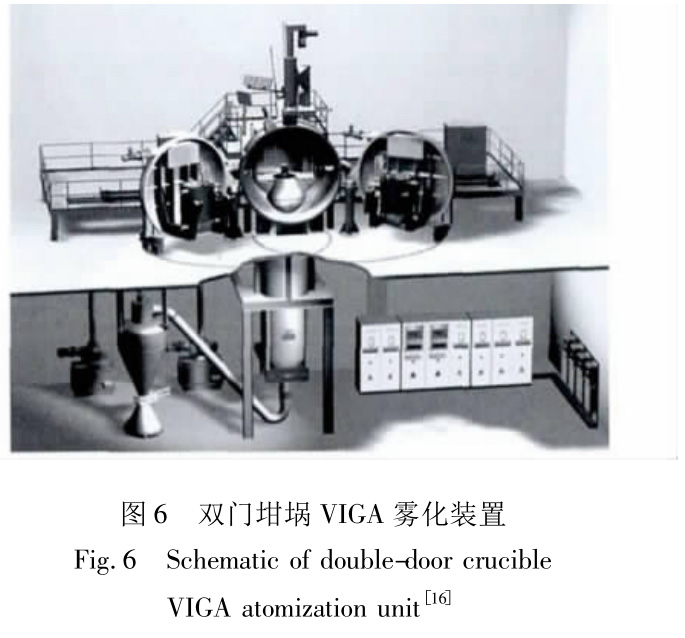

为了提高雾化粉末的生产效率，，，，，，，德国ALD公司开发了大型惰性气体雾化系统，，，，，，，如图6所示［16］。。。。。。。该雾化系统的熔炼坩埚的最大容量达2t。。。。。。。雾化塔通过一个双坩埚门装置与熔炼室相连，，，，，，，每个真空感应熔炼炉都配有一扇炉门，，，，，，，便于迅速替换坩埚，，，，，，，提高了生产效率。。。。。。。

2.1.2快速成形用钛基合金粉末

快速成形历程中钛及钛铝合金保存元素挥发、烧损征象，，，，，，，这使快速成形粉末差别于粉末冶金和热喷涂用的金属粉末，，，，，，，需要针对快速成形工艺的特点对现有合金因素举行刷新，，，，，，，生长快速成形专用钛合金粉末。。。。。。。典范的钛粉制备手艺有氢化脱氢法、氢化钙还原法、刷新的钠还原法及雾化法。。。。。。。这些工艺所得的粉末不规则，，，，，，，工艺流程长，，，，，，，杂质控制较难，，，，，，，细粉末增氧严重，，，，，，，并且粉末流动性差［17］。。。。。。。现在制备低氧高品质钛合金粉末成熟手艺主要有等离子旋转电极雾化法、冷壁坩埚惰性气体雾化、无坩埚惰性气体雾化等手艺。。。。。。。批量制备低氧球形钛合金粉末是现在的一个主要研究偏向，，，，，，，需要优化雾化工艺参数以细化粉末粒径、降低杂质含量、提高球形率与收得率。。。。。。。别的，，，，，，，还要严酷控制原质料、筛分贮存、真空封装等环节，，，，，，，突破活性金属粉末氧含量控制手艺。。。。。。。

2.1.3喷涂粉末

差别制备工艺会引起粉末颗粒的化学因素、粒径、粒度漫衍和形貌的很大转变，，，，，，，这直接关系到涂层的性能。。。。。。。气体雾化、水雾化、喷雾干燥制粒以及机械研磨是制备喷涂用粉末的常用要领。。。。。。。近年来，，，，，，，针对一些特殊要求开发了多种喷涂用合金粉末的新工艺。。。。。。。

(a)等离子体球化

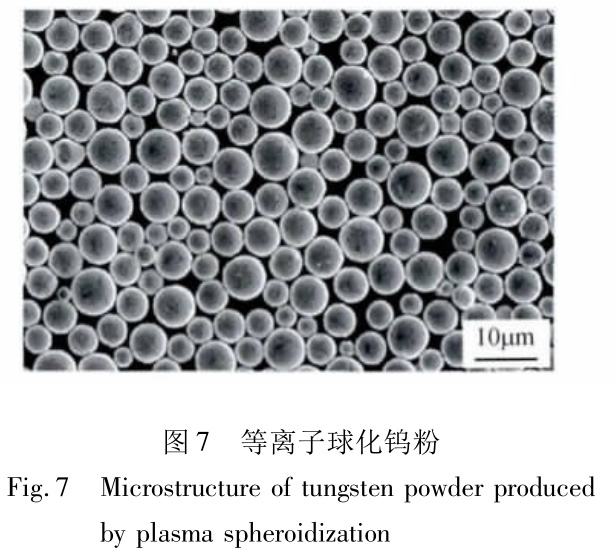

等离子体球化是使用等离子弧使形状不规则的质料粉末颗粒迅速加热而熔化，，，，，，，熔融的颗粒在外貌张力作用下形成球形度很高的液滴，，，，，，，然后在极高的温度梯度下迅速凝固，，，，，，，从而获得球形粉末。。。。。。。这是一种制备致密、球形、高纯度热喷涂粉末的有用要领。。。。。。。图7所示为北科大接纳气流磨分级疏散和等离子球化相团结的工艺制备的球形钨粉，，，，，，，平均粒度为3～7μm。。。。。。。

(b)喷雾干燥———等离子致密球化工艺

首先将所要形成复合粉末的组分混淆，，，，，，，并加入溶液使之形成悬浮液体，，，，，，，同时在悬浮液中加入黏结剂，，，，，，，将悬浮液喷雾干燥，，，，，，，形成由几个粉末组成的微细颗粒。。。。。。。然后将复合粉末引入高能等离子中，，，，，，，使微粒组分之间熔化，，，，，，，爆发反应并球化，，，，，，，从而获得致密颗粒。。。。。。。复合粉末组分匀称、粒度匀称、粉末外貌平滑、球形度高、流动性好。。。。。。。

(c)水热氢还原法

水热氢还原法是将焦点粉末、催化剂加入到镍盐溶液中，，，，，，，使用高压釜内的氢气在一定温度压力下将镍还原沉积在焦点粉末外貌而形成复合粉末。。。。。。。该要领主要用于制备Ni包覆型复合粉末，，，，，，，例如Ni包Al复合粉末，，，，，，，这是一种优良的自放热喷涂质料。。。。。。。Ni与Al会爆发强烈的放热反应而形成NiAl，，，，，，，Ni3Al等金属间化合物，，，，，，，并且反应热可以涂层与基体爆发强的结协力。。。。。。。

(d)纳米粉体再造粒

纳米粉体作为热障涂层质料有隔热性能好、抗热震能力强的优点，，，，，，，可是纳米粉末不可直接用于喷涂，，，，，，，需要通过喷雾干燥造粒及后续处置惩罚制成微米级的团圆体粉末。。。。。。。纳米粉体再造粒的基本历程为:首先使用超声或球磨混淆将纳米结构质料匀称疏散在液态介质中，，，，，，，并加入有机粘合剂。。。。。。。然后将所得溶液举行喷雾干燥而制得纳米结构团圆体，，，，，，，接着将纳米结构团圆体在能够有用扫除剩余水分、去除吸赞许化学吸附氧以及增进部分烧结或内部团结的温度下加热，，，，，，，从而获得纳米结构喷涂粉末喂料，，，，，，，能够在古板热喷涂喷枪上使用［18］。。。。。。。

(e)机械化学黏结手艺

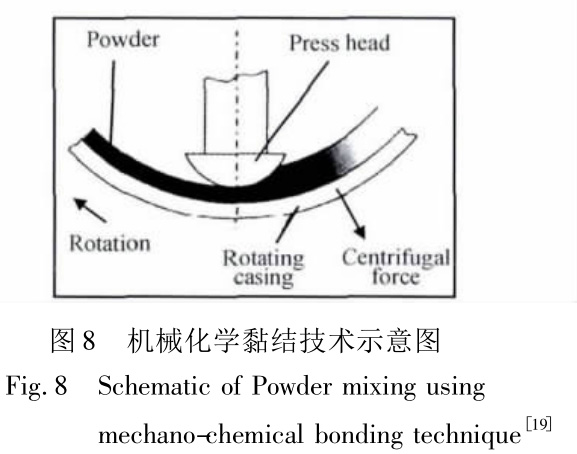

机械化学黏结手艺(Mechano-ChemicalBond-ing，，，，，，，MCB)的原理如图8所示。。。。。。。在旋转的容器中，，，，，，，金属粉末在通过容器和压头之间的间隙时要受到压力和剪切力的作用，，，，，，，使细小的粉末颗粒疏散和粘附在较大的粉末颗粒外貌，，，，，，，无需添加任何黏结剂［19］。。。。。。。该手艺能够制备近球形粉末颗粒，，，，，，，能够实现纳米粉末和亚微米级粉末的匀称混淆。。。。。。。与球磨工艺相比，，，，，，，MCB工艺的本钱低，，，，，，，更容易实现批量生产。。。。。。。适合制备铁基或镍基ODS合金粉末，，，，，，，可用作冷喷涂粉末。。。。。。。

2.2成形和致密化手艺

镍基高温合金粉末或钛基合金粉末一样平常呈球形，，，，，，，在冷态下的硬度和强度高，，，，，，，室温下很难压制成形，，，，，，，一样平常接纳热等静压、热挤压、喷射成形、快速成形和注射成形等工艺举行成形和致密化。。。。。。。

2.2.1热等静压

热等静压(HP)是高性能粉末冶金制品致密化的主要手段。。。。。。。通过热等静压致密化和近终成形工艺历程控制，，，，，，，能够为后续等温铸造和热处置惩罚提供所需形状、尺寸和组织的热制坯。。。。。。。同时，，，，，，，接纳热等静压手艺可将粉末高温合金涡轮盘质料与铸造叶片质料复合毗连成无机械毗连的具有准确设计结构的整体涡轮叶盘(Blisk)［20］。。。。。。。它可将具有高温高强的叶片与中温高疲劳性能的涡轮盘通过热等静压工艺举行复合，，，，，，，实现双合金盘片的最佳组合，，，，，，，可以显着镌汰机加工量，，，，，，，减轻部件结构重量，，，，，，，从而提高涡轮转速和性能。。。。。。。别的，，，，，，，盘芯、盘缘双合金热等静压复合毗连手艺还可以用于制造双合金双性能涡轮盘，，，，，，，使得盘芯质料具有较高的屈服强度、抗拉强度和低周疲劳性能，，，，，，，盘缘质料具有较高的高温蠕变抗力与较好抗裂纹扩展性能。。。。。。。双性能盘制造手艺充分体现了粉末冶金手艺剪裁结构，，，，，，，组织控制无邪的特点。。。。。。。

西欧等国接纳AA粉末+直接热等静压成形工艺生产小型涡轮盘、鼓筒轴、涡轮盘挡板以及封严环等。。。。。。。俄罗斯接纳PＲEP粉+直接热等静压工艺生产发念头的压气机盘、涡轮盘、鼓筒轴以及封严环等高温承力转动件。。。。。。。俄罗斯VILS公司能将重大形状HIP制品的尺寸精度控制在0.25mm以内［4］。。。。。。。中国的小尺寸涡轮盘接纳PＲEP和AA粉末+直接热等静压+热处置惩罚工艺制备，，，，，，，大尺寸涡轮盘接纳AA粉+直接热等静压+等温铸造+热处置惩罚工艺制备。。。。。。。

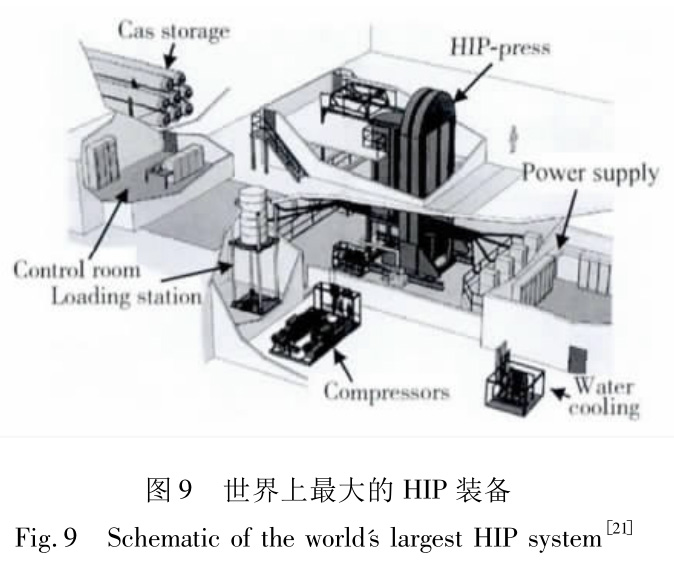

随着HIP装备制造手艺的前进，，，，，，，粉末成形工艺的本钱比20年前降低了65%［4］。。。。。。。瑞典AvureTech-nologies公司制造出天下上最大的HIP装备(如图9所示)，，，，，，，其直径为2.05m、长度为4.2m，，，，，，，温度为1350℃，，，，，，，压力为118MPa［21］。。。。。。。这为大型零部件的制备涤讪了基础。。。。。。。

2.2.2热挤压

热挤压成型是另外一种高温合金粉末固结成形工艺。。。。。。。先将高温合金粉末举行包套，，，，，，，然而在一定的挤压比下挤压到全致密，，，，，，，获得铸造用坯料。。。。。。。也可以先接纳热压或HIP先举行固结，，，，，，，然后再热挤压。。。。。。。热挤压与热等静压相比，，，，，，，粉末颗粒所受的宏观变形量更大，，，，，，，借助横向颗粒界面的剪切变形与高压使颗粒之间形成强有力的冶金团结。。。。。。。通过调理挤压比、挤压速率和挤压温度易于实现显微组织控制。。。。。。。通过挤压形成细小晶粒，，，，，，，消除了原始粉末颗粒界线和原始粉末中的枝晶组织，，，，，，，这关于等温铸造特殊主要。。。。。。。在固溶温度以下挤压可以获得小于5μm的晶粒，，，，，，，再通过控制等温铸造制造盘件，，，，，，，晶粒不会长大。。。。。。。借助热挤压的大变形量，，，，，，，可以使有害的颗粒外貌膜或陶瓷夹杂破碎，，，，，，，从而有用消除其负面影响。。。。。。。关于压气机和大尺寸涡轮盘，，，，，，，西欧等国接纳氩气雾化(AA)制粉+热挤压+等温铸造工艺。。。。。。。别的，，，，，，，Préauchat等［22］接纳HIP和热挤压相团结的工艺制备出TiAl合金，，，，，，，Jéhanno等［10］则接纳HIP和热挤压工艺制备出Mo-Si-B和Nb-Si基合金，，，，，，，都获得了匀称的细晶组织。。。。。。。

2.2.3喷射成形

喷射成形手艺将液态金属的雾化(快速凝固)和雾化熔滴的沉积(熔滴动态致密固化)相团结，，，，，，，是一种短流程近终形快速凝固体质料制备新手艺。。。。。。。喷射成形沉积坯料具有氧含量低、整体致密度高、过饱和固溶度较大、无宏观偏析、组织匀称细小等优点，，，，，，，可显著改善高温合金的热加工塑性，，，，，，，显着提高质料的综协力学性能，，，，，，，有用刷新合金的冷加工性能，，，，，，，适合于制备高合金化难变形高温合金［23］。。。。。。。与热等静压手艺相比，，，，，，，可以省去大宗与压制有关的工艺办法，，，，，，，最大限度地镌汰氧气吸收量，，，，，，，大幅度降低了污染危害。。。。。。。

生长喷射成形先进装置与雾化沉积要害手艺、准确控制雾化沉积参数和工艺历程、以及解决沉积坯松散和气体控制等要害问题是制备致密度高、氧含量低、尺寸和形状可控的镍基高温合金优质沉积坯的要害［24］。。。。。。。德国不来梅大学报导接纳喷射沉积制备出了单件质量凌驾100kg，，，，，，，内径40mm，，，，，，，外径500mm，，，，，，，宽100mm的高温合金环。。。。。。。喷射成形高温合金工业化的最初应用领域为管件，，，，，，，现在研究较多的是航空发念头的环形件和转动部件。。。。。。。

2.2.4快速成形

粉末冶金钛基合金快速成形手艺主要包括激光及电子束快速成形手艺。。。。。。。接纳激光或电子束选择熔化烧结钛合金粉末，，，，，，，均可获得细小、匀称、各向同性的高性能组织，，，，，，，并通过逐层累积将其扩展为靠近全致密的零件，，，，，，，能够实现高性能重大结构金属零件的无模具、快速、近净成形及修复再制造［25，，，，，，，26］。。。。。。。激光成形基于粉末熔覆工艺，，，，，，，适于大尺寸零件成形与修复，，，，，，，而电子束成形基于粉末选区熔化烧结工艺，，，，，，，适于重大零件准确成形，，，，，，，可见两种手艺优势互补。。。。。。。意大利AVIO公司研制出航空发念头重大TiAl基合金叶片［27］。。。。。。。现在，，，，，，，F-22和F/A-18E/F上的几个要害零件已经接纳了TC4钛合金激光快速成形件。。。。。。。该手艺能显著提高疲劳性能，，，，，，，缩短了新产品开发时间和本钱。。。。。。？？？？？焖俪尚胃咝阅芊勰┮苯痤鸦辖鹗悄拷窆恃芯壳把赜肴让牛，，，，正朝着低氧含量、大尺寸、高精度近净成形偏向生长。。。。。。。

2.2.5注射成形

粉末注射成形(PIM)是古板粉末冶金与现代塑料注射成形工艺相团结而形成的一种零部件近终成形新手艺，，，，，，，在制备形状重大、难加工镍基高温合金零部件上具有组织匀称、性能高和精度高等优点，，，，，，，并且生产效率和质料使用率高、本钱低［28～30］。。。。。。。PIM适合于制备航空发念头中的一些尺寸适中、形状重大的零部件。。。。。。。通过接纳细颗粒高温合金粉末，，，，，，，能将尺寸精度控制在±0.3%，，，，，，，外貌粗糙度Ｒa=1μm［4］。。。。。。。美国V-22鱼鹰战斗机的T406发念头上使用了17-4PH不锈钢注射成形叶片调理臂(每台发念头上的用量凌驾350件)［31］。。。。。。。

英国ＲollsＲoyce公司拟接纳PIM手艺制备In718合金导向叶片。。。。。。。德国MTU公司将PIM手艺用在尺寸较小的高压叶片(一级压气机上用量为80～150个)、蜂窝状涡轮密封件、锁紧螺母和调理杆等零部件的制备［4］。。。。。。。以气雾化镍基合金粉末制备的导向叶片的使用温度能抵达650℃，，，，，，，有望替换现在用铸造和铸造工艺制备的叶片。。。。。。。由于叶片型面重大，，，，，，，对加工精度和外貌完整性的要求极高，，，，，，，PIM手艺要求从合金因素设计、成形烧结工艺优化和尺寸精度控制等方面举行严酷控制。。。。。。。

3、应用与生长趋势

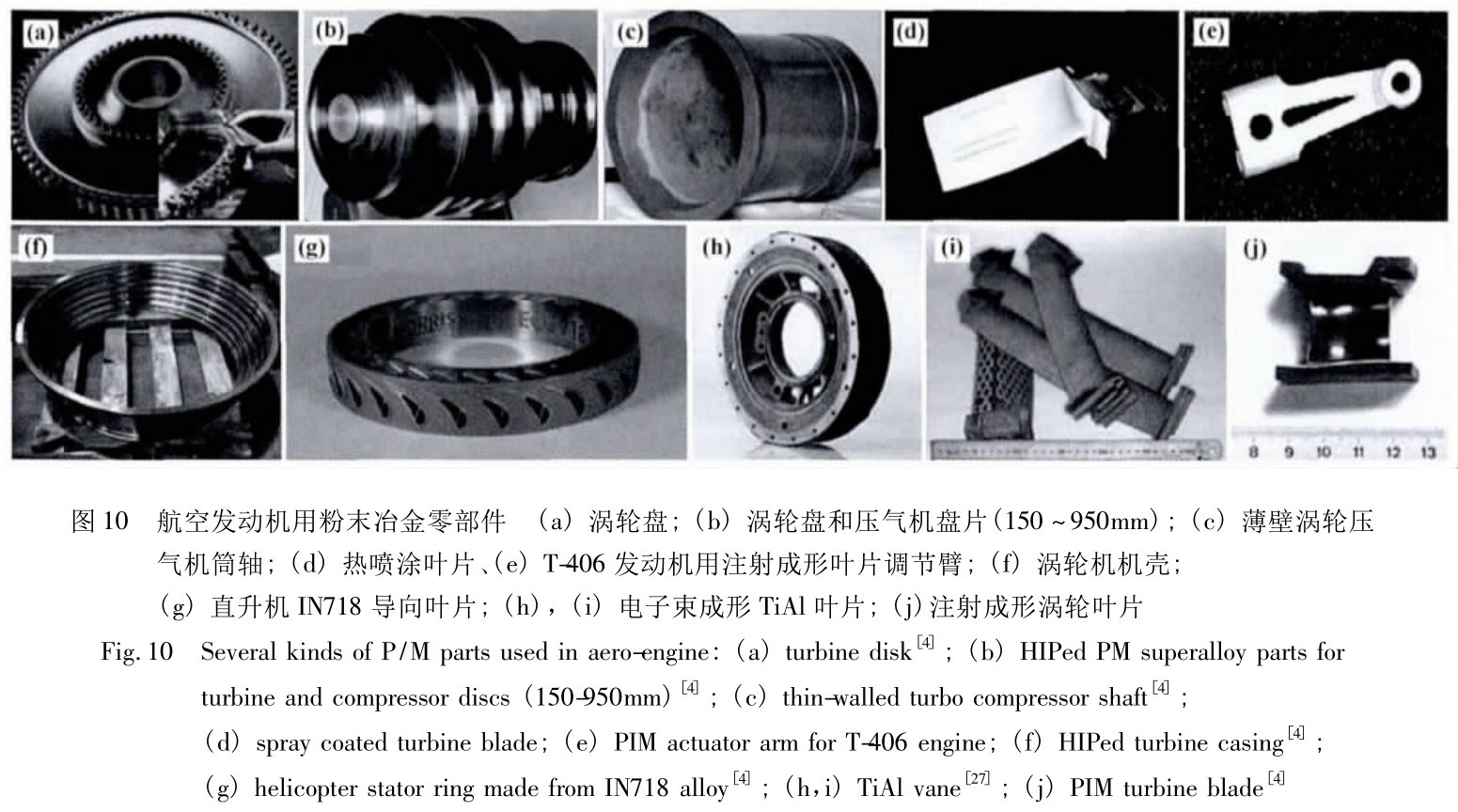

图10为几种典范的航空发念头用粉末冶金零部件，，，，，，，包括涡轮盘(a)和压气机盘(b)、薄壁涡轮压气机筒轴(c)、热喷涂叶片(d)、注射成形叶片调理臂(e)、涡轮机机壳(f)、导向叶片(g)、电子束成形叶片(h)，，，，，，，(i)和注射成形涡轮叶片(j)。。。。。。。

现在，，，，，，，推重比15～20一级发念头涡轮入口温度将抵达1827～2127℃，，，，，，，远凌驾了发念头中高温合金质料的熔点温度，，，，，，，可是工艺成熟的发念头热端部件质料只能知足推重比10一级发念头的设计要求，，，，，，，亟待开发高性能粉末高温合金结构质料，，，，，，，以后的主要生长偏向主要有:

(1)高品质粉末制备和预处置惩罚手艺:通过纯净化熔炼和雾化制粉手艺制备粒度细小、氧含量低、纯净度高的镍基、钛基合金粉末及种种喷涂合金粉末，，，，，，，掌握粉末粒径、氧含量、非金属夹杂控制的要害手艺。。。。。。。

(2)先进成形和致密化手艺、特殊热处置惩罚手艺:粉末高温合金的热等静压和热挤压致密化手艺;研发第三、四代粉末高温合金，，，，，，，制备双性能粉末盘，，，，，，，实现粉末盘与单晶叶片整体复合;使用注射成形手艺制备重大形状高温合金零部件;提升纯净化熔炼、雾化制粉、快速成形、热等静压和特殊热处置惩罚等要害装备制造手艺。。。。。。。

(3)数值模拟与验证手艺:使用盘算机模拟手艺优化高温合金因素，，，，，，，并对热处置惩罚历程中的应力场及温度场漫衍、快速成形手艺中的模子建设、重大形状包套的高精度设计、包套封焊和壁厚选择等基础问题举行深入研究，，，，，，，加速研究进度。。。。。。。

(4)开发高性能难熔金属、超高温合金和氧化物弥散强化合金等新型高温结构质料。。。。。。。

参考文献

［1］ＲAISSON G.Evolution of PM nickel base uperaslloy processes and products［J］.Powder Metallurgy，，，，，，，2008，，，，，，，51(1): 10 －13．

［2］SCHAFＲIK Ｒ，，，，，，，SPＲAGUE Ｒ.Superalloy technology-a per-spective on critical innovations for turbine engines ［J］．Key Engineering Materials，，，，，，，2008，，，，，，，380: 113 －134．

［3］Fecht H，，，，，，，Furrer D.Processing of nickel-base superalloys for turbine engine disc applications ［J］.Advanced Engi-neering Materials，，，，，，，2000，，，，，，，2 (12): 777 －787．

［4］WILLIAMS B.Powder Metallurgy superalloys for high tem-perature，，，，，，，high performance applications ［J］.International powder metallurgy industry，，，，，，，2012 － 2013，，，，，，，(15): 135 －141．

［5］http:/ /www.grc.nasa.gov/WWW/StructuresMaterials/Ad-vMet/research/turbine_disks.html．

［6］GABB T P，，，，，，，KANTZOS P T，，，，，，，TELESMAN J，，，，，，，et al.Fatigue resistance of the grain size transition zone in a dual micro-structure superalloy disk ［J］．International Journal of Fa-tigue，，，，，，，2011，，，，，，，33(3): 414 －426．

［7］ ＲODＲIGUES-HENＲIQUES V A，，，，，，， De-CAMPOS P P，，，，，，，ALVES-CAIＲO C A，，，，，，，et al.Production of titanium alloys for advanced aerospace systems by powder metallurgy［J］．Materials Ｒesearch，，，，，，，2005，，，，，，，8(4): 443 －446．

［8］MAＲTINS G V，，，，，，，SILVA C Ｒ M，，，，，，，NUNES C A，，，，，，，et al.Beta Ti-45Nb and Ti-50Nb alloys produced by powder metallurgy for aerospace application ［J］.Materials Science Forum，，，，，，，2010，，，，，，，(660 －661): 405 －409．

［9］郑欣，，，，，，，白润，，，，，，，王东辉，，，，，，，等.航天航空用难熔金属质料的研究希望 ［J］.有数金属质料与工程，，，，，，，2011，，，，，，，40(10):1871 －1875．

(ZHENG X，，，，，，，BAI Ｒ，，，，，，，WANG D H，，，，，，，et al.Ｒesearch devel-opment of refractory metal materials used in the field of aer-ospace［J］.Ｒare Metal Materials and Engineering，，，，，，，2011，，，，，，，40(10): 1871 －1875.)

［10］JéHANNO P，，，，，，，HEILMAIEＲ M，，，，，，，KESTLEＲ H，，，，，，，et al.As-sessment of a powder metallurgical processing route for re-fractory metal silicide alloys ［J］.Metallurgical and Mate-rials Transactions (A)，，，，，，，2005，，，，，，，36(3): 515 －523．

［11］YU J L，，，，，，，LI Z K，，，，，，，ZHENG X，，，，，，，et al.Tensile properties of multiphase Mo-Si-B refractory alloys at elevated tempera-tures［J］.Materials Science and Engineering (A)，，，，，，，2012，，，，，，，532(1): 392 －395．

［12］SCHAFFEＲ G B，，，，，，，LOＲETTO M H，，，，，，，SMALLMAN Ｒ E．The stability of the oxide dispersion in Inconel alloy MA6000.Acta Metallurgica［J］.1989，，，，，，，37(9): 2551 －2558．

［13］TANG Q X，，，，，，，HOSHINO T，，，，，，，UKAI S，，，，，，，et al.Ｒefinement of oxide particles by addition of Hf in Ni-0.5mass% Al-1mass%Y 2 O 3 alloys［J］.Materials Transaction，，，，，，，2010，，，，，，，51(11):2019 －2024．

［14］陈礼顺，，，，，，，张斌，，，，，，，蔡元钢.热喷涂涂层在航空发念头上的应用及生长［J］.航空制造手艺，，，，，，，2011 (11): 34 －37．

(CHEN L S，，，，，，，ZHANG B，，，，，，，CAI Y G.Application and devel-opment of thermal spray coating in aeroengine ［J］.Aero-nautic Manufacturing Technology，，，，，，，2011 (11): 34 －37.)

［15］HETMANCZYK M，，，，，，，SWADZBA L，，，，，，，MENDALA B.Ad-vanced materials and protective coatings in aero-engines application［J］.Journal of achievements in Materials and manufacturing Engineering，，，，，，，2007，，，，，，，24(1): 372 －381．

［16］http:/ /web.ald-vt.de/cms/vakuum-technologie/anlagen/powder-metallurgy/．

［17］ALCISTO J，，，，，，，ENＲIQUEZ A，，，，，，，GAＲCIA H，，，，，，，et al.Tensile properties and microstructures of laser-formed Ti-6Al-4V ［J］.Journal of Materials Engineering and Performance，，，，，，，2011，，，，，，，20(2): 203 －212．

［18］王铀.纳米粉体再造粒的意义-制备纳米结构涂层的热喷涂喂料［J］.中国粉体工业，，，，，，，2011 (6): 8 －13．

(WANG Y.The significance of pelleting of nanosized parti-cle-the preparation of hot spaying feeding for nano structural layer［J］.China Powder Industry，，，，，，，2011，，，，，，，(6): 8 －13.)

［19］KANG B S J，，，，，，，OGAWA K，，，，，，，MA L，，，，，，，et al.Materials and components development for advanced turbine systems-ODS alloy development.http:/ /www.netl.doe.gov/publica-tions/pr oceedings/09/fem/manuscripts/Kang _ Manu-script.pdf．

［20］PAＲK N K，，，，，，，YEOM J T.Tensile properties of HIP/DB＇ed Ni-base superalloys［J］.Materials Science Forum，，，，，，，2005，，，，，，，(475 －479): 635 －638．

［21］http:/ /www.ipmd.net/articles/001746.html．

［22］PＲéAUCHAT B，，，，，，，POPOFF F，，，，，，，THOMAS M.Characteriza-tion of HIPed and extruded powder metallurgy titanium alu-minide ［J］.Advanced Engineering Materials，，，，，，，2002，，，，，，，4(3): 133 －138．

［23］张国庆，，，，，，，李周，，，，，，，田世藩，，，，，，，等.喷射成形高温合金及其制备手艺［J］.航空质料学报.2006，，，，，，，26(3): 258 －264．

(ZHANG G Q，，，，，，，LI Z，，，，，，，TIAN S F，，，，，，，et al.Spray formed su-peralloy and the processing technology ［J］.Journal of aeronautical Materials，，，，，，，2006，，，，，，，26(3): 258 －264.)

［24］ZHANG G Q.Ｒesearch and development of high tempera-ture structural materials for aero-engine applications ［J］．Acta Metallurgica Sinica，，，，，，，2005，，，，，，，18(4): 443 －452．

［25］LIU F H，，，，，，，LIN X，，，，，，，HUANG C P，，，，，，，et al.The effect of laser scanning path on microstructures and mechanical properties of laser solid formed nickel-base superalloy Inconel 718［J］.Journal of Alloys and Compounds，，，，，，，2011，，，，，，，509(13):4505 －4509．

［26］CHEN J Y，，，，，，，XUE L J.Process-induced microstructural characteristics of laser consolidated IN-738 superalloy ［J］.Materials Science and Engineering A，，，，，，，2010，，，，，，，527(27－28): 7318 －7328．

［27］http:/ /www.arcam.com/industry-segments/aerospace-and-defence.aspx．［28］NOBＲEGA B N，，，，，，，ＲISTOW W，，，，，，，MACHADO Ｒ.MIM pro-cessing and plasma sintering of nickel base superalloys for aerospace and automotive applications［J］.Powder Metal-lurgy，，，，，，，2008，，，，，，，51(2): 107 －110．

［29］ZHANG H M，，，，，，，HE X B，，，，，，，QU X H，，，，，，，et al.Microstructure and mechanical properties of high Nb containing TiAl alloy parts fabricated by metal injection molding ［J］.Materials Science and Engineering A，，，，，，，2009，，，，，，，526(1 －2): 31 －37．

［30］GUO S B，，，，，，，QU X H，，，，，，，HE X B，，，，，，，et al.Powder injection molding of Ti-6Al-4V alloy［J］.Journal of Materials Pro-cessing Technology，，，，，，，2006，，，，，，，173(3): 310 －314．

［31］ GＲEEN K A.Injection moulded stainless steel actuator arm for aerospace uses［J］.Metal Powder Ｒeport，，，，，，，1999，，，，，，，54(1): 41．

相关链接
