小序
钛作为一种轻质高强度的金属质料,其密度仅为4.51g/cm3,约为铁密度的57%,但其比强度却显著优于大大都金属质料[1,2]。。。。。这种优异的比强度特征使钛及钛合金在航空航天、海洋工程等领域具有不可替换的应用价值。。。。。TA15钛合金是一种典范近a型钛合金，，，，， ，该合金通过多元合金化设计，，，，， ，加入了Al、Mo、V、Zr等合金元素，，，，， ，使其在坚持优异塑性的同时，，，，， ，具有优异的室温强度和高温性能。。。。。这些特征使其成为航空发念头压气机盘、叶片、飞机承力构件以及航天器要害部件的理想质料。。。。。
现在已有众多学者对TA15钛合金板材举行了研究，，，，， ，例如孙梦桐等研究了TA15钛合金薄板的微观组织及拉伸力学性能;戴毅等对TA15钛合金薄板叠轧工艺举行了研究;张苗等研究了TA15钛合金中板组织与力学性能。。。。。现在关于TA15钛合金板材的研究主要集中在薄板和中板领域，，，，， ，鲜有关于厚板成形工艺及性能的系统性研究，，，，， ，且现有研究多聚焦于组织形貌剖析和拉伸性能测试，，，，， ，而对板材晶体结构(特殊是织构演变)的深入探讨鲜有报道。。。。。针对这一研究空缺，，，，， ，本研究通过设置梯度轧制变形量，，，，， ，将TA15钛合金划分加工为厚板、中板、薄板三类典范规格，，，，， ，系统考察轧制变形量对板材微观组织演化、晶体织构形成纪律及其与力学性能的关联机制。。。。。该研究可展现TA15钛合金多标准组织结构与性能的变形量依赖特征，，，，， ，填补厚板织构研究的理论空缺，，，，， ，并为航空航天领域TA15钛合金构件选材提供厚度与性能匹配依据，，，，， ，优化厚板轧制工艺参数，，，，， ，推动高可靠性钛合金厚壁构件的工业化应用。。。。。
1、实验
本研究以TA15钛合金作为研究质料，，，，， ，其化学因素(质量分数,%)为:Al6.54、Mo1.72、V2.22、Zr 2.21、O0.15、Ti余量。。。。。接纳2450mm大型可逆热轧机组，，，，， ，通过多火次控温轧制工艺，，，，， ，将初始厚度为250mm的TA15钛合金板坯分阶段轧制成70mm、40mm、10mm和2.0mm四种差别厚度的板材。。。。。
随后对差别厚度TA15钛合金板材开展系统的微观组织表征与力学性能测试。。。。。试样制备接纳数控线切割装备，，，，， ，取样位置控制在板材厚度偏向1/2处的心部区域，，，，， ，测试面为平行于板材轧制偏向。。。。。微观组织剖析接纳分级制样工艺，，，，， ，依次使用400#至3000#砂纸举行机械研磨，，，，， ，随后接纳金刚石研磨膏举行镜面抛光。。。。；；； ；；；；；质囱∮孟殖∨渲频幕煜崛芤(HF:HNO3:乳酸=1:3:5,体积比)举行侵蚀,在室温下控制侵蚀时间8~12s以获得清晰组织。。。。。接纳场发射扫描电子显微镜(JSM-6000F,加速电压20kV)配备的电子背散射衍射(EBSD)系统举行晶体学剖析。。。。。力学性能测试接纳Instron 5985型电子万能试验机举行静态拉伸实验。。。。。测试遵照GB/T 228.1-2021标准，，，，， ，设置初始应变速率为1x10-3s-1,为包管数据可靠性,每组参数测试至少重复3个有用试样。。。。。
2、试验效果与剖析
2.1金相组织

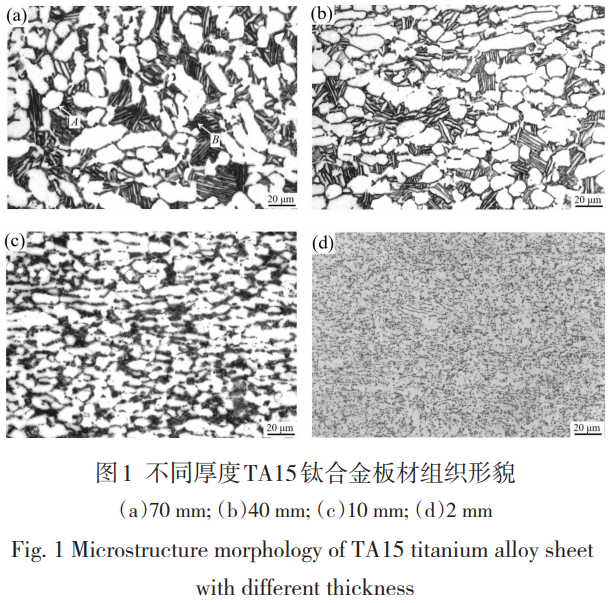

图1为差别厚度TA15钛合金板材的微观组织形貌，，，，， ，发明厚度为70mm及40mm板材的组织形貌(图1a、图1b)较为靠近，，，，， ，二者均是由初生α相(位置A)以及次生α相(位置B)组成。。。。。随着轧制变形量增添，，，，， ，发明厚度为10mm板材的组织形貌(图1c)爆发显着转变，，，，， ，此时组织中初生α相酿成显着的条状形貌，，，，， ，沿着轧制偏向匀称排列，，，，， ，而次生α相变得模糊不清。。。。。继续增添轧制变形量，，，，， ，厚度为2mm板材的组织形貌(图1d)进一步爆发转变，，，，， ，组织中晶粒细化显着，，，，， ，组织由大宗细小等轴晶粒组成。。。。。
轧制变形量较低时，，，，， ，轧制应力缺乏以完全破碎原始组织中的α相，，，，， ，晶？？？？？？赡鼙４娼洗蟮脑汲叽纾，，，， ，仅引起局部晶粒转动或稍微拉长。。。。。别的，，，，， ，由于轧制变形量较小。。。。，，，， ，轧制历程中动态再结晶不充分，，，，， ，次生α相在β→α相变时沿晶界或缺陷处析出，，，，， ，形成图1a、图1b的组织形貌。。。。。轧制变形量增大时，，，，， ，初生α相在较大的剪切应力作用下沿轧制偏向拉长，，，，， ，形成条状排列[10]。。。。。而高应变导致位错密度升高，，，，， ，次生α相被位错切割或消融，，，，， ，界线模糊化，，，，， ，形成图1c的组织形貌。。。。。继续增添轧制变形量，，，，， ，大变形使组织中α相完全爆发断裂破碎，，，，， ，并通过应变诱导晶界迁徙以及动态再结晶，，，，， ，导致晶粒细化，，，，， ，并形成图1d中的等轴晶粒形貌。。。。。
2.2晶体结构

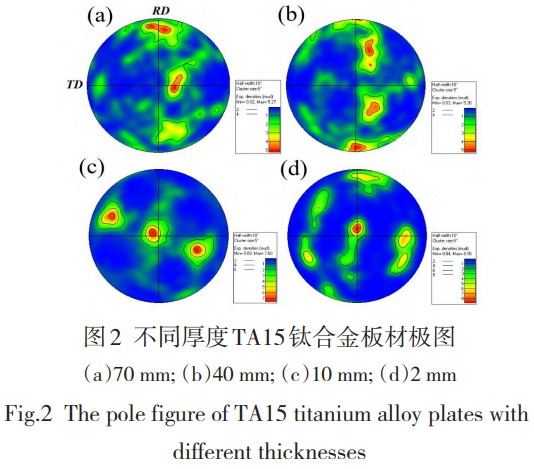

图2为差别厚度TA15钛合金板材的极图,发明厚度为70mm及40mm板材的极图类型靠近(图1a、图1b),二者均为R型与近B型的混淆织构,且织构强度靠近，，，，， ，划分为5.27与5.3。。。。。厚度为10mm板材的极图类型爆发转变，，，，， ，为B型与近T型的混淆织构，，，，， ，此时织构强度为7.6。。。。。而厚度为2mm板材的极图则是以及B型为主，，，，， ，并保存较弱的近T型与近R型的混淆织构，，，，， ，但织构强度进一步增添至8.95。。。。。即随着轧制变形量的增添，，，，， ，合金的织构类型会爆发转变，，，，， ，且织构强度一直增添。。。。。
在轧制历程中，，，，， ，随着变形量的增添，，，，， ，内部组织爆发变形水平增添，，，，， ，更大的变形会导致晶粒的破碎和细化，，，，， ，使晶粒取向爆发转变，，，，， ，从而影响织构类型。。。。。别的，，，，， ，在轧制历程中，，，，， ，晶界会爆发迁徙和演变，，，，， ，晶粒也会爆发转动，，，，， ，随着变形量的增添，，，，， ，这些历程越发强烈，，，，， ，导致织构类型爆发转变。。。。。别的，，，，， ，在轧制变形量增添历程中，，，，， ，晶粒之间的取向差也会随之增大，，，，， ，使得晶体在特定偏向上的排列越发有序，，，，， ，从而增添了织构强度[13]。。。。。
2.3拉伸性能

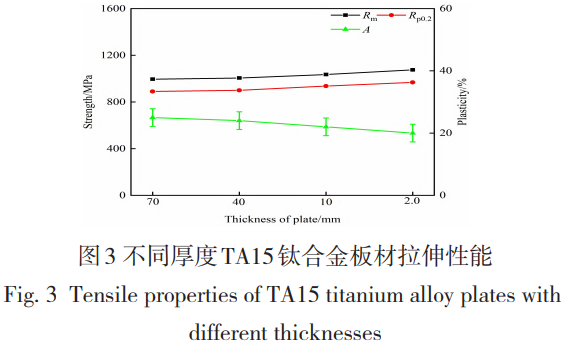

图3为差别厚度TA15钛合金板材的拉伸性能，，，，， ，发明在轧制变形量增添的历程中，，，，， ，合金强度处于一直增添历程中，，，，， ，其中抗拉强度(Rm)由995MPa增至1075MPa,屈服强度(Rp02)由890MPa增至968MPa。。。。。但合金塑性整体较为平稳，，，，， ，降低幅度较小,断后伸长率(A)由25%降至20%。。。。。
在举行拉伸试验时，，，，， ，当外加拉应力沿组织中晶粒界面撒播遇到障碍时，，，，， ，微裂纹的扩展历程会在晶粒界面处引发位错塞积征象。。。。。这种位错塞积效应与裂纹尖端应力场的协同作用，，，，， ，促使组织内部爆发微孔洞形核。。。。。随着拉伸变形一连举行，，，，， ，微裂纹的扩展机制逐渐转变为微孔洞的群集与连通，，，，， ，最终引发合金爆发断裂[14]。。。。。轧制变形量越大，，，，， ，爆发的较大变形量导致组织内部爆发显著的点阵畸变，，，，， ，从而贮存了更高的变形能。。。。。这种高贮存能为后续再结晶历程提供了富足的形核驱动力，，，，， ，促使再结晶晶粒显著细化。。。。。在拉伸变形时，，，，， ，这些细小的晶粒结构能够更有用地阻碍位错运动，，，，， ，导致位错在晶界处大宗群集形成塞积群，，，，， ，要战胜这种强化效应并使位错重新启动，，，，， ，需要施加更大的外应力，，，，， ，宏观体现为板材强度增添。。。。。
由图2可知,轧制变量增添会使织构强度一直增添。。。。。当板材具有强织构时，，，，， ，大部分晶粒的滑移面与拉伸偏向呈倒运取向，，，，， ，使得滑移系难以开动，，，，， ，从而需要更高的应力才华引发塑性变形，，，，， ，宏观体现为更高的强度[16]。。。。。别的，，，，， ，强织构意味着晶粒取向高度一致，，，，， ，即相邻晶粒的滑移系取向相近，，，，， ，致使位错在滑移历程中难以通过晶界转向，，，，， ，导致位错塞积加剧，，，，， ，形成更强的位错强化效应，，，，， ，从而增添板材强度。。。。。
3、结论
(1)当板材厚度由70mm减至40mm时,组织形貌坚持相对稳固，，，，， ，主要由初生α相和次生α相组成;当厚度进一步减小至10mm时,初生α相爆发显着取向排列，，，，， ，泛起沿轧制偏向的条状特征;最终当厚度抵达2mm时，，，，， ，组织爆发完全再结晶，，，，， ，形成匀称细小的等轴晶结构。。。。。
(2)70mm及40mm板材的极图为R型与近B型的混淆织构，，，，， ，10mm板材的极图为B型与近T型的混淆织构，，，，， ，2mm板材的极图则是以及B型为主，，，，， ，并保存较弱的近T型与近R型的混淆织构，，，，， ，且随着轧制变形量的增添，，，，， ，织构强度一直增添。。。。。
(3)在轧制变形量增添的历程中,合金强度处于一直增添历程中,其中抗拉强度(Rm)由995MPa增至1075MPa,屈服强度(Rp02)由890MPa增至968MPa。。。。。但合金塑性整体较为平稳，，，，， ，降低幅度较小。。。。，，，， ，断后伸长率(A)由25%降至20%。。。。。
参考文献:
[1]胡明,张新全,李伟强,等.Fe和Cu的含量对TC10钛合金棒材力学性能的影响[J].质料研究学报,2025,39(03):217-224.
[2]张锰,王浩军,郑超,等.TC4钛合金机身椭圆孔隔框热处置惩罚压块矫正模拟及矫正力展望模子[J].失效剖析与预防，，，，， ，2024,19(06):385-389.
[3]王龙刚,包婷婷,谭永生,等.形变热处置惩罚对TC9钛合金组织及拉伸性能的影响[J].质料热处置惩罚学报,2024,45(11):85-92.
[4]赵锋,王啸,郭树祥.α+β两相型钛合金TC4低本钱制备及防护性能研究[J].中国质料希望,2024,43(11):1030-1034.
[5]王猛,赵琳瑜,刘喜旺,等.热处置惩罚对激光选区熔化TA15组织性能的影响[J].质料工程,2025,53(03):125-134.
[6]杨来侠,慎松,戴杰,等.激光能量密度对SLM成形TA15合金孔隙及力学性能的影响[J].应用激光,2025,45(01):36-45.
[7]孙梦桐,郭金榜,高飞,等.轧制工艺对TA15钛合金板微观组织及拉伸力学性能的影响[J].有色金属质料与工程,2024,45(03):99-104.
[8]戴毅,罗伟,李信.TA15钛合金薄板叠轧工艺研究[J].热加工工艺,2018,47(15):151-152.
[9]张苗,孙梦奇,马佳琨,等.TA15钛合金中板组织与力学性能研究[J].钛工业希望,2023,40(04):40-43.
[10]李冲,晏阳阳,杨祯,等.TA24合金多道次热变形行为及管材制备仿真[J].质料导报,2025,39(02):231-237.
[11]杜立成,杨浩雪,吴韵桀,等.近α钛合金静动态力学行为研究希望[J].铸造手艺,2025,46(01):1-17.
[12]王美晨,储双杰,梁高飞,等.TC4钛合金热轧历程中组织演变和性能控制机理研究及展望[J].塑性工程学报,2024,31(09):1-22.
[13]唐敏.中心退火工艺对冷轧纯钛板微观组织及织构的影响[J].钢铁钒钛,2024,45(04):54-61.
[14]李明兵,王新南,商国强,等.TC32钛合金差别热处置惩罚工艺下的组织性能及断裂机制[J].金属热处置惩罚,2021,46(04):112-117.
[15]郭庆,余伟,韩盈,等.压下率对冷轧及退火纯钛板材织构的影响[J].钛工业希望,2022,39(04):6-11.
[16]余世伦,张孝军,孔玢,等.退火工艺对冷轧工业纯钛带卷各向异性的影响[J].金属热处置惩罚,2022,47(03):82-87.
（注，，，，， ，原文问题：轧制变形量对TA15钛合金板材组织、织构与力学性能的影响）
相关链接
