小序

随着科技一直生长,简单金属质料的性能已经越来越难以知足日益提升的生涯和生产需求。。。。。。。将两种及以上差别性子的金属板坯团结制备金属复合板,可兼具金属母材的综合性能[1-3]。。。。。。。TA1工业纯钛质轻、比强度高、韧塑性较好且本钱较低[4],将其与高强度的TC4钛合金[5]复合,制品兼具两者优势,在航空航天、航海、化工及氢能领域均有普遍的应用远景。。。。。。。

金属复合板的常见制备要领主要有爆炸复合、扩散焊、喷射沉积和轧制复合。。。。。。。相比其他要领,通过轧制生产复合板具有生产一连化、低本钱、环保、界面缺陷少且性能稳固等优势[6-8],但古板的平辊轧制复正当保存异种金属基板团结难、团结强度低和板形质量差等一系列问题[9]。。。。。。。为此,波纹轧+平轧工艺应运而生,首道次波纹轧可转达更大的轧制力至复合板界面处,使界面质料的变形水平增大并形成高低升沉的立体团结界面,异材界面团结面积增大,波纹轧界面奇异的受力状态促使界面氧化层破碎,裸露的新鲜金属增多,利于异种金属团结。。。。。。。上述优势均显著提升了复合板界面的团结强度并降低了轧制力,且板型的平直度更高。。。。。。。波纹轧历程中,界面部分区域受到更大的轧制力,导致剩余应力和加工硬化征象更显著,复合板韧塑性较差。。。。。。。别的,波纹轧界面可分为波峰、波腰和波谷,差别位置受力状态的差别,造成了剩余应力和加工硬化状态差别,界面团结强度漫衍保存差别,亟待通过热处置惩罚的方法降低界面剩余应力、加工硬化及应力状态差别水平,提升复合板韧塑性,提高界面团结强度并改善微观组织。。。。。。。

王壮[10]接纳异温轧制制备了TC4/7075Al复合板,并对其举行轧退却火研究,研究效果批注,当退火温度为450℃、保温时间为3h时,复合板界面团结效果最好,剪切强度抵达峰值149.49MPa,且拉伸强度抵达830MPa,伸长率抵达最大值。。。。。。。郭雷明等[11]对接纳铸轧法制备获得的钛铝复合板举行差别工艺的退火处置惩罚,剖析以为,随着温度的升高以及保温时间的延伸,复合质料的剥离强度泛起略微下降,且退火后界面发明了金属间化合物,硬脆金属间化合物数目的增添对复合板的团结爆发了倒运影响。。。。。。。L?SS等[12]在660℃退火1 h提高了钛铁复合板的力学性能,研究发明,退火后复合质料塑性提升,各向异性降低,界面体现出优异的粘接性能,只管界面剥离强度显著降低,但并未爆发界面分层征象。。。。。。。ZHAOZ等[13]通过热轧复正当制备获得钛/钢复合板,将其在550℃条件下退火3h,效果批注,退火处置惩罚不来临低了复合板的位错密度和局部应变,并且增进了脆性化合物的生长,这导致复合板拉伸强度和剪切强度显着降低,但伸长率相对较高。。。。。。。李亚杰等[14]通过“波纹轧+平轧”在300℃下制备获得了Ti/Al复合板,后续在300℃条件下退火30min,研究发明,退火后“波+平”轧复合板的抗拉强度略微降低,但伸长率改善显着,由5.56%提升至9.10%,批注退火后轧制历程中剩余应力释放,导致板材伸长率提高而强度略微降低。。。。。。。

陈文欢[15]研究了在500℃条件下退火1h对波纹界面Al/Ti/Al复合板的影响,效果批注,退火后复合质料的屈服强度显着下降,35%压下率下Al/Ti/Al复合板TD和RD偏向的伸长率抵达55%以上,说明过高的退火温度对复合板的综合性能爆发了倒运影响。。。。。。。然而现在关于钛/钛复合板轧制及热处置惩罚工艺的研究鲜有报道。。。。。。。

制订合适的退火工艺制度可以有用地改善复合板的加工硬化征象、增进基材回复、消除轧制历程中的剩余应力并增进原子间相互扩散,对提高复合板的塑性有着显著的影响[16]。。。。。。。为此,本文针对首道次波纹轧,二道次平轧制备的TA1/TC4复合板,着重研究退火温度对复合板性能及组织的影响,剖析退火温度对复合板团结界面形貌、拉伸和剪切性能的影响纪律,研究差别退火温度对复合板变形失效行为的作用机制,明确适合“波+平”轧TA1/TC4复合板的退火温度。。。。。。。

1、退火温度对复合板的界面微观形貌影响

研究针对900℃,波纹轧44%压下量,平轧20%压下量的TA1/TC4复合板,该条件下复合板基材变形强烈,加工硬化水平和剩余应力均较大,界面团结性能优良,对热处置惩罚条件敏感。。。。。。。本文设定退火温度划分为350、400、450、500、550和600℃,退火保温时间为1h,探讨退火温度对界面团结情形的影响。。。。。。。首先使用电子扫描显微镜对TA1/TC4复合板在差别退火温度下的团结界面举行表征。。。。。。。选取原始复合板坯和退火温度400、500和600℃,退火时间为1h条件下TA1/TC4复合板团结界面的SEM图像举行比照剖析,如图1所示,各退火条件下TA1/TC4复合板界面差别位置包括波峰、波腰及波谷处的界面均团结优异,没有泛起显着的团结缺陷,较原始未处置惩罚复合板坯没有显着转变,说明对TA1/TC4复合板举行去应力退火后并未使得界面泛起孔洞等缺陷。。。。。。。

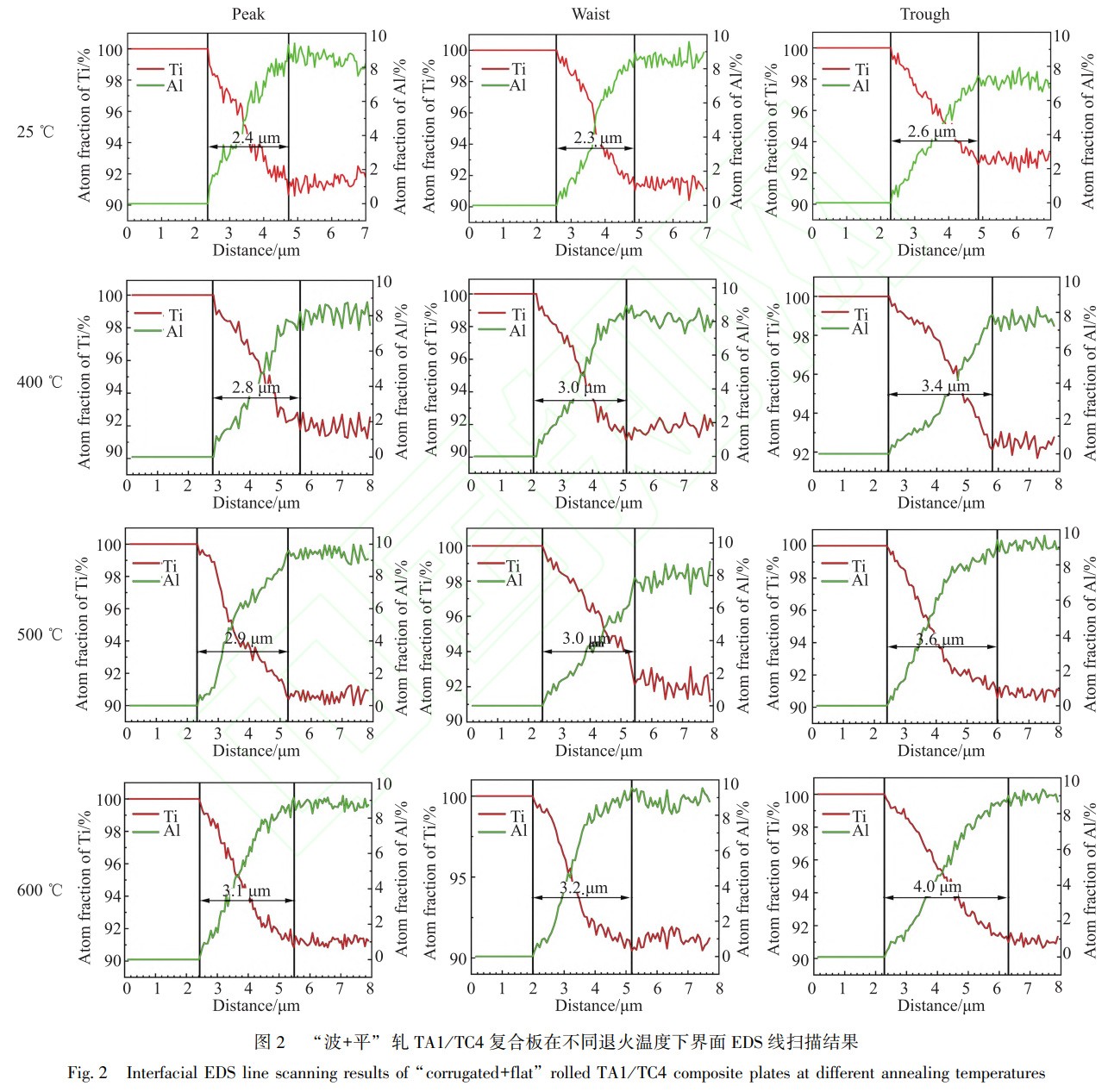

进一步对团结界面举行EDS线扫描,如图2所示。。。。。。。由图可知,较退火处置惩罚前,退火后复合板界面扩散层均显着增厚,温度为400℃时,波峰、波腰和波谷位置的扩散层厚度由2.4、2.3和2.6μm划分增大至2.8、3.0和3.4μm,且随着退火温度的提高,扩散层厚度泛起递增的趋势,当退火温度为600℃时,复合板波峰、波腰和波谷位置的扩散层厚度已提高至3.1、3.2和4.0μm,说明退火温度对复合板的扩散层厚度影响较为显著,差别温度对应线扫曲线均呈“X”形,扩散层没有显着的平层,批注界面并未天生大宗的金属间化合物。。。。。。。别的,随着温度的升高,复合板界面处元素扩散能力逐渐增强,复合板波谷位置元素扩散随温度的转变卦显着,该位置扩散层厚度的增添也越发显著。。。。。。。团结面线扫效果可在一定水平上反应出界面的物相特征,对确定合理的退火温度具有较高的参考意义。。。。。。。

2、退火温度对复合板力学性能及断口形貌的影响

2.1　力学性能

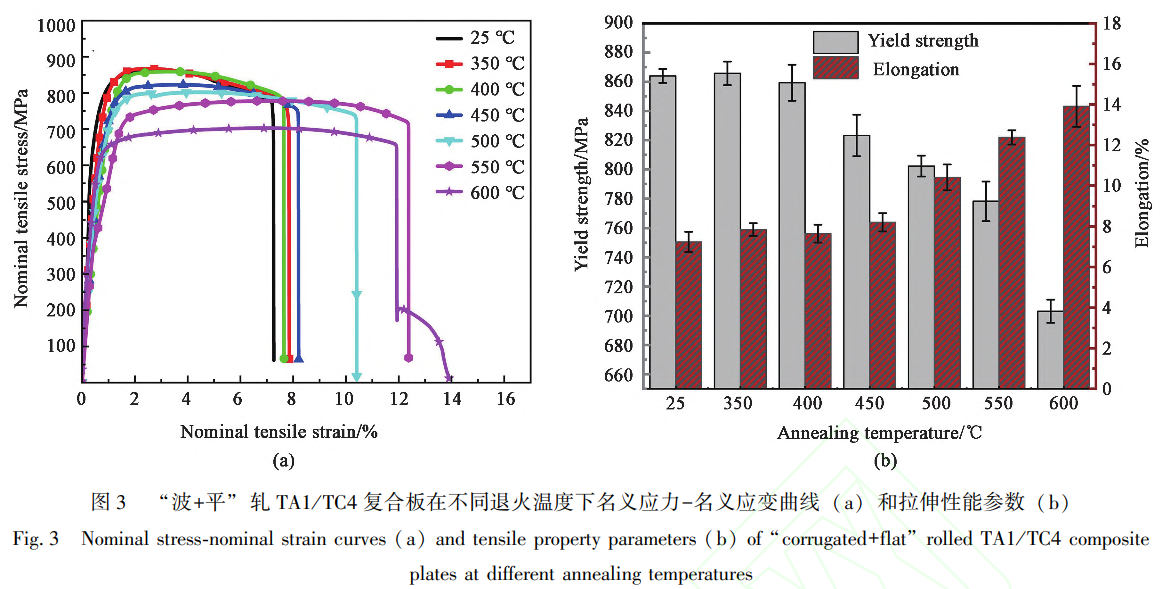

图3为差别退火温度下复合板单轴拉伸应力应变曲线图,图中示出,当退火温度为350℃时,复合板的屈服强度为865.8MPa,伸长率为7.8%;当退火温度为400℃时,屈服强度为859.3MPa,伸长率为7.7%;当退火温度为450℃时,屈服强度降低至823.3MPa,伸长率提升至8.2%。。。。。。。剖析以为,较低温度退火时,复合板的屈服强度以及伸长率转变较小,且两侧基体塑性协调性较好,未爆发显着的分层断裂征象(图4)。。。。。。。当退火温度继续升高至500℃,复合板的屈服强度降低至802.3MPa,伸长率显着提升至10.5%左右,复合板界面泛起稍微的分层断裂征象(图4)。。。。。。。当退火温度提升至550℃时,复合板的屈服强度进一步下降至778.2MPa,伸长率提升至12.3%。。。。。。。当退火温度提升至600℃时,屈服强度显著降低至703.1MPa,团结图3a中600℃对应的应力-应变曲线可知,TC4侧基体伸长率为11.9%左右,TA1侧基体伸长率为13.9%左右,两侧基体塑性协调性变差,从图4中可以看到显着的分层征象。。。。。。。

效果批注,随着退火温度的升高,TA1/TC4复合板屈服强度呈下降趋势,而伸长率则呈上升趋势,塑性变形能力获得提升。。。。。。。在450℃较低温度下,TA1/TC4复合板的屈服强度和伸长率转变不大,泛起这种情形的主要缘故原由是复合板在轧制历程中的加工硬化征象严重,低温退火不可有用地去除复合板内部的剩余应力[17],回复水平较低。。。。。。。直至温度提升至500℃时,复合板的伸长率获得显着提升,继续提升温度,可有用改善复合板的加工硬化征象,回复水平较高,导致复合板软化。。。。。。。但凌驾500℃后,过高的退火温度导致两侧金属基体的回复水平相差较大,倒运于复合板变形协调。。。。。。。

2.2　拉伸断口形貌

图4为复合板在差别退火温度下TA1/TC4复合板的拉伸断口形貌。。。。。。。由图可知,原始板坯和退火温度为400℃时,团结界面均无宏观裂口,说明复合板仍坚持着优异的团结征象。。。。。。。但当温度升高至500℃时,界面泛起裂口,继续升温至600℃,裂口加深,两侧金属变形协调性变差,与图3a所示拉伸曲线效果吻合。。。。。。。且可以显着视察到,随着退火温度的升高,TA1纯钛侧及TC4钛合金侧的颈缩征象越来越显着,且两侧拉伸断口外貌随着温度的提升均泛起了纤维状特征,说明基体塑性能力获得显着提升。。。。。。。当退火温度为500℃时,此时TC4侧韧窝的尺寸和深度相对变大,数目变少,且TA1侧最先泛起一些细小韧窝特征,解理特征仍保存但相对变少,说明在该退火温度条件下,TA1侧加工硬化征象获得改善,该侧爆发静态回复,复合板塑性获得改善。。。。。。。

当温度提升至600℃时,TC4和TA1侧韧窝尺寸和深度均显着变大,塑性改善显着。。。。。。。随着退火温度提高至500~600℃,可以发明TA1侧有显着的颈缩征象且两侧韧窝形状巨细有较大的差别,且复合板整体塑性能力受TA1侧基体塑性的转变影响较大。。。。。。。

剖析两侧基体韧窝转变,可以发明,原始轧制态板坯TC4侧断口基本被等轴韧窝笼罩,TA1侧保存脊状息争理台阶,由于原始板坯是在900℃,44%压下量的条件下制备,TA1侧爆发了强烈的塑性变形,导致其加工硬化严重,断口的韧性断裂特征不显着。。。。。。。当退火温度为400℃时,TC4侧仍泛起出大宗等轴韧窝,TA1侧则泛起显着的河流名堂、舌状名堂以及解理台阶等解理断裂特征,两侧断口特征均与轧制态相近,与前述剖析一致,复合板的塑性能力没有显着的提升。。。。。。。这也是TA1/TC4复合板的拉伸应力-应变曲线在此退火温度区间内伸长率没有显着提升的缘故原由。。。。。。。

3、退火温度对复合板剪切性能及断口形貌的影响

3.1　剪切性能

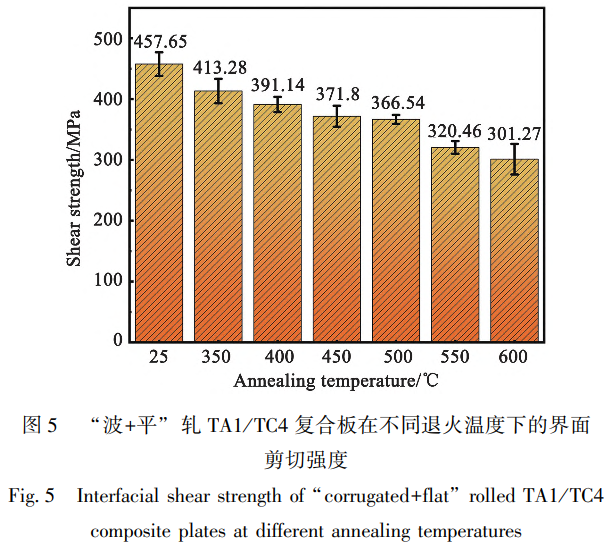

将差别退火温度的TA1/TC4复合板举行拉剪实验,图5为差别退火工艺下TA1/TC4复合板的界面剪切强度柱状图。。。。。。。由图可知,随着退火温度的增添,TA1/TC4复合板界面剪切强度随之下降。。。。。。。当退火温度为350℃时,复合板界面剪切强度为413.28MPa,相比轧制态复合板界面团结强度457.65MPa下降显着;当退火温度从400℃增添到600℃时,复合板界面剪切强度从391.14MPa逐渐下降至301.27MPa。。。。。。。

效果批注,退火温度关于TA1/TC4复合板的界面团结强度影响较大,随着退火温度的升高,复合板界面剪切强度下降显着,造成该征象的缘故原由主要是基材抗剪强度会随着退火温度的升高而降低,但界面扩散层厚度则会增大,均会导致复合板抗剪强度降低。。。。。。。

3.2　剪切断口形貌

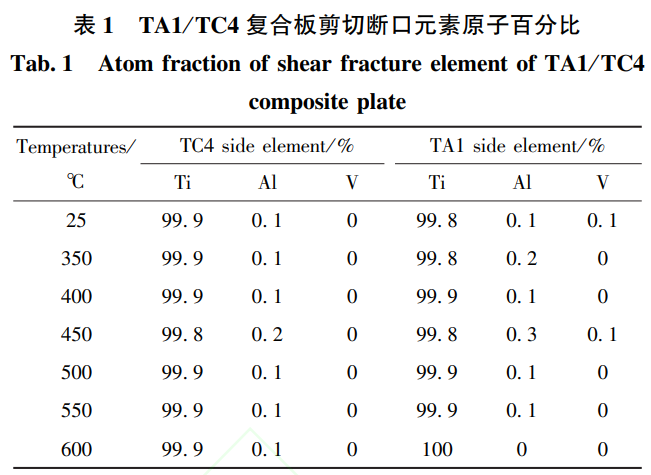

为了进一步研究TA1/TC4复合板的抗剪性能与退火温度的关系,将TA1/TC4复合板剪切试样断口举行表征和元素扫描剖析。。。。。。。TA1和TC4两种质料元素组分差别较小,但TC4钛合金中的Al和V元素是TA1纯钛中没有的,因此,选取Ti、Al和V这3种元素对剪切断面两侧举行EDS面扫描,其中Al和V元素的漫衍特征可以区分断口形成的位置。。。。。。。表1为差别退火温度对应复合板剪切断口的元素面扫描效果,可以发明,两侧断口Al和V元素比例仍靠近0%,说明剪切试样断口断裂位置仍在TA1基体侧,即在差别退火工艺条件下,TA1基体的剪切强度仍决议了TA1/TC4复合板的界面剪切强度。。。。。。。

如图6所示,TC4侧剪切断面主要为平切断口,仅在局部泛起剪切韧窝,TA1侧断面则整体均为平切断口,滑移流变形式显着。。。。。。。当退火温度为400℃时,凭证断面扫效果得知,剪切断裂位置仍在TA1基体处,视察剖析两侧断口,发明两侧微孔群集性韧窝数目显着增添,滑移平展区域规模转变较小,说明复合板塑性提升,但界面团结强度降低,剪切断裂模式最先由脆性断裂向韧性断裂转变。。。。。。。如图6c和6g所示,当退火温度为500℃时,复合板断口两侧漫衍有大宗的剪切韧窝,但还保存着滑移平展区域,断裂模式更靠近韧性断裂;当退火温度进一步提高至600℃时,两侧断口剪切韧窝变大,整体呈海浪状,且界面有显着的撕裂特征,凭证断口元素线扫描效果可知,断口断裂位置仍处于TA1基体侧,这说明TA1/TC4复合板界面剪切强度仍体现为TA1基体的剪切性能。。。。。。。效果批注,随着退火温度的升高,TA1/TC4复合板剪切断口逐渐转变为塑性断裂,断口塑性提升显着,且无论在轧制态照旧退火态条件下,断裂位置均在TA1基体上,断口的TC4侧被TA1基体完全笼罩,但TC4侧少量元素扩散至TA1基体内,故两侧断口元素面扫描效果显示Al和V元素含量极低。。。。。。。这说明TA1/TC4复合板界面剪切强度远高于TA1基体的剪切强度,与拉伸测试效果一致,TA1基体的性能决议了复合板的抗剪性能。。。。。。。

综合上述结论,当热处置惩罚温度为500℃时,复合板的伸长率较轧制态有显着提升,且坚持了较高的屈服强度802.3MPa和剪切强度366.54MPa,该状态下拉伸断口没有泛起显着的分层断裂征象,剪切破损位置位于TA1基体侧,均批注该热处置惩罚温度在包管复合板强度的同时,显著提升了复合板的韧塑性。。。。。。。因此,TA1/TC4复合板在500℃,1h的退火条件下可以获得优异的综合性能。。。。。。。

4、结论

(1)在较低退火温度(350~450℃)条件下,复合板基材的静态回复水平较低,复合板内部的加工硬化征象仍较显着,导致复合板韧塑性能力提升不显着,当退火温度提升至500~600℃,复合板伸长率从原始板坯的7.2%提升至13.9%,塑性显着改善。。。。。。。但退火温度高于500℃时会导致复合板的屈服强度和剪切强度迅速下降,600℃条件下仅划分为703.1和301.27MPa,划分是原始板坯的81.3%和65.83%。。。。。。。

(2)TA1/TC4复合板界面处元素扩散能力随着温度升高逐渐增强,波谷位置尤为显着,扩散层宽度从原始板坯的2.6μm提升至4.0μm,扩散层厚度将影响复合板的界面剪切强度。。。。。。。复合板拉伸断口TC4在差别退火温度下均泛起韧性断裂特征,TA1侧在500℃及以上温度处置惩罚时才逐渐泛起韧性断裂特征,剪切断口两侧质料的剪切韧窝也随着退火温度的升高而逐渐增多,剪切断口均泛起在TA1基体侧,因此,TA1侧的力学性能决议了复合板的综合性能。。。。。。。

(3)“波+平”二道次轧制后制备获得的TA1/TC4复合板较合适的退火工艺制度为退火温度500℃,退火时间为1h。。。。。。。该条件下复合板的屈服强度为802.3MPa,剪切强度为366.54MPa,伸长率靠近10.5%,在包管复合板强度的同时使其塑性变形能力显著提升。。。。。。。

参考文献:

[1] DHIB Z, GUERMAZI N, KTARI A, et al. Mechanical bonding properties and interfacial morphologies of austenitic stainless steel clad plates [ J]. Materials Science and Engineering: A, 2017, 696: 374-386.

[2] LEE J E, BAE D H, CHUNG W S, et al. Effects of annealing on the mechanical and interface properties of stainless steel / aluminum/ copper clad-metal sheets [J]. Journal of Materials Processing Technology, 2007, 187-188: 546-549. [3] 　 HOSSEINI S A, HOSSEINI M, DANESH MANESH H. Bond strength evaluation of roll bonded bi-layer copper alloy strips in different rolling conditions [ J ]. Materials & Design, 2011, 32 (1): 76-81.

[4]LI Z, SUN Y, LAVERNIA E J, et al. Mechanical behavior of ultrafine-grained Ti-6Al-4V alloy produced by severe warm rolling: The influence of starting microstructure and reduction ratio [ J]. Metallurgical and Materials Transactions A, 2015, 46 ( 11 ): 5047-5057.

[5]LEK J Y, BHOWMIK A, TAN A W-Y, et al. Understanding the microstructural evolution of cold sprayed Ti-6Al-4V coatings on Ti6Al-4V substrates [ J]. Applied Surface Science, 2018, 459: 492-504.

[6]吕震宇. 异步轧制铜/ 铝复合板界面团结强度研究 [ J]. 塑性 工程学报, 2019, 26 (4): 93-97.

L? Zhenyu. Research on interfacial bonding strength of asynchronous rolled copper/ aluminum composite plate [J]. Journal of Plasticity Engineering, 2019, 26 (4): 93-97.

 [7] 申依伦, 冯光, 郜英雄, 等. 镁/ 铝复合薄带轧制成形工艺研 究 [J]. 塑性工程学报, 2023, 30 (8): 92-99.

SHEN Yilun, FENG Guang, GAO Haojie, et al. Research on rolling process of Mg / Al laminated composite strips [ J]. Journal of Plasticity Engineering, 2023, 30 (8): 92-99.

[8] 宜亚丽, 韩晓铠, 张磊, 等. 316L / EH40 不锈钢复合板热轧过 程中晶粒组织的匀称性 [J]. 钢铁, 2020, 55 (1): 47-55.

YI Yali, HAN Xiaokai, ZHANG Lei, et al. Homogeneity of grain structure for 316L / EH40 stainless steel clad plate during hot rolling process [J]. Iron & Steel, 2020, 55 (1): 47-55.

 [9] WANG T, WANG Y, BIAN L, et al. Microstructural evolution and mechanical behavior of Mg / Al laminated composite sheet by novel corrugated rolling and flat rolling [J]. Materials Science and Engineering: A, 2019, 765. DOI: 10. 1016 / j. msea. 2019. 138318.

[10] 王壮. TC4 / 7075Al 复合板 异 温 轧 制 成 形 及 轧 后 退 火 研 究 [D]. 太原: 太原理工大学, 2021. WANG Zhuang. Research on different temperature rolling forming and annealing of TC4 / 7075Al composite plate [ D]. Taiyuan: Taiyuan University of Technology, 2021.

[11] 郭雷明, 王文焱, 黄亚博, 等. 退火工艺对铸轧钛铝复合板界 面组织与性能的影响 [J]. 金属热处置惩罚, 2018, 43 (4): 194- 198.

GUO Leiming, WANG Wenyan, HUANG Yabo, et al. Effect of annealing process on microstructure and properties of interface of cast and rolled Ti / Al composite plate [J]. Heat Treatment of Metals, 2018, 43 (4): 194-198.

[12] L? S S, ZHENG L, CHANG D X, et al. Improving the stampingformability of rolled titanium/ iron composite sheets by annealing [J]. Materials Science and Engineering: A, 2022, 845. DOI: 10. 1016 / j. msea. 2022. 143241.

[13] ZHAO Z, TARIQ N U H, TANG J, et al. Microstructural evolutions and mechanical characteristics of Ti / steel clad plates fabricated through cold spray additive manufacturing followed by hot-rolling and annealing [ J]. Materials & Design, 2020, 185. DOI: 10. 1016 / j. matdes. 2019. 108249.

[14] 李亚杰, 马承睿, 刘翠荣, 等. 波-平轧制钛/ 铝复合板界面组 织特征及性能研究 [ J]. 有数金属质料与工程, 2023, 52 (9): 3264-3272. LI Yajie, MA Chengrui, LIU Cuirong, et al. Interfacial microstructure and properties of Ti / Al composite plate by wave-flat rolling [J]. Rare Metal Materials and Engineering, 2023, 52 (9): 3264-3272.

[15] 陈文欢. Al / Ti / Al 层状复合质料的拉伸变形行为研究 [D]. 重庆: 重庆大学, 2020.

CHEN Wenhuan. Study on tensile deformation behavior of Al / Ti / Al laminated composites [D]. Chongqing: Chongqing University, 2020.

[16] QIU X, TARIQ N U H, QI L, et al. In-situ Si-P / A380 alloy nano micro composite formation through cold spray additive manufacturing and subsequent hot rolling treatment: Microstructure and mechanical properties [J]. Journal of Alloys and Compounds: An Interdisciplinary Journal of Materials Science and Solid-state Chemistry and Physics, 2019, 780: 597-606.

[17] 马誉, 王栓强, 雷航宇, 等. 退火工艺对镁/ 铝复合板材力学 性能的影响 [J]. 热加工工艺, 2024, (16): 53-55, 61.

MA Yu, WANG Shuanqiang, LEI Hangyu, et al. Influence of annealing technology on mechanical properties of magnesium/ aluminum composite plate [ J ]. Hot Working Technology, 2024, (16): 53-55, 61.
