钛及钛合金以其优异的耐侵蚀性、高强度和轻质特征，，，，，在航空航天、化工、医疗等领域获得了普遍应用[1]。。。。。。其中，，，，，TA1纯钛箔材具有优异的塑性加工性能和焊接性能，，，，，因其薄而匀称的特点，，，，，在电子、新能源等领域具有辽阔的应用远景[2]。。。。。。然而，，，，，在钛箔材的冷轧历程中，，，，，由于质料自己的特征和工艺参数的重大性，，，，，往往容易泛起板型和尺寸精度问题，，，，，严重影响了产品使用性能要求。。。。。。

拉矫工艺作为一种主要的后续处置惩罚手段，，，，，通过对钛箔材施加一定的拉伸和矫直力，，，，，能够有用改善其板型、外貌质量和尺寸精度。。。。。。拉矫工艺的基来源理是使用拉伸力和矫直力的作用，，，，，使钛箔材在拉伸历程中爆发塑性变形，，，，，从而消除冷轧历程中爆发的剩余应力和外貌不平整征象。。。。。。因此，，，，，研究TA1冷轧钛箔材的拉矫工艺，，，，，关于提高钛箔材的产品质量、降低生产本钱、推动其普遍应用具有主要意义。。。。。。

1、试验质料及拉矫工艺

本次试验所接纳的质料为TA1冷轧钛箔材，，，，，规格为0.25m×500m×Lmm。。。。。。在20辊650mm森吉米尔轧机上，，，，，经多道次冷轧加工，，，，，从0.6mm厚度钛箔材精轧到0.25mm，，，，，碱洗脱脂后举行在线退火处置惩罚，，，，，在线退火温度750~780℃，，，，，速率12~15m/min。。。。。。

本次接纳的拉矫装备为23辊拉矫机，，，，，拉矫张力设定30~50kN，，，，，控制拉伸变形量在0.6%~0.8%，，，，，拉矫历程接纳的拉矫速率为50~60m/min。。。。。。

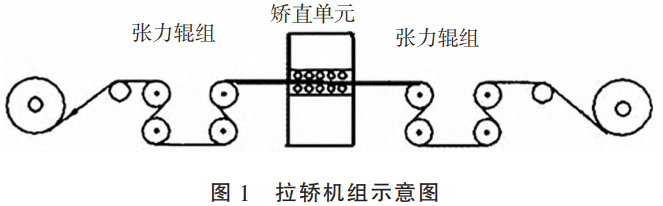

23辊冷拉伸弯曲矫直机如图1所示，，，，，通过23辊拉伸弯曲矫直机可以有用地矫直钛箔材的板型，，，，，经前后2组S辊使钛箔材遭受一定的张力，，，，，同时接纳小直径事情辊正反交替弯曲带材，，，，，拉伸应力与弯曲应力叠加，，，，，使带材不等长纵向组织在全厚度上同时塑性延伸拉长，，，，，弹性缩短后在全宽度上坚持相同长度，，，，，从而减小或基本消除导致板型不良的带材应力，，，，，从而获得较高的平直度。。。。。。

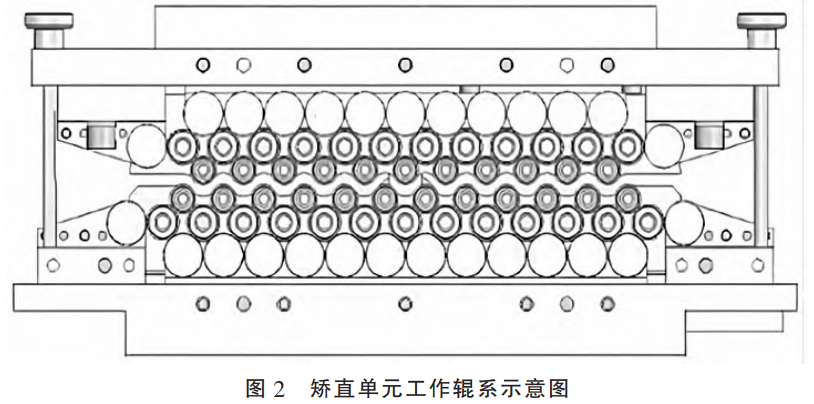

拉轿机上下轿直辊之间的误差是可以调理的，，，，，如图2所示。。。。。？？？？？善局け唤妙巡牡牟闹省⒑穸取逍偷炔畋鹧≡癫畋鸬墓醴欤，，，，可调理轿直张力T、轿直辊齿合量h、延伸率等参数抵达较高的平直度。。。。。。

2、拉矫对钛箔材板型、外貌转变的影响

2.1拉矫前后钛箔材板型的转变

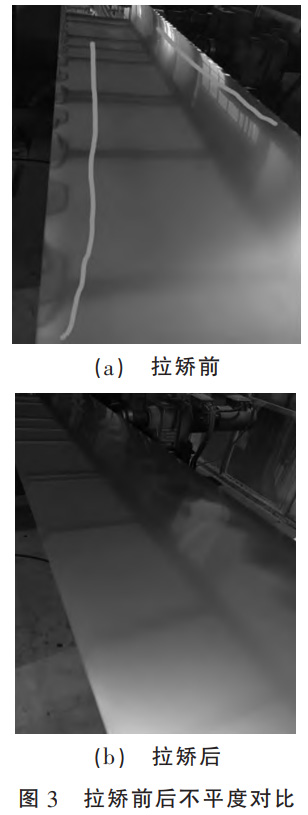

拉矫前后0.25mm钛箔材的板型前后如图3所示，，，，，从图3（a）中可以看出，，，，，钛箔经20辊冷轧，，，，，碱洗脱脂后，，，，，制品在线退火温度750~780℃，，，，，速率12~15m/min后，，，，，钛箔材双方保存显着的单海浪，，，，，海浪高度10~15mm/m。。。。。。从图3（b）中可以看出，，，，，在拉矫装备为23辊拉矫机上举行拉矫，，，，，拉矫张力设定30~50kN，，，，，控制拉伸变形量在0.6%~0.8%，，，，，拉矫历程接纳的拉矫速率为60m/min。。。。。。拉矫前0.25mm钛箔两侧保存较大的边浪，，，，，经由拉矫后，，，，，边部呈平直状态，，，，，边浪消逝的板型小于即是2mm/m。。。。。。凭证拉矫原理，，，，，在钛箔拉矫历程中，，，，，通过对钛箔材施加一定的拉伸和矫直力，，，，，使钛箔材在拉伸历程中爆发塑性变形，，，，，从而消除冷轧历程中爆发的剩余应力和板面不平整的征象。。。。。。以是，，，，，经23辊拉矫机上拉矫后，，，，，0.25mm厚度的钛箔材，，，，，因轧制历程不匀称变形引起单边浪，，，，，再经由退火后，，，，，轧制变形引起的内部应变力，，，，，获得消除和回复，，，，，质料体现出的征象，，，，，退火后边浪变得越发显着。。。。。。通过拉矫，，，，，质料二次内部应力抵达平衡，，，，，即通过塑性变形的拉伸和矫直，，，，，质料的板面变得平整，，，，，边浪获得改善。。。。。。

2.2拉矫前后对钛箔材外貌粗糙度的影响

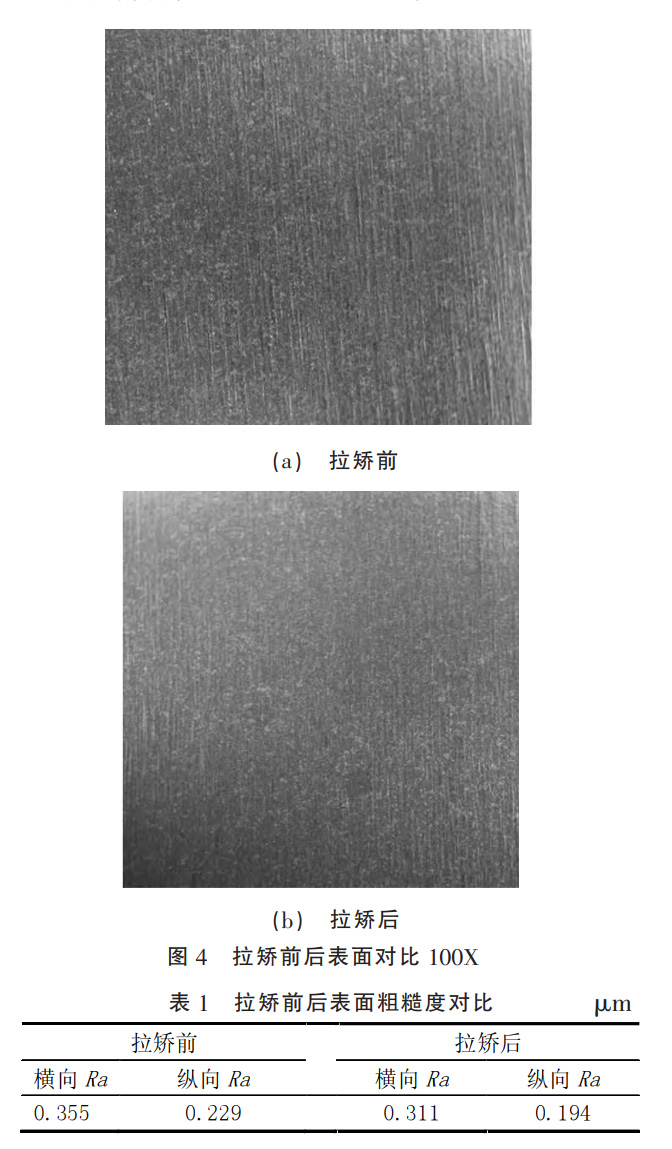

TA1厚度0.25mm钛箔材在23辊拉矫机拉矫后，，，，，在100X金相显微镜举行视察，，，，，拉矫前后外貌形貌有显着转变。。。。。。图4所示为厚度0.25mm钛箔材拉矫前后外貌形貌，，，，，比照剖析，，，，，图4（a）中可以看出，，，，，放大100X视察拉矫前钛箔材外貌有着显着轧制流线条纹，，，，，而经23辊拉矫后，，，，，相比拉矫前钛材外貌显着变得光洁一些，，，，，经拉矫轧制纹显着减轻，，，，，外貌越发平整，，，，，拉矫可以使钛箔材外貌变得更光洁一致（图4（b））。。。。。。钛箔材在拉矫机前后张力辊张力的作用，，，，，质料同时受到了纵向拉矫力和弯曲应力的作用，，，，，使得质料外貌爆发细小变形，，，，，消除轧制变形历程形成轧制外貌“细小山峰”形貌，，，，，进一步获得了削减和消除，，，，，因此，，，，，在100X金相显微镜视察后外貌变得越发光洁一致。。。。。。

表1为拉矫前后外貌粗糙度丈量效果，，，，，相比于拉矫前横纵向的外貌粗糙度有显着降低，，，，，质料通过拉矫机矫直单位有稍微的压下量变形，，，，，矫直辊削减了材外貌的“细小山峰”，，，，，外貌粗糙度Ra获得显着改善。。。。。。比照钛箔材横向粗糙度实测值发明，，，，，拉矫前和拉矫后，，，，，横向平均Ra值由0.355μm变为0.311μm，，，，，纵向平均Ra值由0.229μm变为0.194μm。。。。。。从横纵丈量的效果可以得出，，，，，质料轧制外貌横纵粗糙度通过拉矫稍微变形后，，，，，外貌粗糙度降低，，，，，外貌质量获得了改善。。。。。。

2.3拉矫前后对外貌硬度的影响

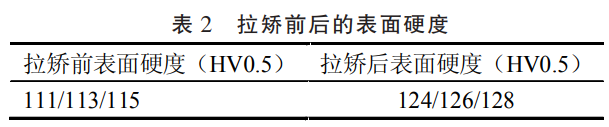

厚度0.25mmTA1拉矫前后的外貌硬度值丈量比照剖析见表2，，，，，拉矫前质料外貌硬度HV0.5值为111、113和115，，，，，效果批注质料通过制品退火，，，，，在线退火温度750~780℃，，，，，速率12~15m/min后，，，，，质料爆发恢复再结晶，，，，，因轧制变形引起的加工硬化效果完全消除，，，，，在拉矫前变形呈显着单海浪（海浪高度10~15mm/m），，，，，从图3（a）可以看出。。。。。。钛箔材的拉矫工艺相当于质料的二次冷轧变形加工硬化历程，，，，，通过丈量拉矫后质料外貌硬度值HV0.5为124、126和128，，，，，相比拉矫前质料外貌的硬度值略有提高，，，，，质料的强度和塑性转变不大（见表2）。。。。。。

3、拉矫对钛箔材组织及力学性能的影响

3.1拉矫对钛箔材显微组织的影响

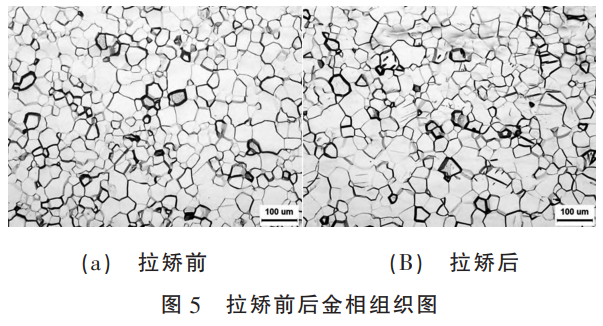

图5为拉矫前后的厚度0.25mm钛箔材显微组织，，，，，钛箔经20辊冷轧，，，，，碱洗脱脂后，，，，，制品在线退火温度750~780℃，，，，，速率12~15m/min热处置惩罚后，，，，，质料爆发再结晶恢复征象，，，，，晶粒并爆发长大。。。。。。在100X金相显微组织视察，，，，，拉矫前质料制品退火平均晶粒尺寸31.8μm（图5（a）），，，，，在23辊拉矫机上拉矫，，，，，拉矫后厚度0.25mm钛箔材，，，，，在100X金相显微组织视察，，，，，拉矫后质料制品退火平均晶粒尺寸30.2μm（图5（b））。。。。。。比照剖析，，，，，拉矫前后质料平均晶粒尺寸没有显着的转变，，，，，主要是由于质料拉矫变形量较。。。。。。，，，，拉矫变形按延伸率不凌驾0.8%的参数设定，，，，，质料临界拉矫变形后，，，，，质料内部晶粒未抵达变形条件，，，，，故在0.8%拉矫变形条件下，，，，，质料内部组织基本未没有爆发转变。。。。。。

3.2拉矫对钛箔材拉伸性能的影响

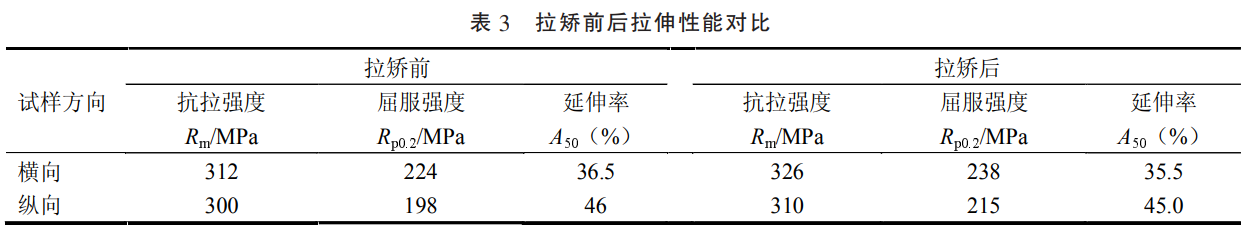

厚度0.25mmTA1拉矫前后的拉伸性能比照剖析见表3，，，，，质料通过制品退火，，，，，在线退火温度750~780℃，，，，，速率12~15m/min后，，，，，质料爆发恢复再结晶，，，，，因轧制变形引起的加工硬化效果完全消除，，，，，拉矫前质料丈量的横向拉伸强度Rm值为312MPa，，，，，屈服强度Rp0.2值为224MPa，，，，，延伸率A50为36.5%，，，，，丈量的纵向拉伸强度Rm值300MPa，，，，，屈服强度Rp0.2值为198MPa，，，，，延伸率A50为46%。。。。。。拉矫后质料横向和纵向的抗拉强度丈量效果较量靠近，，，，，抗拉强度Rm规模为300~312MPa。。。。。。纵向屈服强度Rp0.2值比横向的略低，，，，，延伸率A50比横向高9.5%。。。。。。效果批注，，，，，在线退火温度750~780℃，，，，，速率12~15m/min，，，，，制品退火质料爆发恢复再结晶，，，，，质料制品横、纵拉伸性能基本恢复轧制变形前状态，，，，，横纵屈服强度差别，，，，，是因钛箔材卷式单向轧制变形，，，，，造成晶粒取向的各向异性（图5（a））。。。。。。在23辊拉矫机上拉矫，，，，，拉矫张力设定30~50kN，，，，，控制拉伸变形量在0.6%~0.8%，，，，，拉矫历程接纳的拉矫速率为50~60m/min厚度0.25mm，，，，，钛箔材抗拉强度Rm和屈服强度Rp0.2值略有提高，，，，，延伸率基本无转变。。。。。。

4、结论

1）设定合理的拉矫矫直工艺参数，，，，，不但可以改善制品纯钛箔单边浪板型问题，，，，，同时经由拉矫直稍微变形，，，，，还可以降低外貌粗糙度，，，，，使外貌质量获得提高。。。。。。

2）制品退火纯钛箔材稍微拉矫前后，，，，，质料内部平均晶粒尺寸巨细基本稳固。。。。。。

3）在线退火的纯钛箔材，，，，，经由稍微的拉矫变形矫直工艺后，，，，，纯钛箔材硬度、强度略有提高，，，，，延伸率A50基本转变不大。。。。。。

参考文献：

[1]李伟，，，，，李争显，，，，，刘林涛，，，，，等．氢燃料电池中钛双极板研究希望[J].钛工业希望，，，，，2018，，，，，35（6）：10-15.

[2]温方明，，，，，李渤渤，，，，，陶会发，，，，，等.细密钛箔带材制备及应用[J].质料开发与应用，，，，，2021，，，，，36（2）：58-61.
