TC4钛合金是现在用途最广的两相钛合金， ，，，，，由密排六方结构的 α 相和体心立方结构的 β 相组成。。。。。。。。具有比强度高、耐蚀性好， ，，，，，抗疲劳和抗裂纹扩展能力强等优异性能， ，，，，，使其在航空航天、船舶制造、石油化工、生物医疗等多个领域获得普遍应用， ，，，，，尤其航空发念头叶片和涡轮盘等大多接纳 TC4 钛合金质料 ［ 1-2 ］ 。。。。。。。。
钛合金加工质料的制造历程包括熔炼、铸造或轧制及热处置惩罚等， ，，，，，其中导致因素偏析的主要因素在钛合金的熔炼历程。。。。。。。。因素偏析在后续加工中极其容易引起显微组织的异常， ，，，，，这种异常致使缺陷区域与正常区域硬度值差别， ，，，，，继而导致性能的不匀称 ［ 3-4 ］ 。。。。。。。。在零部件长时间服役历程中容易萌生疲劳裂纹源， ，，，，，降低产品的使用寿命， ，，，，，严重时纵然在正常载荷使用规模内也可导致零件爆发瞬时断裂。。。。。。。。因此， ，，，，，为确保质料的清静性和可靠性， ，，，，，文章对此类缺陷举行了磨练剖析与判别， ，，，，，并对其成因举行了剖析， ，，，，，旨在提高产品的质量， ，，，，，优化生产历程 ［ 5 ］ 。。。。。。。。
1、 实 验
1.1 实验质料

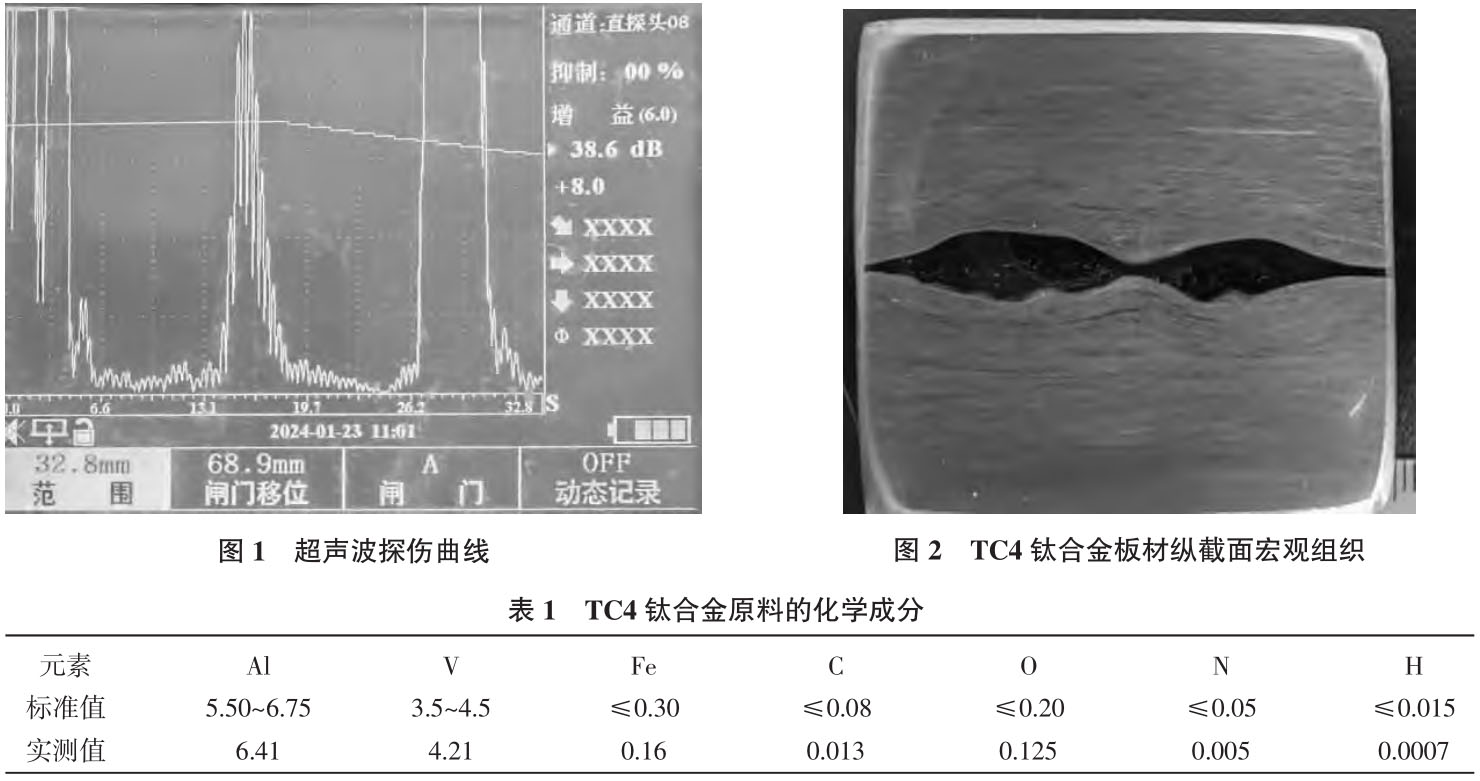

以 TC4 合金名义因素配料， ，，，，，通过真空自耗炉熔炼， ，，，，，经由轧制成 δ25mm 厚板材。。。。。。。。质料取样剖析化学因素， ，，，，，效果切合 GB/T3620.1《钛及钛合金牌号和化学因素》标准要求， ，，，，，效果见表 1。。。。。。。。接纳 CTS-9002PLAS 超声波探伤仪举行检测时， ，，，，，仪器显示波形泛起多条异常峰值， ，，，，，确定此区域可能保存缺陷， ，，，，，超声探伤见图 1。。。。。。。。在板材上对此区域举行取样， ，，，，，举行越发深入地剖析。。。。。。。。
1.2 实验装备
接纳 ZEISSObserverZ1m 科研级光学金相显微镜， ，，，，，视察经侵蚀后（侵蚀剂 5%HF+10%HNO3+85H2O）质料的显微组织。。。。。。。。接纳 WilsonVH1150 维氏硬度计举行区域硬度剖析， ，，，，，载荷 1kg， ，，，，，加载时间 15s。。。。。。。。接纳 JSM6480 扫描电镜举行外貌形貌视察， ，，，，，并对微区因素举行能谱剖析。。。。。。。。
2 、效果与剖析
2.1 组织剖析
沿延轧制偏向逐层对缺陷位置纵剖面举行低倍组织剖析， ，，，，，图 2 为经侵蚀（侵蚀剂 10%HF+25%HNO3 +85H2O）后的宏观组织照片。。。。。。。。宏观组织显示， ，，，，，板材厚度1/2 层处保存条形亮斑， ，，，，，且沿轧制偏向向两侧延伸漫衍， ，，，，，其周边组织流线沿缺陷形状漫衍 ［ 6 ］ 。。。。。。。。

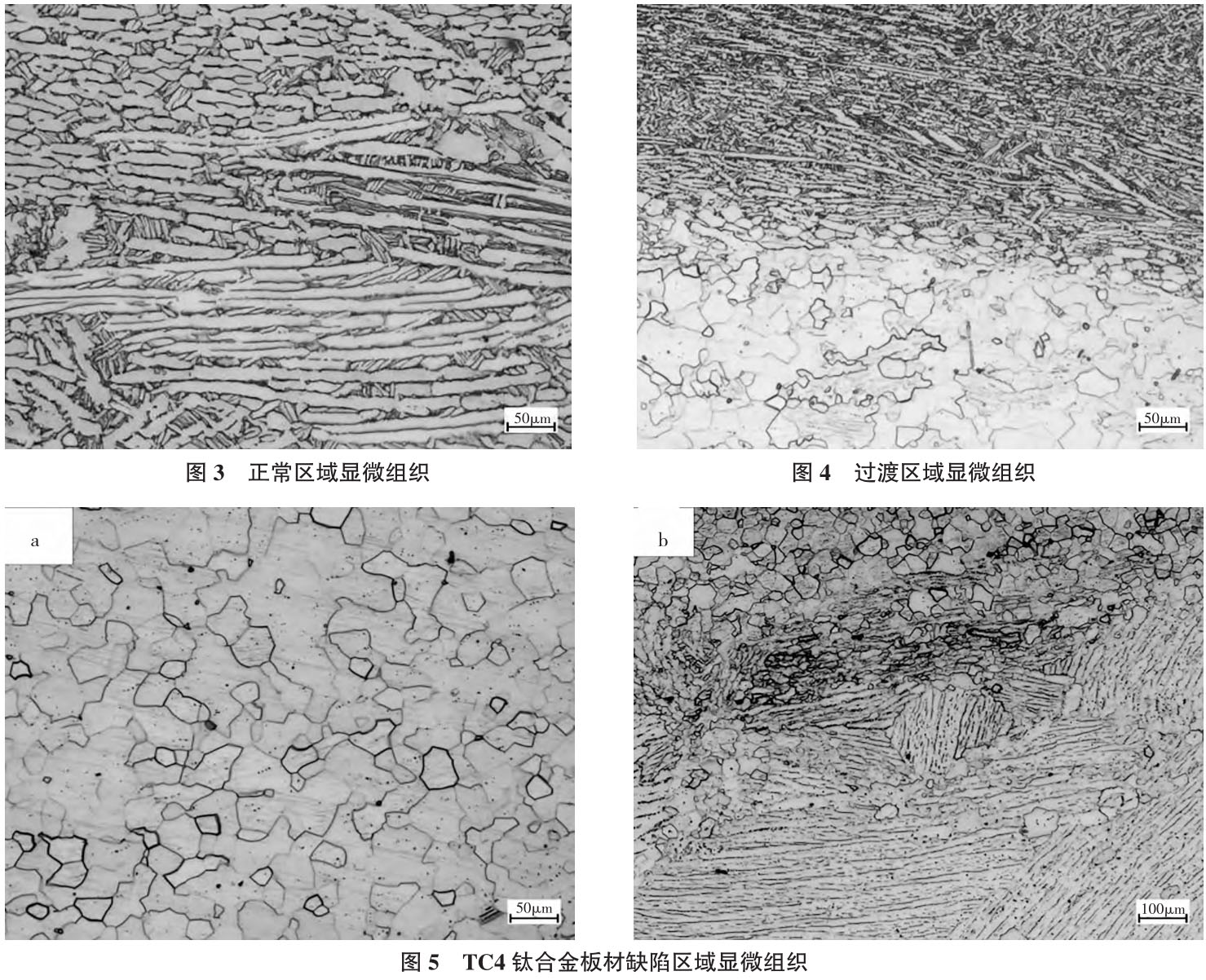

图 3 为 TC4 钛合金板材正常区域显微组织形态。。。。。。。。
从图 3 中可见， ，，，，，正常区域为 β 基体上的等轴 α 和拉长 α组织， ，，，，，切合 TC4 作为 α+β 两相钛合金的组织特征。。。。。。。。图 4为过渡区域显微组织。。。。。。。。图 5 为 TC4 钛合金板材缺陷区域差别位置的显微组织形态。。。。。。。。图 5a 组织为单相等轴 α 组织， ，，，，，图 5b 为单相等轴 α+片层状 α 组织。。。。。。。。视察图 5 照片中组织， ，，，，，未发明保存 β 相， ，，，，，剖析可得， ，，，，，缺陷区域应该保存因素的差别， ，，，，，从而导致组织上的异； ； ；；；！！！！！！！
2.2 显微硬度测试

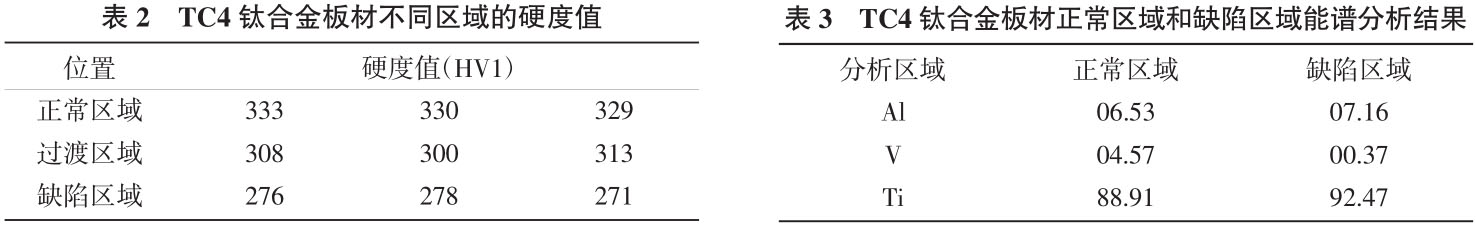

划分测试正常区域和缺陷区域的显微维氏硬度， ，，，，，测试效果如表 2。。。。。。。。数据显示， ，，，，，正常区域硬度值在 TC4 维氏硬度值正惯例模内， ，，，，，缺陷区域硬度值显着低于正常区域， ，，，，，低于正常区域约 17%， ，，，，，属于软偏析。。。。。。。。
2.3 扫描电镜及能谱剖析

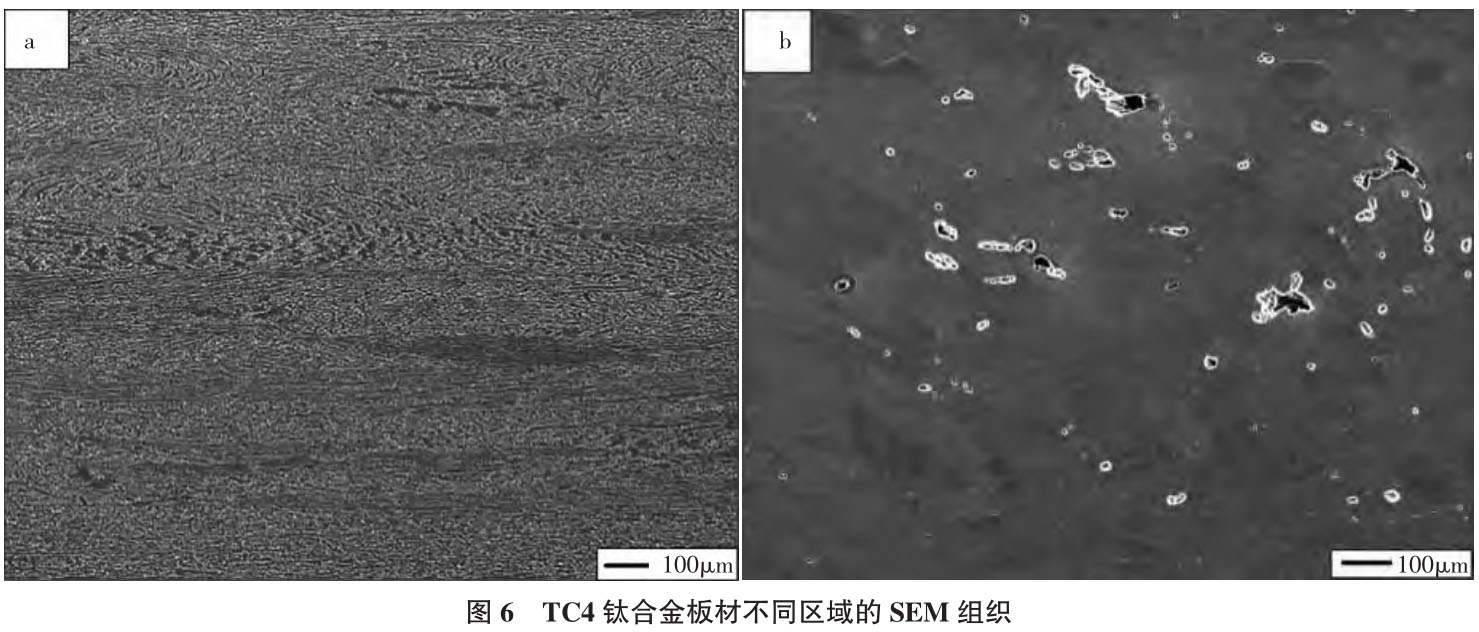

图 6 和表 3 划分为正常区域和缺陷区域扫描电镜组织形貌和能谱因素剖析效果。。。。。。。。从表 3 中可见， ，，，，，正常区域因素靠近 TC4 理论值， ，，，，，缺陷区域钒（V）元素含量为0.37%， ，，，，，与正常区域相较含量极低， ，，，，，Al 含量略高于正常值， ，，，，，钛（Ti）元素含量 92.47%显着高于正常值， ，，，，，由此可以判断此缺陷属于较为显着的富钛偏析 ［ 7-8 ］ 。。。。。。。。
2.4 讨 论
在钛合金元素作用中， ，，，，，V 元素属于 β 相稳固元素， ，，，，，起到固溶强化 β 相的作用， ，，，，，Al 元素属于 α 相稳固元素 ［ 9 ］ 。。。。。。。。偏析区域这种贫钒富铝富钛的元素浓度， ，，，，，会促使组织向 α 相的转变， ，，，，，与图 3 中 α+β 组织和图 4 中单相 α组织的形貌结论相符。。。。。。。； ； ；；；谥柿暇Ц癖湫问蔽淮硌芯浚 ，，，，，两相结构会阻碍晶格的滑移， ，，，，，使其具有更高的强度和硬度， ，，，，，与正常区域两相组织显微硬度高于偏析区域单相组织硬度的效果一致。。。。。。。。同时， ，，，，，由于因素偏析和后续热变形加事情用， ，，，，，偏析区域沿轧制偏向成亮条漫衍。。。。。。。。
在钛合金熔炼历程中， ，，，，，多接纳真空自耗电弧炉熔炼（VAR）。。。。。。。。此要领将海绵钛与中心合金充分混料后压制成电极块， ，，，，，并通过焊接制备成可供熔化的电极棒， ，，，，，经多次真空熔炼获得钛合金铸锭。。。。。。。。熔炼历程中提高压块的质量， ，，，，，控制好凝固历程响应工艺参数， ，，，，，能有用地镌汰宏观偏析， ，，，，，尤其冷却速率、液体金属的搅动、电流加热温度等 ［ 10-11 ］ 。。。。。。。。同时， ，，，，，若熔炼质料海绵钛和中心合金等配料的粒度不均， ，，，，，也会造成合金元素漫衍不均， ，，，，，导致局部区域元素的富集或者贫化， ，，，，，造成偏析缺陷及组织和性能的差别化 ［ 12 ］ 。。。。。。。。因此， ，，，，，在熔炼历程中需增强海绵钛和中心合金的复检， ，，，，，提高电极压制质量， ，，，，，严酷控制响应的工艺流程和参数。。。。。。。。
3、 结 论
（1）通过组织视察、显微硬度测试及扫描电镜能谱剖析， ，，，，，此缺陷属于熔炼历程控制不当引起的富钛偏析。。。。。。。。
（2）提高熔炼工艺的稳固性、质料粒度的匀称性及电极压块的致密度， ，，，，，可有用降低宏观偏析的形成。。。。。。。。
参考文献
［1］曹春晓.钛合金在大型运输机上的应用［J］.有数金属快报， ，，，，，2006， ，，，，，25（1）：17-21.
［2］北京航空质料研究院.航空质料手艺［M］.北京：航空工业出书社， ，，，，，2013.
［3］高平， ，，，，，赵永庆， ，，，，，毛小南， ，，，，，等.钛合金铸锭偏析纪律的研究希望［J］.钛工业希望， ，，，，，2009， ，，，，，26（1）：1-5.
［4］何春艳， ，，，，，祝建雯， ，，，，，朱康平.α-β 两相钛合金棒材常见偏析缺陷剖析［J］.理化磨练（物理分册）， ，，，，，2013， ，，，，，49（4）：247-250+254.
［5］陶春虎.航空用钛合金的失效及其预防［M］.北京：国防工业出书社.2002.
［6］刘卫东， ，，，，，张俊.钛合金在金相磨练中的常见缺陷［J］.理化磨练（物理分册）， ，，，，，2022， ，，，，，58（9）：14-19.
［7］张利军， ，，，，，何春艳， ，，，，，薛祥义， ，，，，，等.钛合金冶金缺陷实例剖析［J］.理化磨练（物理分册）， ，，，，，2013， ，，，，，49（12）：819-822+826.
［8］张飞奇， ，，，，，孙宝洋， ，，，，，李晗嫣， ，，，，，等.TA15 钛合金真空自耗电弧熔炼历程中的富钛偏析研究［J］. 钛工业希望， ，，，，，2019， ，，，，，36（3）：38-41.
［9］吴欢， ，，，，，赵永庆， ，，，，，葛鹏， ，，，，，等.β 稳固元素对钛合金 α 相强化行为的影响［J］.有数金属质料与工程， ，，，，，2012， ，，，，，41（5）：805-810.
［10］邹武装.钛及钛合金真空自耗熔炼历程中要害参数控制剖析［J］.钛工业希望， ，，，，，2011， ，，，，，28（5）：41-44．
［11］靖振权， ，，，，，孙彦辉， ，，，，，刘睿， ，，，，，等. 钛合金 TC4 真空自耗熔炼工艺参数对宏观偏析影响［J］.有数金属质料与工程， ，，，，，2023， ，，，，，52（3）：815-822.
［12］李明宇， ，，，，，杨树峰， ，，，，，刘威， ，，，，，等. 真空自耗熔炼钛合金的偏析缺陷及控制研究希望［J］.中国冶金， ，，，，，2023， ，，，，，33（9）：1-10+18.
相关链接
