由于工业纯钛具有较好的综合性能和优异的耐蚀性能，，，，，，，使它成为许多工业部分不可缺氨赡结构质料。。。。。。若是是在水中，，，，，，，它可以在短时间里和氧爆发反应，，，，，，，在其外貌形成致密的氧化膜，，，，，，，使钛爆发优异的耐侵蚀性。。。。。。钛外貌钝化膜具有很强的自愈再生能力，，，，，，，纵然在机械磨损的情形下也能快速天生新的氧化膜，，，，，，，完全知足钛在一样平常条件下的耐侵蚀要求。。。。。。使得爆炸 ~ 轧制 ~ 钛钢复合板成为电厂烟囱内衬钢筒的首选质料。。。。。。

1、 工业纯钛TA2的性能特点

1.1 物理性能

钛呈银白色，，，，，，，熔点高，，，，，，，导热性差，，，，，，，线膨胀系数小，，，，，，，电阻率大。。。。。。相关于其他金属质料而言，，，，，，，钛的密度小、强度高[1-3]。。。。。。

钛的密度，，，，，，，仅为铁的 57.4%，，，，，，，铜的 50.7%。。。。。。钛合金的硬度性子最大的一部分应用在常用工业合金中，，，，，，，使用率是不锈钢的3.5 倍，，，，，，，铝合金的 1.3 倍，，，，，，，镁合金的 1.7 倍。。。。。。

1.2 化学性能

钛化学性子生动，，，，，，，与氧有很强的亲和力，，，，，，，室温下清洁的外貌也会迅速形成稳固而坚韧的氧化膜。。。。。。钛的化学活性随着温度的提高而增强，，，，，，，在高温下氧化膜的厚度将增添。。。。。。温度高于 648℃时，，，，，，，抗氧化能力急剧下降。。。。。。钛在固态状态下可吸收气体，，，，，，，加热至 300℃时，，，，，，，就最先吸收氢。。。。。。加热至 400℃时，，，，，，，可以吸收氧[4]。。。。。。在 600℃时可吸收氮。。。。。。当钛中气体元素增添后，，，，，，，其强度也会显著增添，，，，，，，而塑性急剧下降，，，，，，，以是氢、氧、氮是钛的有害元素。。。。。。

2 、焊接性剖析

2.1 化学因素和力学性能

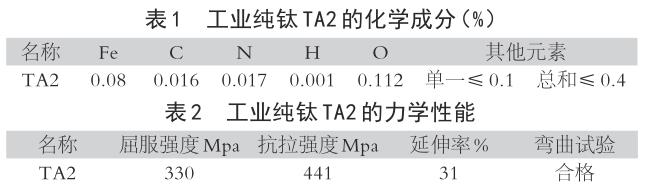

TA2 的化学因素和力学性能数据可以由PP电子炽热金矿的材质证实得知，，，，，，，划分见表 1 和表 2 所示，，，，，，，TA2 批号为 ：20158-4。。。。。。

2.2 钛TA2 的焊接特点

2.2.1 焊接讨论晶粒易粗化

TA2 特殊的物理性能决议了在焊接时容易泛起焊接讨论组织粗化，，，，，，，从而造成塑性和韧性降低[5,6]。。。。。。因此在焊接时对热输入要严酷控制，，，，，，，一样平常宜接纳小电流，，，，，，，快速焊。。。。。。

2.2.2 焊接讨论脆化

TA2 容易受气体等杂质污染而脆化。。。。。。然而，，，，，，，随着温度的升高，，，，，，，钛吸收氧、氮和氢的能力显著提高，，，，，，，加热至 300℃时，，，，，，，就最先吸收氢。。。。。。加热至 400℃时，，，，，，，可以吸收氧。。。。。。在 600℃时 可吸收氮[7]。。。。。。氢会导致钛的塑性和韧性降低，，，，，，，导致氢脆。。。。。。温度越高，，，，，，，钛的氧化膜会变得多孔，，，，，，，在钛中形成硬化层，，，，，，，降低钛的塑性。。。。。。因此，，，，，，，在焊接历程中应妥善；；；；；；；の露仍 400℃以 上的熔池、焊缝及热影响区 ( 包括背面 )。。。。。。

2.2.3 焊接裂纹

氢是冷裂纹形成的主要缘故原由。。。。。。在扩散历程中，，，，，，，氢会从固溶体中析出 TiH。。。。。。TiH 析出历程会爆发较大的体积转变和较大的内应力[8]。。。。。。为了阻止冷裂纹的泛起，，，，，，，有须要着重预防氢 的危害。。。。。。在设计焊接工艺时，，，，，，，可以通过控制氢、氮等杂质元向来镌汰裂纹。。。。。。

2.2.4 气孔

在 TA2 焊接中气孔串是最常见的缺陷之一。。。。。。主要作用是降低焊接讨论的疲劳强度[9]。。。。。。？？？？紫抖瓤梢园烟致燮＠颓慷冉档椭辽僖话。。。。。。钛焊接讨论的气孔有三部分 ：冶金反应爆发的气孔、外部空气进入时形成的气孔和油水剖析爆发的气孔。。。。。。①焊接前由于洗濯不到位，，，，，，，有些焊丝油会附着在钛外貌，，，，，，，这种情形是造成气孔的主要缘故原由。。。。。。在焊丝加工历程中爆发的残馀润滑剂，，，，，，，在抛光历程中爆发的残馀磨料颗粒的断裂，，，，，，，以及，，，，，，，恒久运作历程中很容易有残馀水分附着在焊接槽的周围，，，，，，，久而久之而容易形成气孔。。。。。。②氢。。。。。。氢主要泉源是由于焊丝中氢的含量过高、沟槽和空气中的水分。。。。。。改善步伐 ：

焊丝选用含氢量低的，，，，，，，事情中接纳步伐有用阻止水污染和空气污染。。。。。。同时更为主要对气孔的数目有影响的两个因素 ：第一，，，，，，，差别的焊接要领。。。。。。一样平常情形，，，，，，，氩钨弧焊爆发的气孔相对 电子束焊接更少。。。。。。第二，，，，，，，焊接工艺参数。。。。。。焊接参数、牢靠焊接工艺、气体纯度、焊缝冷却速率等都影响气孔的形成[10]。。。。。。

2.2.5 焊接变形

低碳钢的双倍弹簧模量才华抵达钛的弹性模量。。。。。。导热系数是钢的 1/4，，，，，，，铜的 1/23，，，，，，，铝的 1/3。。。。。。以是才焊接历程中，，，，，，，它会爆发很大的焊接变形。。。。。。冷却后的钛回弹性大，，，，，，，约为不锈钢 的两倍，，，，，，，焊接矫正难题。。。。。。因此，，，，，，，在焊接历程中，，，，，，，有须要解决在若是避免焊接变形这一问题，，，，，，，可以从优化焊接工艺、工件配装两方面入手[11]。。。。。。别的，，，，，，，焊接前定位焊接和钛的约束可以有用地减小焊接后的角变形和弯曲变形。。。。。。

3、 焊接工艺

3.1 焊接要领

钨极氩弧焊 GTAW 适用于厚度在 3mm 以下的钛及钛合金的焊接，，，，，，，母材厚度小于 2mm 的 I 形坡口对接讨论可不加焊丝举行焊接。。。。。。？？？Ｋ剂康较殖∠终嫦嘈，，，，，，，钨极氩弧焊GTAW 是最佳选择。。。。。。

3.2 焊接质料

选用焊丝的因素要和被焊母材相近，，，，，，，杂质越少越好 ；；；；；；；因此凭证 TA2 的性能特点和目的产品烟囱钢内筒内衬的性能要求，，，，，，，再团结烟囱钢内筒内衬的化学因素和力学性能，，，，，，，选用宝鸡万德公司金属有限公司凭证 GB/T3623-2007 生产的直径为 2.0mm 的焊丝，，，，，，，其的化学因素如表 3 所示，，，，，，，焊丝的证书编号 ：20170216-01。。。。。。

3.3 焊前准备

由于现场施工时，，，，，，，所有焊接讨论均为 T 型讨论，，，，，，，团结现场现真相形，，，，，，，选用 T 型讨论举行工艺评定试验。。。。。。焊前整理包括机械整理、化学整理。。。。。。①机械整理 ：针对难以举行化学清 理的外貌污染。。。。。。②化学整理 ：关于较薄的氧化膜，，，，，，，可以接纳酸洗工艺，，，，，，，酸洗后用水冲洗、干燥。。。。。。

3.4 焊接工艺参数

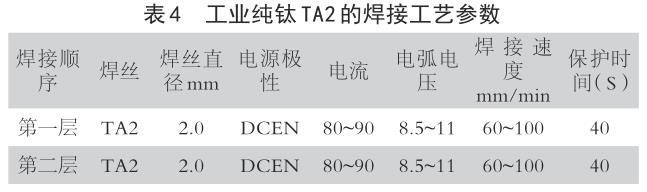

焊接时过大的焊接电流和焊接电压将造成焊接讨论晶粒粗化，，，，，，，并且过大的焊接热输入提高焊接变形的危害；；；；；；；因此，，，，，，，一样平常宜接纳小电流，，，，，，，快速焊。。。。。。过小的焊接电流和焊接电压到时有利于降低焊接热输入，，，，，，，可是热输入过小又严重影响生产效率。。。。。。因此，，，，，，，焊接时相宜的焊接工艺参数尤为主要，，，，，，，详细如表 4 所示。。。。。。

4、 试验效果

4.1 外观

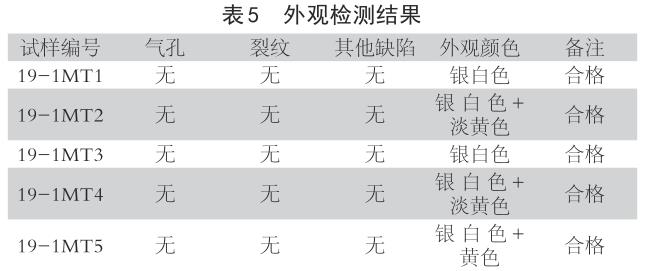

凭证 ASME 第Ⅸ卷中的 QW-462.4（a）对焊接试件切割成 5 个试样，，，，，，，5 个试样的外观检测情形见表 5。。。。。。

4.2 宏观金相

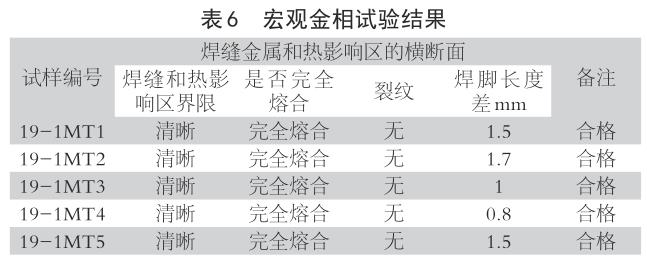

把 5 个试样凭证 ASME 第Ⅸ卷中的 QW-183 的要求举行了宏观金相试验（见表 6）。。。。。。

4.3 试验效果剖析

（1）5 个试样的外观颜色为银白色、淡黄色和黄色 ；；；；；；；效果及格。。。。。。

（2）5 个 试 样 的 焊 缝 金 属 和 热 影 响 区 横 断 面 完 全 熔合、无裂纹，，，，，，，且焊脚长度差均不大于 3mm，，，，，，，宏观金相知足ASME 第Ⅸ卷中的 QW-183 的要求，，，，，，，效果及格。。。。。。

5、 结论

工业纯钛 TA2 的焊接历程，，，，，，，一定要控制好机械整理 ~化学整理 ~ 焊接情形控制 ~ 焊接工艺参数 ~ ；；；；；；；て灞；；；；；；；な奔湔馕甯龌方。。。。。。这些环节每一个都特殊主要，，，，，，，缺一不可。。。。。。

在某电厂烟囱钢内筒爆炸 ~ 轧制 ~ 钛钢复合板施工实践中，，，，，，，从以上五个环节着手，，，，，，，严酷控制施工工艺，，，，，，，工业纯钛 TA2 的焊接取得了很好的效果。。。。。。

参考文献：

[1]张喜燕，，，，，，，钛合金及其应用，，，，，，，北京 ：化学工业出书社，，，，，，，2005.

[2]Myers J R，，，，，，，林永新，，，，，，，钛及钛合金的侵蚀特征和应用 [J]，，，，，，，有数金属质料与工程，，，，，，，1985，，，，，，，(05):48 ～ 55.

[3]王安安，，，，，，，樊爱民，，，，，，，龙晋民等，，，，，，，钛合金侵蚀行为的研究 [J]，，，，，，，昆明工学院学报，，，，，，，1995，，，，，，，(02):75 ～ 80.

[4]黄魁元，，，，，，，钛及钛合金在酸性介质中的侵蚀及缓蚀剂 [J]，，，，，，，石油与自然气化工，，，，，，，1996，，，，，，，(01):47 ～ 51.

[5]张延生，，，，，，，孟庆林，，，，，，，工业纯钛牌号的比照和选材 [J]，，，，，，，钛工业希望，，，，，，，1994，，，，，，，(05) ：23 ～ 27.

[6]孟庆林，，，，，，，周明科，，，，，，，我国钛及钛合金标准的现状与剖析 [J]，，，，，，，钛工业希望，，，，，，，1999，，，，，，，(01):1 ～ 8.

[7]司玉光，，，，，，，工业纯钛的焊接缺陷缘故原由剖析与预防步伐 [J]，，，，，，，装备制造手艺，，，，，，，2012，，，，，，，(07) ：193 ～ 194.

[8]齐嵘，，，，，，，浅论钛管道焊接 [J]，，，，，，，化工设计，，，，，，，2006，，，，，，，(04):20 ～ 24.

[9]凌堃，，，，，，，焊接热输入对钛材焊接讨论性能的影响 [J]，，，，，，，焊接手艺，，，，，，，2011，，，，，，，(04) ：29 ～ 31.

[10] 邓勇强，，，，，，，焊接变形的影响因素与控制步伐综议 [J]，，，，，，，科技资讯，，，，，，，2012，，，，，，，(23) ：108.

[11] 牛玉宏，，，，，，，论钛的焊接性及工业纯钛的现场焊接[J]，，，，，，，焊接手艺，，，，，，，2001（9）：62.

相关链接
