钛和钛合金板在工业、航空等领域十分常见，，，，，，，，具有强度高、耐蚀性好等优势，，，，，，，，成为普遍应用的优质质料[1]。。。。。。可是，，，，，，，，由于钛合金在经由热处置惩罚之后，，，，，，，，往往会在外貌形成氧化层，，，，，，，，不但关于钛合金的外观爆发影响，，，，，，，，并且关于钛合金与其他涂镀层的外貌结协力爆发倒运影响，，，，，，，，因此，，，，，，，，对其举行处置惩罚是十分须要的，，，，，，，，酸洗就是一种常见的处置惩罚方法。。。。。。

1、钛和钛合金板的基本情形先容

1.1 钛和钛合金板的性能优势

钛和钛合金板不但质量轻，，，，，，，，并且比强度高、耐侵蚀性强、耐高温、无毒无害，，，，，，，，纵然在高盐度、高侵蚀性的海水情形下也能够坚持优异的性能[2]。。。。。。并且，，，，，，，，钛和钛合金板具有的非磁性、线膨胀系数小等特点，，，，，，，，使得钛和钛合金板成为深受航空航天领域青睐的质料。。。。。。

1.2 钛和钛合金板的应用领域和应用性子

钛和钛合金板的产品种类富厚、性子稳固，，，，，，，，应用规模广，，，，，，，，被普遍应用于航空航天、船舶制造、化学化工等领域[3]。。。。。。钛和钛合金板作为一种轻金属质料，，，，，，，，在军用、民用领域都有着普遍的应用空间。。。。。。

2、钛和钛合金板的酸洗工艺剖析

2.1 对钛和钛合金板举行酸洗处置惩罚的目的

钛是Ⅳ B 族金属，，，，，，，，当处于高温情形下时在性子上越爆发动，，，，，，，，容易与周围的接触物质举行有用反应，，，，，，，，形成氧化作用，，，，，，，，进而形成外貌氧化皮。。。。。。这层氧化层对使钛和钛合金板具有高硬度、高脆性，，，，，，，，并在后续的加工使用中，，，，，，，，造成外貌裂纹并延伸到基体中，，，，，，，，对证料的质量造成严重的负面影响，，，，，，，，使得一些钛装备失效，，，，，，，，进而不但影响钛和钛合金板制制品的使用寿命，，，，，，，，甚至会造成一定的事故。。。。。。对钛和钛合金板举行酸洗处置惩罚，，，，，，，，能够使钛合金外貌越发灼烁、平衡，，，，，，，，更主要的是能够使钛和钛合金板形成钝化膜，，，，，，，，提升钛和钛合金板的耐蚀性能。。。。。。

2.2 影响酸洗效果的主要因素

在对钛和钛合金板举行酸洗处置惩罚时，，，，，，，，通常使用车、刨等机加工的形式，，，，，，，，可是由于钛和钛合金板外貌的硬度较量大，，，，，，，，在使用车、刨等机加工处置惩罚时，，，，，，，，需要用具深入钛和钛合金板的基体，，，，，，，，一方面临于刀具的磨损较量大，，，，，，，，响应的本钱较量高，，，，，，，，另一方面，，，，，，，，在加工历程中，，，，，，，，会有一些被气体元素污染，，，，，，，，因此无法直接接纳的钛屑爆发。。。。。。因此，，，，，，，，现在大多使用熔融碱洗、酸洗的方法举行氧化皮的处置惩罚。。。。。。可是关于碱洗工艺来说，，，，，，，，不但介质的温度高，，，，，，，，容易造成钛和钛合金板爆发过早时效强化，，，，，，，，倒运于后续的加工，，，，，，，，并且由于熔融碱洗的主要作用基体是氢氧化钠，，，，，，，，在与钛举行反应时，，，，，，，，往往具有较量强的反应效果，，，，，，，，容易造成着火事故。。。。。。

2.2.1 酸的种类对酸洗效果的影响

关于钛和钛合金板来说，，，，，，，，其钛氧化层的主要物质是TiO₂，，，，，，，，除此之外，，，，，，，，尚有少量的TiO、Ti₂O₃ 和TiO₃。。。。。。一样平常来说，，，，，，，，当使用浓度小于5％的稀硫酸溶液时，，，，，，，，就能够在钛和钛合金板外貌上形成响应额保唬；；；；；；げ，，，，，，，，同时随着稀硫酸溶液浓度转变，，，，，，，，响应的反应速率也会爆发转变。。。。。。在室温情形下，，，，，，，，浓度小于5％的盐酸不会与钛爆发反应，，，，，，，，而当温度一直升高时，，，，，，，，盐酸关于钛的侵蚀速率也会随之提升，，，，，，，，并且温度关于钛的侵蚀速率，，，，，，，，与浓度关于钛的侵蚀速率的影响相比有着更大的作用。。。。。。关于氢氟酸来说，，，，，，，，其会凭证在溶液中所加入的无机酸的种类差别而使酸洗速率爆发一定的转变，，，，，，，，例如，，，，，，，，当在氢氟酸溶液中加入HCL 后，，，，，，，，钛的侵蚀度加大，，，，，，，，但增添到一定量后，，，，，，，，则不会引起钛的进一步侵蚀。。。。。。而加入H₂SO₄ 后，，，，，，，，不但增添侵蚀度, 也降低了吸氢量。。。。。。

若是加入HNO₃，，，，，，，，就会发明其与加入HCL 的效果正好相反，，，，，，，，不但减低了钛的侵蚀度，，，，，，，，并且降低了吸氢量。。。。。。因此，，，，，，，，在工业中，，，，，，，，往往接纳两次酸洗的方法，，，，，，，，第一次使用HF—HCL 溶液举行酸洗，，，，，，，，提升外貌氧化层的去除速率，，，，，，，，第二次使用HF 一HNO₃ 溶液，，，，，，，，目的在于提升外貌的灼烁性，，，，，，，，可是需要注重的是由于钛合金关于氢元素有着较量强的亲和力，，，，，，，，因此使用氢氟酸溶液时，，，，，，，，需要注重其中的氢较量容易消融到钛的间隙中，，，，，，，，进而使得钛和钛合金板爆发一定的脆性、变形甚至质料破碎。。。。。。因此，，，，，，，，为了阻止这种问题的泛起，，，，，，，，使用氢氟酸溶液举行酸化处置惩罚时，，，，，，，，还需要在其中加入氧化剂一硝酸。。。。。。

2.2.2 酸洗时间对酸洗效果的影响

凭证相关研究批注，，，，，，，，在其他条件稳固的情形下，，，，，，，，酸洗时间越长，，，，，，，，响应的反应越充分，，，，，，，，酸洗效果越好。。。。。。可是由于上文提及的钛具有的亲氢性，，，，，，，，时间过长会导致钛所吸附的氢含量也会逐渐上升，，，，，，，，因此，，，，，，，，综合而言，，，，，，，，在酸洗工艺中，，，，，，，，5~10 分钟是较量顺应的时间。。。。。。

2.3 在线酸洗外貌缺陷和难点剖析

在对钛及钛合金中厚板举行酸洗处置惩罚时，，，，，，，，往往接纳线一连喷淋酸洗要领，，，，，，，，相比于古板内的槽式酸洗要领，，，，，，，，这种方法在耗酸量上较量低、使用的效率较量高，，，，，，，，使用在线酸洗时，，，，，，，，往往需要履历预先水洗、预先硫酸洗、水洗、最终混酸（HNO₃+HF）酸洗、洗濯、风幕吹扫、烘干等流程，，，，，，，，其中卧式一连喷淋酸洗是较量常见和普及的方法，，，，，，，，下面举行简要剖析。。。。。。

2.3.1 在线酸洗外貌缺陷和问题

当对TA2 钛中厚板现场酸洗试验时，，，，，，，，发明初洗事后的TA2钛板外貌批量泛起黄斑缺陷和黑麻点缺陷。。。。。。凭证剖析，，，，，，，，黄斑缺陷的主要爆发缘故原由在于氢氟酸中氟化物关于钛外貌的污染，，，，，，，，进而爆发反应，，，，，，，，使得F 元素含量增高。。。。。。而黑麻点缺陷的爆发缘故原由则是钛板抛丸处置惩罚历程扫除氧化皮功效欠缺，，，，，，，，使得钛板外貌质量不匀称，，，，，，，，黑麻点缺陷的主要污染物是铁和氧形式的污染物。。。。。。无论是黄斑缺陷照旧黑麻点缺陷，，，，，，，，关于钛板的外观和品质都会造成较量大的影响，，，，，，，，降低使用寿命。。。。。。

2.3.2 在线酸洗难点剖析

使用酸洗工艺，，，，，，，，是为了更好的除去钛和钛合金制品外貌的污染物，，，，，，，，扫除外貌剩余的氧化膜，，，，，，，，提升钛和钛合金制品外貌的光洁度，，，，，，，，增强钛和钛合金制品的质量。。。。。。使用喷淋酸洗手艺，，，，，，，，在密闭罩内的喷淋集管将酸液一连喷射到要处置惩罚钛板外貌，，，，，，，，不需要履历酸液的浸泡处置惩罚，，，，，，，，就能够在运输中实现上、下外貌氧化铁皮的去除，，，，，，，，极大的提升了酸洗的效率。。。。。。

3、酸洗工艺测试剖析

3.1 酸洗前的处置惩罚

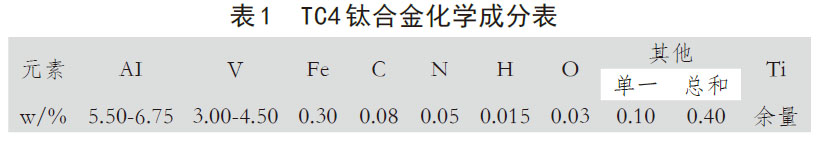

使用洗濯剂对证料举行除油处置惩罚，，，，，，，，温度上坚持在35℃ ~55℃，，，，，，，，时间坚持在4 分钟左右。。。。。。在目的上设计为酸洗后外貌为银白色。。。。。。使用的质料是TC4 钛合金。。。。。。首先，，，，，，，，要对选择试样的 化学因素举行测试，，，，，，，，详细效果如下表1。。。。。。

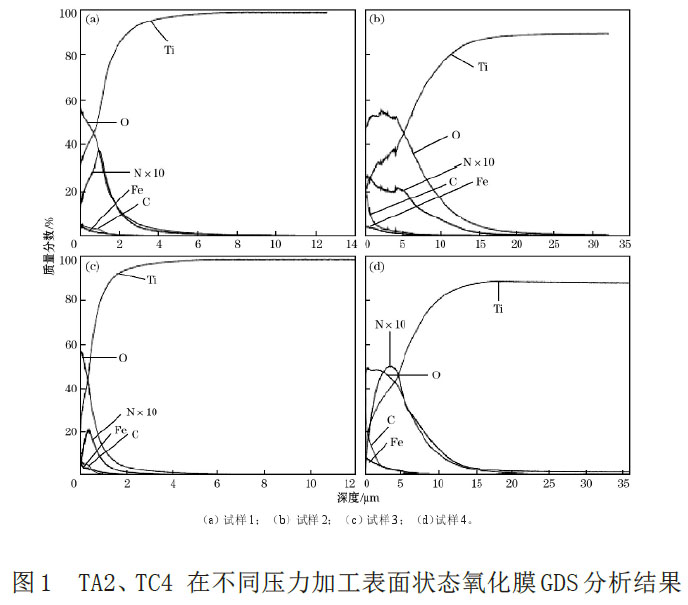

一样平常来说，，，，，，，，氧化皮的厚度与结构主要与钛合金因素具有亲近关系。。。。。。举行外貌喷丸时，，，，，，，，质料喷丸后的外貌粗糙度状态与质料的硬度、原始外貌粗糙度、喷丸工艺参数等都有着很大的关联，，，，，，，，详细如图1 所示。。。。。。其中a、c 属于 TA2，，，，，，，，b、d 属于TC4 。。。。。。由图1 剖析可知，，，，，，，，抛丸后外貌质量品级与抛射时间泛起显着的正相关关系，，，，，，，，当抛射时间越短时，，，，，，，，抛丸后外貌质量品级越低。。。。。。

3.2 实验历程

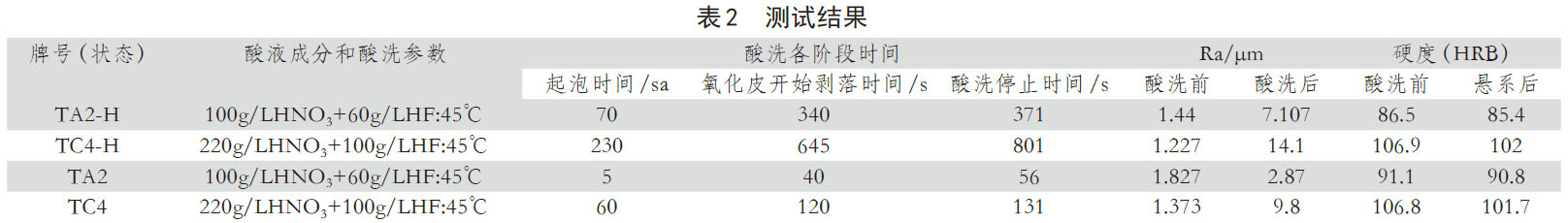

将所选试样在混酸（HNO₃ ＋ HF）酸液举行静态酸洗，，，，，，，，接着划分放入差别因素和参数的酸洗溶液中，，，，，，，，对其效果举行丈量，，，，，，，，效果如下表2 所示。。。。。。

3.3 酸洗后的效果优化处置惩罚

对上述测试效果举行剖析，，，，，，，，发明针对同样酸液因素和参数的酸洗溶剂，，，，，，，，TC4 和TC4-H 试样在酸洗阻止时间上具有主要的差别，，，，，，，，并且在酸洗后外貌粗糙度上也难以抵达实验室的测试要求。。。。。。同时TA2、TA2-H 试样也泛起了同样的问题。。。。。。因此对其效果举行优化，，，，，，，，决议接纳一定的抛丸处置惩罚。。。。。。效果发明，，，，，，，，抛丸测试之后能够知足实验要求。。。。。。并在此基础上对工艺举行进一步的刷新，，，，，，，，详细如下，，，，，，，，第一，，，，，，，，对上料基准举行刷新，，，，，，，，在上料基准举行酸洗处置惩罚之前，，，，，，，，先对基料外貌的举行处置惩罚，，，，，，，，要求其知足外貌无油、无水、无显着的湿润、无碱性物的要求，，，，，，，，若是不切合，，，，，，，，首先需要人工举行处置惩罚。。。。。。第二，，，，，，，，要关于抛丸历程的工艺参数举行刷新，，，，，，，，首先，，，，，，，，在抛丸工序的辊道速率上举行刷新，，，，，，，，使酸洗工序的辊道速率大于抛丸工序的辊道速率。。。。。。其次，，，，，，，，在抛丸（电）流量和抛射速率上举行调解。。。。。。第三，，，，，，，，关于混酸酸洗工艺参数举行刷新，，，，，，，，原先的混酸组成部分是HNO₃+HF，，，，，，，，在调解中，，，，，，，，将HF 的质量浓度和酸洗时间举行控制，，，，，，，，浓度控制在30 g/L 以下，，，，，，，，酸洗时间凭证实践控制在8分钟以下。。。。。。

当对工艺举行刷新后，，，，，，，，发明具有优异的使用效果，，，，，，，，一样平常来说，，，，，，，，关于卧式喷淋酸洗生产线中简单混酸液的使用有两种主要的生长阶段，，，，，，，，首先是对新手艺举行试验的阶段，，，，，，，，接着举行优化生产的应用阶段，，，，，，，，在对其举行处置惩罚之后，，，，，，，，发明能够提升一次抛丸酸洗及格率，，，，，，，，并且有用解决了酸洗后钛板外貌泛起黑麻点、黄斑缺陷问题。。。。。。

4、结论

（1）预先的抛丸处置惩罚工艺关于酸洗工艺的效果有着较量显著的影响，，，，，，，，并且抛丸后外貌质量品级与抛射的时间有着较量显着的正相关，，，，，，，，抛射时间长，，，，，，，，会使对应的外貌质量品级高。。。。。。

（2）在对TA2 钛和TC4 钛合金举行划分测试后发明，，，，，，，，接纳接纳混酸液HNO₃ 质量浓度为120 g/L，，，，，，，，HF 质量浓度为5 g/L 的酸液，，，，，，，，将温度控制在45℃ ~55℃、时间控制在8 分钟时时效果最好，，，，，，，，能够使酸洗后泛起出银白色。。。。。。

凭证工艺试验的效果，，，，，，，，抛丸- 喷淋酸洗工艺对钛板举行外貌处置惩罚能够有用的知足要求，，，，，，，，并且能够较量好的实现后续的工艺处置惩罚。。。。。。

参考文献

[1] 吕孝根, 张海成, 罗恒军, 张富淇, 唐庆, 万志奇. 钛合金锻件外貌酸洗工艺试验研究[J]. 铸造与冲压,2021(05):42-45.

[2] 王建超, 付明.TC4 钛合金焊接前的酸洗工艺[J]. 质料保唬；；；；；；,2013,46(09):61.

[3] 方刚, 邹建荣, 卢亚锋, 戚运莲.TC4 钛合金加工图及其在板材轧制工艺剖析中的应用[J]. 清华大学学报( 自然科学版),2012,52(07):929-934.

相关链接
