钛合金综合性能优异,是一种优良的结构质料,应用普遍。。。。。。。然而,钛合金的性价比较量低,零件不易机械加工,本钱高。。。。。。。通过铸造要领,特殊是细密铸造可以直接制造形状重大的零件,免去大宗的机械加工工序,使质料的使用率提高到靠近90%。。。。。。。

铸造钛合金通常凭证相组因素为a、a+B和β合金,按习惯也分为铸造高强、耐热和耐蚀钛合金。。。。。。。其中铸造Ti-6Ai-4V和T5Ai-2.5Sn是应用较为普遍的铸造钛合金,其特点是具有中等的强度和耐热、耐蚀性,以及优异的塑性,特殊适合航空航天发念头和结构铸件使用。。。。。。。美国开发的铸造Ti6242合金(Ti-6Ai-2sn-4Zr-2Mo)可在500℃以下事情,可用于航空发念头的压气机零件,约占铸造钛合金用量的2%以上。。。。。。。我国的ZTC6是借鉴Ti6242合金开发的一种近α型钛合金,该合金的铝含量控制在8%以下,高温热稳固性能优异,已应用到500℃以下的发念头部件。。。。。。。ZTC3(Ti-Al-Mo-Si系)也可以在500℃以下恒久使用,由于添加了稀土元素Ce,合金具有很好的耐热性能。。。。。。。铸造Ti153合金(Ti-15V-3Al-3Cr-3Sn)属于亚稳B型高强钛合金,该合金可以举行固溶和时效强化,该合金的强度可抵达1200MPa以上,并且合金具有5%以上的伸长率。。。。。。。ZTC5合金是我国自行研制的高强度钛合金,它是Ti- Al-Mo-Sn-Zr系耐热钛合金基础上生长的一种a+型铸造钛金,通过快速共析元素的加入,提高了合金时效时的强度,该合不但高强高韧,并且在350℃以下使用,具有很好的热稳固性。。。。。。。

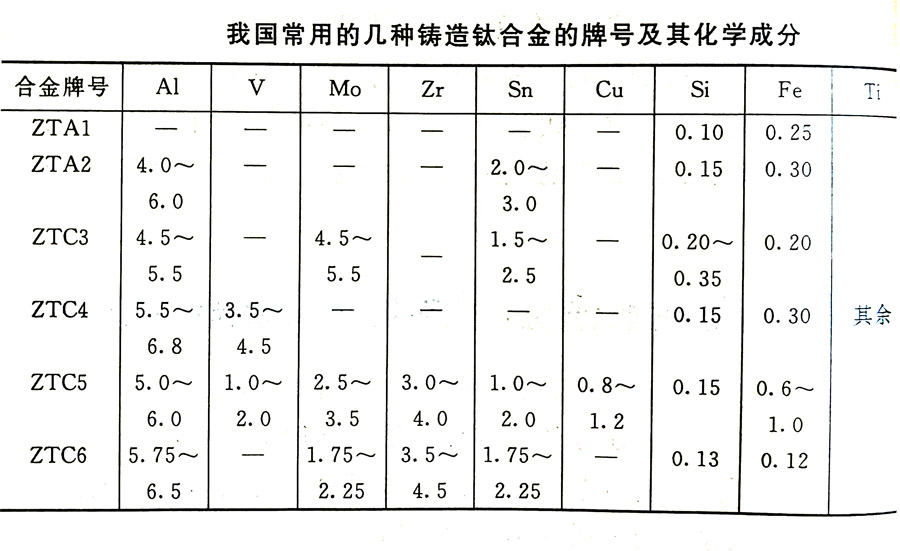

我国常用的几种铸造钛合金的牌号及其化学因素

相关链接
