近年来，，，，，，，，随着全球经济手艺的高速生长，，，，，，，，产品的多功效化和轻盈化的一直推进，，，，，，，，使得薄膜科学的应用日益普遍。。。。。。。而溅射靶材作为锻膜工业的基本耗材，，，，，，，， 其制备手艺也获得了长足生长 。。。。。。。溅射薄膜由于其致密度高 ，，，，，，，，附着性好，，，，，，，，被普遍应用于装饰、玻璃、电子器件、光学器件、 半导体、磁纪录、平面显示屏 、太阳能电池、飞机叶片防护涂层等众多领域。。。。。。。随着上述领域的快速生长，，，，，，，， 对靶材的需求量急剧增添，，，，，，，， 同时对靶材的高质质量、大型化及使用率方面也提出了更高的要求。。。。。。。

一、溅射靶材的特征要求

为了提高溅射效率和确保沉积薄膜的质量，，，，，，，，对溅射钛靶材特征有如下要求：

1、纯度

高纯度是对溅射靶材的一个基本特征要求。。。。。。。靶材的纯度越高，，，，，，，，溅射薄膜的 性能越好。。。。。。。一样平常溅射靶材的纯度至少需要抵达99.95%。。。。。。。溅射靶材作为溅射中的阴极源，，，，，，，， 固体中的杂质和气孔中的氧气和水气是沉积薄膜的主要污染源。。。。。。。

2、致密度

溅射镀膜的历程中，，，，，，，，致密度较小的溅射靶受轰击时，，，，，，，， 由于靶材内部孔隙内保存的气体突然释放 ，，，，，，，，造成大尺寸的靶材颗；；；；；；蛭⒘７山 ，，，，，，，，或成膜之后膜材受二次电子轰击造成微粒飞溅。。。。。。。这些微粒的泛起会降低薄膜品质。。。。。。。为了镌汰靶材固体中的气孔，，，，，，，，提高薄膜性能 ，，，，，，，，一样平常要求溅射靶材具有较高的致密度。。。。。。。对溅射靶材而言 ，，，，，，，，其相对密度应该在98% 以上。。。。。。。

3、晶粒尺寸及尺寸漫衍

通常溅射靶材为多晶结构，，，，，，，，晶粒巨细可由微米到毫米量级。。。。。。。试验研究批注 ，，，，，，，，细小尺寸晶粒靶的溅射速率要比粗晶？？？？？？？；；；；；；而晶粒尺寸相差较小的靶，，，，，，，，淀积薄膜的厚度漫衍也较匀称。。。。。。。

4、结晶取向

由于溅射时靶材原子容易沿原子六方最细密排列偏向择优溅射出来，，，，，，，，因此，，，，，，，，为抵达最高溅射速率，，，，，，，，常通过改变靶材结晶结构的要领来增添溅射速率。。。。。。。

靶材的结晶偏向对溅射膜层的厚度匀称性影响也较大。。。。。。。 因此，，，，，，，，获得一定结晶取向的靶材对薄膜的溅射历程至关主要。。。。。。。

5、靶材与底盘的绑定

一样平常溅射靶材溅射前必需与无氧铜、 不锈钢或铝等其他质料的底盘毗连在一起，，，，，，，，使溅射历程中靶材与底盘的导热导电状态优异。。。。。。。绑定后必需经由超声波磨练，，，，，，，，包管两者的不团结区域小于2%, 这样才华知足大功率溅射要求而不致脱落。。。。。。。

二、溅射靶材的主要制备要领

溅射靶材按其材质可分为纯金属靶、合金靶、陶瓷化合物靶（包括氧化物、 硅化物、 碳化物、 硫化物等）复合靶。。。。。。。按形状可分为平面靶和管状旋转靶，，，，，，，，平面靶又可分为矩形板和圆形靶。。。。。。。 现在，，，，，，，，  虽然溅射靶材种类繁多但其基本的制备工艺主要包括粉末冶金法和熔炼铸造认两大类 ，，，，，，，， 但随着手艺装备的一直前进，，，，，，，， 大功率的热喷涂手艺也逐步在靶材生产中获得了应用。。。。。。。

1、粉末冶金要领

粉末冶金法包括粉末压制烧结法、粉末热等静压等。。。。。。。粉末冶金法是将粉体质料按比例混淆匀称，，，，，，，， 经由压制成形，，，，，，，， 然后在高温下烧结，，，，，，，， 经压力加工、热处置惩罚后最终获得靶材。。。。。。。该类力法适合于难熔金属如钨、钼靶材及陶瓷靶材的制备。。。。。。。粉末冶金法制备溅射靶材时，，，，，，，， 其要害于(1)选择高纯粉料作为质料；；；；；； (2)选择能实现快速致密化的成形烧结手艺，，，，，，，，以包管靶材的低孔隙率，，，，，，，，并控制晶粒度；；；；；； (3)制备历程严酷控制杂质元素的引入。。。。。。。接纳粉末冶金法制备的靶材具有因素匀称及晶粒匀称细小、制品率高的优点，，，，，，，， 但制备历程接纳粉末混淆、压制和烧结工艺，，，，，，，，容易在制备历程中带入杂质元素，，，，，，，， 烧结历程杂质扫除效果较差，，，，，，，， 造成靶材纯度相对较低，，，，，，，， 并且烧结靶材的密度也较熔炼靶低。。。。。。。

2、熔炼铸造法

熔炼铸造法的基本工艺是将一定比例的合金质料熔炼后浇注到模具中形成铸锭，，，，，，，， 然后通过铸造、挤压或拉拔等成形工艺举行加工，，，，，，，， 最后经由热处置惩罚、机加工等工序制备获得溅射靶材。。。。。。。常用的熔炼力法有真空感应熔炼，，，，，，，，直空电弧熔炼和真空电子束熔炼等。。。。。。。与粉末冶金法相比，，，，，，，，熔炼铸造法获得的靶材纯度高． 密度高，，，，，，，， 但其工艺较为重大对装备要求高，，，，，，，， 本钱也随之升高。。。。。。。并且靶材晶粒粗大。。。。。。。若各组分之间熔点和密度相差较大，，，，，，，， 则难以获得因素匀称的合金靶材。。。。。。。

3、等离子喷涂要领

等离子喷涂是将金属或非金属质料粉末送入等离子射流中，，，，，，，， 使用等离子火焰加热融化喷涂粉末，，，，，，，， 并在攻击力的作用下将其沉积到基体上，，，，，，，， 从而获得具有种种功效的靶材。。。。。。。

三、等离子喷涂要领制造管状旋转靶材

在平面磁控溅射历程中，，，，，，，， 由于正交电磁场对溅射离子的作用关系，，，，，，，，溅射靶在溅射历程中将爆发不匀称冲蚀征象，，，，，，，，从而造成溅射靶材的使用率普遍不高，，，，，，，， 约30%左右。。。。。。。近年来虽然通过装备刷新可响应提高靶材的使用率，，，，，，，，但也只有50%左右。。。。。。。另外，，，，，，，， 靶材原子被氩离子撞击出来后，，，，，，，，约有1/6的溅射原子会淀积到真空室内壁或支架上，，，，，，，，增添清洁真空装备的用度及；；；；；；奔。。。。。。。因此，，，，，，，，提高靶材使用率的要害在千实现溅射装备的更新换代。。。。。。。另外一种提高溅射靶材使用率的要领是接纳管状旋转靶材。。。。。。。相比平面靶材，，，，，，，， 接纳旋转靶结构的设计显示出它的实质性优势。。。。。。。从平面靶到旋转靶在几何结构和设计上的转变增添了靶材的使用率，，，，，，，， 使用率从平面靶的30%~50%可增添到旋转靶的>80%。。。。。。。别的，，，，，，，，若是以溅射功率乘以溅射时间来权衡靶质料的寿命，，，，，，，，则旋转靶的寿命要比平面靶长5倍。。。。。。。由于旋转靶在溅射历程中一直地旋转，，，，，，，， 以是在它的外貌不会爆发重沉积征象。。。。。。。

以古板的粉末冶金和熔铸要领在溅射靶材的制备方面虽然被普遍接纳，，，，，，，， 但其配合的问题就是难以制备大尺寸（平面靶及管状靶）的溅射靶材，，，，，，，， 尤其对一些高熔点脆性子料更是云云。。。。。。。而靶材的大尺寸及高使用率的旋转靶材巳经成为了未来锁膜领域的新趋势。。。。。。。因此，，，，，，，，开发新型的大尺寸旋转溅射靶材制备要领已经成为现在靶材制备领域亟待解决的问题。。。。。。。

1、等离子喷涂手艺原理

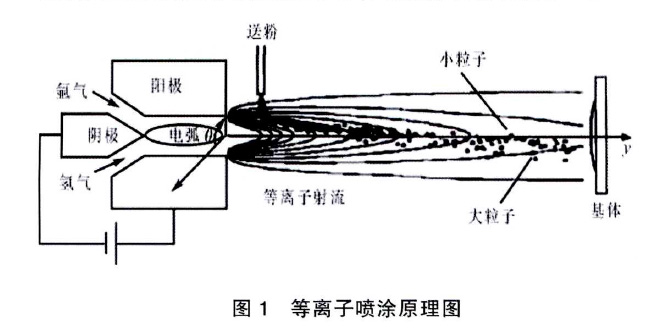

等离子喷涂是使用等离子火焰加热融化喷涂粉末使其形成涂层，，，，，，，， 一样平常等离子喷涂使用Ar或N2气，，，，，，，， 再加入5%~10%的H2气，，，，，，，，气体进入电极区的弧状区被加热电离形成等离子体，，，，，，，， 其中心温度一样平常可达15000℃以上，，，，，，，， 将金属或非金属质料粉末送入等离子射流中，，，，，，，，  将其加热到半熔化 、 熔化或气化状态，，，，，，，， 并在攻击力的作用下将 其沉积到晶体上，，，，，，，，从而获得具有种种功效的靶材（ 如图 1) 。。。。。。。

2、等离子喷涂手艺的特点

等离子喷涂具有如下特点：(1)等离子喷涂的焰流温度高，，，，，，，， 热量集中，，，，，，，， 险些能融化所有高熔点的粉末质料，，，，，，，， 可以凭证工件外貌性能要求制备出种种性能的涂层；；；；；；(2)等离子焰流喷射速率高 ，，，，，，，， 能使粉末获得较大的动能和较高的温度，，，，，，，，涂层与基体团结强度高；；；；；；(3)喷涂层平整平滑，，，，，，，，厚度准确可控，，，，，，，，直接举行精加工即可获得产品，，，，，，，，是一种净尺寸成形制备要领 ，，，，，，，， 节约质料 ，，，，，，，， 特殊适合珍贵金屈涂层及靶材的制备；；；；；；(4)等离子喷涂通过接纳真空密闭，，，，，，，， 通入还原性 气体、惰性气体；；；；；；さ纫欤，，，，，，， 可获得氧含量低、杂质少的涂层；；；；；； (5) 接纳高能等离子喷涂装备 、粉末沉积率高，，，，，，，，沉积速率快，，，，，，，， 可获得较厚的涂层，，，，，，，， 这是制备溅射靶材的主要包管。。。。。。。

3、等离子喷涂装备

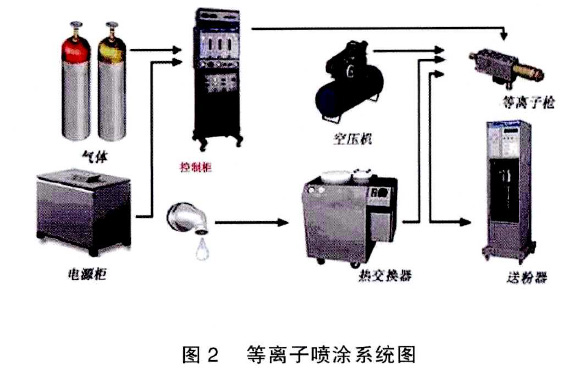

等离子喷涂装备主要由等离子喷涂电源、等离子喷枪、 控制柜、送粉器装置等组成（如图 2 ) 。。。。。。。等离子喷涂电源是等离子射流能拭提供装置 ，，，，，，，， 其事情电流和电压是影响涂层质量的主要参数。。。。。。。喷枪是集所有喷涂所用的电、气、粉、水于一体的焦点装置，，，，，，，，为喷涂质料的融化、细化及其喷涂能力转换提供空间，，，，，，，， 喷枪设计的优劣直接影响到喷涂涂层的质量及喷涂效率，，，，，，，，这两者是等离子啖涂系统中最为要害的部件。。。。。。。

4、影响等离子喷涂制备溅射靶材效果的手艺因素

4.1 电弧功率

电弧功率过高会使等离子体电离度增添，，，，，，，，火焰温度升高，，，，，，，， 可能会使喷涂质料气化而引起涂层因素改变。。。。。。。功率过低会引起粉末颗粒加热缺乏，，，，，，，，涂层粘接强度低，，，，，，，，硬度和沉积效率低。。。。。。。

4.2 供粉系统

供粉速率应与输入功率相顺应。。。。。。。一样平常来说，，，，，，，，粉末送到焰心才华使其获得最好的加热和最高的速率。。。。。。。

4.3 喷涂距离和喷涂角

喷涂质料及其涂层的特征对喷涂距离很敏感。。。。。。。喷涂距离过大，，，，，，，，粉末的温度和速率下降．结协力、喷涂效率都会显着下降；；；；；； 过小会使基体外貌温度过高，，，，，，，，影响涂层团结。。。。。。。在基体温度允许的情形下，，，，，，，，喷涂距离适当小些为好。。。。。。。喷涂角，，，，，，，，一样平常应大于45度．喷涂角过小会导致“阴影效应＂，，，，，，，，涂层中会泛起空穴，，，，，，，，造成涂层松散 。。。。。。。

4.4 基体的温度控制

在喷涂前把工件预热到喷涂所需要的温度．然后对工件接纳喷气等冷却步伐，，，，，，，，使其坚持恒定温度。。。。。。。

4.5 喷涂压力

在金属质料的喷涂历程中一样平常接纳低压等离子喷涂（也叫真空等离子喷涂），，，，，，，，在压力为4~40 kPa的可控气氛腔室内喷涂。。。。。。。由于事情气体离子化后，，，，，，，， 是在低压气氛中边膨胀边喷出 ，，，，，，，， 喷流射速可抵达超音速，，，，，，，， 适合对氧化敏感的金属质料的喷涂。。。。。。。关于氧化物陶瓷可接纳水稳等离子喷涂，，，，，，，，其能量密度高，，，，，，，， 燃烧稳固，，，，，，，， 喷涂效率高。。。。。。。

5、等离子喷涂制备溅射靶材中保存的问题

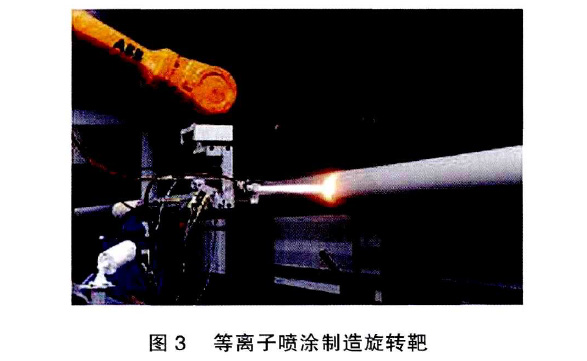

等离子喷涂在 溅射靶材 制备方面有着重大潜力（ 如图 3 ),但同时该要领也保存一个主要缺陷，，，，，，，， 那就是喷涂组织的多孔性。。。。。。。使其制造的靶材相对密度只能抵达85%~95% , 靶材纯度一样平常在99.5%~99.9%之间。。。。。。。而组织的松散多孔，，，，，，，， 容易吸附杂质、湿气等故障溅射历程中高真空的迅速获得及真空度的稳固，，，，，，，，并且导致在溅射历程中，，，，，，，，靶材溅射外貌瞬间高温使松散颗粒团状掉落，，，，，，，，污染被镀件外貌，，，，，，，， 影响镀膜质量和镀膜产品的及格率。。。。。。。另外，，，，，，，，若在大气情形下 喷涂，，，，，，，， 靶材外貌 和空气中的O2和N2, 等气体大面积接触，，，，，，，， 会爆发大宗的氧化物和氮化物杂质，，，，，，，， 纵然是真空等离子喷涂手艺 ，，，，，，，，也不可完全阻止合金靶材中氧化物和氮化物的爆发。。。。。。。因此，，，，，，，， 喷涂靶材在溅射前必需用隔离的前级泵除去外貌吸附气，，，，，，，， 从而提高溅射速率和质量。。。。。。。

四、等离子喷涂制备溅射靶材生长趋势

等离子喷涂法仅需要替换成塑粉末和工艺参数就能够制备规模普遍的种种质料的大型平面靶和旋转靶。。。。。。。随着等离子喷涂手艺的生长，，，，，，，， 势必会引起溅射靶材制备手艺的重大厘革。。。。。。。现在等离子喷涂手艺仍需举行以下几方面的研究 ：一是合理选择喷涂工艺．优化工艺参数、 改善粉末受热和熔化状态，，，，，，，， 镌汰情形对高温离子的污染和氧化，，，，，，，， 形成性能优良的溅射靶材。。。。。。。二是进一步研究涂层形成机理、孔隙形成机理，，，，，，，， 追求消除或镌汰孔隙率的步伐。。。。。。。三是进一步研究涂层与基体的团结机理，，，，，，，，提高涂层强度。。。。。。。
