产品特点
个性：
- 宽输入电压领域：4.5V-18V
- 输出电压领域：0.6-7V
- 8A陆续输出电流
- 集成25mΩ/12mΩ导通电阻的高侧/低侧功率MOSFETs
- 固定1mS软启动功夫
- 可选400kHz，800kHz和1.2MHz的开关频率
- 可选PFM,USM和FCCM的工作模式
- 逐周期电流限度
- 输出过压；
- 过温；

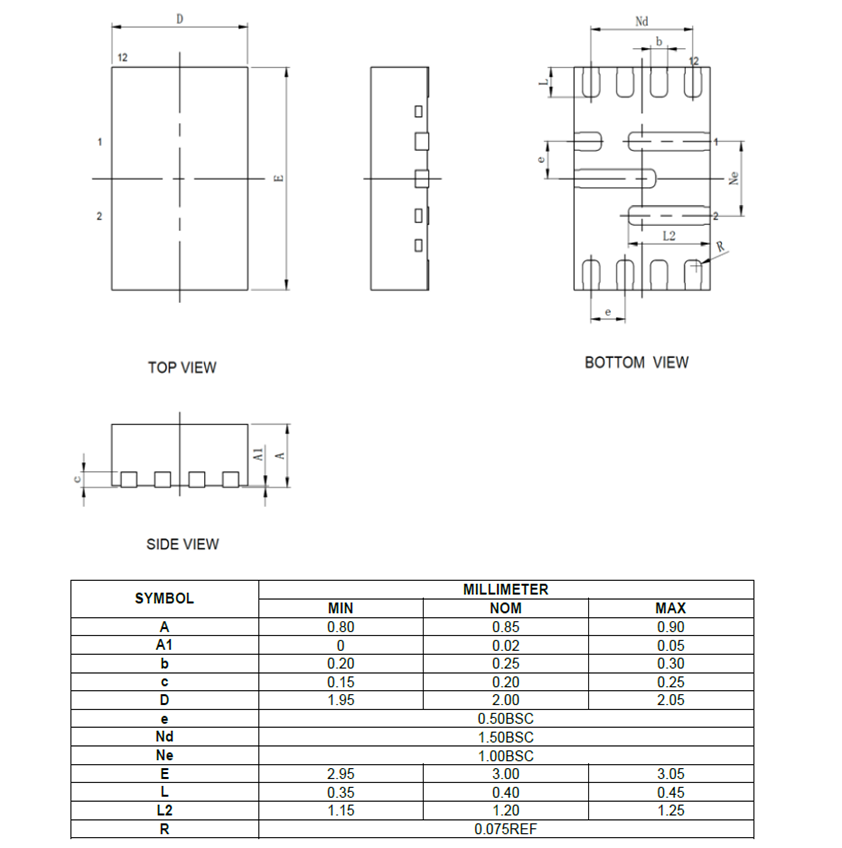

- 2mmx3mm的QFN-12L 封装
描述：
SCT2280是一款高效同步降压DC-DC转换器，输入电压领域为4.5V-18V，输出电压可调至0.6V。提供了节俭面积的2mmx3mm的QFN封装，可提供陆续8A的输出电流。该器件齐全集成炼边和低边功率MOSFET，导通电阻为25m?/12mΩ，以最大限度地削减传导损耗。
SCT2280选取恒定导通功夫（COT）节造，拥有急剧瞬态响应和环路不变的利益。工作频率400KHz、800KHz和1.2MHz可选，以优化滤波器尺寸和输出电压纹波。该产品内置1mS的固定软启动功夫，以预防输出电压斜坡启动期间的浪涌电流。拥有PG职能，批注输出电压是否在划定领域内。SCT2280拥有MODE引脚选择脉冲频率调造模式（PFM）实现轻载节能，选择超声波模式（USM）能够在轻载或空载前提下将工作频率维持在声频以上。
提供全面；，蕴含过流；ぁ⑶费贡；ず凸卤；。
该转换器仅需少量的表部组件，并选取QFN-12（2mmx3mm）封装。
SCT2280选取恒定导通功夫（COT）节造，拥有急剧瞬态响应和环路不变的利益。工作频率400KHz、800KHz和1.2MHz可选，以优化滤波器尺寸和输出电压纹波。该产品内置1mS的固定软启动功夫，以预防输出电压斜坡启动期间的浪涌电流。拥有PG职能，批注输出电压是否在划定领域内。SCT2280拥有MODE引脚选择脉冲频率调造模式（PFM）实现轻载节能，选择超声波模式（USM）能够在轻载或空载前提下将工作频率维持在声频以上。
提供全面；，蕴含过流；ぁ⑶费贡；ず凸卤；。
该转换器仅需少量的表部组件，并选取QFN-12（2mmx3mm）封装。
利用：
- 高端数字电视
- 机顶河注XDSL调造解调器、幼我视频录像机
- 服务器、云推算、存储
- 电信和网络、幼型蜂窝基站、负载点（POL）
- IPC、工厂自动化、PLC、测试丈量
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| EV2280-B-04A User's Guide Rev1.0 | 2024-10-24 |
 下载
|
| SCT2280FPAR-靠得住性汇报011228 R1.0 | 2024-11-04 |
登录下载
|
| SCT2280 DataSheet Rev 1.7 | 2025-12-16 |
下载
|
