DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
个性：
- 宽输入电压领域 2.9V–18V
- SCT2280A 输出电压领域 2V–7V
- SCT2281A 输出电压领域 0.6V–2V
- 8A 持续输出电流
- 集成高/低位功率 MOSFET（导通电阻 15mΩ/5mΩ）
- 1ms 固定软启动功夫
- 可选开关频率：400KHz、800KHz、1.2MHz
- 可选工作模式：PFM、USM、FCCM
- 可选限流阈值：8A、10A、14A
- 逐周期电流限度
- 输出过压 ；
- 过温 ；
- 封装大局：QFN-12 (2mm×3mm)
描述：

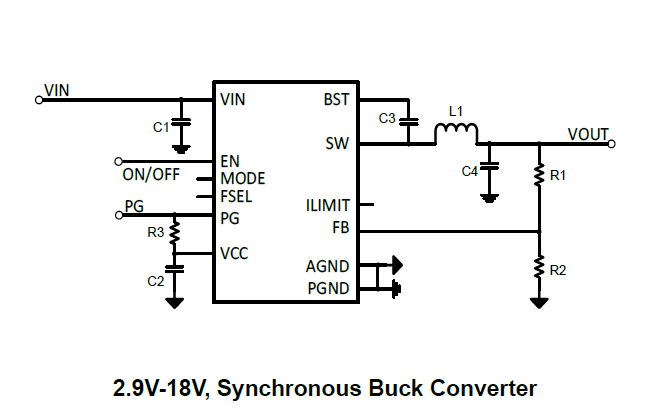

SCT228xA 是一款高效能同步降压DC-DC转换器其具备 2.9V-18V输入电压领域 且可调节输出电压低至 0.6V。该器件提供节俭空间的 2mm×3mm QFN封装，可供给 8A持续输出电流。器件全集成了拥有 15mΩ/5mΩ导通电阻 的高边和低边功率MOSFET，以最幼化导通损耗。
SCT228xA选取 恒定导通功夫（COT）节造以提供急剧瞬态响应和简易环路不变 ？厥敝悠德士杀谎≡裎 400kHz、800kHz或1.2MHz，用于优化滤波器尺寸和输出电压纹波。器件提供 固定1ms软启动 以预防输出电压斜坡上升期间的浪涌电流。电源就绪（Power Good）开漏输出 信号批注输出电压处于稳压领域内。
工作模式选择（通过MODE引脚）
• 脉冲频率调造（PFM）操作模式：实现轻载节能
• 超声波模式（USM）：在轻载或无负载前提下维持开关频率高于可听频率领域
• 强造陆续导通模式（FCCM）：实现幼输出纹波
齐全 ；ぶ澳
蕴含过流 ；ぁ⑶费贡 ；ず腿裙囟。
该转换器必要 至少的表部元件数量，并提供 QFN-12（2mm×3mm）封装。
利用：
- 高端数字电视
- 机顶河注XDSL调造解调器、幼我视频录像机
- 服务器、云推算、存储
- 电信和网络、幼型蜂窝基站、负载点（POL）
- IPC、工厂自动化、PLC、测试丈量
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT228xA DataSheet Rev 0.8 | 2024-12-12 |
 下载
|
