1、质料与要领

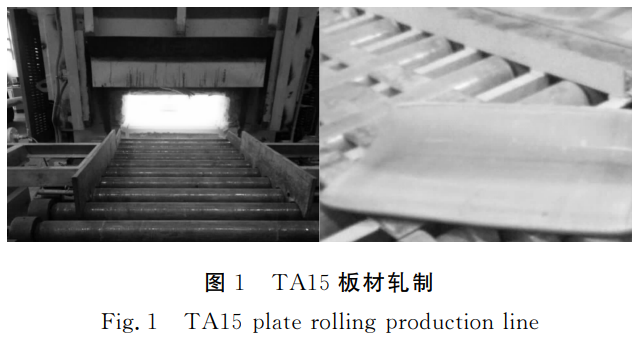

TA15合金经1个火次轧制（轧制温度930℃）获得δ27mm厚板材，，，，，，其加工历程如图1所示。。。。。在MTS370液压万能试验机和高频疲劳试验机测试质料的拉伸和疲劳性能，，，，，，并使用光学显微镜和JSM-6460扫描电镜视察板材的组织结构及物相组成，，，，，，并对疲劳试样的断口举行了视察剖析。。。。。

2、试验效果与剖析

2.1微观组织

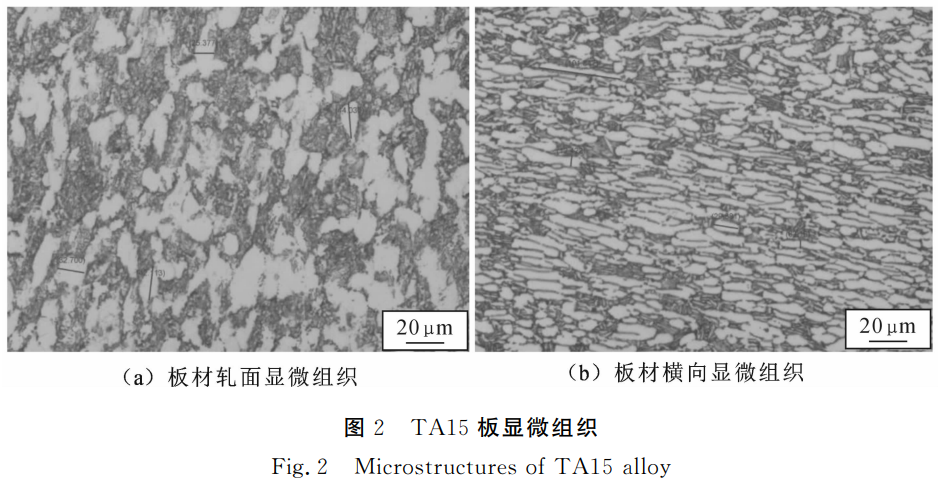

图2为TA15板的显微组织，，，，，，横向及轧面组织均为典范的双态组织由初生α相和β转变组织组成。。。。。由图2可以看到，，，，，，横向及轧面组织也有一定的区别：轧面组织的初生α相近似等轴，，，，，，晶粒尺寸为25~45μm（图2(a)），，，，，，而横向组织中的初生α相有显着的偏向性，，，，，，初生α相为长条状，，，，，，这是由于在轧制历程中，，，，，，横向组织受到笔直偏向的压力，，，，，，导致初生α相受到挤压变形并爆发一定的偏向性。。。。。

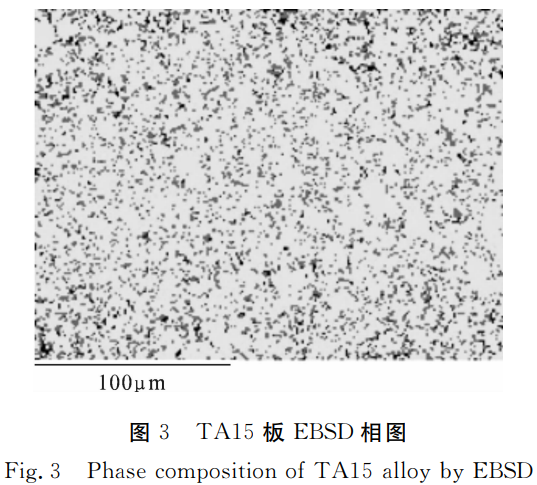

图3为TA15板材的电子背散射衍射（Electron Back Scattered Diffraction，，，，，，EBSD）相图，，，，，，其中差别衬度的区域晶格结构差别。。。。。与金相组织剖析效果相同，，，，，，显微组织由α相和β相组成，，，，，，初生及次生α相所占比例较高，，，，，，β相所占比例较低。。。。。图3中的黑点为数据扫描历程中泛起的无效点。。。。。

2.2疲劳性能

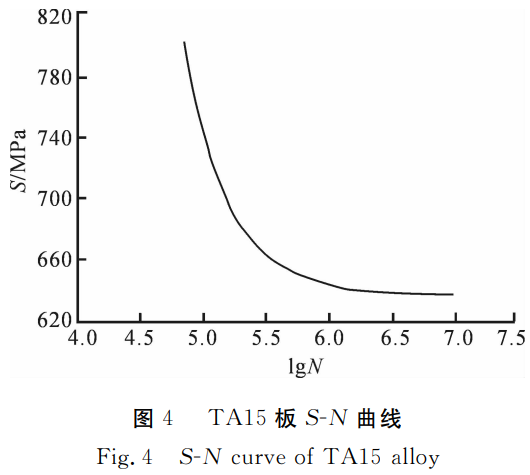

在轧制后的TA15板材，，，，，，切取试样毛坯，，，，，，加工成杯状平滑疲劳试样，，，，，，测试了室温下平滑试样的高周疲劳性能，，，，，，疲劳试验在室温大气中举行，，，，，，试验波形为正弦波，，，，，，频率为117Hz，，，，，，应力比R=0.1，，，，，，凭证升降法确定质料的疲劳极限。。。。。本试验所选取的最大应力划分为625MPa，，，，，，640MPa，，，，，，645MPa，，，，，，650MPa，，，，，，675MPa，，，，，，750MPa和800MPa，，，，，，每一级应力选取2根试样，，，，，，取2根试样效果的算数平均值作为该应力下的疲劳寿命。。。。。效果批注试样在σmax≤645MPa时，，，，，，试样经10⁷次循环均未断裂，，，，，，故质料的疲劳极限为645MPa。。。。。由试样在上述差别应力下的疲劳寿命效果可以获得TA15板的应力S-循环数N曲线，，，，，，如图4所示。。。。。

2.3疲劳断口形貌

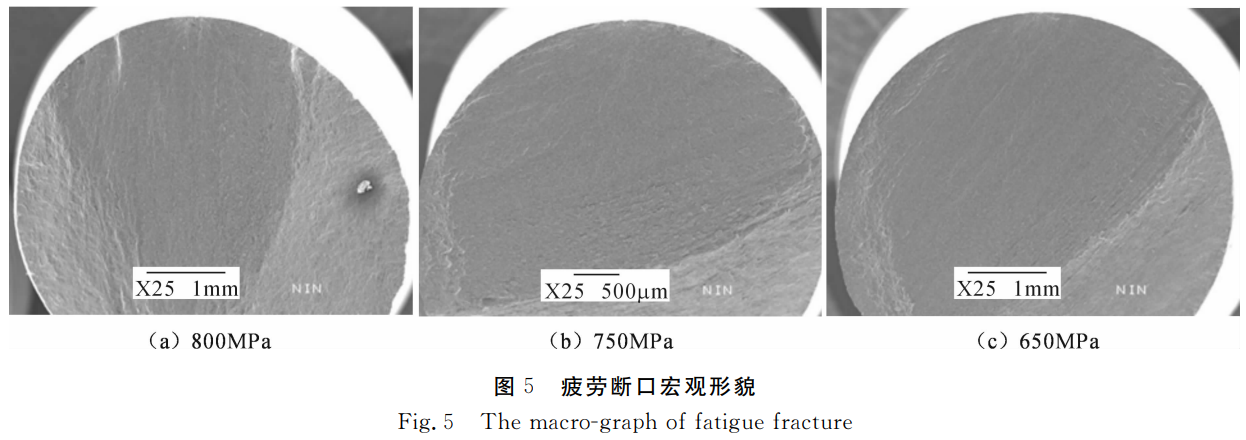

图5为样品在差别加载应力下的宏观断口形貌。。。。。由图5可以看出，，，，，，在差别应力水平下疲劳试样低倍断口总体特征相同，，，，，，断口均由裂纹源区Ⅰ、裂纹扩展区Ⅱ和瞬断区Ⅲ3个差别区域组成，，，，，，并且疲劳裂纹源均萌生于样品外貌。。。。。可是差别应力水平下疲劳断口中，，，，，，裂纹扩展区Ⅱ在整个断口所占比例有所差别，，，，，，图5(a)（800MPa）中裂纹扩展区所占比例最。。。。。，，，，图5(c)（650MPa）中裂纹扩展区所占比例最大，，，，，，即TA15在疲劳试验中，，，，，，随着应力水平的降低裂纹扩展区所占比例增添。。。。。

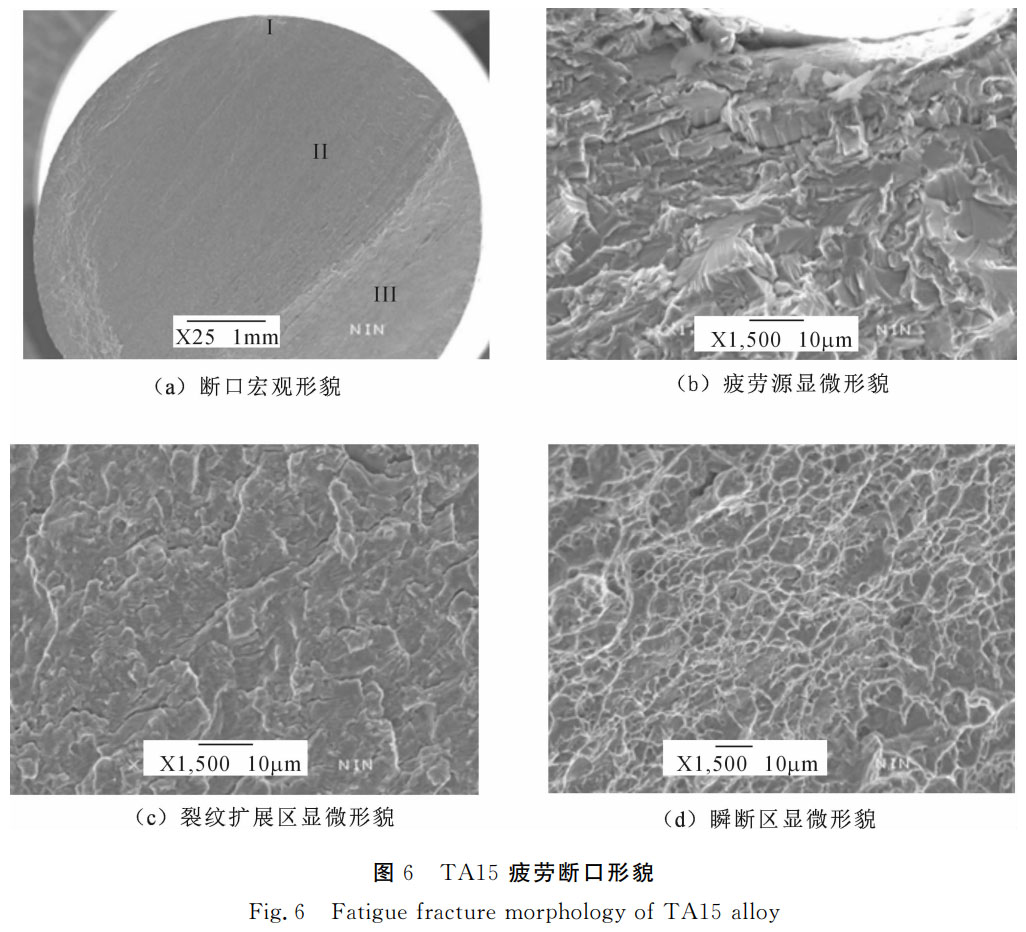

图6为统一应力水平下试样的断口形貌图（最大应力为750MPa），，，，，，图6(a)为断口宏观形貌，，，，，，如图6(b)~(d)划分为疲劳源、裂纹扩展区和瞬断区的显微形貌。。。。。由图6(b)可以视察到裂纹源区的微观形貌泛起解理和沿晶断口的特征，，，，，，在图6(c)裂纹扩展区可以视察到显着的疲劳辉纹，，，，，，同时瞬断区泛起出韧窝和穿晶混淆断口特征。。。。。

3、结论

由板材的金相显微组织图及EBSD相图的物相剖析批注：TA15钛合金板材横向及轧面组织均为典范的双态组织，，，，，，由初生α相和β转变组织组成，，，，，，横向及轧面的初生α相形态有一定的差别。。。。。

接纳升降法使用高频疲劳试验机获得了在应力比R=0.1时，，，，，，TA15板材的疲劳极限为645MPa。。。。。

由疲劳断口可以视察到疲劳裂纹萌生于试样外貌，，，，，，宏观断口形貌泛起典范的三个区域，，，，，，即裂纹源区Ⅰ、裂纹扩展区Ⅱ和瞬断区Ⅲ。。。。。各区域断口微观特征划分为裂纹源区主要泛起为沿晶的解理断口，，，，，，裂纹扩展区视察到显着的疲劳辉纹，，，，，，瞬断区则泛起大宗韧窝并体现出穿晶断裂的断口形貌。。。。。同时，，，，，，比照差别应力条件下的疲劳断口，，，，，，可以发明随着应力强度的降低，，，，，，裂纹扩展区面积逐渐增添。。。。。

参考文献

[1] 李兴无，，，，，，沙爱学，，，，，，张旺峰，，，，，，等.TA15 合金及其在飞机结构中的应用远景 [J]. 钛工业希望，，，，，，2003，，，，，，20 (4/5)：90.

[2] SUN QJ，，，，，，WANG GC.Microstructure and SuperPlasticity of TA15Alloy [J].Materials Science and Engineering：A，，，，，，2014，，，，，，606：401.

[3] 梁业，，，，，，郭鸿镇，，，，，，刘鸣，，，，，，等.TA15 合金高温本构方程的研究 [J]. 塑性工程学报，，，，，，2008，，，，，，15 (4)：150.

[4] 李士凯，，，，，，熊柏青，，，，，，惠松骁。。。。。热处置惩罚制度对 TA15 合金组织与性能的影响 [J]. 质料热处置惩罚学报，，，，，，2008，，，，，，29 (6)：82.

[5] 刘瑞民，，，，，，李兴无，，，，，，沙爱学.TA15 合金板材的组织和性能研究 [J]. 质料开发与应用，，，，，，2005，，，，，，20 (4)：23.

[6] LISK，，，，，，XIONG BQ，，，，，，HUISX.Effects of Cooling Rate on the Fracture Properties of TA15ELI Alloy Plates [J].Rare Metals，，，，，，2007，，，，，，26 (1)：33.

[7] 朱景川，，，，，，何东，，，，，，杨夏炜，，，，，，等.TA15 钛合金双重热处置惩罚工艺及其微观组织演化的 EBSD 研究 [J]. 有数金属质料与工程，，，，，，2013，，，，，，42 (2)：382.

[8] 韩冠军，，，，，，杨合，，，，，，孙志超，，，，，，等.TA15 合金大型筋板件等温局部加载晶粒尺寸演化研究 [J]. 塑性工程学报，，，，，，2009，，，，，，16 (5)：112.

[9] 张庆玲，，，，，，李兴无.TA15 钛合金两类组织对疲劳性能和断裂韧度的影响 [J]. 质料工程，，，，，，2007 (7)：3.

[10] ZHAO AM，，，，，，YANG H，，，，，，FAN XG，，，，，，etal.The Flow Behavior and Microstructure Evolution During (α+β)Deformation ofβ WroughtTA15 Titanium Alloy[J].Materials & Design，，，，，，2016，，，，，，109：12.

相关链接
