1、 简介
钛法兰（Ti-6Al-4V/TA2等）依附全海深耐蚀性（海水侵蚀率<0.001mm/a）、高比强度（TC4抗拉强度≥895MPa）及无磁透声特征，，，，，，，成为船舶管路、深海装备毗连系统的焦点部件。。。。。。。。相较于316L不锈钢法兰，，，，，，，钛法兰减重40%以上，，，，，，，且在含硫化物海水中寿命提升5倍。。。。。。。。随着LNG船与深潜器生长，，，，，，，钛法兰需突破大尺寸细密铸造（DN>500mm）、低温韧性包管（-196℃）及异种金属电偶侵蚀防护三大手艺瓶颈。。。。。。。。
2、名义及化学因素与国际牌号对应
主力牌号因素聚焦焊接性与耐蚀平衡（质量百分数%）：
表1：钛法兰化学因素与牌号对应
| 牌号 | Ti | Al | V | Fe | O | 国际标准 | 适用场景 |
| TA2 | 余量 | - | - | ≤0.30 | ≤0.25 | ASTM B381 Gr2 | 低压海水管路 |
| TC4 | 余量 | 5.5-6.8 | 3.5-4.5 | ≤0.40 | ≤0.20 | ASTM B381 Gr5 | 高压深潜系统 |
| TA10 | 余量 | - | - | Mo:0.2-0.4, Ni:0.6-0.9 | ≤0.25 | ASTM B381 Gr12 | 含Cl?介质阀门 |
低温场景升级：TC4 ELI（超低间隙元素）延伸率≥18%，，，，，，，用于LNG船-162℃液货管（ASTM B381 Gr23）。。。。。。。。
3、物理性能、机械性能与耐侵蚀性能
3.1 要害性能验证
表2：钛法兰性能参数比照
| 性能参数 | 单位 | TA2 | TC4 | 316L法兰 |
| 抗拉强度 | MPa | 345-480 | 895-1050 | 515-690 |
| 屈服强度 | MPa | ≥275 | ≥825 | 205-310 |
| -196℃攻击韧性 | J | 45 | 55 | 脆性断裂 |
| 海水侵蚀率 | mm/a | <0.001 | <0.001 | 0.1-0.5 |
| 电偶侵蚀电流 | μA/cm? | ≤0.1（绝缘处置惩罚） | ≤0.1 | - |
| 最高事情压力 | MPa | 16 | 42 | 25 |
3.2 特殊优势
深海顺应性：TC4法兰在72MPa静水压（等效9000m）下保压72h零走漏（“斗争者”号标准）；；；； ；；；；
低温韧性：TC4 ELI在-196℃夏比攻击功≥55J（为316L的20倍），，，，，，，知足LNG运输需求。。。。。。。。
4、制造工艺、工艺流程与执行标准

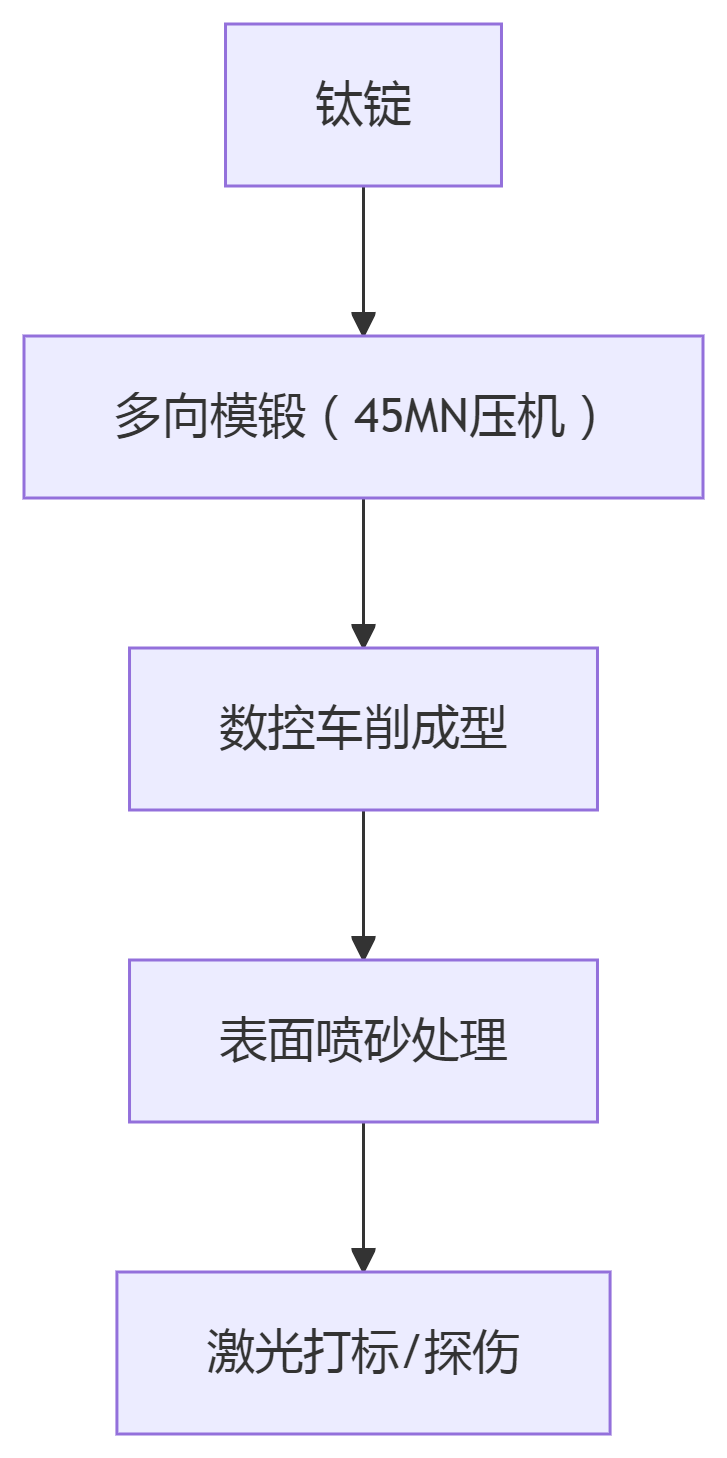

4.1 细密制造流程
工艺控制要点：
铸造：TC4在β相区（1000℃）开坯，，，，，，，终锻温度≥850℃；；；； ；；；；
密封面：Ra≤3.2μm（ISO 7484标准）；；；； ；；；；
探伤：液体渗透检测（ASTM E165）零缺陷。。。。。。。。
4.2 焦点执行标准
| 领域 | 质料标准 | 产品标准 | 认证要求 |
| 船舶管路 | ASTM B381 | ASME B16.5 | DNV-GL认证 |
| 深海装备 | GB/T 3625 | ISO 7005-1 | 72MPa/72h保压 |
| LNG船 | ASTM B381 Gr23 | EN 1092-1 | -196℃攻击测试 |
5、与其他法兰质料的区别
表3：海洋工程法兰性能比照
| 特征 | TC4钛法兰 | 双相钢2507 | 铜镍合金 |
| 密度(g/cm?) | 4.51 | 7.80 | 8.90 |
| 比强度(MPa·cm?/g) | 233 | 71 | 43 |
| 海水侵蚀率(mm/a) | <0.001 | 0.02 | 0.05 |
| 维护周期 | 免维护（>30年） | 5年涂层替换 | 3年替换 |
| 本钱系数 | 3.5 | 2.8 | 3.0 |
不可替换场景：
深潜器耐压舱：TC4法兰模量110GPa（较钢低50%），，，，，，，显著降低涡激振动；；；； ；；；；
LNG液货管：-196℃下坚持高韧性，，，，，，，阻止低温脆裂（沪东中华LNG船项目验证）。。。。。。。。
6、焦点应用场景与突破案例
6.1 船舶管路系统
LNG船液货管法兰：TC4 ELI铸造法兰（DN300），，，，，，，通过-196℃攻击测试，，，，，，，密封压力42MPa（沪东中华项目）；；；； ；；；；
海水冷却系统：TA2法兰（DN500）配PTFE垫片，，，，，，，服役12年零走漏（中远海运集装箱船队）。。。。。。。。
6.2 深海装备毗连
“蛟龙号”机械手液压管：TC4法兰（DN80）在70MPa压力下累计事情500次无失效；；；； ；；；；
海底地动仪基座：TA10法兰抗H?S侵蚀，，，，，，，在南海1500m深服役8年。。。。。。。。
7、先进制造工艺希望
7.1 大尺寸细密铸造
等温模锻手艺：宝钛集团实现DN800法兰整体铸造（公差±0.1mm），，，，，，，晶粒度达ASTM 8级；；；； ；；；；
增材修复：激光熔覆TC4粉末修复密封面，，，，，，，硬度恢复至原部件98%。。。。。。。。
7.2 异种金属毗连立异
绝缘设计：钛-钢法兰间加设氧化锆陶瓷环，，，，，，，电偶侵蚀电流降至0.05μA/cm?；；；； ；；；；
梯度过渡层：真空扩散焊制备钛-钢复正当兰（宝钢专利），，，，，，，剪切强度≥210MPa。。。。。。。。
8、海内外工业化比照
| 维度 | 中国 | 国际 |
| 最大规格 | DN800（宝钛） | DN1200（VSMPO） |
| 本钱水平 | TC4: 2800元/kg | Gr5: 4500美元/kg |
| 认证系统 | CCS/DNV | DNV-GL/ABS |
| LNG船应用 | 沪东中华项目 | GTT薄膜舱手艺 |
差别剖析：
国产TC4法兰力学性能达标，，，，，，，但DN>800mm制品率仅75%（国际>90%）；；；； ；；；；
超低温数据库缺失，，，，，，，-196℃以下性能数据依赖外包测试。。。。。。。。
9、手艺挑战与前沿攻关
9.1 瓶颈问题
电偶侵蚀：钛-钢直接接触时侵蚀电流达5μA/cm?（需强制绝缘）；；；； ；；；；
铸造缺陷：大尺寸法兰砂眼率>3%（需求≤1%）；；；； ；；；；
本钱制约：钛法兰占深潜器管路造价30%（目的压至20%）。。。。。。。。
9.2 攻关偏向
短流程冶金：粉末冶金近净成形（中科院金属所手艺降本40%）；；；； ；；；；
智能铸造：AI熔模细密控制，，，，，，，砂眼率压降至0.5%（上海交大试验）。。。。。。。。
10、趋势展望
质料设计：
低温高韧合金：Ti-5Al-5Mo-5V-3Cr（目的-253℃攻击功≥40J）；；；； ；；；；
自绝缘复正当兰：表层钛/芯部陶瓷一体化烧结（德国蒂森克虏伯预研）。。。。。。。。
智能制造：
区块链溯源：从海绵钛到法兰全流程质控数据上链（中船集团试点）；；；； ；；；；
数字孪生服役：深海应力-侵蚀耦合仿真精度>95%。。。。。。。。
循环使用：退役法兰氢化脱氧再生（接纳率≥98%），，，，，，，支持绿色船舶战略。。。。。。。。
钛法兰的焦点竞争力在于全海深耐蚀-轻量化-长免维护的三元协同。。。。。。。。随着复合毗连与智能铸造手艺突破，，，，，，，将成为高端船舶与深渊开发的咽喉部件。。。。。。。。
