一、钛桶的界说与性能特点

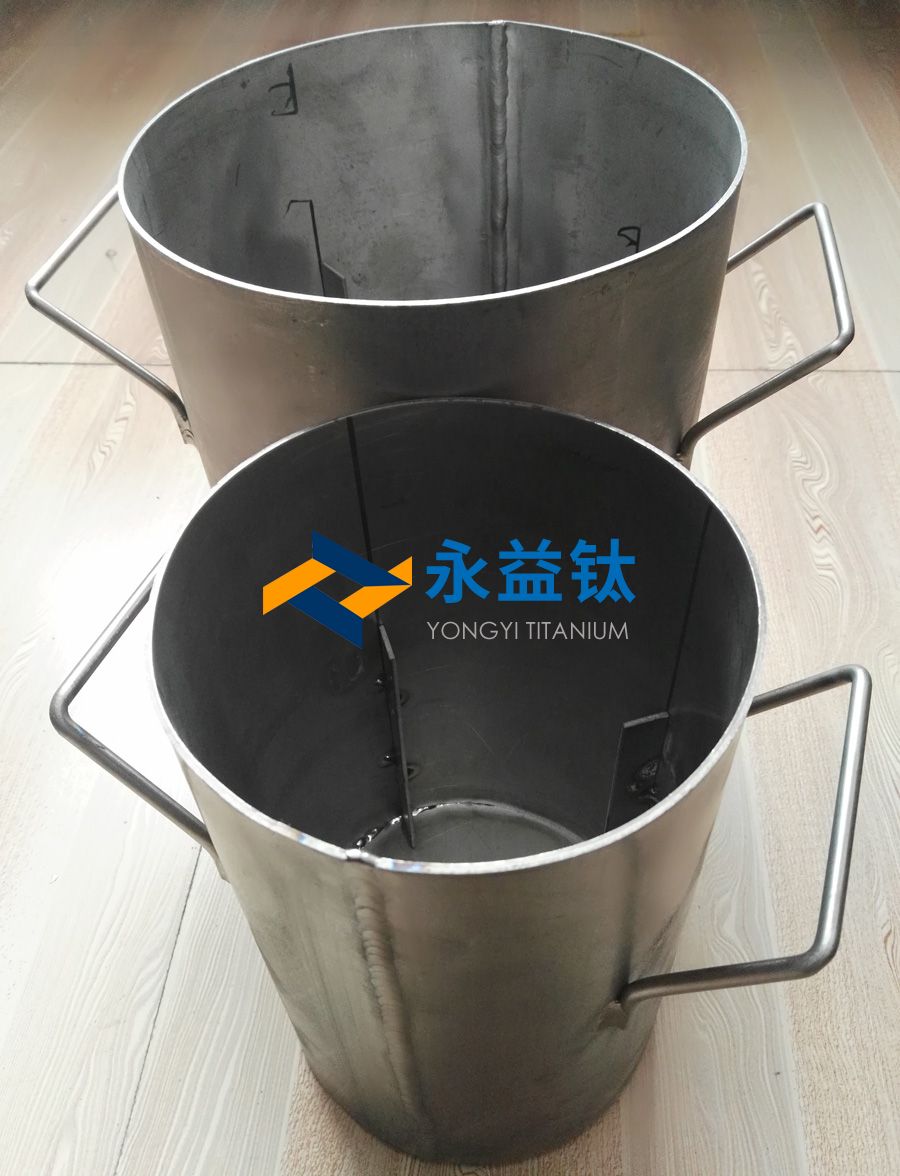

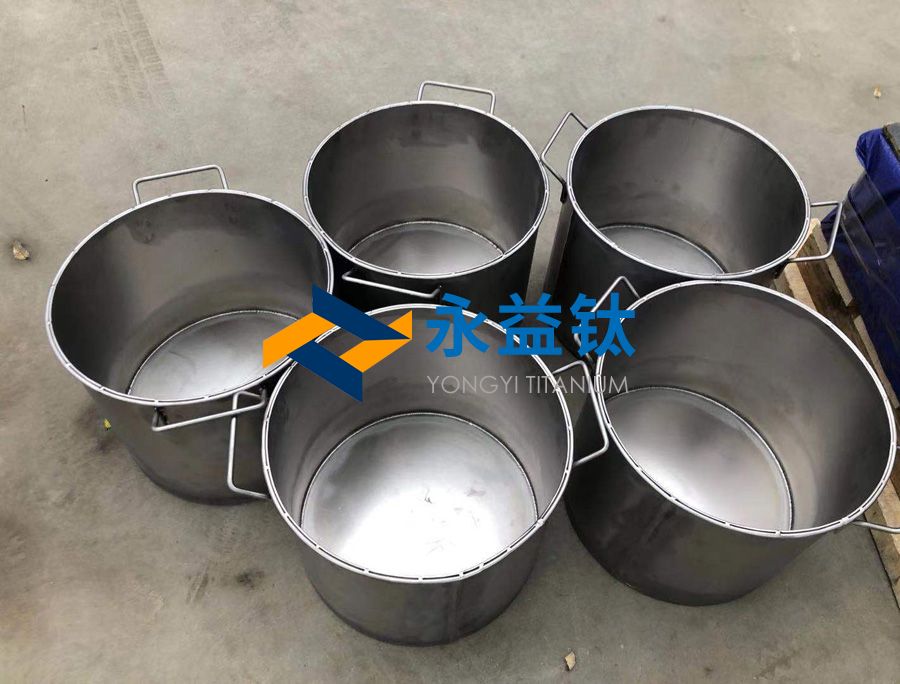

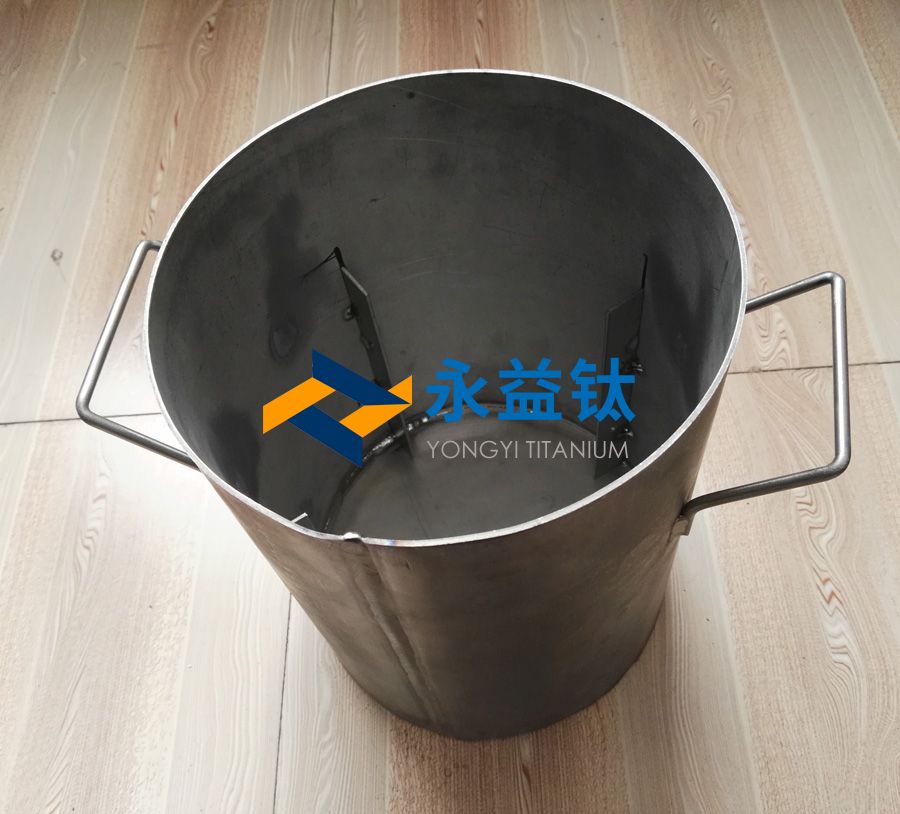

钛桶是以钛或钛合金为主要质料制成的容器，，，，，，，普遍应用于高侵蚀性、高清洁度或特殊工况的工业场景。。。。。。。其性能特点如下：

1、卓越的耐侵蚀性

耐强酸/强碱：在硝酸、盐酸（中低浓度）、醋酸等介质中体现优异，，，，，，，尤其在氧化性情形（如浓硝酸）下险些无侵蚀。。。。。。。

抗氯离子侵蚀：在海水、含Cl?溶液或湿氯气中，，，，，，，耐蚀性远超不锈钢，，，，，，，阻止点蚀和应力侵蚀开裂。。。。。。。

局限性：对氢氟酸、浓硫酸（>75%）、高温磷酸等还原性酸不耐蚀，，，，，，，需审慎使用。。。。。。。

2、高强度与轻量化

比强度高：钛的抗拉强度（450-620 MPa）靠近钢，，，，，，，密度仅为4.5 g/cm?（钢的57%），，，，，，，适合需要轻量化的移动储运装备。。。。。。。

低温性能优异：在-196℃（液氮温度）下仍坚持韧性，，，，，，，适用于超低温存储。。。。。。。

3、生物相容性与清洁性

无毒无害：切合FDA标准，，，，，，，可直接接触药品、食物或生物制品（如疫苗存储）。。。。。。。

外貌光洁度高：电解抛光后外貌粗糙度Ra≤0.4μm，，，，，，，阻止介质残留。。。。。。。

4、热稳固性与局限性

适用温度规模：恒久使用温度建议≤300℃，，，，，，，短时耐受400℃；；；；；；；高温下氧化加剧（>500℃天生TiO?氧化层）。。。。。。。

低热导率：导热系数约15 W/(m·K)，，，，，，，需注重温度梯度引起的热应力。。。。。。。

二、生产制造工艺

1、质料选择与预处置惩罚

牌号选择：

工业纯钛（TA1/TA2）：用于一样平常侵蚀情形，，，，，，，本钱较低。。。。。。。

钛钯合金（TA9）：含0.2% Pd，，，，，，，提升还原性介质（如稀盐酸）中的耐蚀性。。。。。。。

钛钼镍合金（TA10）：含0.3% Mo、0.8% Ni，，，，，，，抗误差侵蚀，，，，，，，适用于含Cl?的静态溶液。。。。。。。

板材处置惩罚：接纳热轧+退火工艺，，，，，，，厚度公差控制在±0.1mm。。。。。。。

2、成型工艺

旋压成型：桶体接纳冷旋压（室温）或热旋压（600-800℃），，，，，，，精度可达±0.5mm。。。。。。。

焊接手艺：

TIG焊接：使用99.999%高纯氩气；；；；；；；ぃ，，，焊缝需笼罩拖罩避免氧化。。。。。。。

激光焊接：针对薄壁桶（厚度<2mm），，，，，，，焊缝宽度≤1mm，，，，，，，热影响区小。。。。。。。

封头成型：碟形封头通过热冲压（900℃）成型，，，，，，，厚度减薄率<15%。。。。。。。

3、外貌处置惩罚

酸洗钝化：接纳HF（3%）+HNO?（35%）混淆液酸洗，，，，，，，去除氧化层并形成钝化膜。。。。。。。

阳极氧化：在5%磷酸溶液中通电，，，，，，，天生5-10μm氧化钛膜，，，，，，，提升耐磨性。。。。。。。

喷砂处置惩罚：使用120目氧化铝砂，，，，，，，外貌粗糙度Ra3.2-6.3μm，，，，，，，增强涂层附着力。。。。。。。

4、质量检测

无损检测：焊缝100%X射线探伤（切合JB/T 4730.2），，，，，，，Ⅱ级及格。。。。。。。

压力测试：水压试验为设计压力的1.5倍，，，，，，，保压30分钟无走漏。。。。。。。

氦质谱检漏：迅速度达1×10?? Pa·m?/s，，，，，，，确保高真空用途密封性。。。。。。。

三、执行标准

钛桶需切合多项国际与海内标准，，，，，，，详细如下：

特殊领域附加要求：

核工业：需知足ASME III-NC卷，，，，，，，举行中子辐照试验（剂量≥1×10?? n/cm?）。。。。。。。

航空航天：切合AMS 4911标准，，，，，，，钛材氧含量≤0.15%。。。。。。。

四、应用领域

1、化工行业

侵蚀性介质存储：浓硝酸储罐（浓度≥68%）、双氧水（H?O?）容器。。。。。。。

反应装备：氯化反应釜内衬钛桶（温度150-200℃）。。。。。。。

2、海洋工程

海水淡化：多级闪蒸装置的蒸馏水网络桶。。。。。。。

船舶压载舱：避免海水侵蚀的钛制压载水舱。。。。。。。

3、医疗与食物

生物反应器：细胞作育罐（外貌粗糙度Ra≤0.8μm）。。。。。。。

食物发酵罐：酿造酱油、醋的发酵容器。。。。。。。

4、新能源与电子

锂电池电解液：六氟磷酸锂（LiPF?）的贮存与运输。。。。。。。

半导体行业：高纯度酸碱液的超净包装桶。。。。。。。

5、特殊情形

核废物处置惩罚：放射性废液的恒久存储容器。。。。。。。

极地科考：耐低温燃油储罐（-50℃情形）。。。。。。。

五、选购注重事项

1、工况适配性剖析

介质兼容性：制作侵蚀性介质与钛的兼容性表（如盐酸浓度≤10%时适用TA9）。。。。。。。

温度/压力匹配：设计温度凌驾300℃时需接纳钛-钢复合结构。。。。。。。

2、结构设计审查

壁厚盘算：按GB/T 150.3举行强度盘算，，，，，，，侵蚀裕量一样平常取0.5-1mm。。。。。。。

密封形式：真空用途选用金属O型圈（材质TA2），，，，，，，高压情形用八角垫（ASME B16.20）。。。。。。。

3、供应商资质核查

认证要求：审查ASME U2钢印。。。。。。ㄑ沽θ萜魅现ぃSO 9001质量治理系统。。。。。。。

工艺能力：是否具备大型旋压机（可加工直径≥3m的桶体）。。。。。。。

4、本钱优化战略

复合结构：内壁钛材（厚度2-3mm）+外层碳钢，，，，，，，降低本钱30%-40%。。。。。。。

标准化设计：优先选用公称容积500L、1000L等标准系列，，，，，，，镌汰非标用度。。。。。。。

5、验收与测试

必检项目：

尺寸公差：直径误差≤±0.1%，，，，，，，直线度≤1‰。。。。。。。

化学因素：直读光谱仪检测Fe含量≤0.20%（TA1级）。。。。。。。

附加测试：

晶间侵蚀试验：按ASTM G28 Method A，，，，，，，侵蚀率≤0.5mm/a。。。。。。。

疲劳测试：模拟运输振动（频率5-200Hz，，，，，，，加速率3G，，，，，，，一连2小时）。。。。。。。

六、典范案例与问题规避

1、氢脆问题

案例：某化工厂钛桶在氢气情形中使用1年后泛起裂纹。。。。。。。

刷新：改用TA10材质，，，，，，，控制氢气含水量＜100ppm，，，，，，，并在内壁喷涂氧化钇涂层。。。。。。。

2、误差侵蚀

案例：海水淡化钛桶法兰毗连处爆发点蚀。。。。。。。

计划：接纳整体旋压无焊缝结构，，，，，，，垫片改用钛包PTFE材质。。。。。。。

3、高温变形

案例：硝酸浓缩钛桶在280℃下爆发鼓胀。。。。。。。

优化：增添环形增强圈（间距≤800mm），，，，，，，壁厚从8mm增至10mm。。。。。。。

七、未来手艺趋势

1、增材制造

接纳电子束熔融（EBM）手艺一体成型重大结构钛桶，，，，，，，镌汰焊缝数目，，，，，，，提升强度。。。。。。。

智能化监测

内嵌光纤传感器，，，，，，，实时监测桶体应变、温度及侵蚀速率，，，，，，，数据无线传输至云端。。。。。。。

2、外貌改性手艺

微弧氧化：天生50-100μm陶瓷化涂层，，，，，，，耐温提升至600℃。。。。。。。

石墨烯复合镀层：降低摩擦系数（μ≤0.1），，，，，，，适用于高粘度介质。。。。。。。

通过以上剖析，，，，，，，钛桶依附其奇异性能与手艺前进，，，，，，，在高端工业领域的应用将一连扩展，，，，，，，同时需团结详细需求科学选型与使用。。。。。。。

相关链接
